АВАРИЙНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-ЭКО 30 PR P (S5E) 5K EM 6,5-8

Снят с производства

АВАРИЙНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-ЭКО 30 PR P (S5E) 5K EM 6,5-8

Технологии света

Артикул: УТ000012700
Leds: OSRAM
Driver: TRION
Гарантия: 5 лет

TL-ЭКО 30 PR Р (S5E) 5K EM 6,5-8

В сравнение

Мощность: 32,1 Вт
Световой поток светодиодного модуля: 4321 Лм
Суммарный световой поток с учетом потерь: 3631 Лм
Мощность БАП: 6,5
Световая эффективность: 113 Лм/Вт
КСС: D (90°)
Крепление: Встраиваемый / Накладной

12920 ₽

нет в наличии

Цветовая температура

3000 К

4000 К

5000 К

Артикул: УТ000012700
Leds: OSRAM
Driver: TRION
Гарантия: 5 лет

Описание и Модификации

Светильник снят с производства актуальные серии и модели находятся в разделе АВАРИЙНЫЕ СВЕТИЛЬНИКИ.

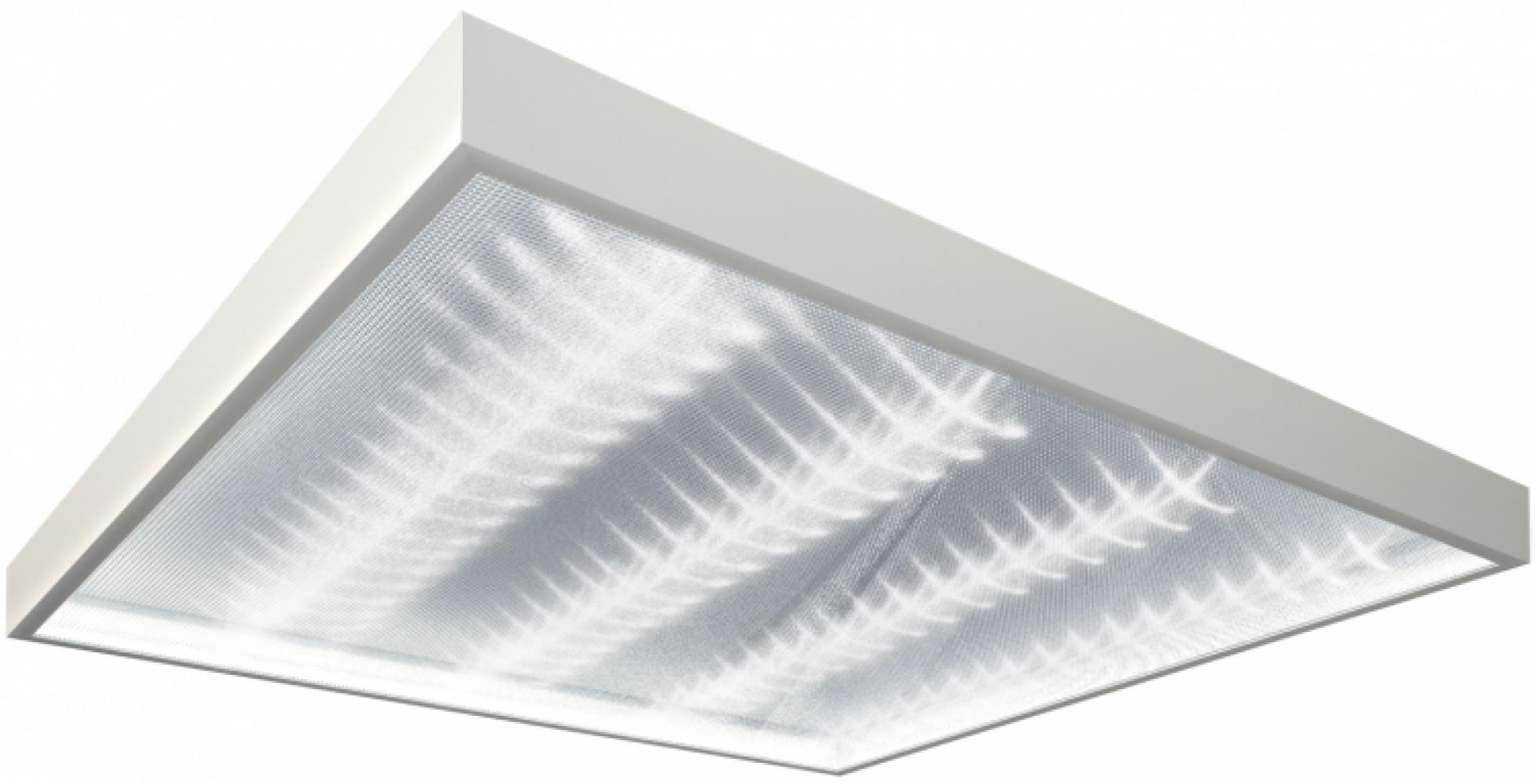

АВАРИЙНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-ЭКО 30 PR Р (S5E) 5K EM 6,5-8 (ДВО-32,1W IP20) (артикул: УТ000012700) производства компании «Технологии Света» . Осветительный прибор предназначен для экономичного и эффективного освещения путей эвакуации в торговых залах супермаркетов, магазинов и офисных помещений.

Модель оснащена дополнительным блоком аварийного питания TRION STAR 50-350 T LS1(N3) и аккумулятором. В стандартном режиме источник света работает как обычный осветительный прибор мощностью 32,1 Вт. В случае форс-мажорной ситуации, нештатного отключения электричества, переключается в аварийный режим (работу от аккумулятора), обеспечивая минимальное освещение необходимое для эвакуации в течение 1 часа.

Конкурентные преимущества аварийного светильника TL-ЭКО 30 PR Р (S5E) 5K EM 6,5-8:

высокая светоотдача 113 Лм/Вт;
длительный срок эксплуатации (10 лет);
нейтральная цветовая температура близкая к идеальному солнечному свету (5000 К);
коэффициент пульсаций светового потока <1%.

Улучшенные характеристики обеспечивают:

светодиоды OSRAM DURIS GW (Германия);
высококачественные источники питания производства TRION lighting solutions. (Россия).

Источник света предусматривает возможность:

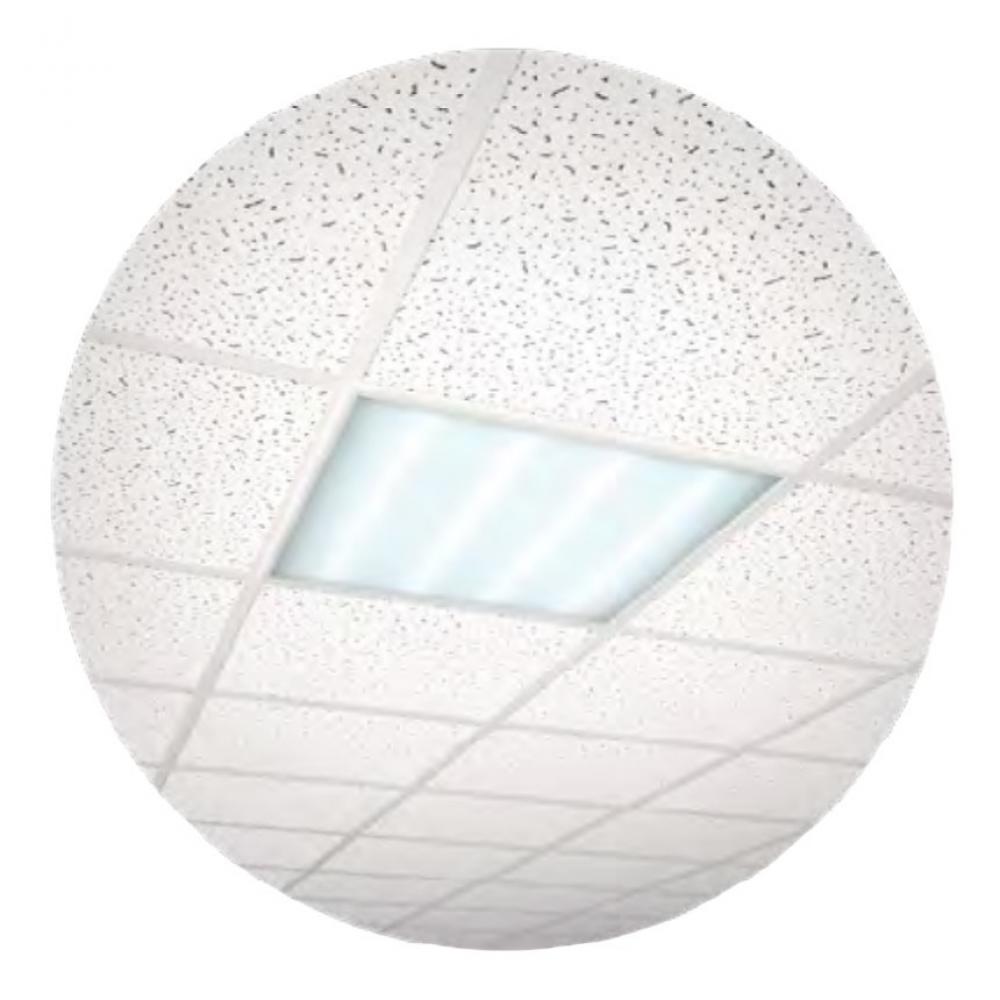

Модель предназначена для монтажа в подвесной потолок (Армстронг) или на любую ровную поверхность. Для накладного монтажа в основании корпуса осветительного прибора имеется 4 технических отверстия.

АВАРИЙНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-ЭКО 30 PR Р (S5E) 5K EM 6,5-8 (артикул: УТ000012700) лучший аналог светильников с люминесцентными лампами:

сокращает затраты на энергоснабжение в 5 раз;
высвобождает дополнительные мощности;
не требует специальной утилизации.

Расшифровка информации в наименовании модели:

TL-ЭКО – Офисное освещение

30 – Мощность

S5E – марка светодиода

5K – цветовая температура 5000К

PR – светодиоды Osram

Рассеиватель:

P – микропризма
О – опал

EM – Emergency (Аварийный)

Блок аварийного питания мощностью:

EM 6,5-8 – от 6,5 до 8 Вт в зависимости от модификации

Модификации светильника:

Светильник	W	Lm	Lm/W	КСС	Крепление	Цена, руб
TL-ЭКО 30 PR О (S5E) 5K EM 6,5-8 Артикул: УТ000012701	32,1	2943	91.5	D (120°)	Встраиваемый / Накладной	13000 ₽
TL-ЭКО 35 PR О (S5E) 5K EM 6,5-8 Артикул: УТ000012703	39,1	3586	92	D (120°)	Встраиваемый / Накладной	13100 ₽
TL-ЭКО 35 PR Р (S5E) 5K EM 6,5-8 Артикул: УТ000012702	39,1	4477	114.5	D (90°)	Встраиваемый / Накладной	12980 ₽
TL-ЭКО 48 PR О (S5E) 5K EM 6,5-8 Артикул: УТ000012705	51,5	4722	91.5	D (120°)	Встраиваемый / Накладной	13260 ₽
TL-ЭКО 48 PR Р (S5E) 5K EM 6,5-8 Артикул: УТ000012704	51,5	5897	114.5	D (90°)	Встраиваемый / Накладной	13160 ₽

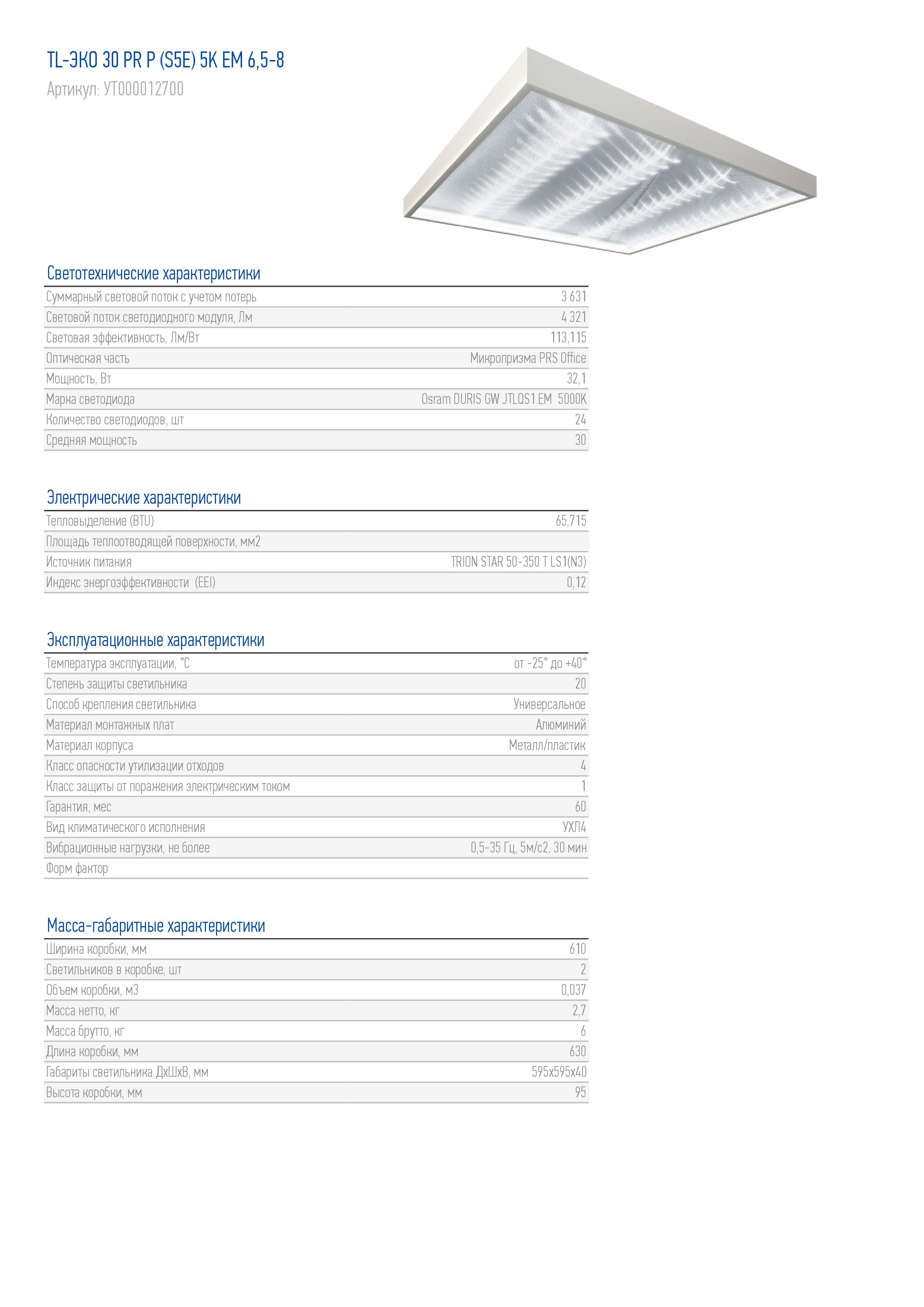

Характеристики

Светотехнические характеристики

Световой поток аварийного режима, Лм: 802
Мощность, Вт: 32,1
Световой поток светодиодного модуля, Лм: 4321
Суммарный световой поток с учетом потерь, Лм: 3631
Мощность БАП, Вт: 6,5
Световая эффективность, лм/Вт: 113
Количество светодиодов, шт: 24

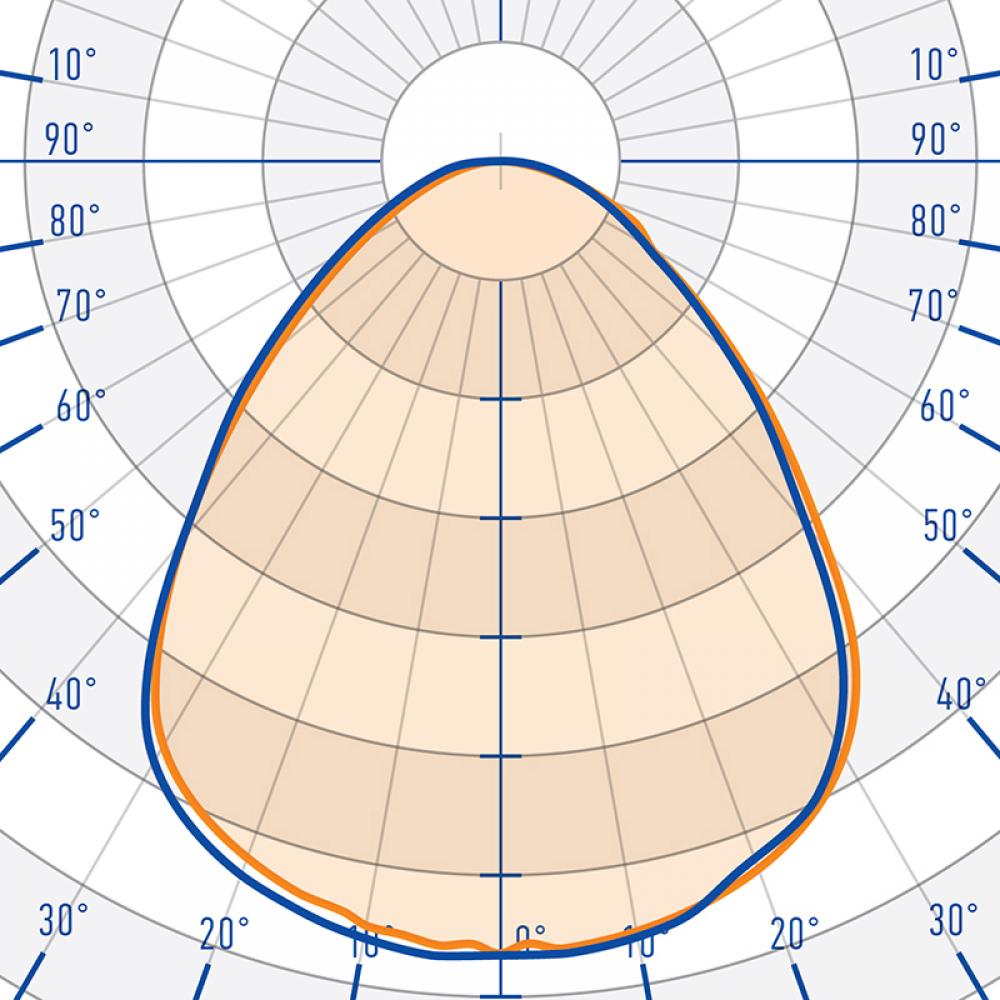

Кривые силы света (КСС): D (90°)
Цветовая температура, К: 5000
Индекс цветопередачи CRI: 80
Коэффициент пульсаций светового потока, %: < 1
Модель светодиода: Osram DURIS GW JTLQS1.EM 5000K
Ресурс светодиодов, часов: 100000

Электрические характеристики

Время включения светильника, с: 0,5
Производитель источника питания: TRION lighting solutions
Модель ИП: TRION STAR 50-350 T LS1(N3)
Диммирование: нет
Напряжение питания, В: 176 - 264 B AC
Частота, Гц: 50 - 60 Гц
Грозозащита: нет
Термозащита: нет
Защита от 380 В: Да
Стойкость к микросекундным импульсам большой энергии: 4 кВ (L-N), 6 кВ (L-PE, N-PE) по СТБ МЭК 61000-4-5-2006 (IEC 61000-4-5:2005)
Защита от перенапряжения по сети: > 280 B, восстанавливается автоматически
Электромагнитная совместимость (радиопомехи): Стандарты по ЭМС ГОСТ IEC 61000-3-2, 3; ГОСТ СТБ ЕН 55015; ГОСТ IEC 61000-4-2, 3, 4, 5, 6, 8, 11
Гальваническая изоляция: Да
Пробивное напряжение, кВ АС: > 1,5 кВ АС

Класс защиты от поражения электрическим током: 1
Сопротивление изоляции, МОм: > 200 МОм
Активный корректор мощности: Да
Защита от холостого хода: Да
КПД: 0.85
Потребляемый ток, А: 0,98
Предельный диапазон напряжения питания: 150B - 280B AC
Пусковой ток, A: < 0,8 А max
Рабочий ток диодов, мА: 175
Средняя мощность: 30
Стандарты по общим требованиям и безопасности: Соответствует TP TC 004/2011 «О безопасности низковольтного оборудования»
Ток утечки, mA: < 0,7 мА
Аккумулятор: Внешний литий-ионный (Li-Ion)
Модель БАП: TRION STAR 50-350 T LS1(N3)

Эксплуатационные характеристики

Материал корпуса: Металл/пластик
Степень защиты источника питания, IP: 20
Рассеиватель: Поликарбонат микропризма
Материал монтажных плат: Алюминий
Способ крепления светильника: Встраиваемый / Накладной
Вибрационные нагрузки, не более: 0,5-35 Гц, 5м/с2, 30 мин
Степень защиты светильника, IP: 20
Температура эксплуатации, °С: от -25° до +40°

Вид климатического исполнения: УХЛ4
Индекс энергоэффективности (EEI): 0,12
Класс опасности утилизации отходов: 4
Гарантия, мес: 60
Тепловыделение (BTU): 65,715
Время полной зарядки батареи, ч: 24
Время работы от батареи, ч: 1

Масса-габаритные характеристики

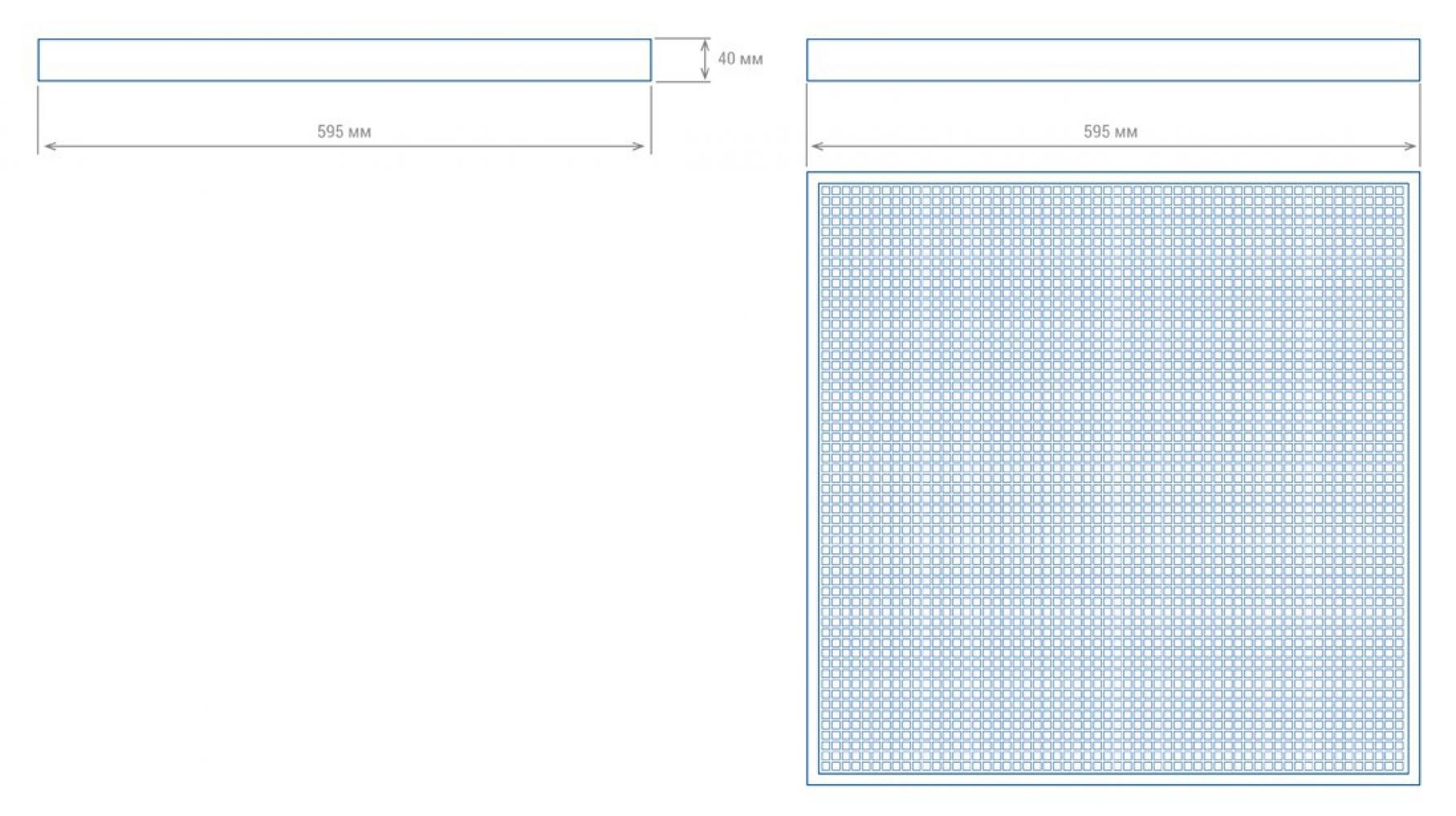

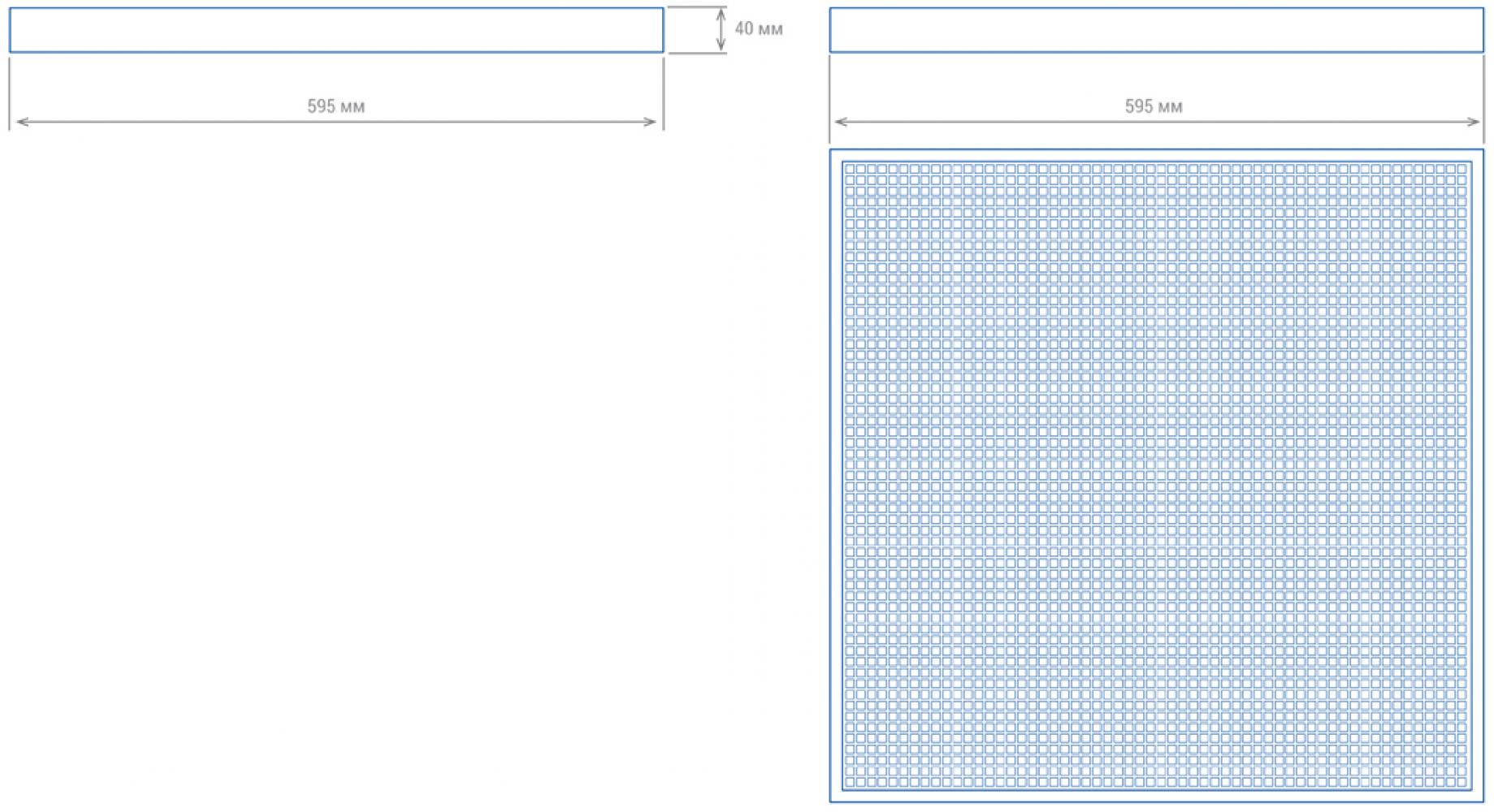

Габариты светильника ДхШхВ, мм: 595х595х40
Масса нетто, кг: 2,7
Светильников в коробке, шт: 2

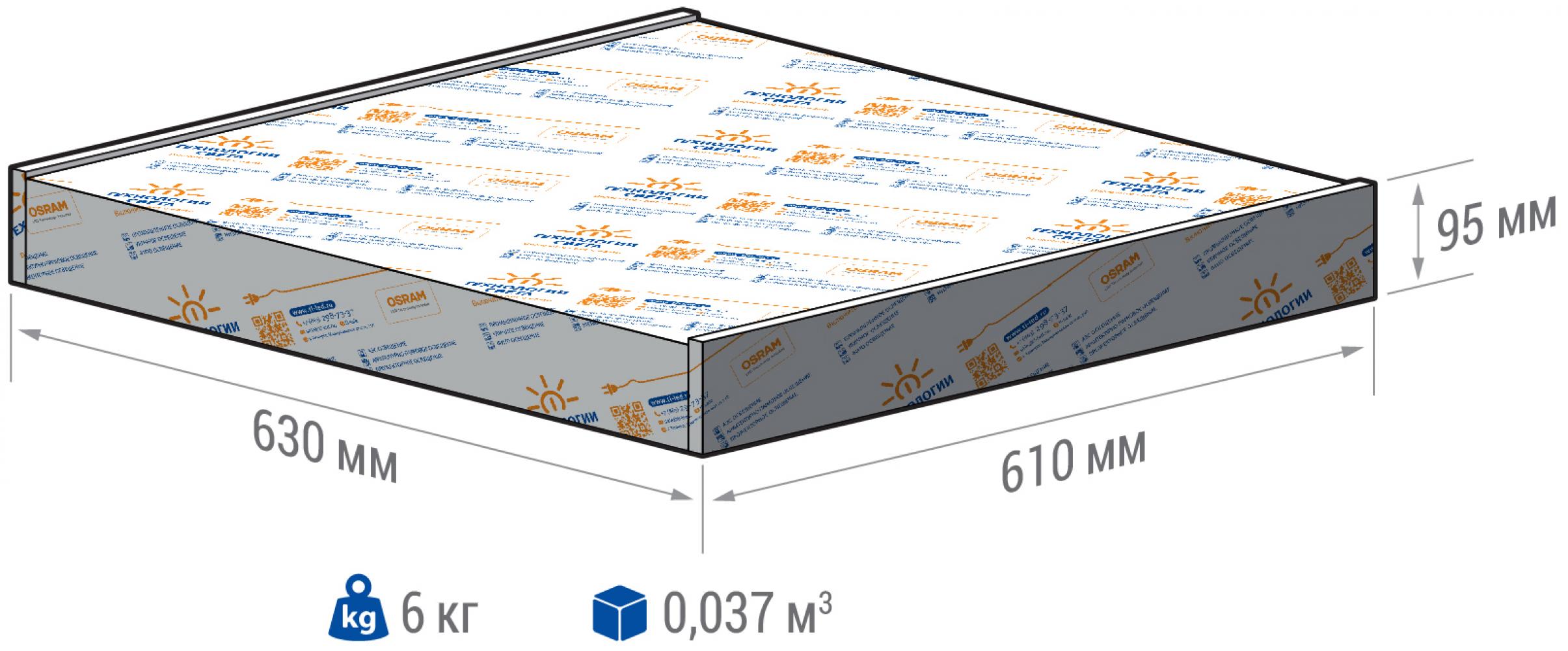

Габариты коробки, ДхШхВ, мм: 630x610x95
Объем коробки, м3: 0,037
Масса брутто, кг: 6
