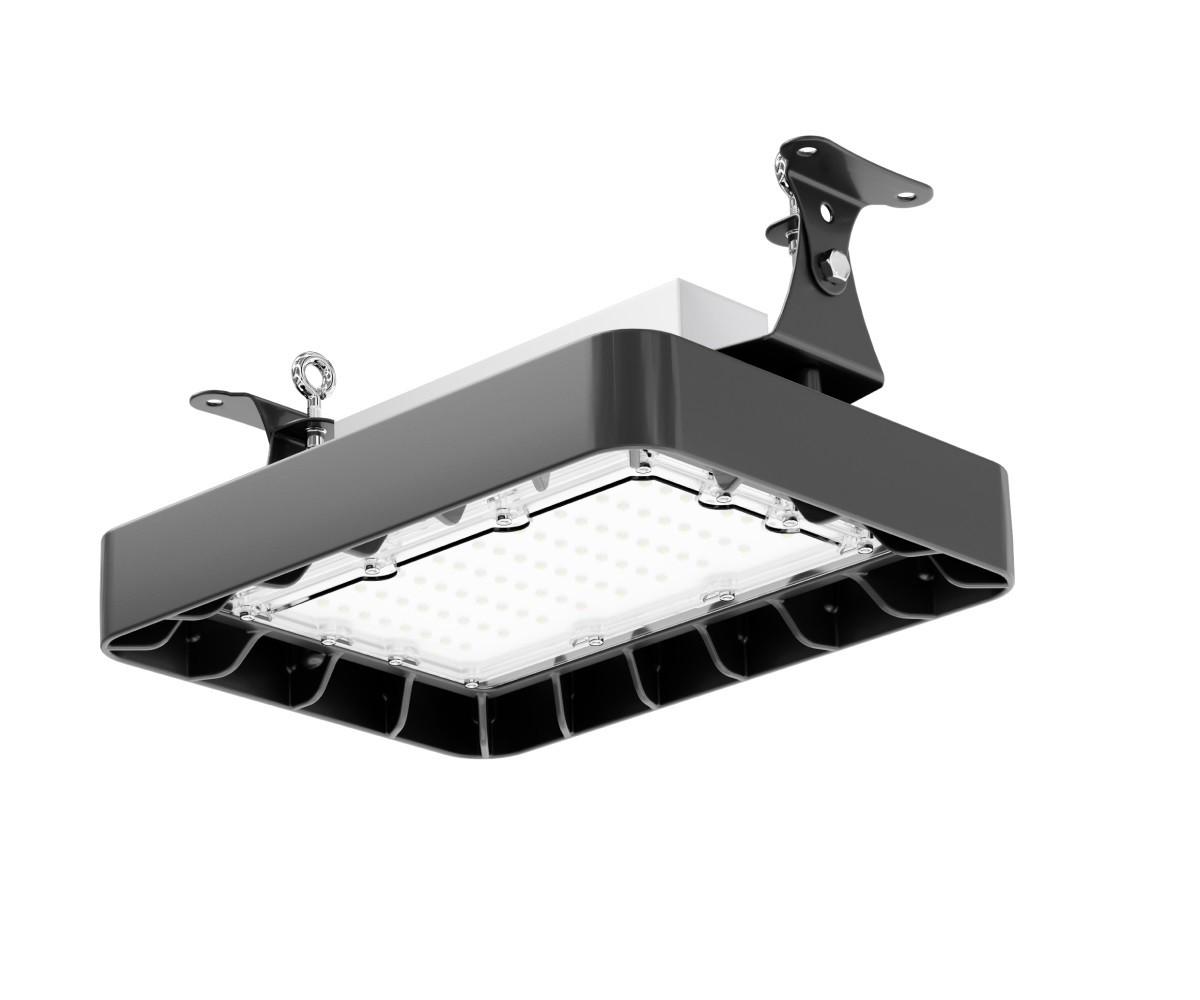

ПРОМЫШЛЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM APS 35 5K LC K50 IE (ДБП-34,2W IP67) (артикул: УТ000015633) производства компании «Технологии Света» по лучшей цене в Ростове-на-Дону можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения промышленных помещений, складов, цехов, ангаров.
Конкурентные преимущества промышленного светильника TL-PROM APS 35 5K LC K50 IE:
- высокая светоотдача 151.5 Лм/Вт;
- длительный срок эксплуатации (10 лет);
- нейтральная цветовая температура близкая к идеальному солнечному свету (5000 К).
Улучшенные характеристики обеспечивают:
- светодиоды OSRAM DURIS S5 GW (Германия);
- высококачественные источники питания производства MEAN WELL.
Алюминиевый корпус источника света:
- выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69);
- имеет степень защиты IP67, что позволяет применять осветительный прибор в местах установки систем автоматического пожаротушения.

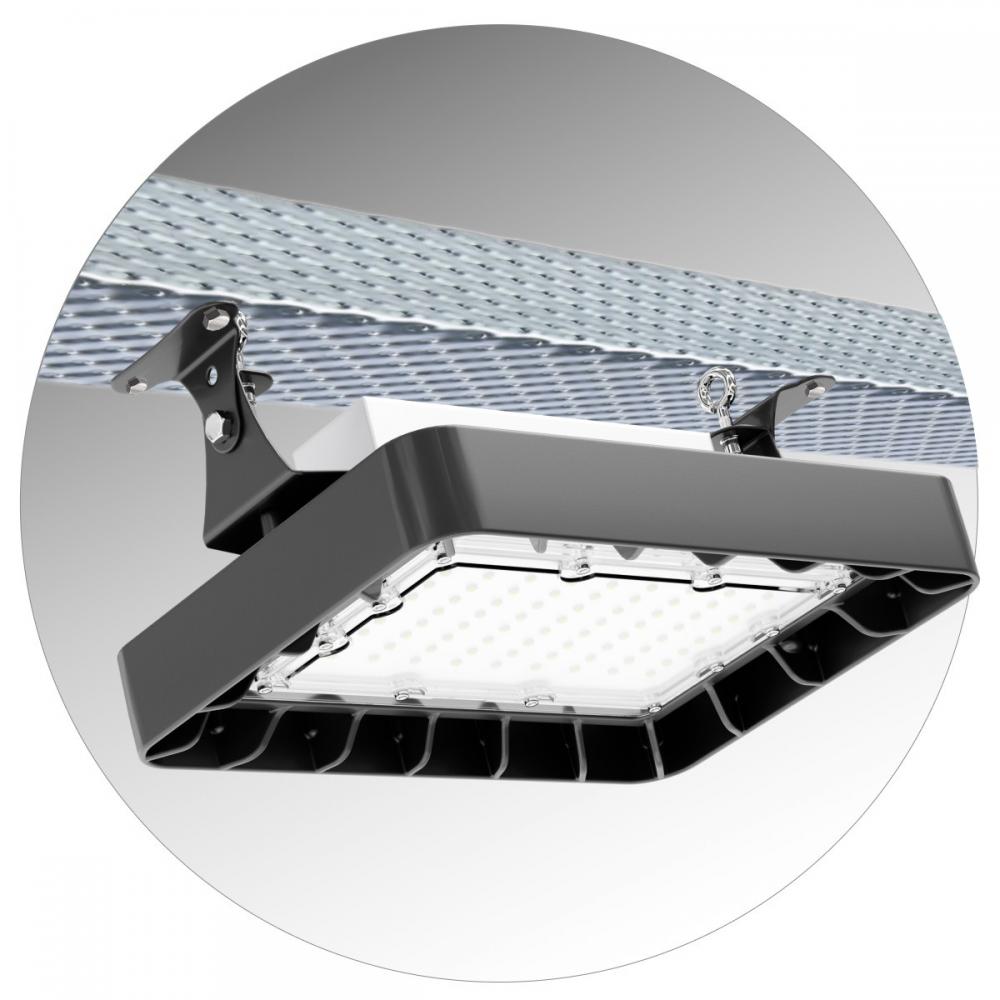

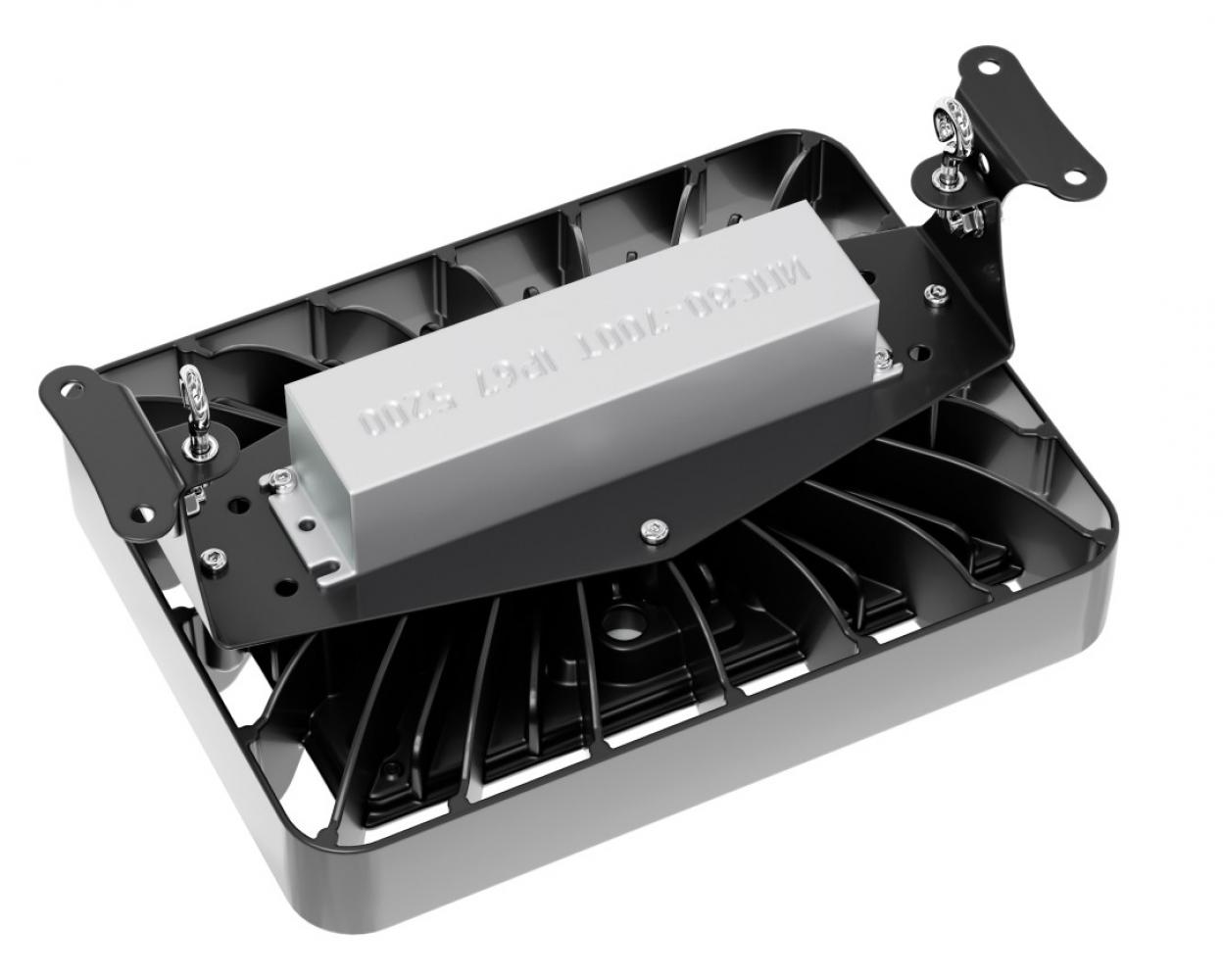

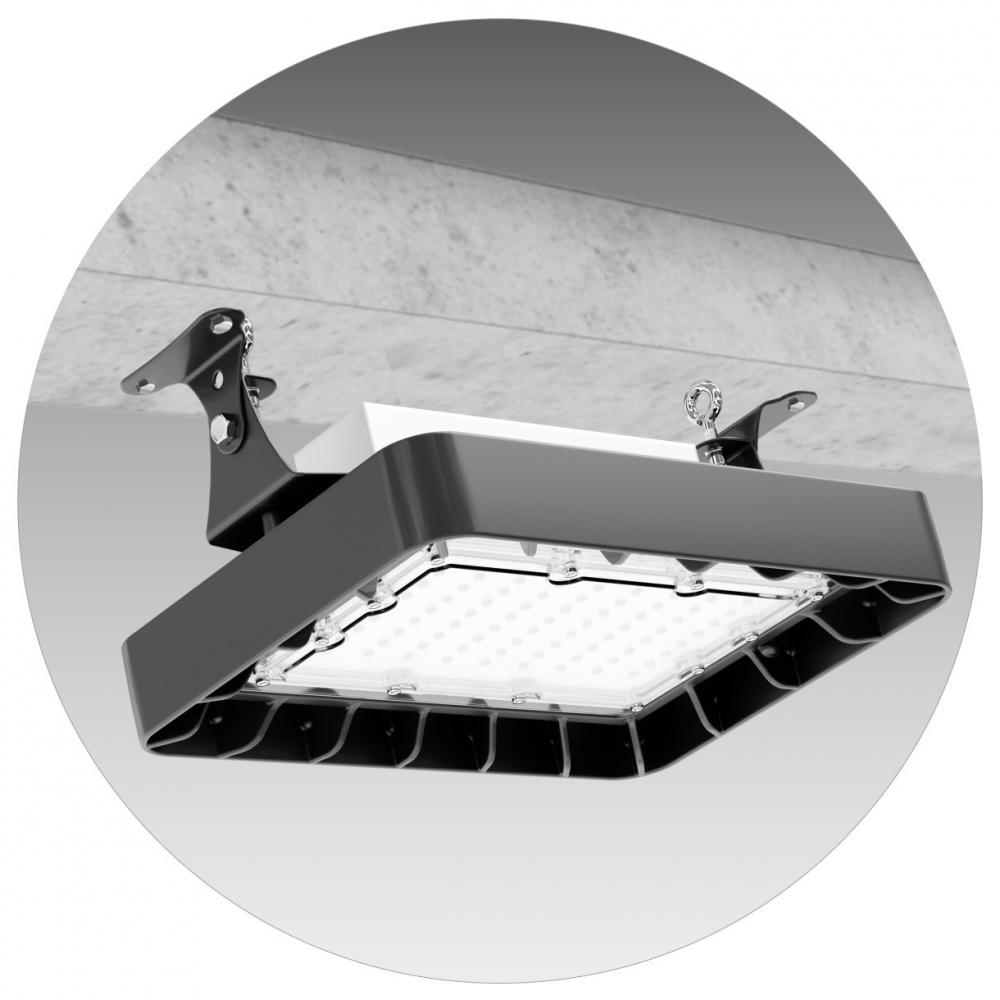

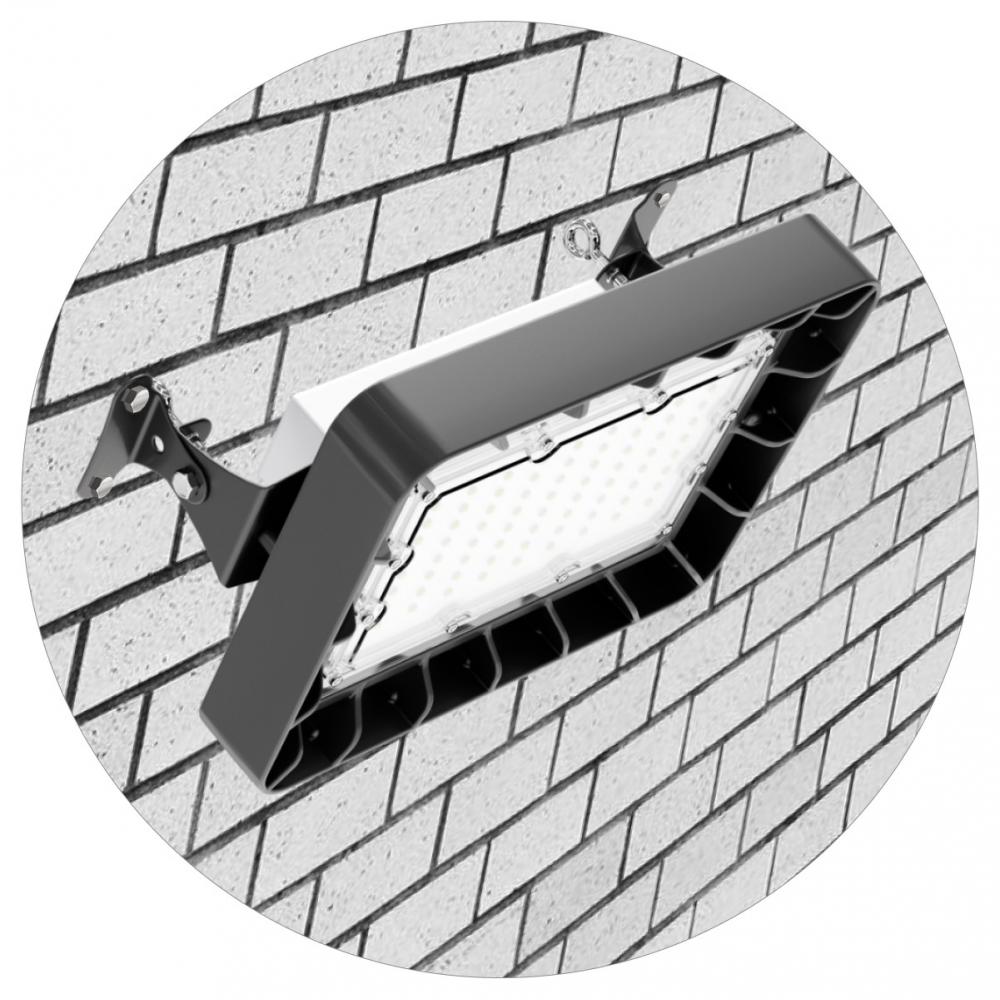

Конструктивные особенности модели позволяют производить горячую замену драйвера без демонтажа светильника. Универсальное крепление-скоба облегчает монтаж на любую ровную поверхность (стену, потолок) или подвес на тросах.
ПРОМЫШЛЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM APS 35 5K LC K50 IE (ДБП-34,2W IP67) (артикул: УТ000015633) лучшая замена светильников РСП/ГСП/ЖБУ с лампами ДРЛ-250, ДНАТ-150:
- сокращает затраты на энергоснабжение в 5 раз;
- высвобождает дополнительные мощности;
- не требует специальной утилизации.
Расшифровка информации в наименовании модели:
TL-PROM – серия «Промышленный»
APS – литой алюминиевый корпус
LC – Low cost (низкая стоимость)
R31 – бюджетная серия
35 – Мощность
К – Цветовая температура:
- 5К – 5000К
- 740 = 4000 K
Рассеиватель:
- TL-Lens Industrial Square – линзованный
- ОPL – опал
Кривая Сил Света:
- D120 – косинусная 120°
- К30 – концентрированная 30°
- К40 – концентрированная 40°
- К50 – концентрированная 50°
Модификации светильника:
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-PROM APS 25 5K LC D IE
| 26,4 | 4224 | 160 | D (120°) | Поворотный кронштейн, подвесное (винт кольцо) |
12300 ₽
|
|
TL-PROM APS 35 5K LC D IE
| 34,2 | 5314 | 155 | D (120°) | Поворотный кронштейн, подвесное (винт кольцо) |
12120 ₽
|
|
TL-PROM APS 35 5K LC D OPL IE
| 34,2 | 4578 | 134 | D (120°) | Поворотный кронштейн, подвесное (винт кольцо) |
12120 ₽
|
|
TL-PROM APS 35 5K LC K30 IE
| 34,2 | 5109 | 149 | К (30°) | Поворотный кронштейн, подвесное (винт кольцо) |
12120 ₽
|
|
TL-PROM APS 35 5K LC K40 IE
| 34,2 | 5198 | 152 | К (40°) | Поворотный кронштейн, подвесное (винт кольцо) |
12120 ₽
|
Светотехнические характеристики
- Мощность, Вт
- 34,2
- Световой поток светодиодного модуля, Лм
- 5818
- Суммарный световой поток с учетом потерь, Лм
- 5185
- Световая эффективность, лм/Вт
- 151.5
- Количество светодиодов, шт
- 64

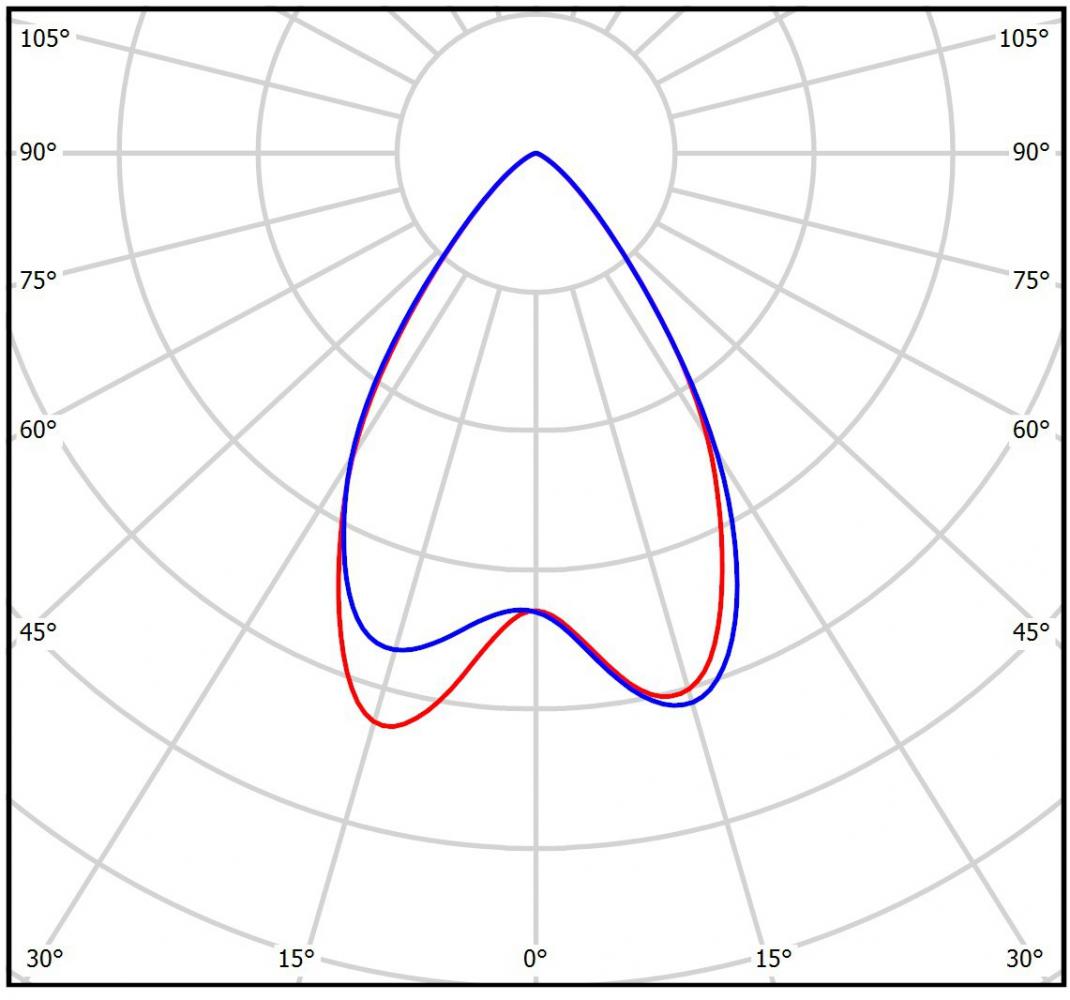

- Кривые силы света (КСС)
- К (50°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- < 1
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (87,5 мА) 5000 К
- Ресурс светодиодов, ч
- 100000
- Аналог к лампам
- ДРЛ-250, ДНАТ-150
Электрические характеристики
- Время включения светильника, с
- 0,5
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL LPC-35-700
- Диммирование
- нет
- Напряжение питания, В
- 90-264 VAC / 127-370 VDC
- Частота, Гц
- 47 Гц - 63 Гц
- Грозозащита
- нет
- Термозащита
- нет
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 1 кВ (L-N)
- Электромагнитная совместимость (радиопомехи)
- Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class A, BS EN/EN61000-3-3, EAC TP TC 020
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- I/P-O/P:3 KVAC
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH
- Активный корректор мощности
- нет
- Защита от холостого хода
- нет
- КПД
- 85%
- Потребляемый ток, А
- ≥ 0,95
- Предельный диапазон напряжения питания
- 90-264 VAC / 127-370 VDC
- Пусковой ток, A
- 55 А
- Рабочий ток диодов, мА
- 87,5
- Средняя мощность
- 35
- Стандарты по общим требованиям и безопасности
- UL8750(type”HL”), UL879, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14;<br />EAC TP TC 004;J61347-1(H29), J61347-2-13(H29),KC61347-1,KC61347-2-13,IS15885(Part2/Sec13)(for XLG-100I type only); IP67 approved
- Ток утечки, mA
- < 0,25 мА
Эксплуатационные характеристики
- Материал корпуса
- Литейные алюминиевые сплавы
- Степень защиты источника питания, IP
- 67
- Рассеиватель
- Линза TL-Lens Industrial Square 50
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Поворотный кронштейн, подвесное (винт кольцо)
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +40°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,09
- Площадь теплоотводящей поверхности, мм2
- 243 710
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 70,014
Масса-габаритные характеристики

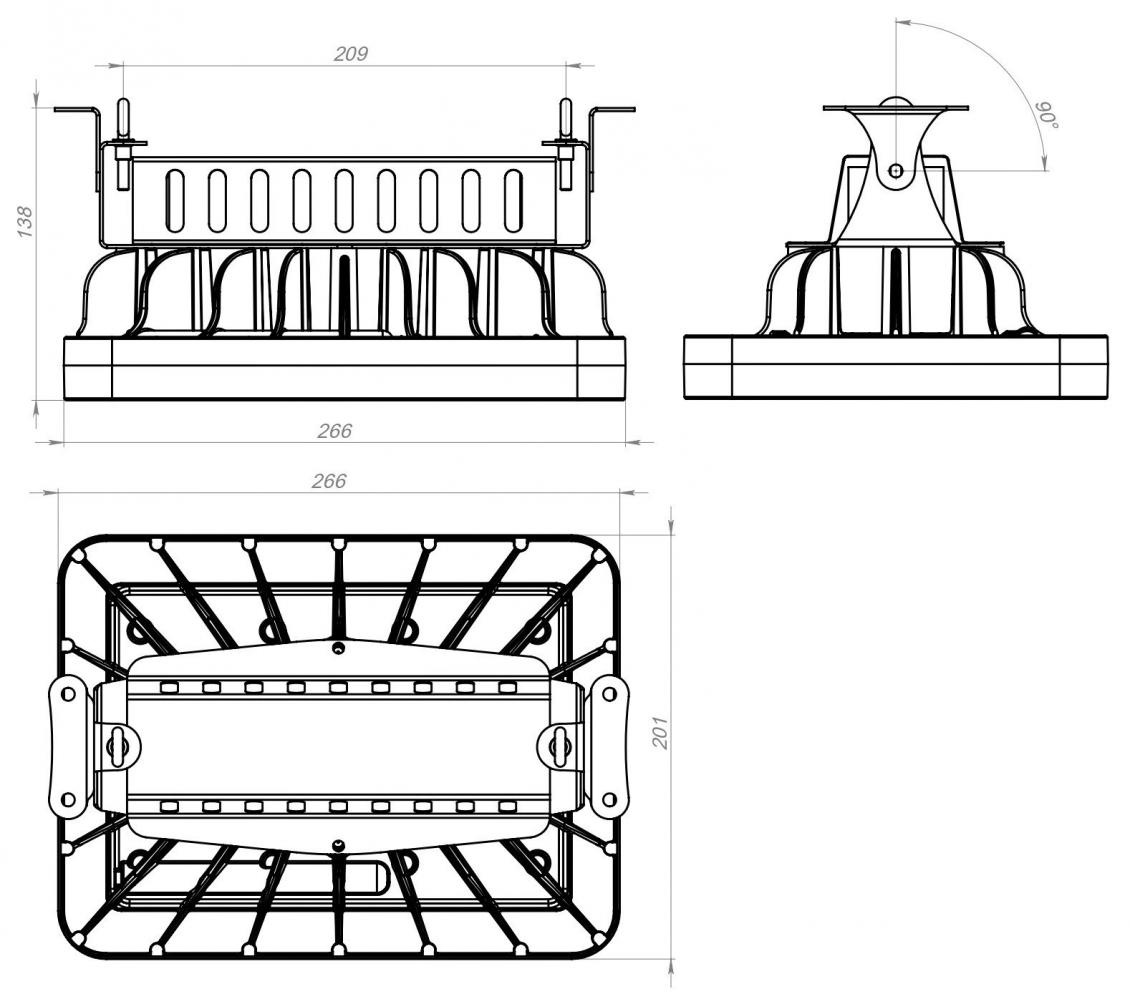

- Габариты светильника ДхШхВ, мм
- 265х200х135
- Масса нетто, кг
- 2,8
- Светильников в коробке, шт
- 1
- Габариты коробки, ДхШхВ, мм
- 300x300x120
- Объем коробки, м3
- 0,011
- Масса брутто, кг
- 3,1
