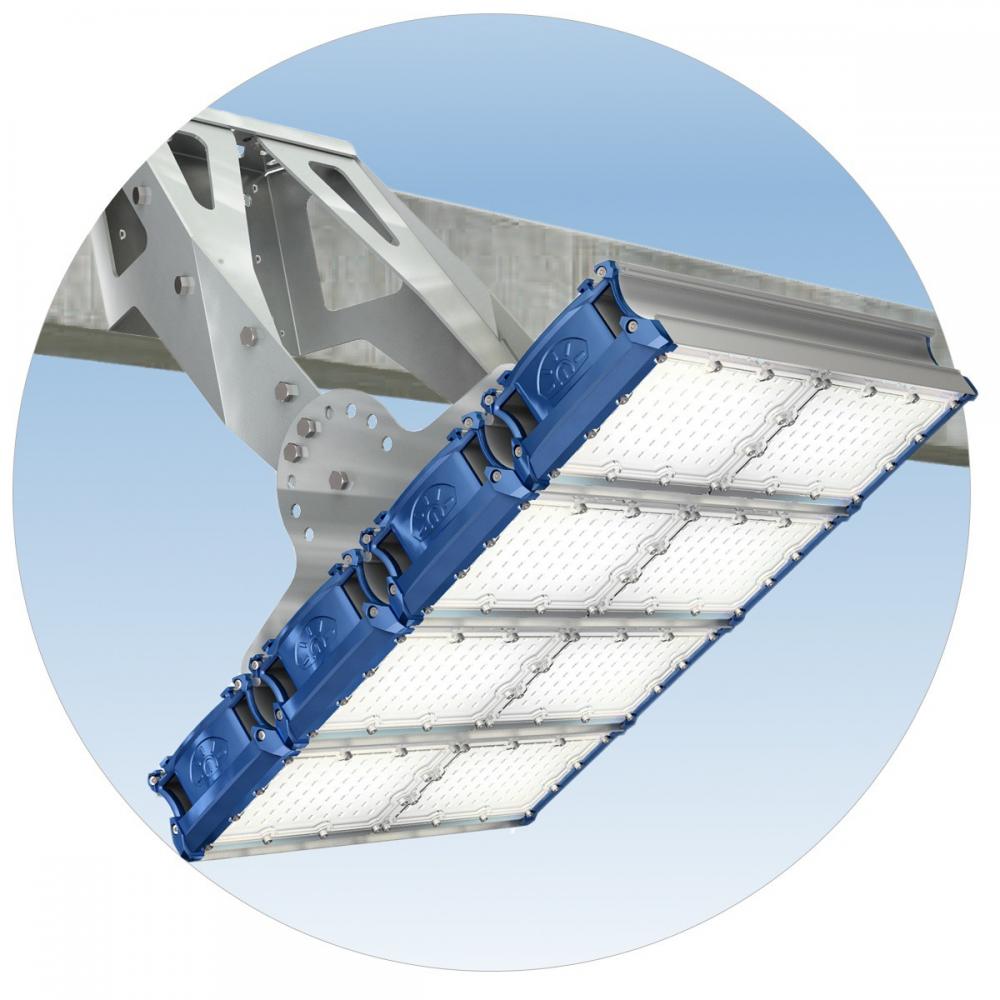

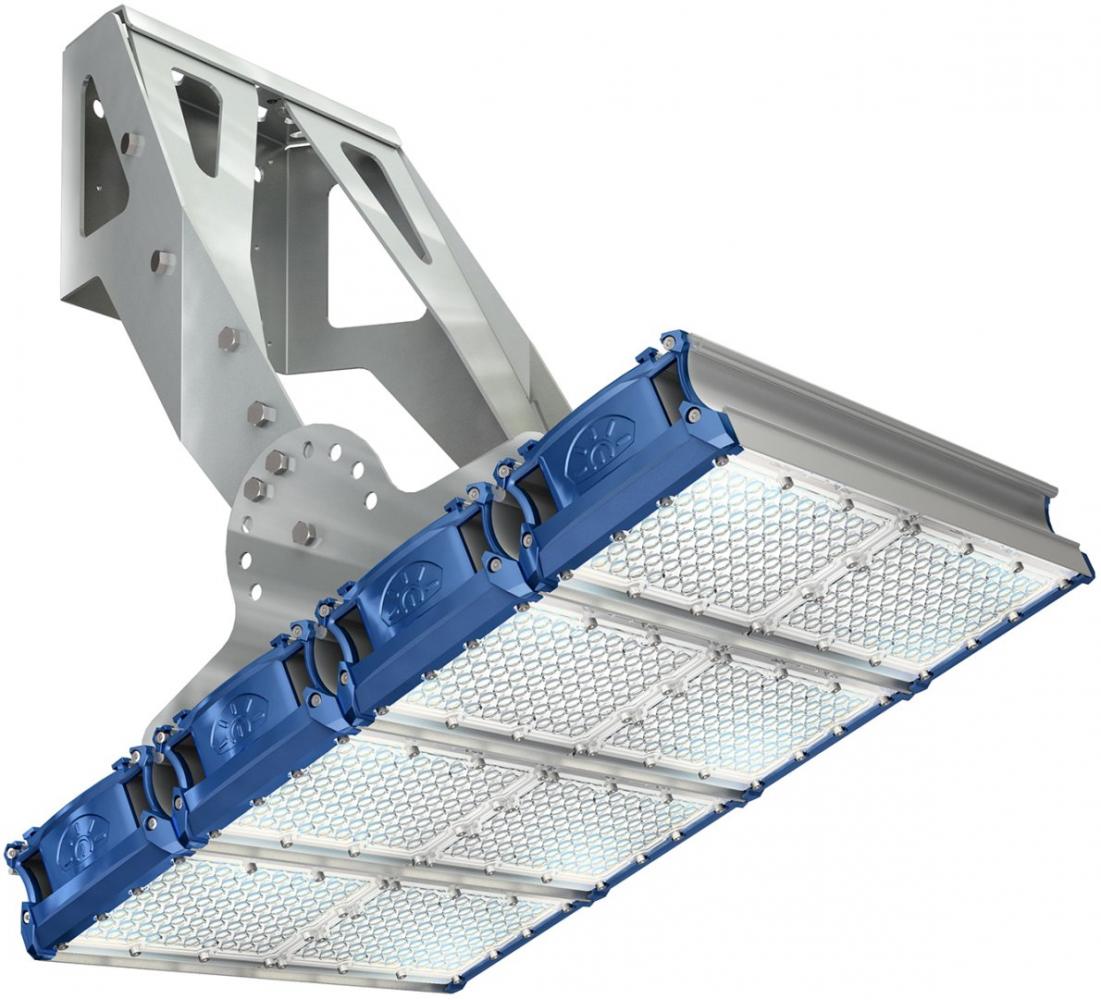

СВЕТОДИОДНЫЙ ПРОЖЕКТОР TL-PROM SM 340 5K FL K50 УТ000009541, ДО-346W IP66/67 56690Лм 5000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения промышленных территорий, строительных площадок, фасадной подсветки зданий и арт объектов, освещения спортивных объектов.

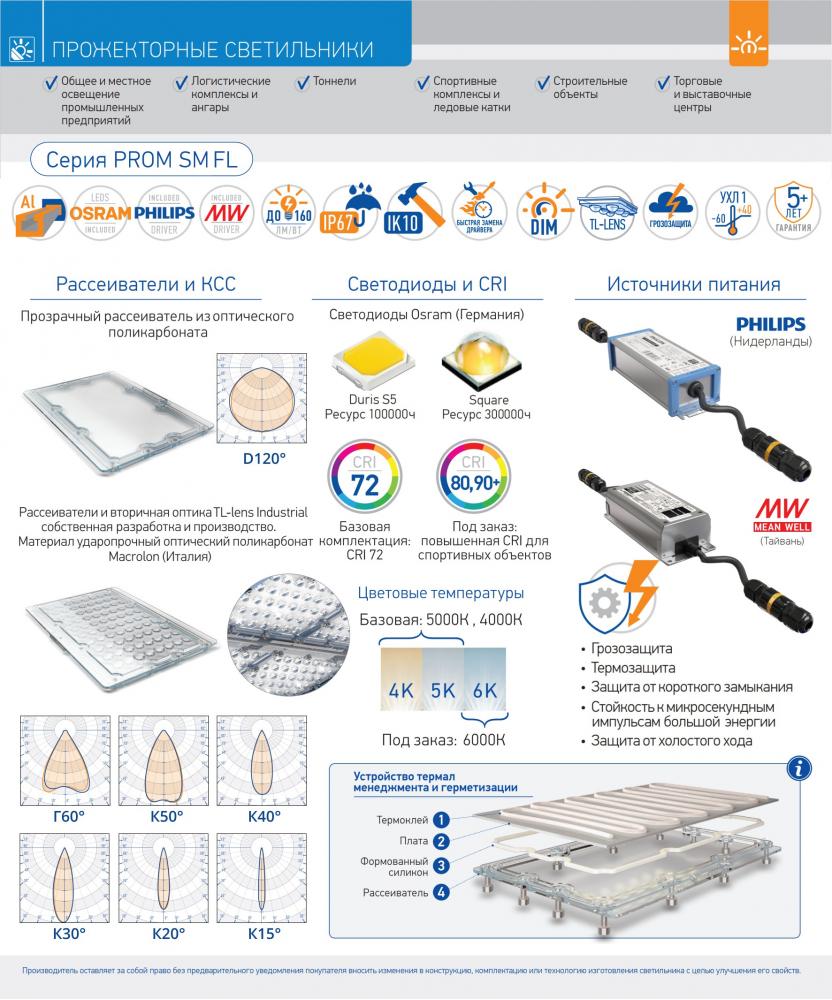

Преимущества LED прожектора TL-PROM SM 340 5K FL К50:
- Высокая светоотдача — 149 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 5000 К.
- Дополнительная защита источника питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства MEAN WELL.
- Конструктивные особенности модели позволяют производить горячую замену драйвера без демонтажа прожектора.
- Поворотная скоба (угол наклона -40°+145°) позволяет устанавливать прибор на любую плоскую поверхность.
Корпус осветительного прибора:
- Изготовлен из анодируемого алюминия.
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить источник света от воздействия внешних факторов.
- По желанию заказчика может быть окрашен в любой цвет по палитре RAL (порошковое покрытие).
СВЕТОДИОДНЫЙ ПРОЖЕКТОР TL-PROM SM 340 5K FL K50 (УТ000009541, ДО-346W IP66/67) лучшая замена прожекторов РО, ЖО, ГО 400 с лампами ДРЛ-700, ДНАТ-400:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- TL-PROM – серия «Промышленный»
- SM – простое обслуживание
- FL – прожектор
- 340 – мощность
- DIM – диммированный
- Цветовая температура (К):
- 4К – 4000 К, 5К – 5000 К
- Рассеиватель:
- TL-Lens Industrial Square – линзованный
- D – прозрачный
- Кривая Сил Света:
- D – косинусная 120°
- Г – глубокая 60°
- К15, К20, К30, К40, К50:
- концентрированная 10°, 20°, 30°, 40°, 50°
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-PROM SM 340 5К FL Г
| 339,2 | 48778 | 131 | Г (60°) | Поворотная скоба (угол наклона -40°+145°) |
72750 ₽
|
|
TL-PROM SM 340 5К FL К15
| 339,6 | 49122 | 131.5 | К (15°) | Поворотная скоба (угол наклона -40°+145°) |
72750 ₽
|
|
TL-PROM SM 340 5K FL К30
| 346 | 60262 | 158 | К (30°) | Поворотная скоба (угол наклона -40°+145°) |
59600 ₽
|
|
TL-PROM SM 340 5К FL К40
| 346 | 57851 | 152 | К (40°) | Поворотная скоба (угол наклона -40°+145°) |
59600 ₽
|
|
TL-PROM SM 340 5K FL D
| 346 | 57402 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
59600 ₽
|
|
TL-PROM SM 340 4K FL D
| 346 | 57402 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
59600 ₽
|
|
TL-PROM SM 340 5K FL DIM К30
| 346 | 60262 | 158 | К (30°) | Поворотная скоба (угол наклона -40°+145°) |
60600 ₽
|
|
TL-PROM SM 340 5K FL DIM К50
| 346 | 56690 | 149 | К (50°) | Поворотная скоба (угол наклона -40°+145°) |
60600 ₽
|
|
TL-PROM SM 340 5K FL DIM D
| 346 | 57402 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
60600 ₽
|
|
TL-PROM SM 340 4K FL DIM D
| 346 | 57402 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
60600 ₽
|
|
TL-PROM SM 340 5K FL DIM К40
| 346 | 57851 | 152 | К (40°) | Поворотная скоба (угол наклона -40°+145°) |
60600 ₽
|
|
TL-PROM SM 340 5K FL DIM К20
| 346 | 59678 | 157 | К (20°) | Поворотная скоба (угол наклона -40°+145°) |
60600 ₽
|
|
TL-PROM SM 340 5K FL К20
| 346 | 59678 | 157 | К (20°) | Поворотная скоба (угол наклона -40°+145°) |
59600 ₽
|
- Мощность, Вт
- 346
- Световой поток светодиодного модуля, Лм
- 66277
- Суммарный световой поток с учетом потерь, Лм
- 56690
- Световая эффективность, лм/Вт
- 149
- Количество светодиодов, шт
- 640
- Кривые силы света (КСС)
- К (50°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- ≤4
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (87,5 мА) 5000 К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 1,4
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL XLG
- Диммирование
- нет
- Напряжение питания, В
- 202B-254B AC
- Частота, Гц
- 47 Гц - 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥ 0,95
- Грозозащита
- Да
- Термозащита
- Срабатывает при нагреве поверхности корпуса +90˚С
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 6 кВ (L-N), 10 кВ (L-PE, N-PE) Стандарт IEC61000-4-5 & ANSI C62.41
- Защита от перенапряжения по сети
- > 280 B, восстанавливается автоматически
- Электромагнитная совместимость (радиопомехи)
- RU: Соответствует стандартам СТБ ЕН 55015-2006, ГОСТ Р 51317.3.2-2006, СТБ IEC 61000-3-3-2011, СТБ IEC 61547-2011 CE: Соответствует стандартам EN 55015:2013, EN 61547:2010, EN 61000-3-2:2015, EN 61000-3-3-2013
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 4 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- > 200 МОм
- Активный корректор мощности
- Да
- Защита от холостого хода
- есть, восстанавливается автоматически
- КПД
- ≤ 93%
- Потребляемый ток, А
- 0,96 А
- Предельный диапазон напряжения питания
- 85B-305B AC
- Пусковой ток, A
- -
- Рабочий ток диодов, мА
- 117
- Средняя мощность
- 340
- Стандарты по общим требованиям и безопасности
- RU: Соответствует стандартам CTB IEC 61347-1:2007 (ГОСТ Р МЭК 61347-1-2011); IEC 61347-2-13:2006 (ГОСТ Р МЭК 61347-2-13-2001) CE: Соответствует стандартам EN 61347-2-13-2015; EN 61347-1:2008+A1:2011+A2:2013
- Ток утечки, mA
- < 0,7 мА
- Защита от короткого замыкания
- есть, восстанавливается автоматически
- Максимально потребляемая из сети мощность, Вт
- 208
- Аналог светильника
- РО, ЖО, ГО 400
- Аналог к лампам
- ДРЛ-700, ДНАТ-400
- Материал корпуса
- Анодированный алюминий
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Линзованный оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Поворотная скоба (угол наклона -40°+145°)
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +40°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,091
- Площадь теплоотводящей поверхности, мм2
- 3992656
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 708,331

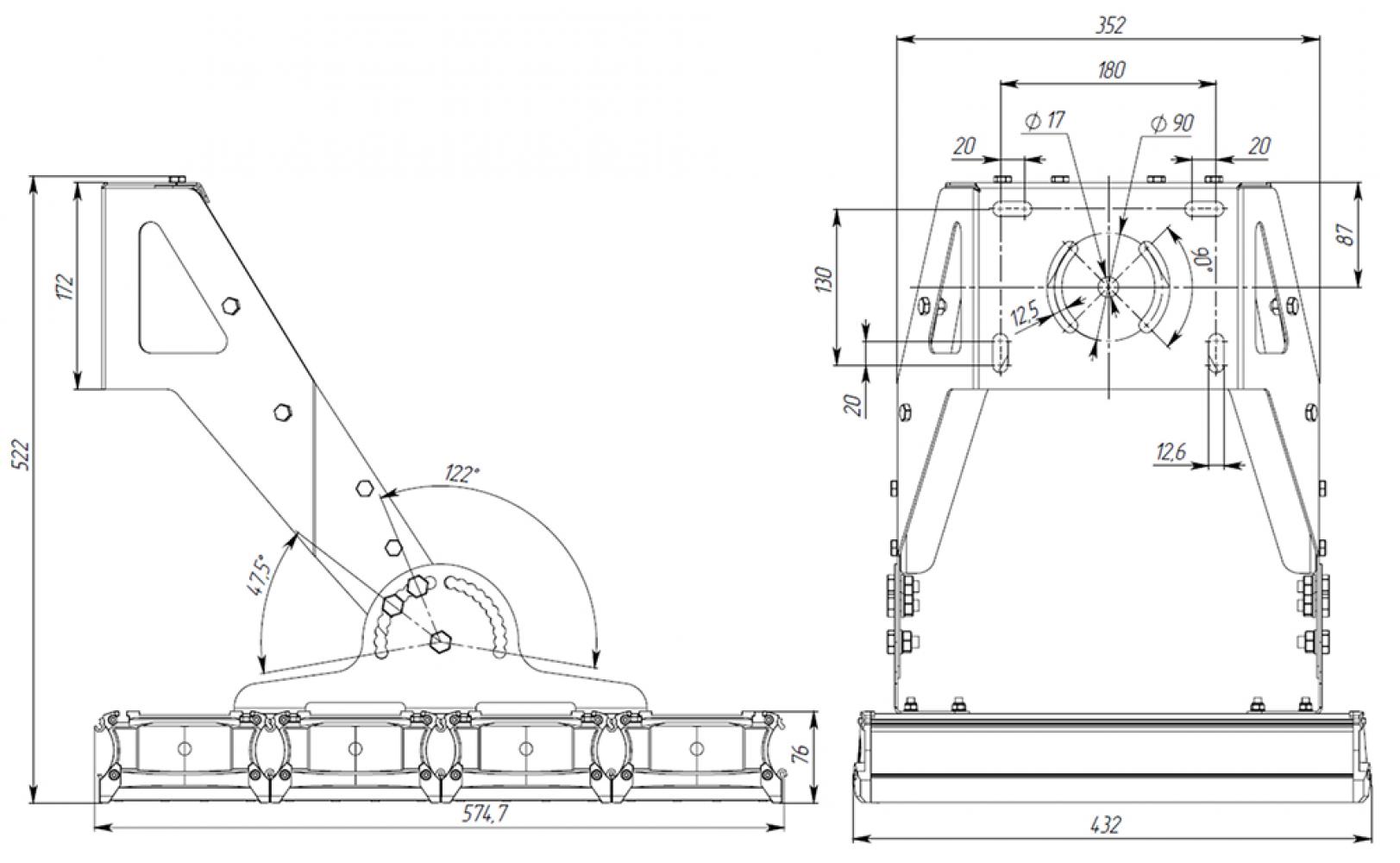

- Габариты светильника ДхШхВ, мм
- 432х574,7х76
- Габариты светильника с креплением ДхШхВ, мм
- 432х574,7х522

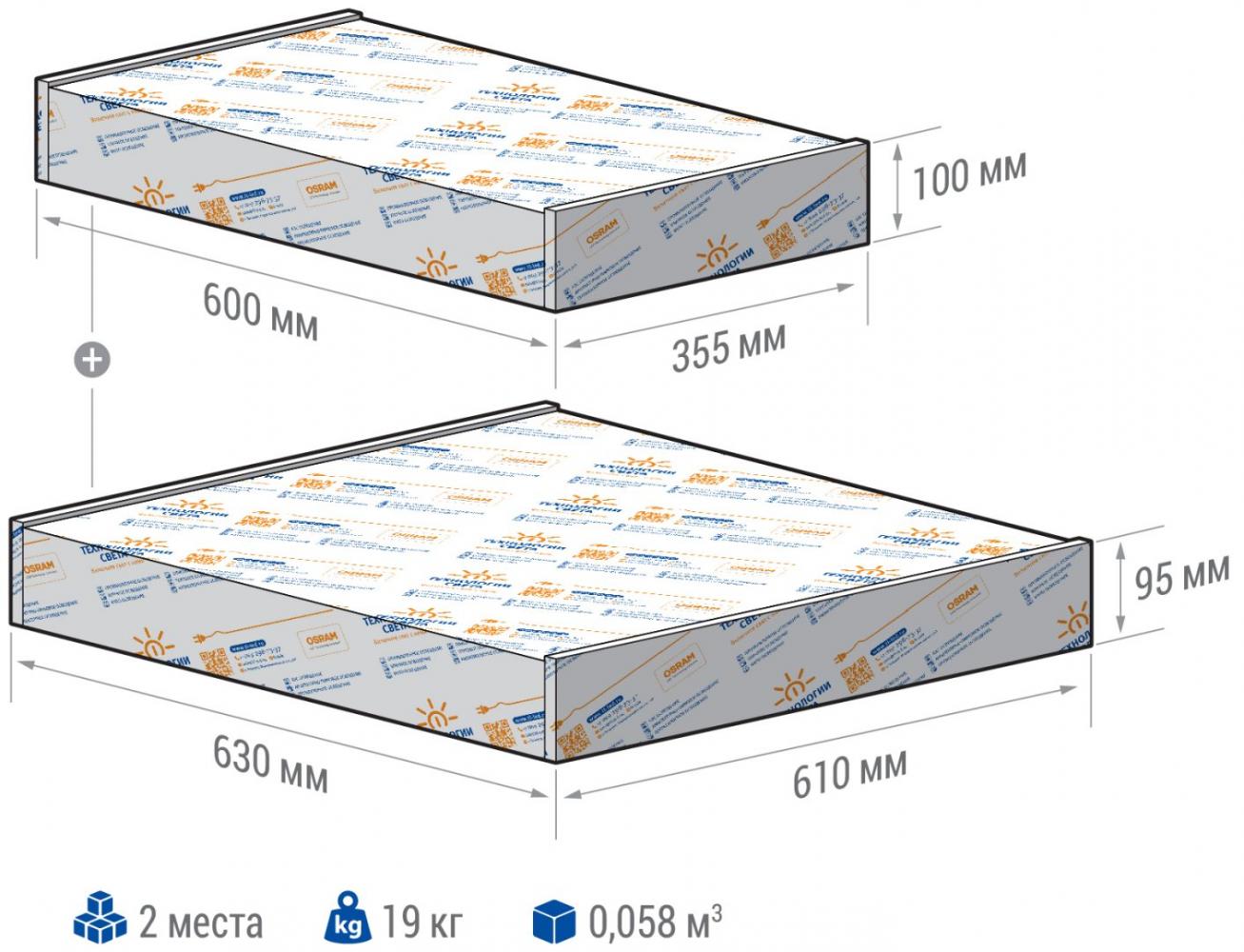

- Габариты коробки, ДхШхВ, мм
- 630х610х95
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 18,2
- Масса брутто, кг
- 19
- Объем коробки, м3
- 0,037
- Длина коробки, мм
- 630
- Ширина коробки, мм
- 610
- Высота коробки, мм
- 95
