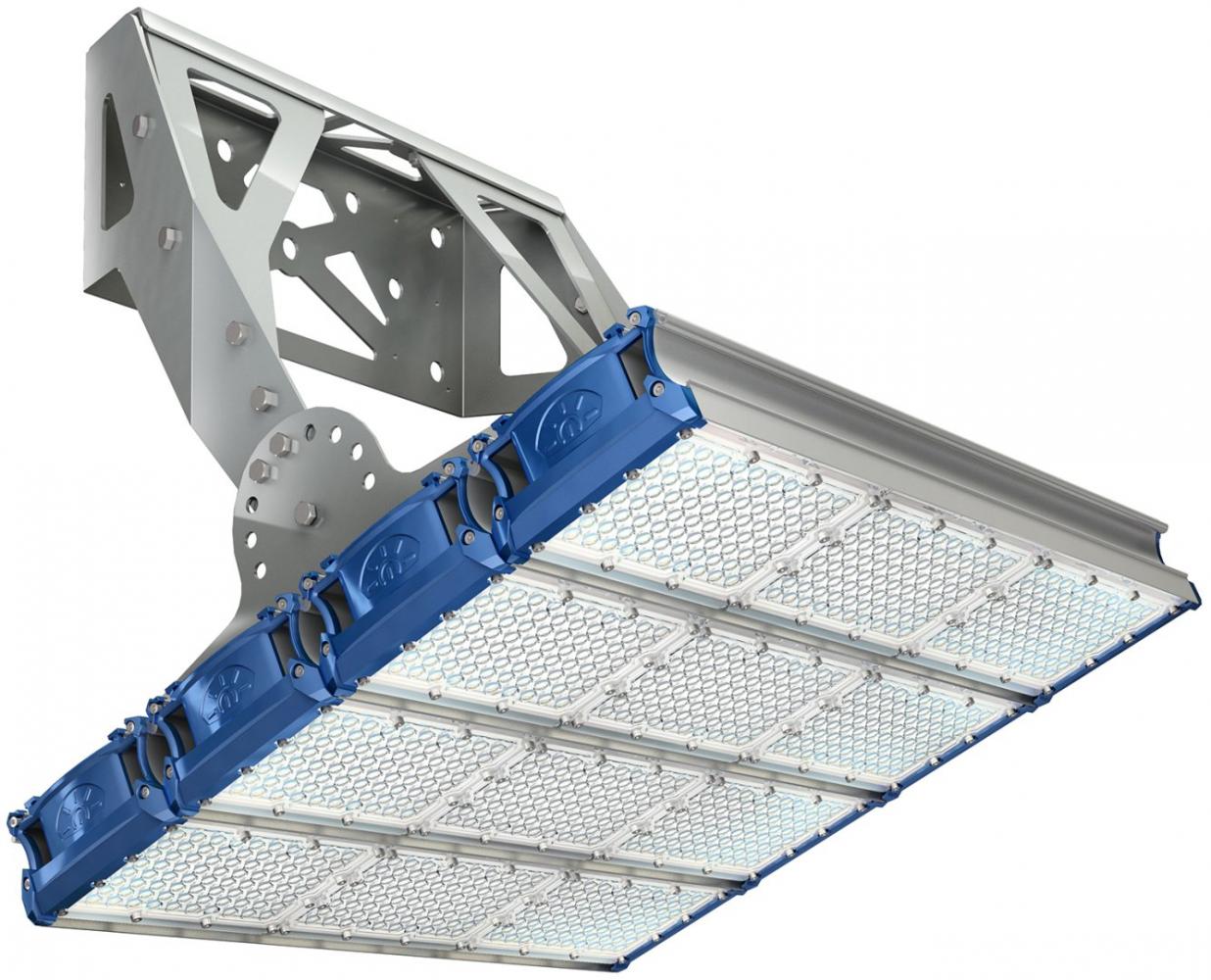

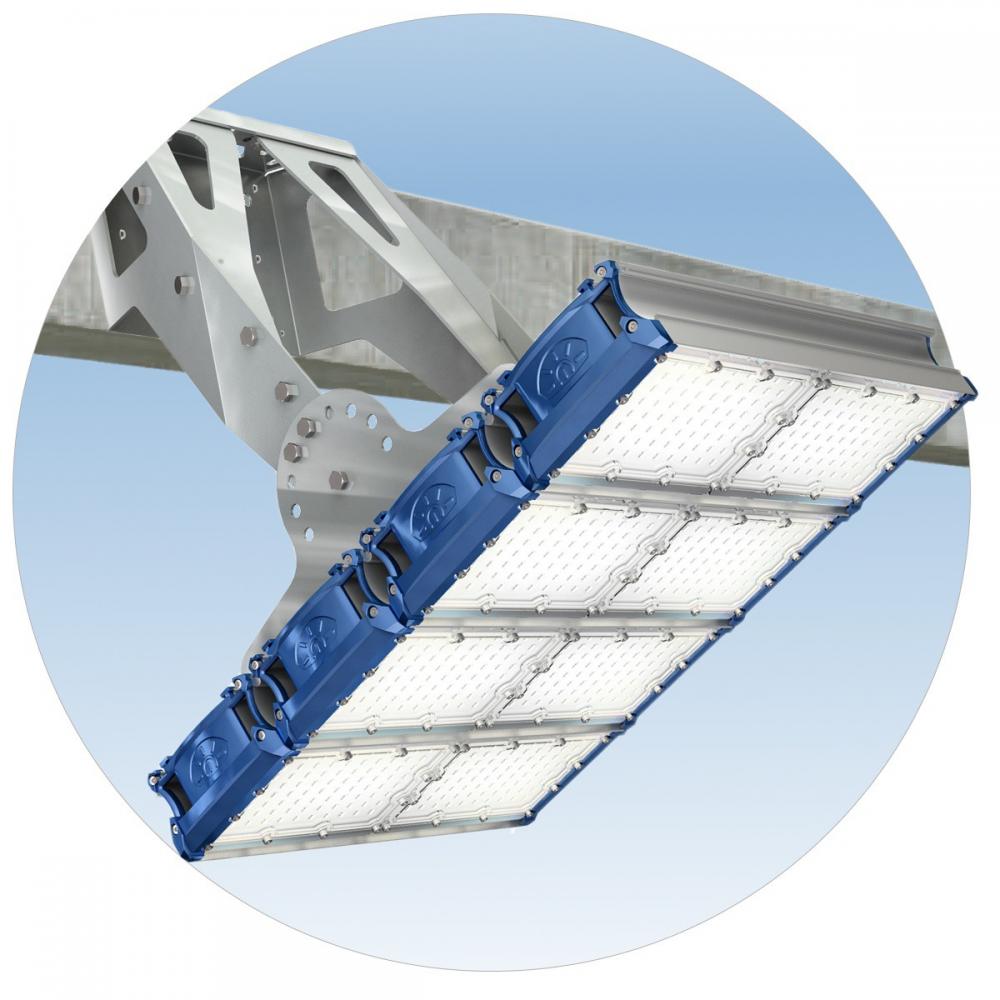

СВЕТОДИОДНЫЙ ПРОЖЕКТОР TL-PROM SM 535 5K FL DIM K30 УТ000009706, ДО-536,8W IP66/67 87226Лм 5000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения промышленных территорий, строительных площадок, фасадной подсветки зданий и арт объектов, освещения спортивных объектов.
Преимущества LED прожектора TL-PROM SM 535 5K FL DIM К30:
- Высокая светоотдача — 162.5 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 5000 К.
- Дополнительная защита источника питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства MEAN WELL.
- Конструктивные особенности модели позволяют производить горячую замену драйвера без демонтажа прожектора.
- Поворотная скоба (угол наклона -40°+145°) позволяет устанавливать прибор на любую плоскую поверхность.
Корпус осветительного прибора:
- Изготовлен из анодируемого алюминия.
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить источник света от воздействия внешних факторов.
- По желанию заказчика может быть окрашен в любой цвет по палитре RAL (порошковое покрытие).
СВЕТОДИОДНЫЙ ПРОЖЕКТОР TL-PROM SM 535 5K FL DIM K30 (УТ000009706, ДО-536,8W IP66/67) лучшая замена прожекторов РО, ЖО, ГО 700 с лампами ДРЛ-1000, ДНАТ-700:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- TL-PROM – серия «Промышленный»
- SM – простое обслуживание
- FL – прожектор
- 535 – мощность
- DIM – диммированный
- Цветовая температура (К):
- 4К – 4000 К, 5К – 5000 К
- Рассеиватель:
- TL-Lens Industrial Square – линзованный
- D – прозрачный
- Кривая Сил Света:
- D – косинусная 120°
- Г – глубокая 60°
- К15, К20, К30, К40, К50:
- концентрированная 10°, 20°, 30°, 40°, 50°
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-PROM SM 510 5К FL К15
| 509,4 | 73682 | 131.5 | К (15°) | Поворотная скоба (угол наклона -40°+145°) |
106090 ₽
|
|
TL-PROM SM 510 FL 5К К20
| 504,6 | 65058 | 129 | К (20°) | Поворотная скоба (угол наклона -40°+145°) |
66730 ₽
|
|
TL-PROM SM 535 5K FL К30
| 536,8 | 87226 | 162.5 | К (30°) | Поворотная скоба (угол наклона -40°+145°) |
90100 ₽
|
|
TL-PROM SM 535 5K FL К50
| 536,8 | 85034 | 158.5 | К (50°) | Поворотная скоба (угол наклона -40°+145°) |
90100 ₽
|
|
TL-PROM SM 510 5K FL D
| 513,5 | 85267 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
77650 ₽
|
|
TL-PROM SM 535 5K FL D
| 536,8 | 87349 | 163 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
90100 ₽
|
|
TL-PROM SM 510 4K FL D
| 513,5 | 85267 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
77650 ₽
|
|
TL-PROM SM 535 4K FL D
| 536,8 | 87349 | 163 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
90100 ₽
|
|
TL-PROM SM 535 5K FL DIM К50
| 536,8 | 85034 | 158.5 | К (50°) | Поворотная скоба (угол наклона -40°+145°) |
93720 ₽
|
|
TL-PROM SM 510 5K FL DIM D
| 513,5 | 85267 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
79270 ₽
|
|
TL-PROM SM 535 5K FL DIM D
| 536,8 | 87349 | 163 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
93720 ₽
|
|
TL-PROM SM 510 4K FL DIM D
| 513,5 | 85267 | 151 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
79270 ₽
|
|
TL-PROM SM 535 4K FL DIM D
| 536,8 | 87349 | 163 | D (120°) | Поворотная скоба (угол наклона -40°+145°) |
93720 ₽
|
|
TL-PROM SM 535 5K FL K40
| 536,8 | 89753 | 167 | К (40°) | Поворотная скоба (угол наклона -40°+145°) |
90100 ₽
|
|
TL-PROM SM 535 5K FL DIM К40
| 536,8 | 89753 | 167 | К (40°) | Поворотная скоба (угол наклона -40°+145°) |
93720 ₽
|
|
TL-PROM SM 535 5K FL DIM К20
| 536,8 | 92587 | 172.5 | К (20°) | Поворотная скоба (угол наклона -40°+145°) |
93720 ₽
|
|
TL-PROM SM 535 5K FL К20
| 536,8 | 92587 | 172.5 | К (20°) | Поворотная скоба (угол наклона -40°+145°) |
90100 ₽
|
- Мощность, Вт
- 536,8
- Световой поток светодиодного модуля, Лм
- 100399
- Суммарный световой поток с учетом потерь, Лм
- 87226
- Световая эффективность, лм/Вт
- 162.5
- Количество светодиодов, шт
- 960
- Кривые силы света (КСС)
- К (30°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- 5
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (87,5 мА) 5000 К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 1,4
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL XLG
- Диммирование
- Да
- Напряжение питания, В
- 110B-277B AC
- Частота, Гц
- 47 Гц - 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥ 0,95
- Грозозащита
- Да
- Термозащита
- Срабатывает при нагреве поверхности корпуса +85˚С происходит плавное снижение выходного тока блока питания.
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 4 кВ (L-N), 4 кВ (L-PE, N-PE) Acc.IEC61000-4-5 & ANSI C62.41, 2 Ohm
- Защита от перенапряжения по сети
- > 280 B, восстанавливается автоматически
- Электромагнитная совместимость (радиопомехи)
- RU: Соответствует стандартам СТБ ЕН 55015-2006, ГОСТ Р 51317.3.2-2006, СТБ IEC 61000-3-3-2011, СТБ IEC 61547-2011 CE: Соответствует стандартам EN 55015:2013, EN 61547:2010, EN 61000-3-2:2015, EN 61000-3-3-2013
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 4 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- > 200 МОм
- Активный корректор мощности
- Да
- Защита от холостого хода
- есть, восстанавливается автоматически
- КПД
- 92%
- Потребляемый ток, А
- 0,76 А
- Предельный диапазон напряжения питания
- 110B-305B AC
- Пусковой ток, A
- -
- Рабочий ток диодов, мА
- 117
- Средняя мощность
- 535
- Стандарты по общим требованиям и безопасности
- RU: Соответствует стандартам CTB IEC 61347-1:2007 (ГОСТ Р МЭК 61347-1-2011); IEC 61347-2-13:2006 (ГОСТ Р МЭК 61347-2-13-2001) CE: Соответствует стандартам EN 61347-2-13-2015; EN 61347-1:2008+A1:2011+A2:2013
- Ток утечки, mA
- < 0,7 мА
- Защита от короткого замыкания
- есть, восстанавливается автоматически
- Максимально потребляемая из сети мощность, Вт
- 165
- Аналог светильника
- РО, ЖО, ГО 700
- Аналог к лампам
- ДРЛ-1000, ДНАТ-700
- Материал корпуса
- Анодированный алюминий
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Линзованный оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Поворотная скоба (угол наклона -40°+145°)
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +40°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,092
- Площадь теплоотводящей поверхности, мм2
- 5989104
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 1 098,937

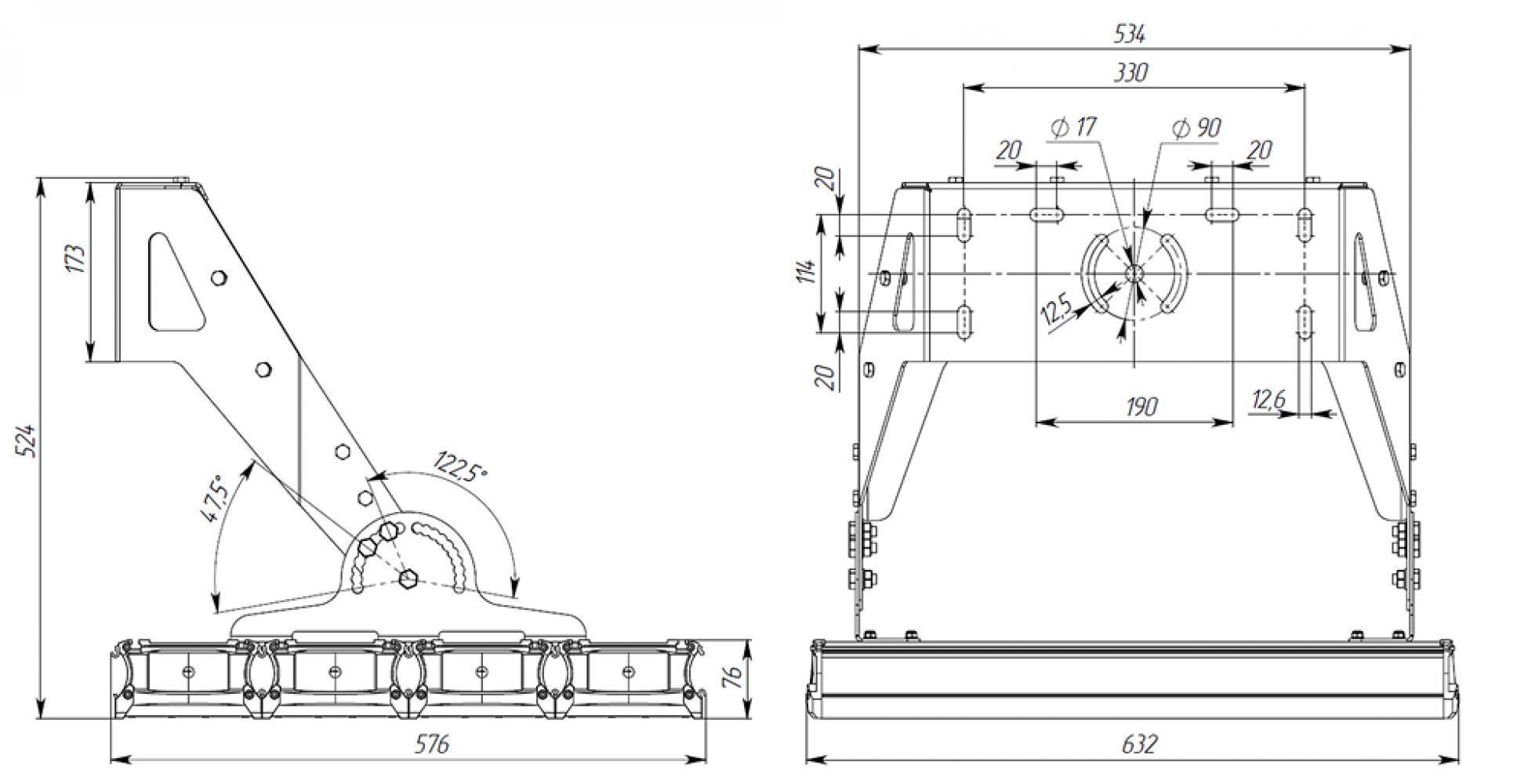

- Габариты светильника ДхШхВ, мм
- 632х576х76
- Габариты светильника с креплением ДхШхВ, мм
- 632х576х524

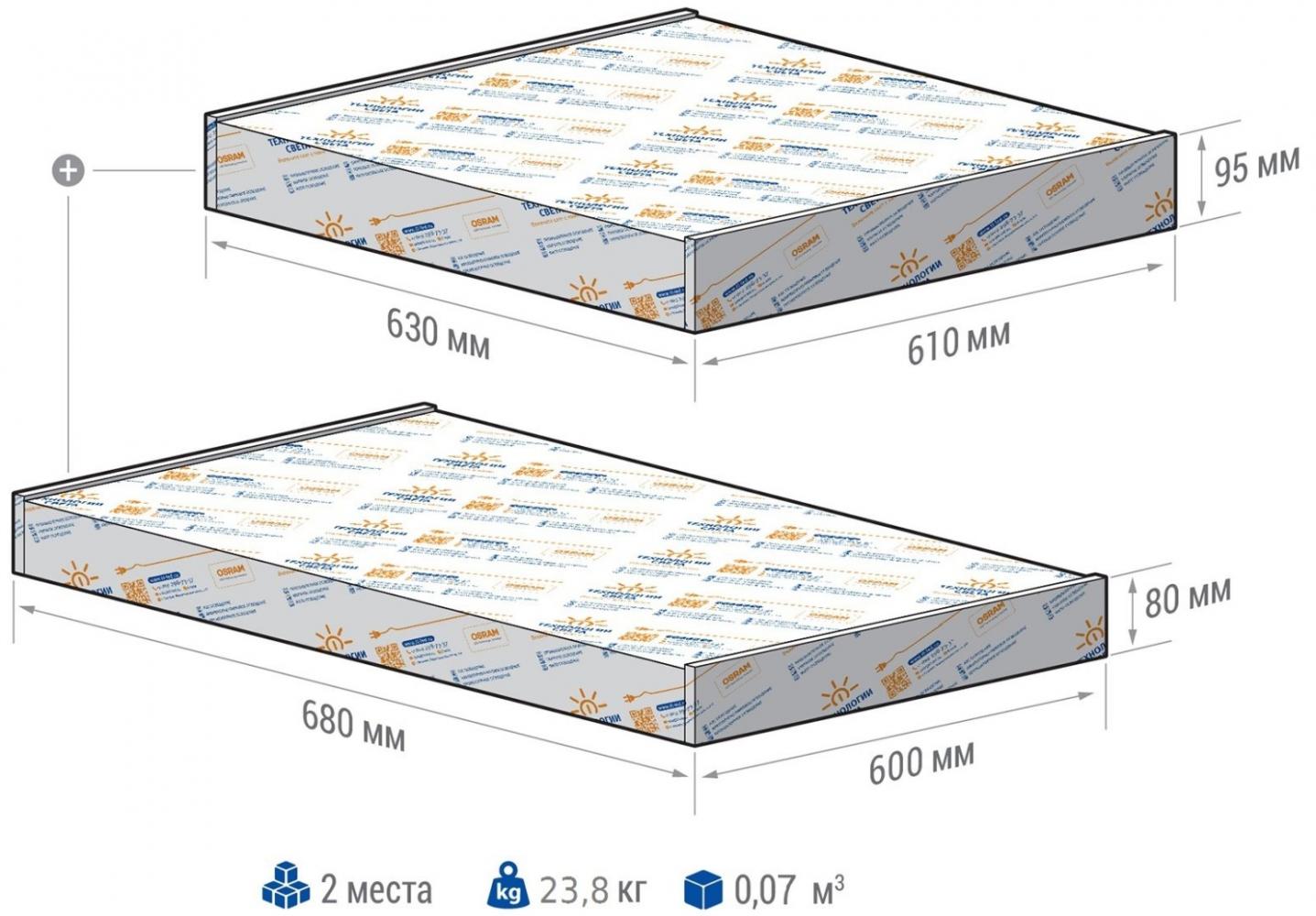

- Габариты коробки, ДхШхВ, мм
- 680х600х80
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 23,2
- Масса брутто, кг
- 23,8
- Объем коробки, м3
- 0,033
- Длина коробки, мм
- 680
- Ширина коробки, мм
- 600
- Высота коробки, мм
- 80
Паспорт
Спецификация
IES-файл
Бесплатный расчет наружного освещения
Светотехнический расчет (проект) с использованием светодиодных прожекторов – это подбор компонентов наружной или внутренней системы освещения, которые при наименьших финансовых затратах обеспечат энергоэффективный, безопасный и комфортный свет, отвечающий как нормативным требованиям, так и потребностям заказчика.
Главная цель расчета наружного освещения – определить правильное расположение, высоту установки, угол наклона и количество прожекторов определенной мощности, угла раскрытия светового потока, светоотдачи и других характеристик, которые обеспечат необходимый уровень освещения на расчетных поверхностях в соответствии с действующими нормами и техническому заданию клиента.
Юстировка прожекторов
Юстировка прожекторов наружного освещения — это регулировка/выставление направления светопотока источника света на освещаемую поверхность с целью достижения определенного техзаданием уровня освещенности, который отвечает установленным требованиям.
Главная цель юстировки – определение правильного расположения и угла наклона осветительного прибора. В противном случае неравномерная засветка приведет к появлению большого количества затемненных зон, что не только снизит эффективность освещения, но и вызовет зрительный дискомфорт, а это сделает эксплуатацию объекта небезопасной.
Архитектурная подсветка мурала
По заказу администрации города (г. Аксай) местные художники на стене высотного жилого дома нарисовали портрет маршала Жукова. Высота портрета составляла 45 метров, ширина 15 метров. Граффити создали к 75-летию Победы в Великой Отечественной войне.
Нашей компании следовало организовать равномерную подсветку портрета полководца Победы. Предстояло добиться того, чтобы весь световой поток попадал только на изображение, не ослеплял прохожих и жильцов соседних домов.
Сделав светотехнический расчет, мы подобрали оптимальную мощность прожекторов линейки TL-PROM SM FL с требуемым углом раскрытия светового потока. Для архитектурно-фасадного освещения такого типа лучше всего подошли прожекторы с КСС К30 (концентрированной линзой 30°).
Расчет архитектурного освещения
Архитектурное освещение зданий, памятников и ландшафта стала неотъемлемой частью вечерней иллюминации любого города. Залитые огнями фасадной подсветки деловые кварталы и улицы, зоны отдыха и развлечений радуют глаз, создают особую визуальную атмосферу, комфортную для жителей и гостей.
К нам обратился застройщик с имеющейся у него концепцией освещения фасадов, созданной дизайнером, которую нам необходимо было воплотить в жизнь.
Произведенный расчет показал, что светодиодные фасадные линейные светильники серии TL-ARCH LINE и светодиодные прожекторы линейки TL-PROM SM FL, имеющиеся в нашем ассортименте, как нельзя лучше подходят для решения этих задач.
