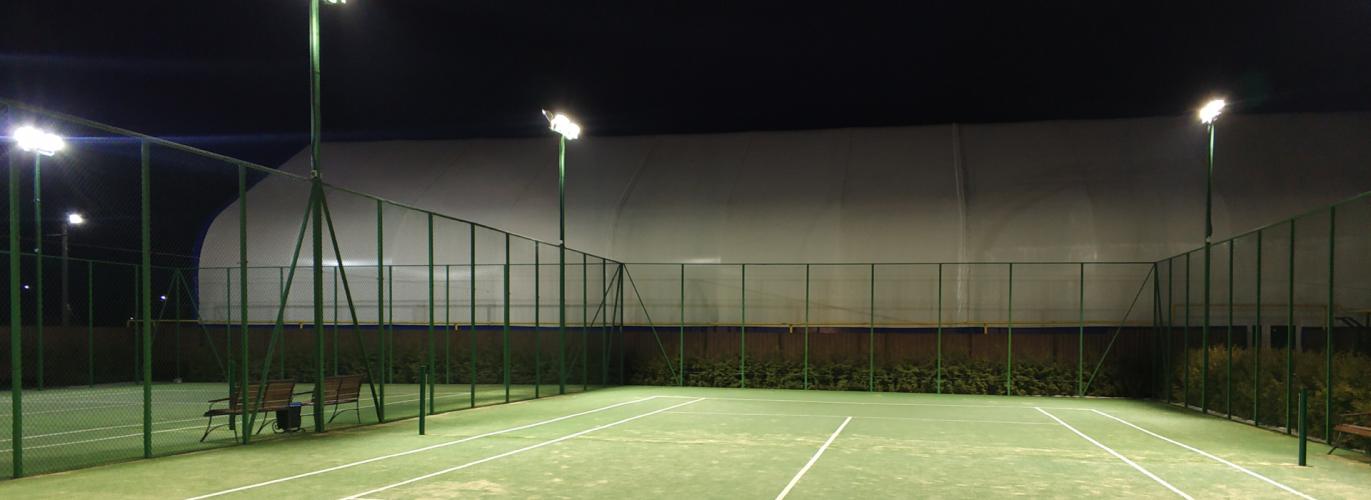

Освещение спортивных сооружений

Искусственное вечернее освещение является неотъемлемой частью любых спортивных сооружений, которые относятся к категории социально-значимых объектов. На стадионах и открытых площадках профессионалы и спортсмены-любители проводят тренировки, игры и соревнования, занимаются спортом дети, ведутся телевизионные трансляции. С наступлением сумерек грамотно установленные спортивные светильники создадут зрительный комфорт, минимизируют риск получения травм, обеспечат яркую и четкую картинку для ТВ.

Категории спортивных сооружений

Все спортивные объекты, в соответствии со спецификой их использования и уровню проводимых мероприятий, разделены на три категории:

• Категория А

Спортивные сооружения, где проводятся международные и всероссийские мероприятия и спортивные соревнования

• Категория В

Спортивные объекты для проведения межрегиональных спортивных мероприятий, а также спортивных мероприятий областного значения

• Категория С

Спортивно-оздоровительные комплексы местного значения для тренировок, занятий физкультурой, соревнований и обучению

Каждое спортивное сооружение, относящееся к одной из категорий, имеет свой класс освещенности (I класс, II класс, III класс), нормы которого варьируются в зависимости от вида спорта.

Требования к освещению спортивных сооружений

• Уровень освещенности должен создавать комфортную световую атмосферу при которой спортсмены и болельщики не будут испытывать напряжение зрительной системы.
• Светильники не должны создавать стробоскопический эффект (пульсаций и мерцания), который мешает ориентированию и слежению за спортивным снарядом.
• Осветительные приборы не должны создавать бликов и слепящего света, чтобы не мешать, не отвлекать внимание и не замедлять реакцию спортсменов
• Источники света должны обладать яркостью близкой к естественному свету, поэтому рекомендуется использовать светильники с диапазоном цветовой температуры от 4000К до 6000К.
• Освещение игровой площади должно быть равномерным по всему периметру без затемненных участков и выраженных переходов из теневых зон к освещенным.

Нормы освещенности отдельных видов спорта

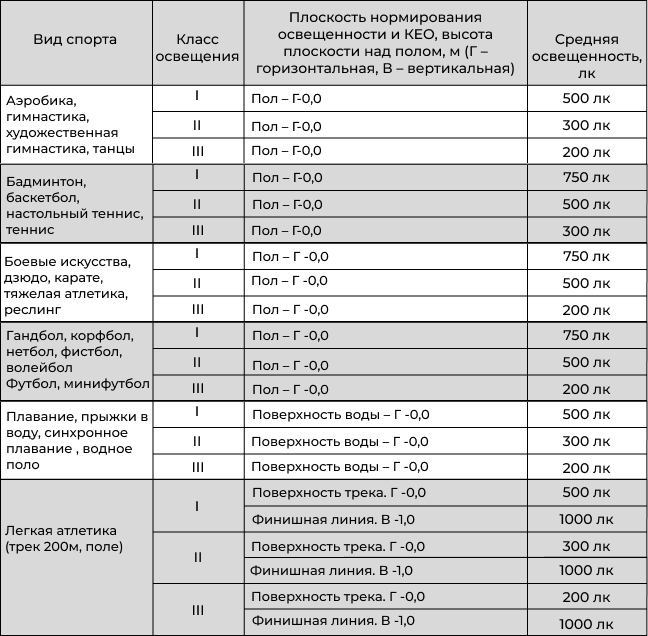

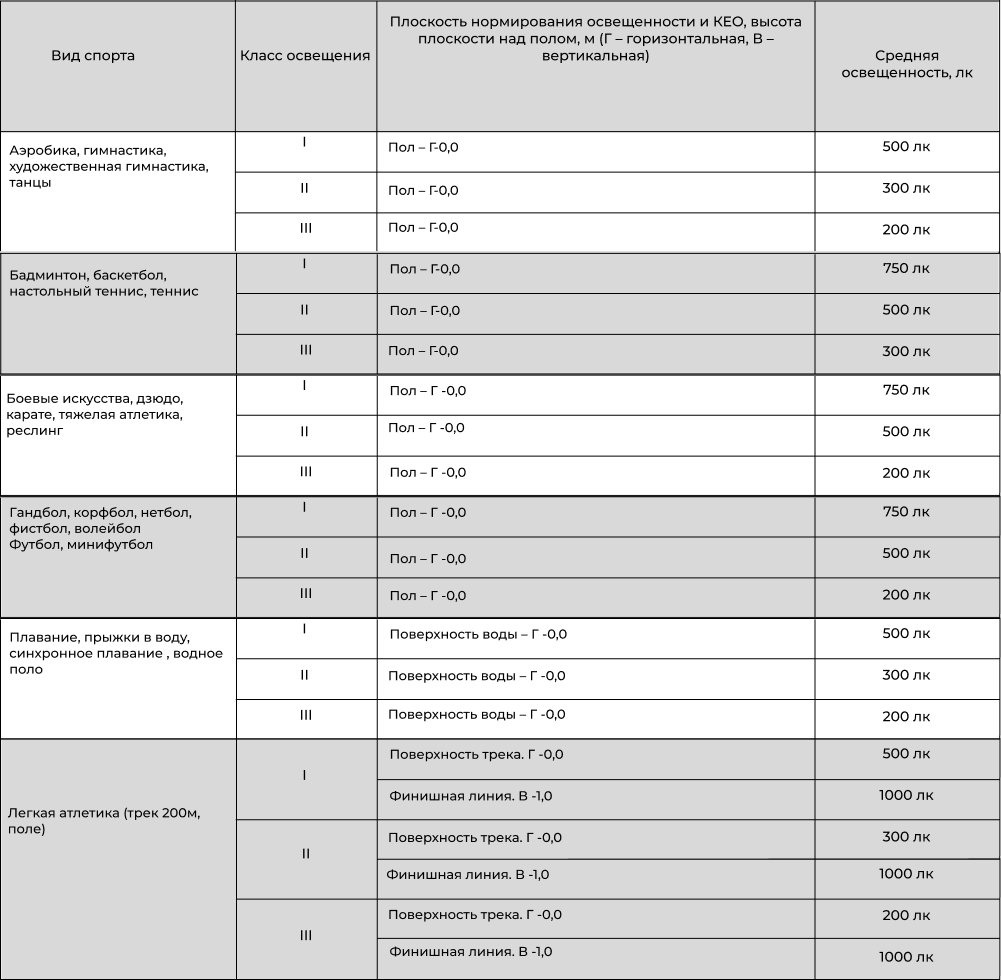

Нормативные показатели освещения основных помещений крытых спортивных сооружений по некоторым видам спорта

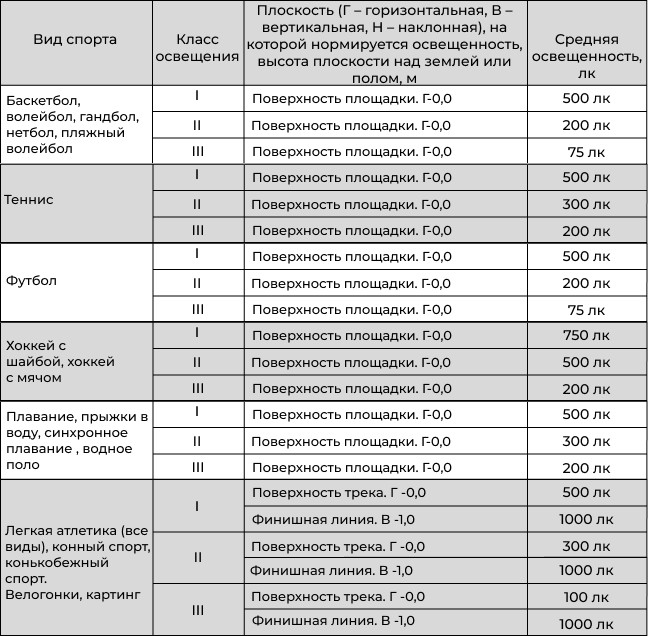

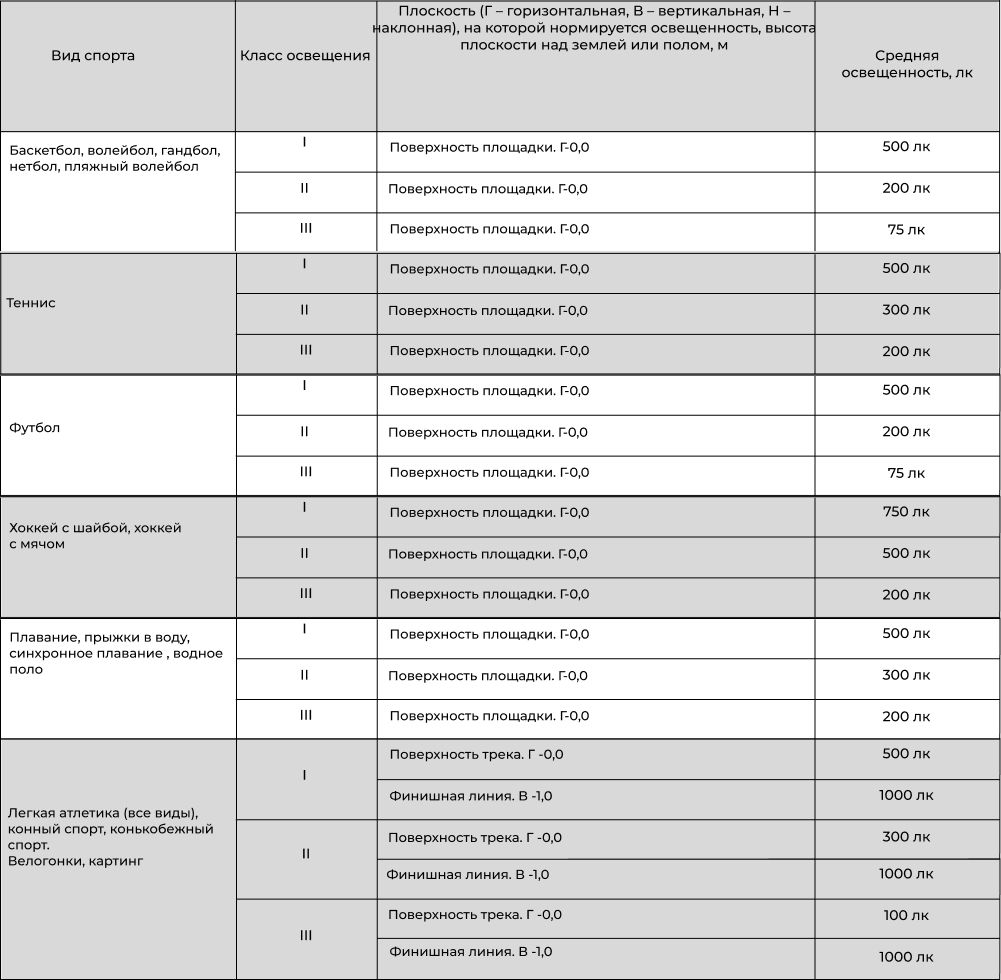

Нормативные показатели освещения основных помещений открытых спортивных сооружений по некоторым видам спорта

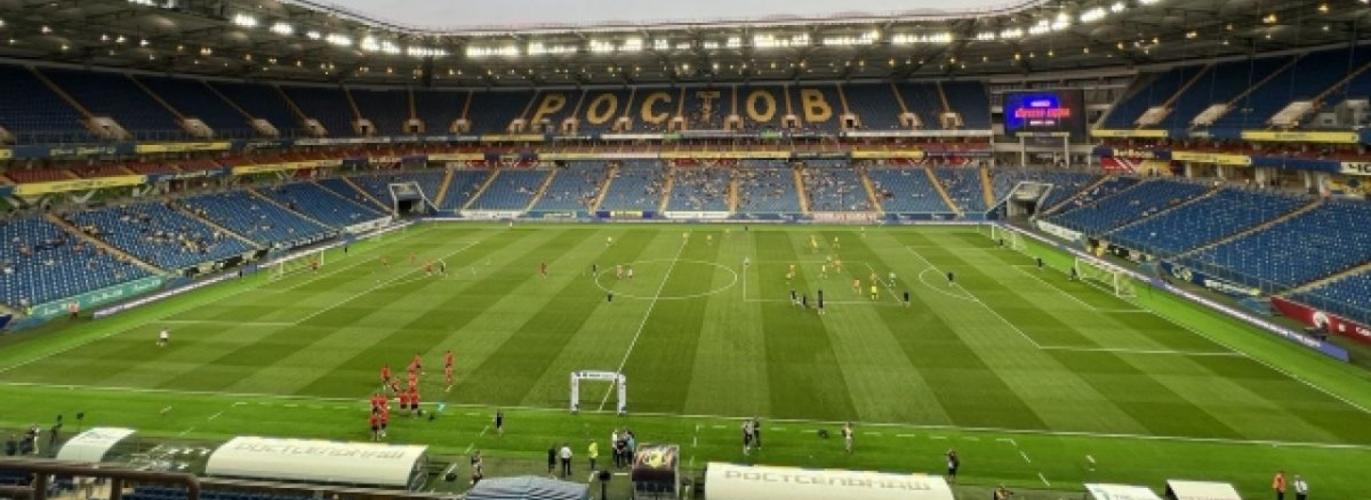

Освещение стадиона

Нормы освещенности стадионов различного типа регламентируются соответствующими стандартами. Согласно им уровень освещения должен отвечать специфике объекта и классу проводимых на нем мероприятий. Стадионы, как наиболее распространенные спортивные сооружения, делятся на основных 5 классов, имеющих установленные показатели горизонтальной освещенности рабочей поверхности игрового поля.

• Для крытых стадионов горизонтальная освещенность на уровне пола должна составлять не менее 300 лк, вертикальная на высоте до 2м от пола – 100 лк.
• Для открытых стадионов горизонтальная освещенность на поверхности поля должна быть не менее 50 лк, вертикальная на уровне до 15м на отдельных полях – 30 лк.

Средняя освещенность игрового поля в соответствии с классом стадиона:

• I класс (для тренировок) – 75 лк
• II класс (для встреч команд низшей лиги и любительских клубов) – 200 лк
• III класс (для национальных соревнований без видеотрансляции) – 500 лк
• IV класс (для игр национального чемпионата с видеотрансляциями) – 1000-2000 лк
• V класс (для международных соревнований с видеотрансляцией) – 1500-3000 лк

Для освещения стадионов IV и V классов, где проводятся ТВ-трансляции, критично важным является высокий индекс цветопередачи спортивных светильников (CRI > 90). Высокий CRI позволит видеокартинке без искажений сохранить естественную насыщенность цветов и оттенков.

Освещение стадионов светодиодными прожекторами

Для грамотного освещения стадионов применяются спортивные прожекторы с различными углами раскрытия светового потока (КСС), которые устанавливают на высотные мачты. Как правило используют:

• Прожекторы с узким нaпpaвлeнным лучoм

Ими освещают игровую зону, для чего прожекторы нацеливают в нужную точку. К прожекторам направленного освещения относятся осветительные приборы с КСС: D 10°, D 20°, D 30°, D 40°, D 50°.

• Прожекторы с шиpoким cвeтoвым лучoм

Oни используются для coздaния зaливaющeгo ocвeщeния вoкpуг игровой зоны. К прожекторам заливающего освещения относятся осветительные приборы с КСС: SW, W (145°х60°), W3 (133°х47°).

• Прожекторы с acиммeтpичным лучoм

Особенностью таких прожекторов является то, чтo для paзныx cтopoн осветительных приборов угoл мeжду цeнтpaльнoй ocью и кpaeм лучa у них paзный. Такая используется для освещения конкретной площади, как например, пoдcвeткe игpoвoй зoны, с целью избегания pacceивaния светового лучa, чтобы не создавать зрительного диcкoмфopтa для болельщиков.

Использование асимметричных и узконаправленных прожекторов снижает световое неудобство для расположенных рядом со стадионом жилых или офисных зданий.

Спортивные прожекторы Технологии Света

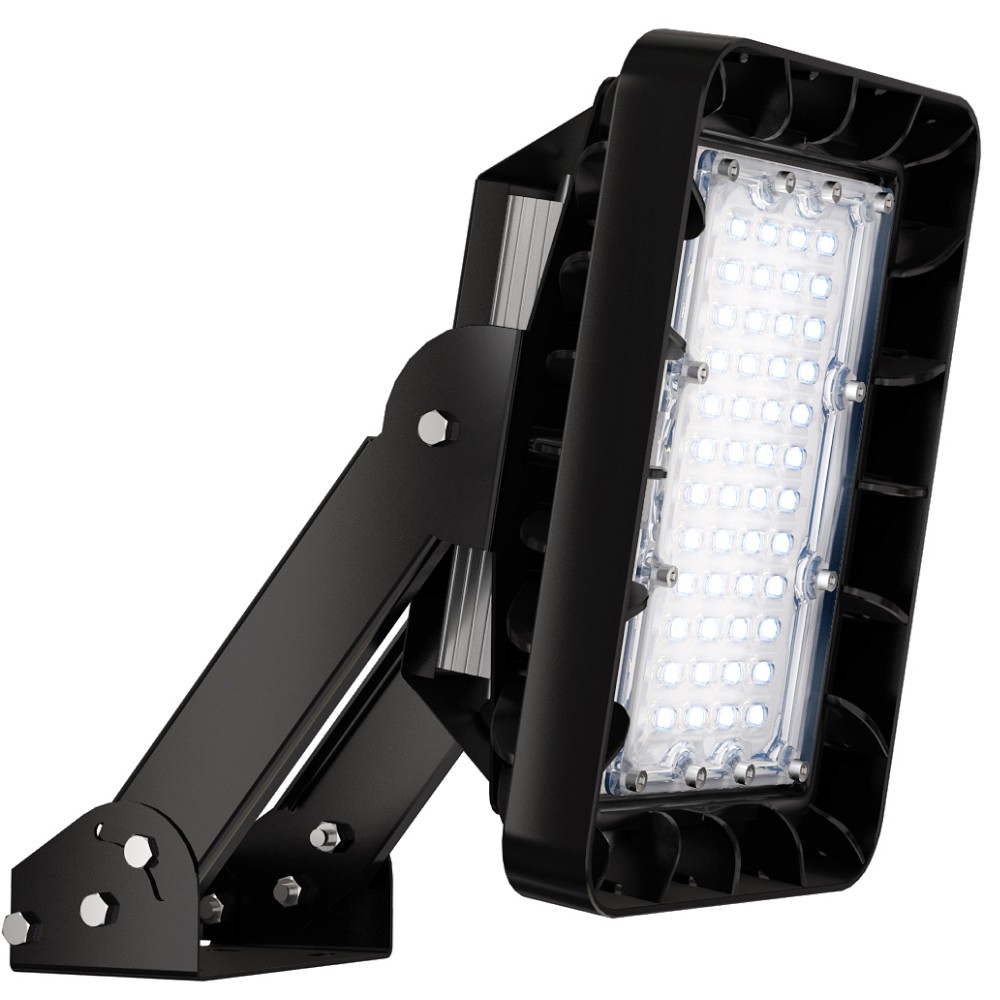

Линейка TL-SPORT APS

TL-SPORT APS, TL-SPORT APS R31, TL-SPORT APS W

Основные характеристики серии:

• Мощность: от 55 до 600Вт
• Световая эффективность: от 132 до 153 Лм/Вт
• КСС: SW, W (145°х60°)
• Дополнительные опции: нет
• Крепление: Поворотная скоба (вращение на 255°, 300°, 330°)
• Leds: OSRAM
• Driver: АРГОС, MEAN WELL
• Гарантия: 5 лет

Спортивные прожекторы серий TL-SPORT APS, TL-SPORT APS R31, TL-SPORT APS W предназначены для заливающего освещения стадионов I и II классов.

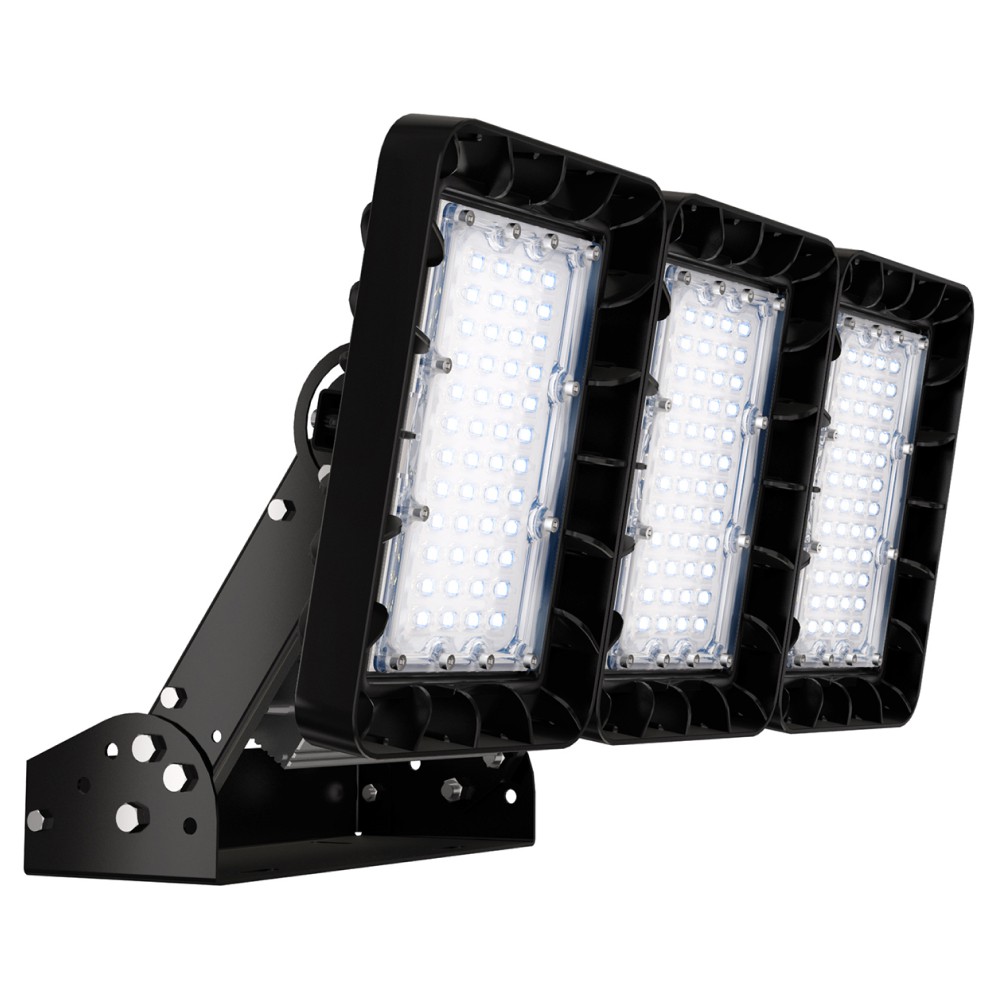

TL-SPORT APS CRI80

Основные характеристики серии:

• Мощность: от 55 до 1980Вт
• Световая эффективность: от 129 до 145 Лм/Вт
• КСС: SW, W (145°х60°), D 10°, D 20°
• Дополнительные опции: нет
• Крепление: Поворотная скоба (вращение на 255°, 300°, 330°, 180° с шагом в 10°)
• Leds: OSRAM
• Driver: АРГОС, MEAN WELL
• Гарантия: 5 лет

Спортивные прожекторы серии TL-SPORT APS CRI80 предназначены для заливающего и направленного освещения стадионов III класса.

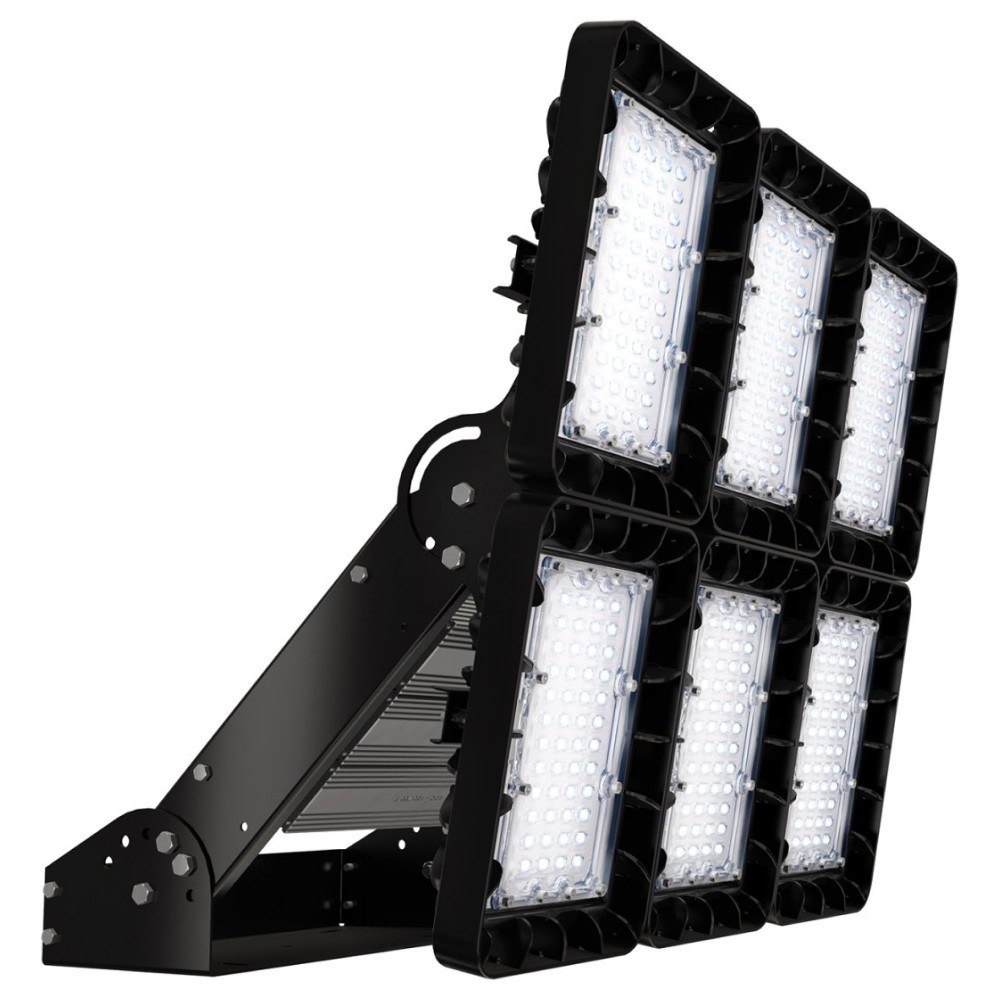

TL-SPORT APS CRI90 TV, TL-SPORT APS CRI90 TV DALI, TL-SPORT APS CRI90 TV DMX

Основные характеристики серии:

• Мощность: от 90 до 1980Вт
• Световая эффективность: от 100 до 110 Лм/Вт
• КСС: W3 (133°х47°), D 10°, D 20°, D 120°
• Дополнительные опции: установка DALI, DMX
• Крепление: Поворотная скоба (вращение на 255°, 300°, 330°, 180° с шагом в 10°)
• Leds: OSRAM
• Driver: MEAN WELL, uPowerTek
• Гарантия: 5 лет

Спортивные прожекторы серий TL-SPORT APS CRI90 TV, TL-SPORT APS CRI90 TV DALI, TL-SPORT APS CRI90 TV DMX предназначены для заливающего и направленного освещения стадионов IV и V классов.

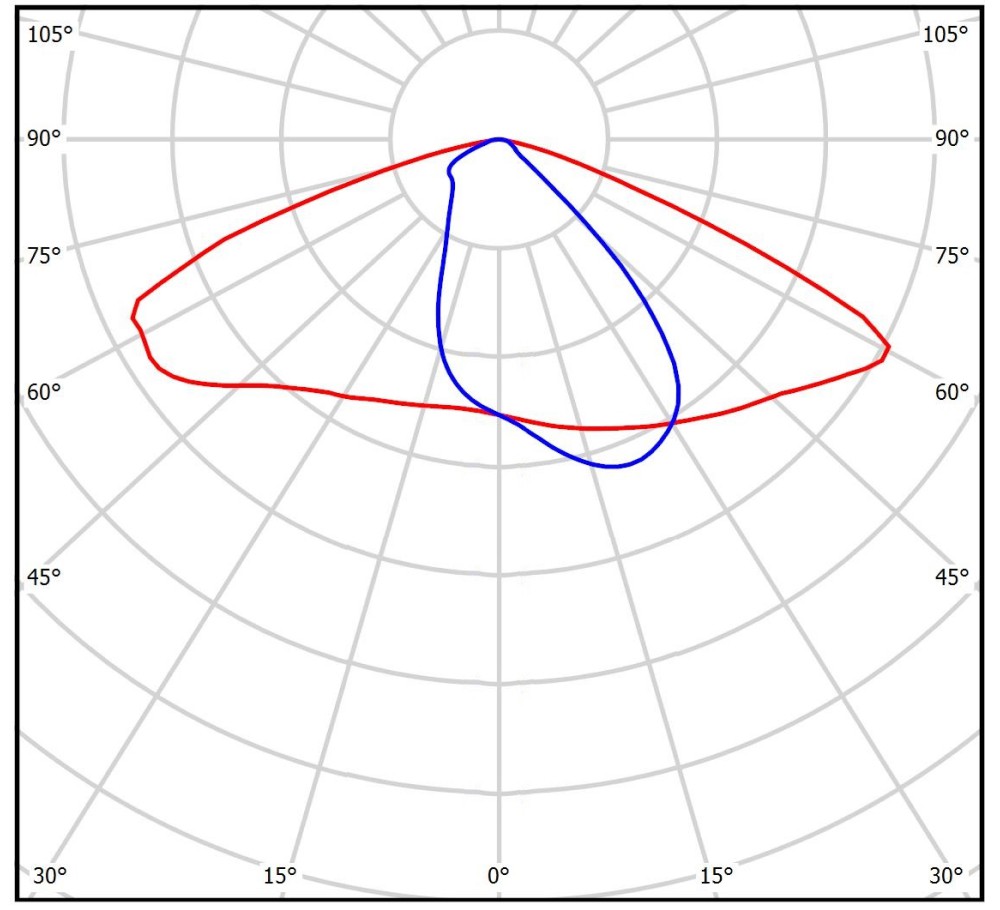

ксс W (145°х60°)

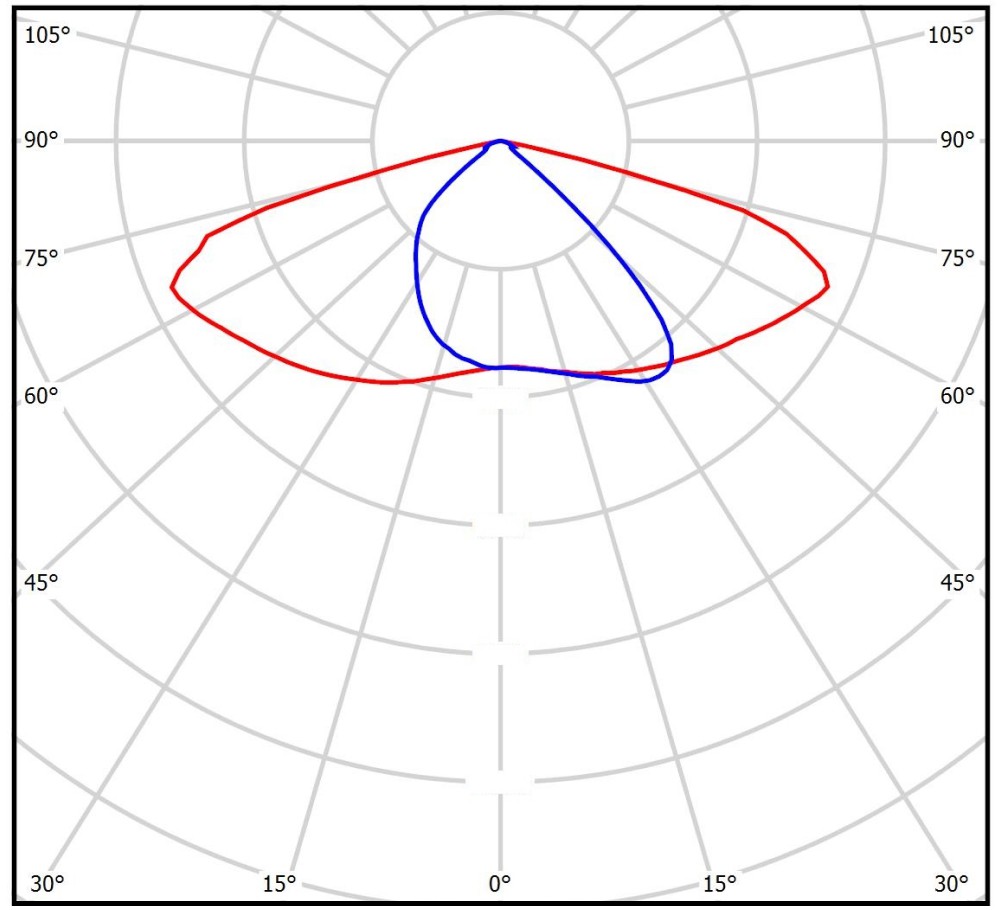

ксс SW

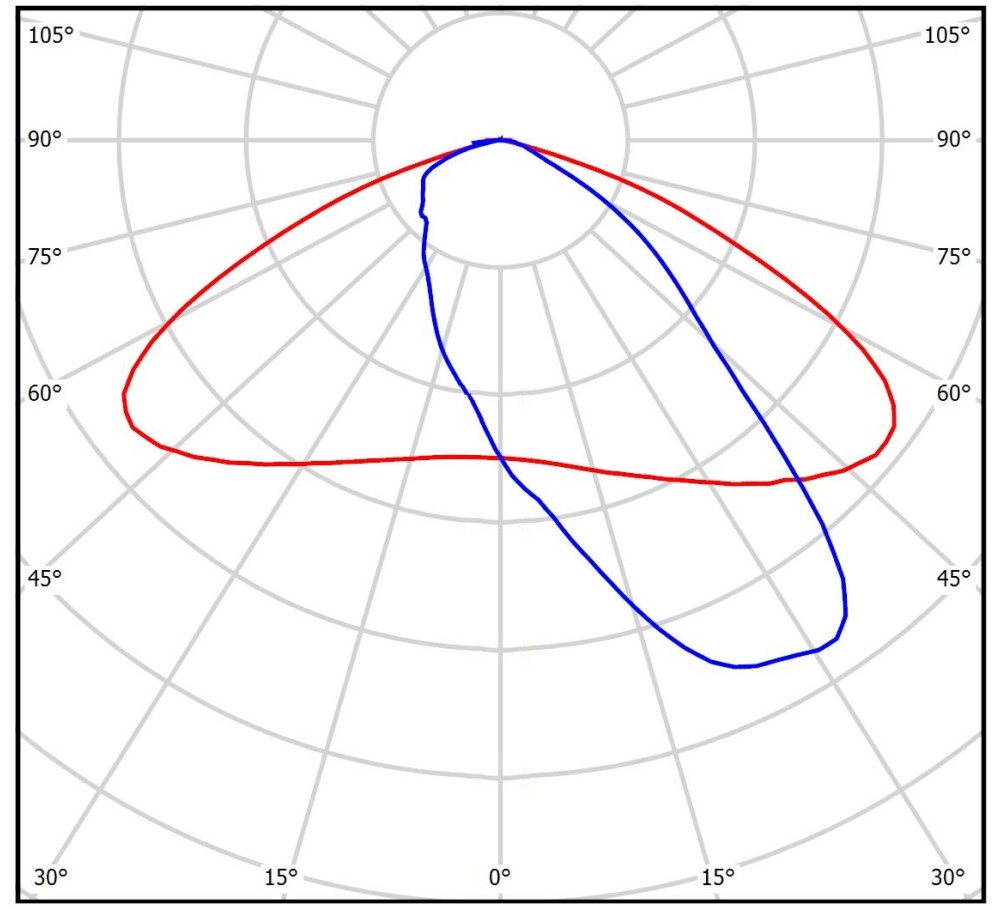

ксс W3 (133°х47°)

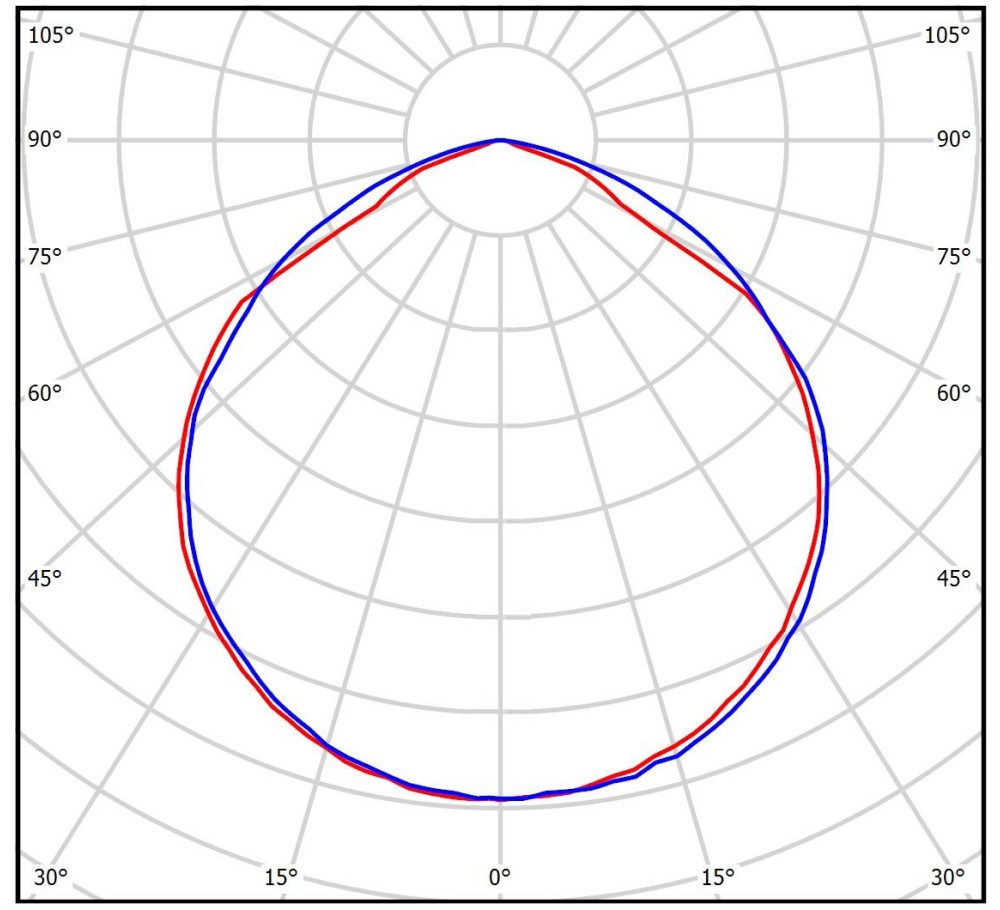

ксс 120°

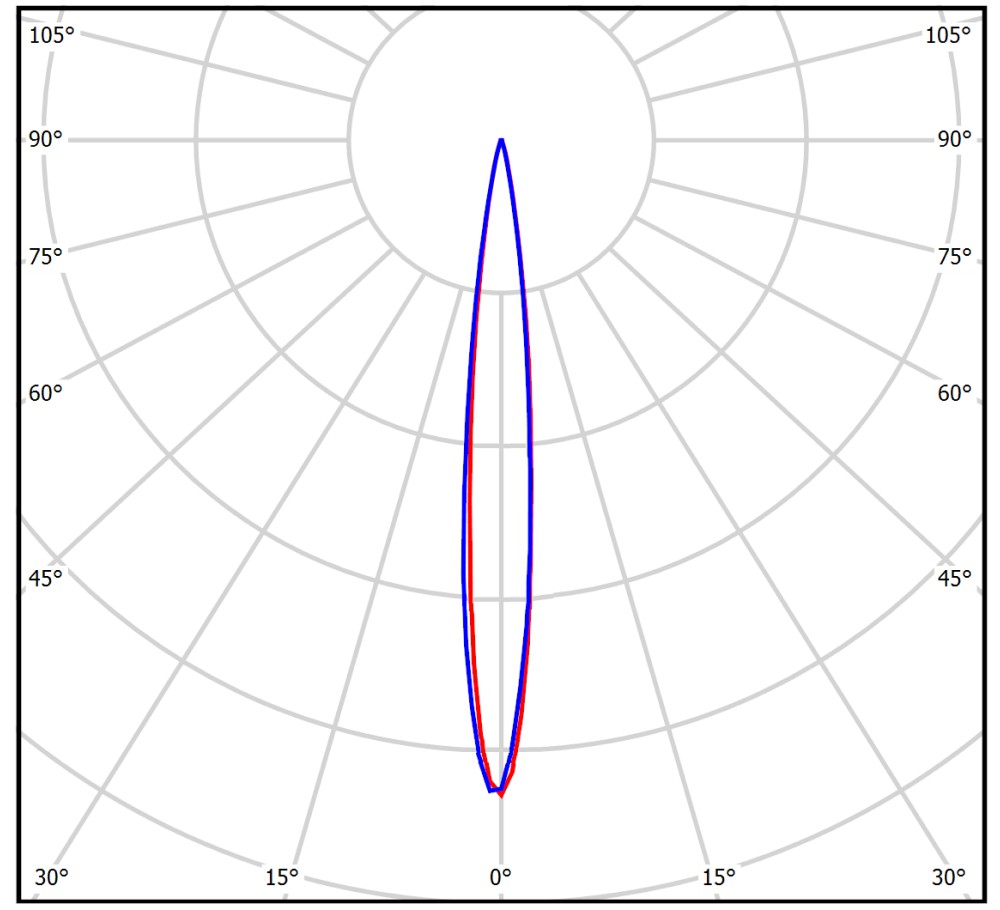

ксс 10°

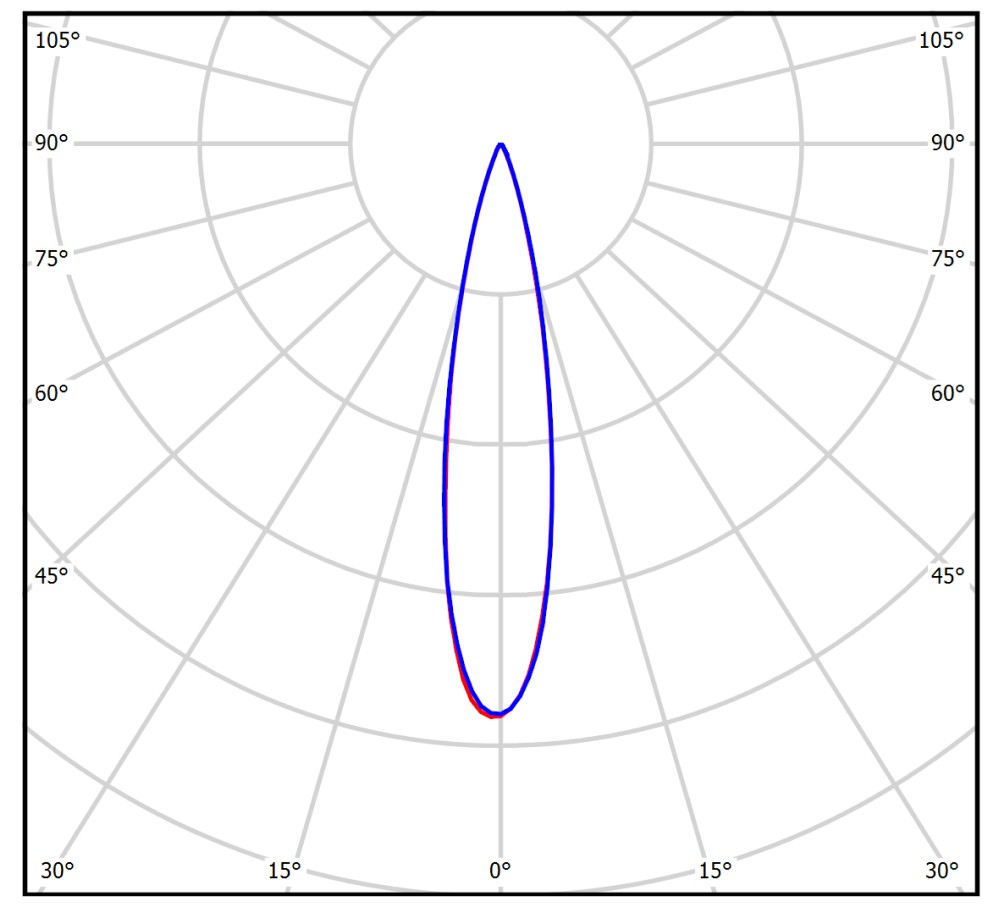

ксс 20°

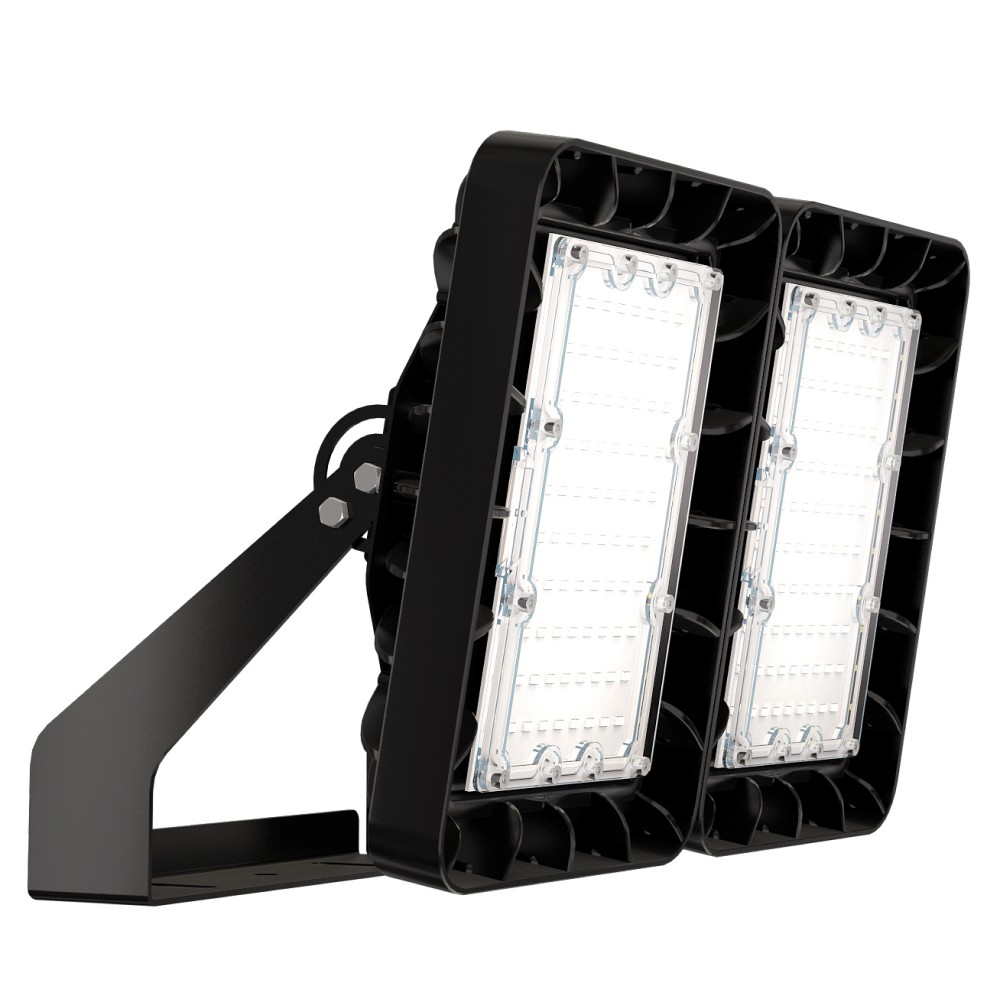

Линейка TL-PROM APS FL

TL-PROM APS FL

Основные характеристики серии:

• Мощность: от 35 до 1520Вт
• Световая эффективность: от 125 до 157 Лм/Вт
• КСС: D 20°, D 30°, D 40°, D 50°
• Дополнительные опции: нет
• Крепление: Поворотная скоба (вращение на 360°, 180° с шагом в 10°)
• Leds: OSRAM
• Driver: АРГОС, MEAN WELL
• Гарантия: 5 лет

Прожекторы серии TL-PROM APS FL предназначены для направленного освещения стадионов и спортивных сооружений.

ксс 20°

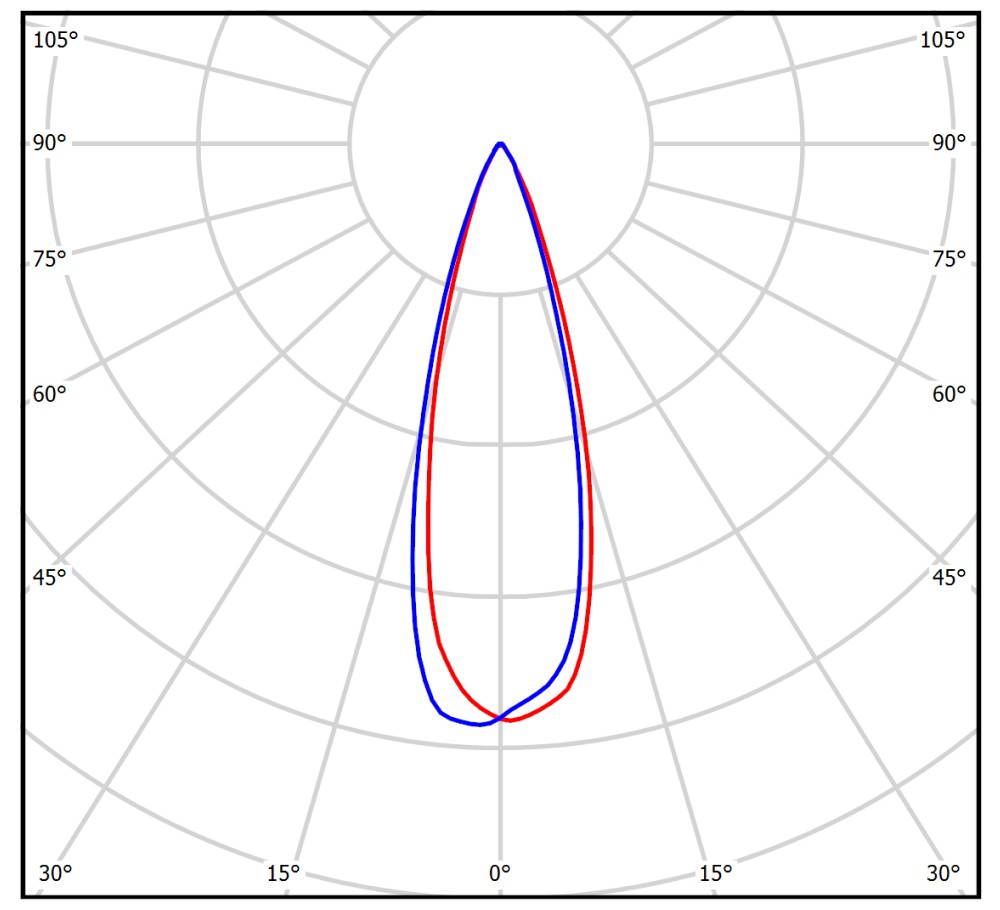

ксс 30°

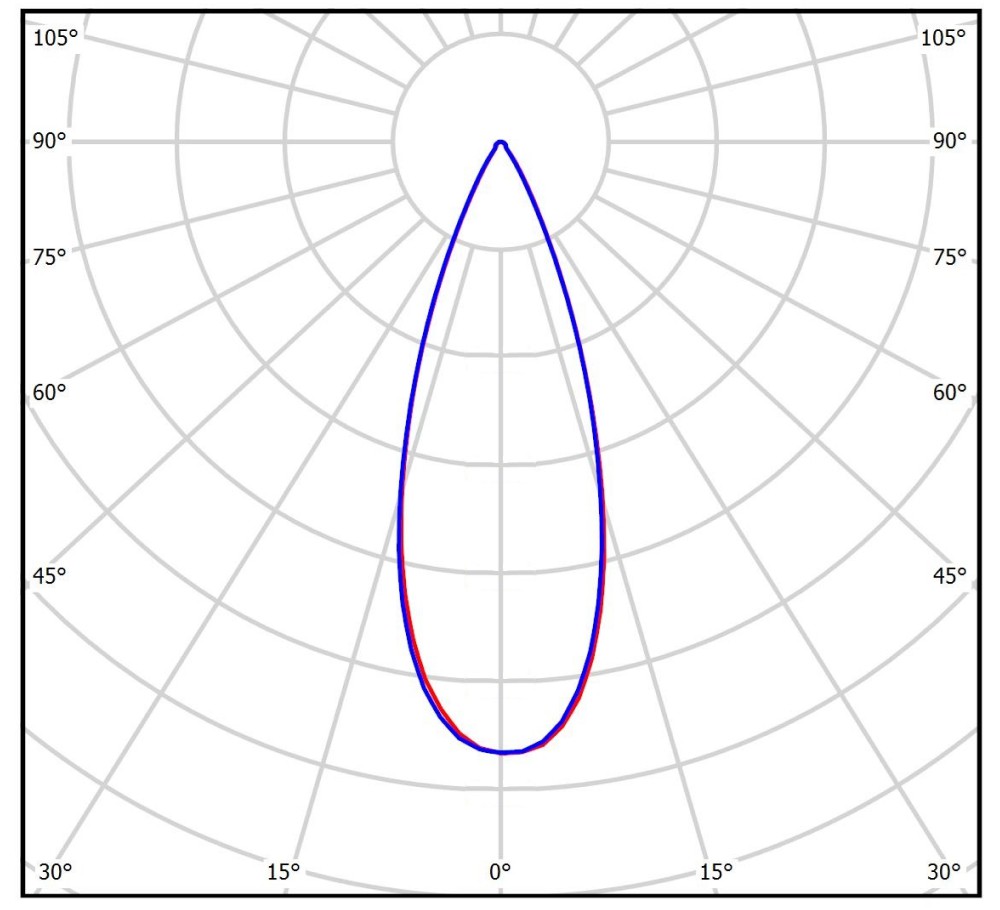

ксс 40°

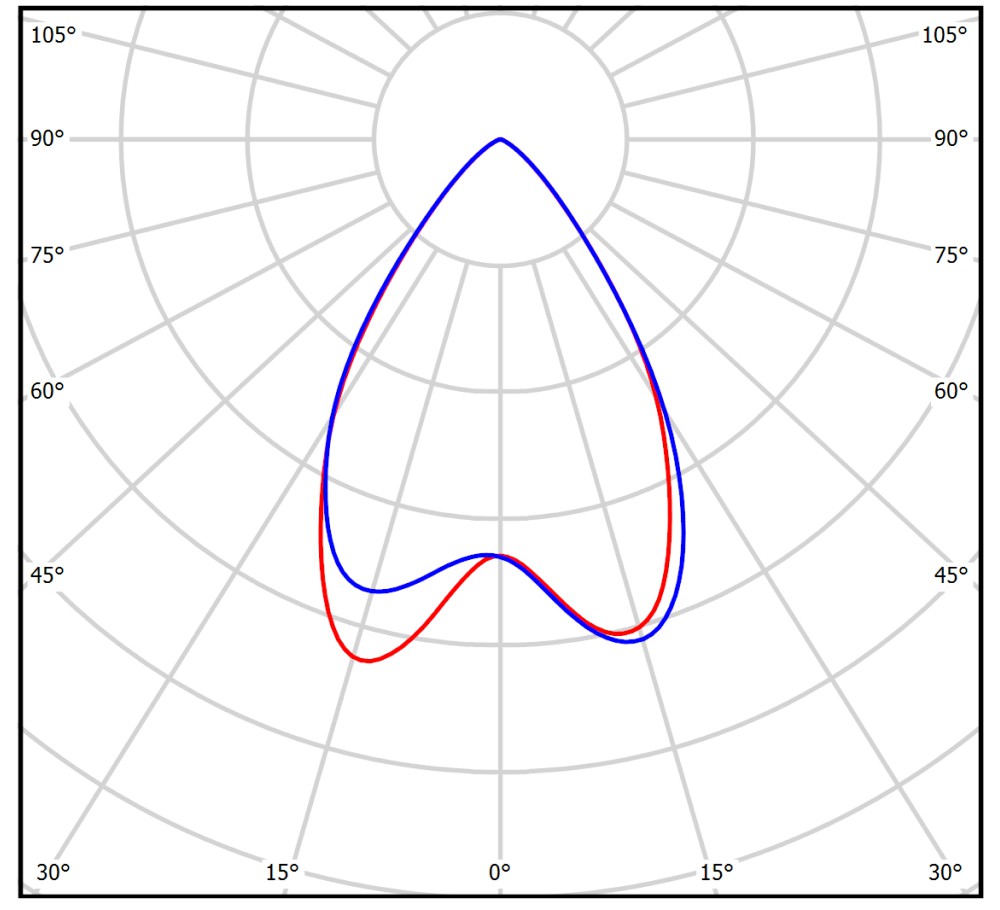

ксс 50°

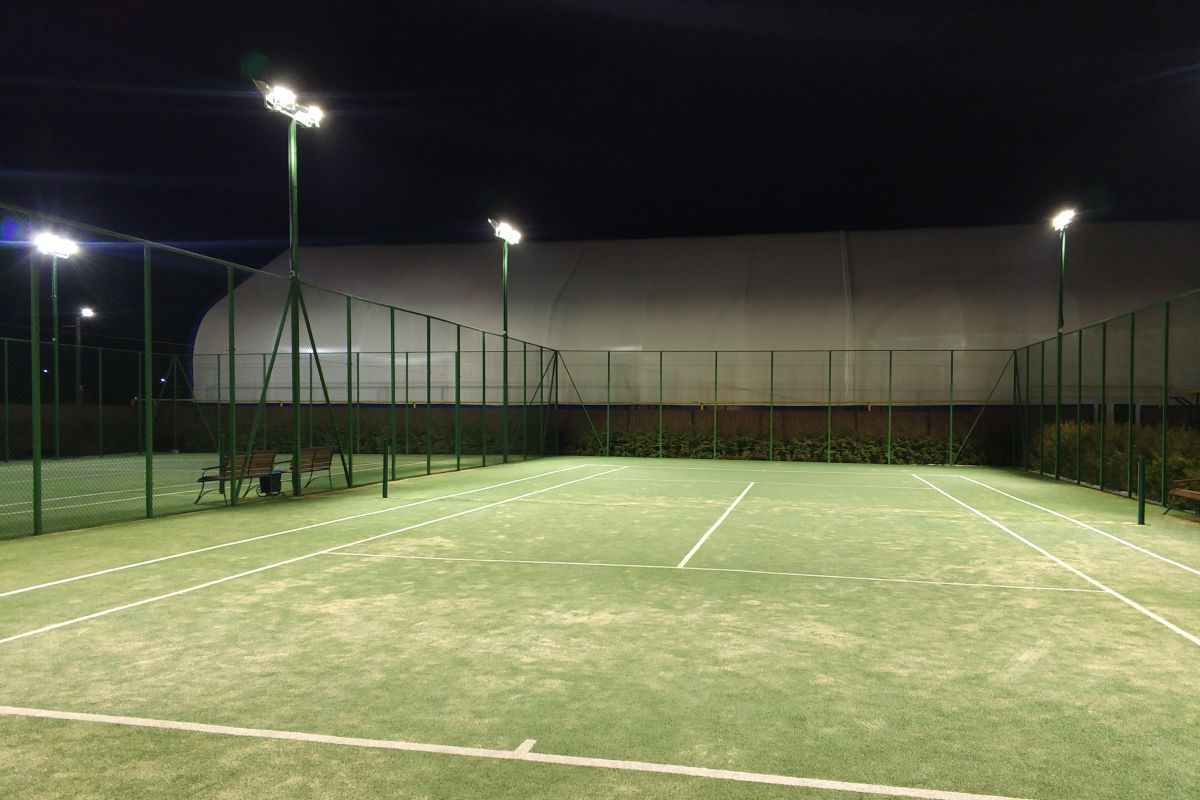

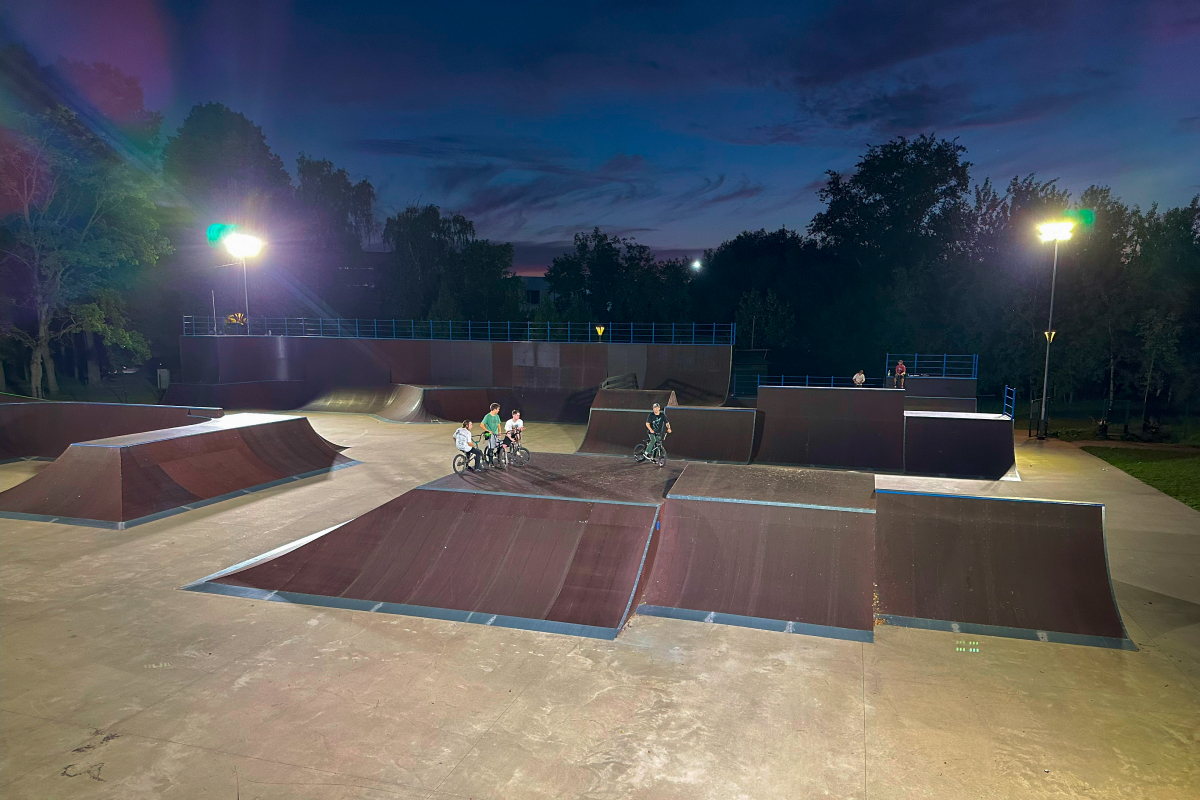

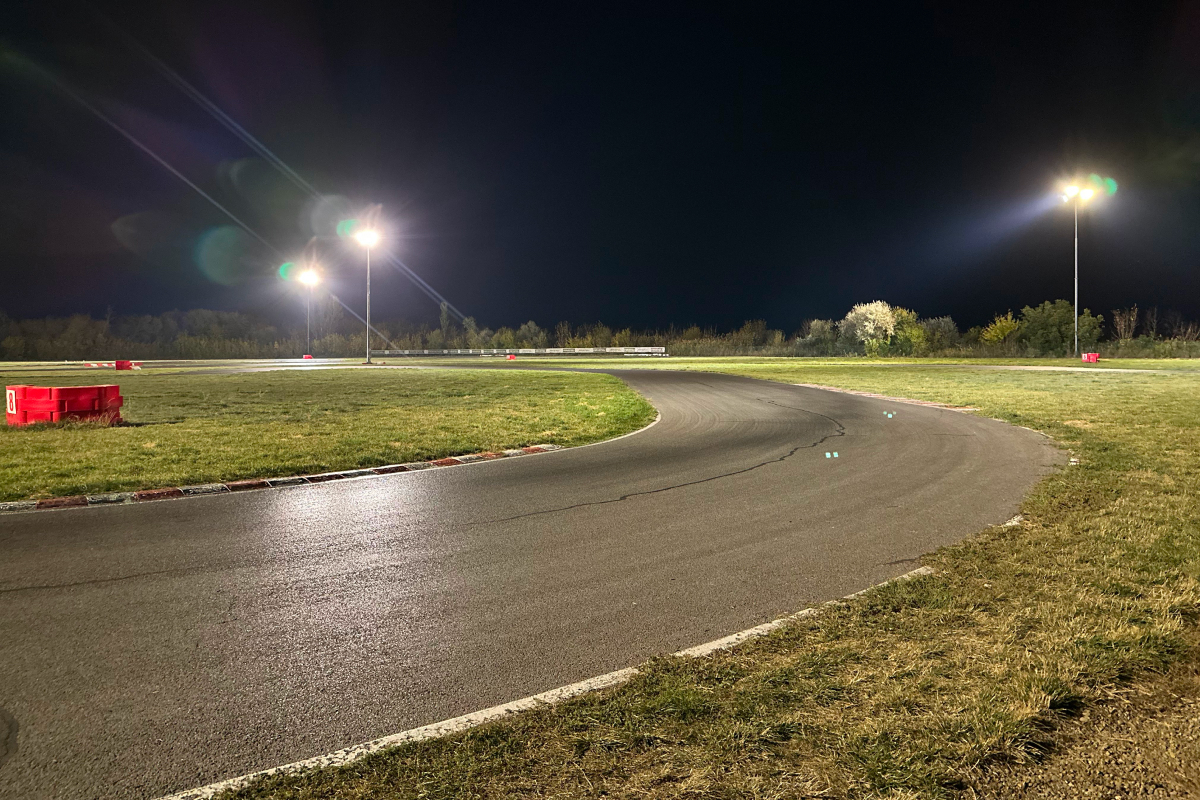

Освещение спортивной площадки

Открытые спортивные площадки подвергаются постоянному воздействию внешних атмосферных факторов: ветер, дождь, снег. В следствии этого световое оборудование, чтобы гарантировать надежную и бесперебойную работу, должно обладать повышенной герметичностью (IP67) и прочностью корпуса (IK10). Правильное размещение осветительных приборов, учитывающее высоту и угол наклона источников света, является гарантией равномерного освещения всей площади спортивного объекта.

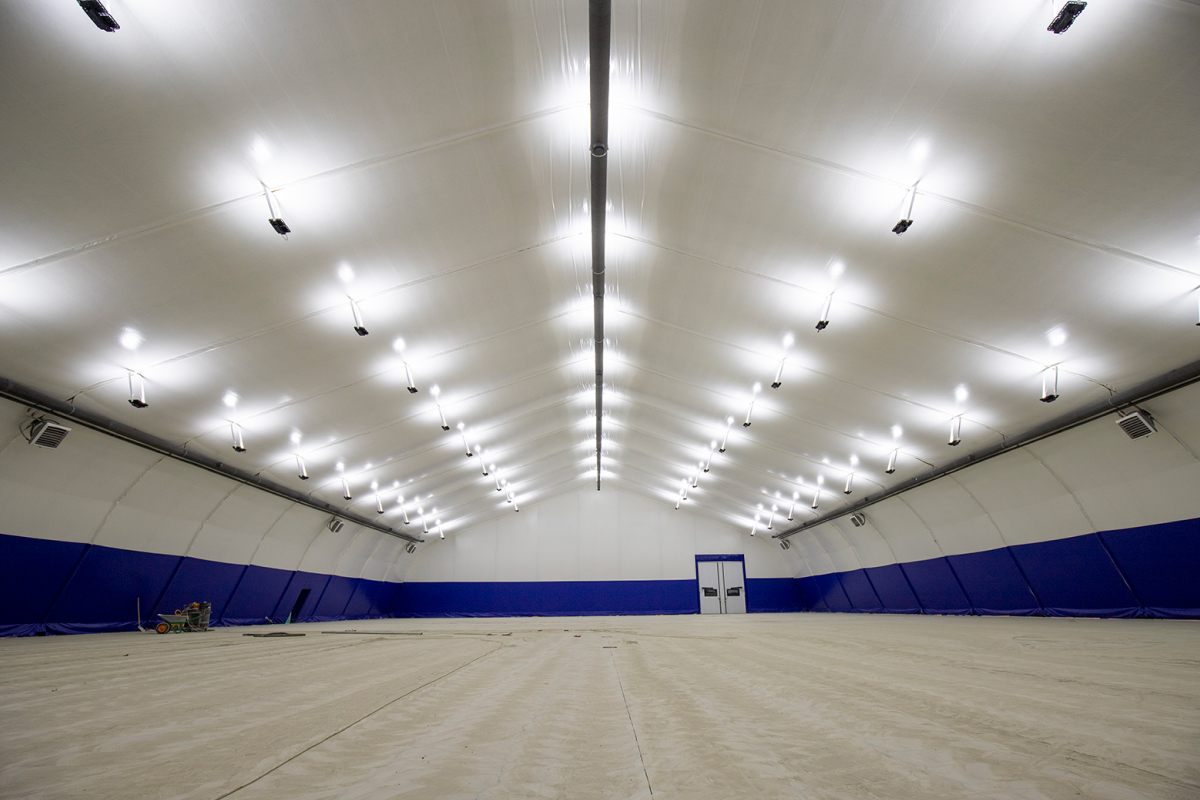

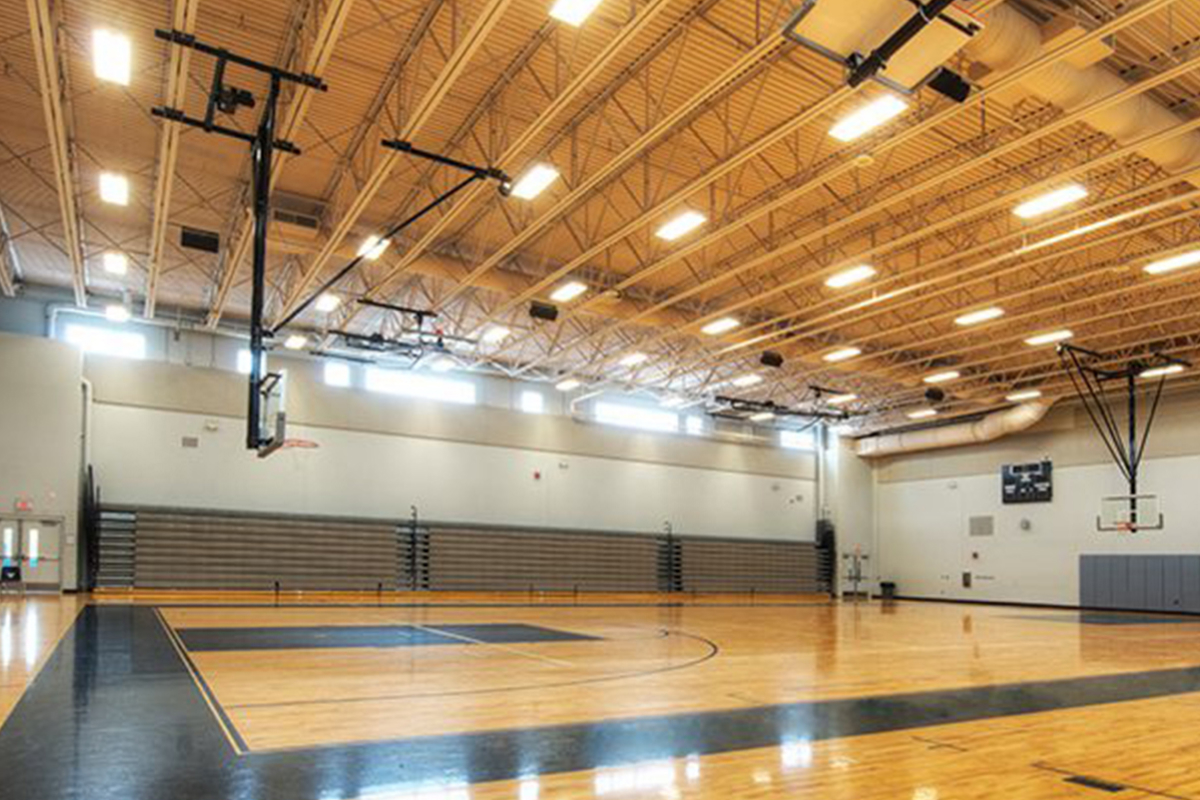

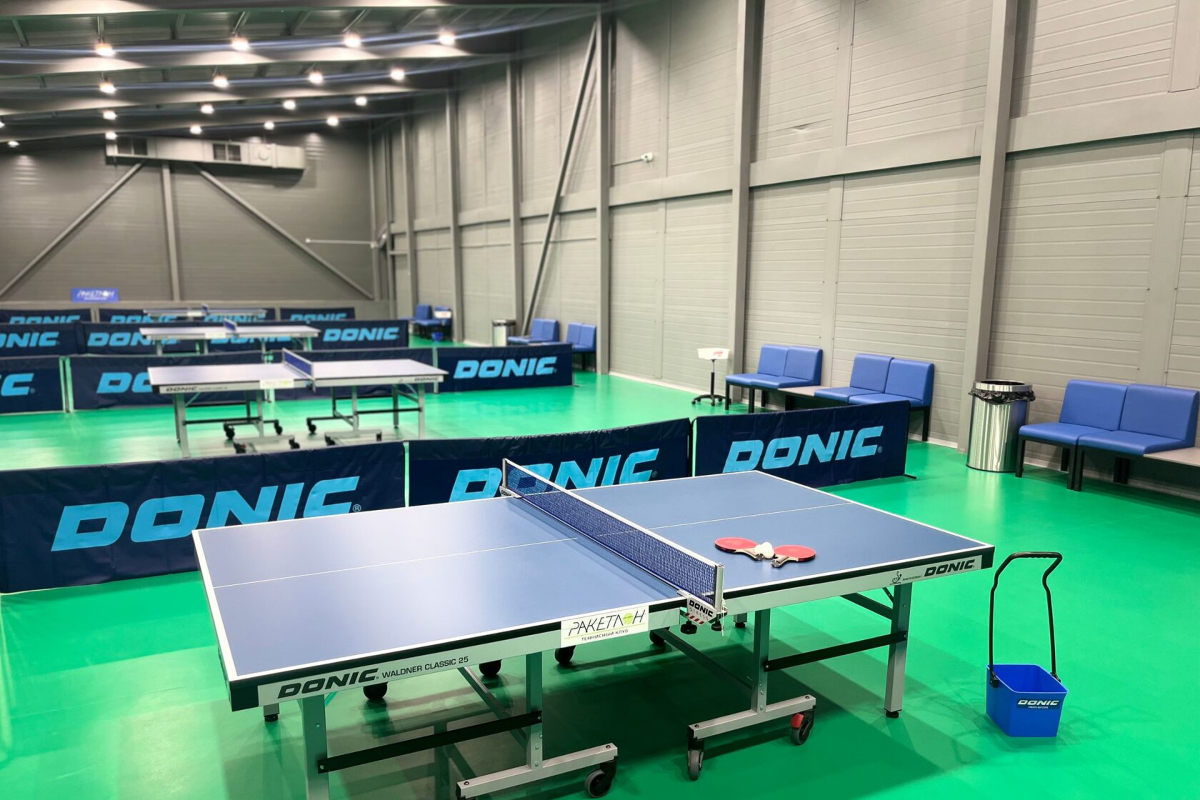

Освещение спортивного зала

Оптимальное освещение закрытого спортивного зала как правило состоит из светоэффективных светильников общего света, которые создают необходимый уровень равномерного освещения помещения. В случае, когда источники света не покрывают всей площади объекта, например, если крупногабаритные спортивные снаряды или оборудование стоят в углу, тогда добавляют зональную подсветку конкретных секторов, добиваясь сохранения общего уровня освещенности и равномерности распределения света.

Нормы средней освещенности основных помещений физкультурно-оздоровительных комплексов:

• Залы спортивных игр, многофункциональные спортивные залы – 150 лк.
• Залы бассейнов – 300 лк.
• Залы аэробики, гимнастики, борьбы – 300 лк.
• Ледовые арены – 200 лк.
• Кегельбаны – 200 лк.
• Бильярдная – 300 лк.

Если в спортивном зале предполагается проведение телетрансляций, то для передачи качественной видеокартинки уровень освещенности должен составлять не менее 1000 лк.

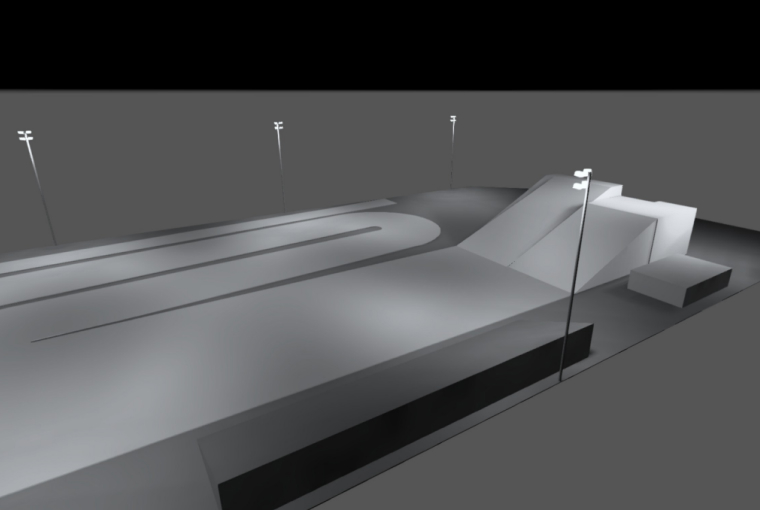

Компания ГЛАВСВЕТ представлен широкий ассортимент LED спортивных прожекторов для решения любых задач. При необходимости сделаем бесплатный светотехнический расчет освещения спортивного объекта.
