Светильники для опасных и особо опасных помещений

Светильники для опасных и особо опасных помещений делятся на два принципиально разных класса: взрывозащищенные светильники (Ex-маркировка) и светильники с защитной решеткой. Различие между ними заключается не в степени «прочности», а в характере угрозы и зоне применения. Взрывозащищенные светильники предназначены для сред, где присутствует взрывоопасная смесь газов, паров, пыли или волокон с воздухом. Светильники с защитной решеткой — для помещений, где нет взрывоопасной среды, но существует риск механического повреждения корпуса светильника (удары, вибрация, падение предметов) или требуется защита от случайного прикосновения к осветительному прибору. Выбор класса определяется категорией зоны по классификации взрывоопасных зон (ПУЭ, глава 7.3 и 7.4) и физико-химическими свойствами обращающихся веществ.

Светильники с решеткой

Светильники с защитной решеткой применяются в помещениях без взрывоопасной среды, но с высоким риском механического повреждения светильника. Это зоны классов П-I, П-II, П-IIa (пожароопасные) и обычные производственные помещения с ударными нагрузками: кузнечные цеха, литейные, деревообрабатывающие (кроме взрывоопасной пыли), склады с тяжелыми грузами, автомойки, спортивные залы, проходы с погрузчиками. Металлическая защитная решетка предотвращает разрушение рассеивателя при случайном ударе, так как осветительный прибор не имеет взрывозащитной оболочки. Степень защиты корпуса источника света может варьироваться от IP23 (открытый) до IP67 (герметичный), но именно решетка защищает осветительный прибор от механических воздействий. Такие светильники подходят для помещений, где проводятся работы с поднятием тяжестей, использованием тележек, кранов или есть риск падения инструмента.

Однако следует помнить, что защитная решетка не дает никакой защиты от воспламенения взрывоопасной смеси — если она проникнет внутрь корпуса, искра от неисправного светодиода или контакта может вызвать взрыв. Поэтому установка светильника с решеткой во взрывоопасной зоне (B-I и выше) категорически запрещена и грубо нарушает ПУЭ.

Взрывозащищенные светильники

Взрывозащищенные светильники обязательны к применению в зонах класса B-I, B-Ia, B-Ib, B-Iг, B-II, B-IIa (газы, пары) и B-II, B-IIa (горючая пыль) по ПУЭ. Конструкция взрывозащищенного светильника исключает возможность воспламенения окружающей взрывоопасной среды за счет одного из принципов: взрывонепроницаемая оболочка (Ex d), искробезопасная цепь (Ex i), повышенная защита (Ex e), герметизация компаундом (Ex m), кварцевое заполнение (Ex q) или масляное заполнение (Ex o). Корпус осветительного прибора выполняют из алюминиевого сплава с высоким содержанием кремния (не дающего искр при трении), нержавеющей стали или чугуна. Рассеиватель — из боросиликатного стекла, выдерживающего удар и термошок от сверхнизких или высоких температур. Все соединения имеют уплотнения из силикона или фторкаучука, исключающие проникновение газов внутрь.

Маркировка взрывозащиты наносится на корпус и содержит: уровень (1 — особо взрывоопасная, 2 — взрывоопасная), вид взрывозащиты, группу и температурный класс (T1–T6, где T6 — максимальная температура поверхности 85 °C). Для особо опасных помещений (зона B-I, например, нефтеперерабатывающие заводы, химические цеха, мазутные насосные) применяют осветительные приборы только с уровнем 1 (Ex d IIC T6 — для водорода, ацетилена; Ex d IIB T4 — для пропана, бензола). Для взрывоопасных пылевых сред (B-II, B-IIa) дополнительно указывается группа пыли (IIIA, IIIB, IIIC) и минимальная температура воспламенения пылевого облака. Эксплуатация взрывозащищенных светильников требует регулярной проверки состояния уплотнений и резьбовых соединений с моментом затяжки по спецификации завода-изготовителя, а также осмотра на наличие коррозии (особенно в химически агрессивных средах).

Различия в применении в соответствии классом зоны по ПУЭ

• Для опасных помещений (зона B-Ia — возможное образование взрывоопасной смеси при аварии, класс 2) допускается установка взрывозащищенных светильников уровня 2 (Ex d IIB T4 или Ex e II T2).
• Для особо опасных (зона B-I — постоянное или частое присутствие взрывоопасной смеси, класс 1) — обязательны источники света уровня 1 (Ex d IIC T6). Если в помещении проводятся работы с легковоспламеняющимися жидкостями (ЛВЖ) или горючими газами, требуется не только взрывозащита, но и стойкость корпуса к химическому воздействию (нержавеющая сталь AISI 316L для кислот и щелочей).
• Для пожароопасных помещений (зона П-I — обращение горючих жидкостей с температурой вспышки >61 °C, П-II — горючая пыль в слое) применяют осветительные приборы без взрывозащиты, но с защитной решеткой и степенью защиты корпуса не ниже IP65 (чтобы пыль не попадала внутрь). Так, например, В помещениях с выделением горючей пыли (мука, древесная мука, угольная пыль) светильники с решеткой должны иметь степень защиты IP65-IP67 (полностью пыленепроницаемые), при этом защитная решетка выполняет роль барьера от забивания корпуса пылью при уборке. В литейных и кузнечных цехах (без взрывоопасной среды, но с ударными нагрузками) применяют осветительные приборы с толстостенной решеткой и ударопрочным поликарбонатным рассеивателем.
• Для особо пожароопасных (зона П-Ia — складские помещения с горючей жидкостью в закрытой таре) допускаются осветительные приборы с решеткой без герметизации, если температура их поверхности не превышает 80 % температуры самовоспламенения жидкости.
• На наружных установках (зона B-Iг) используют взрывозащищенные светильники с коррозионно-стойким исполнением и дополнительным защитным козырьком от осадков.

Светодиодные светильники со взрывозащитой

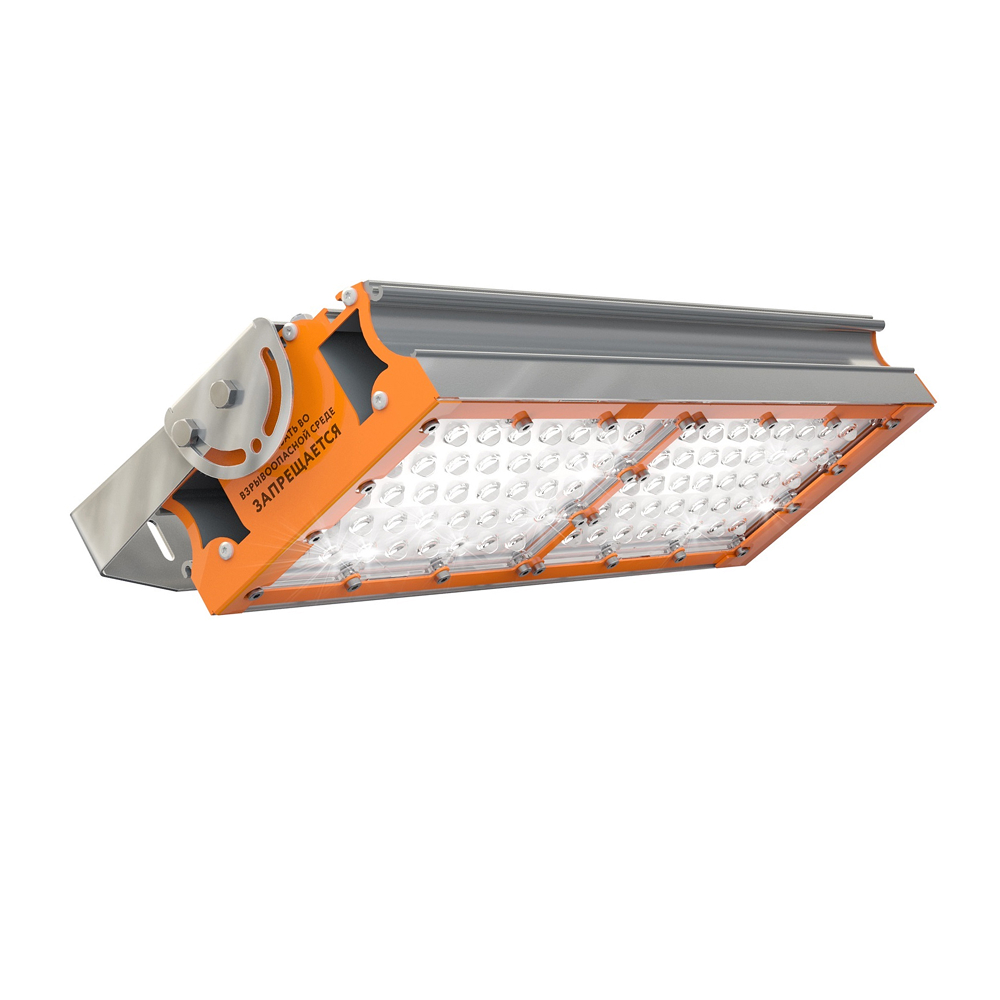

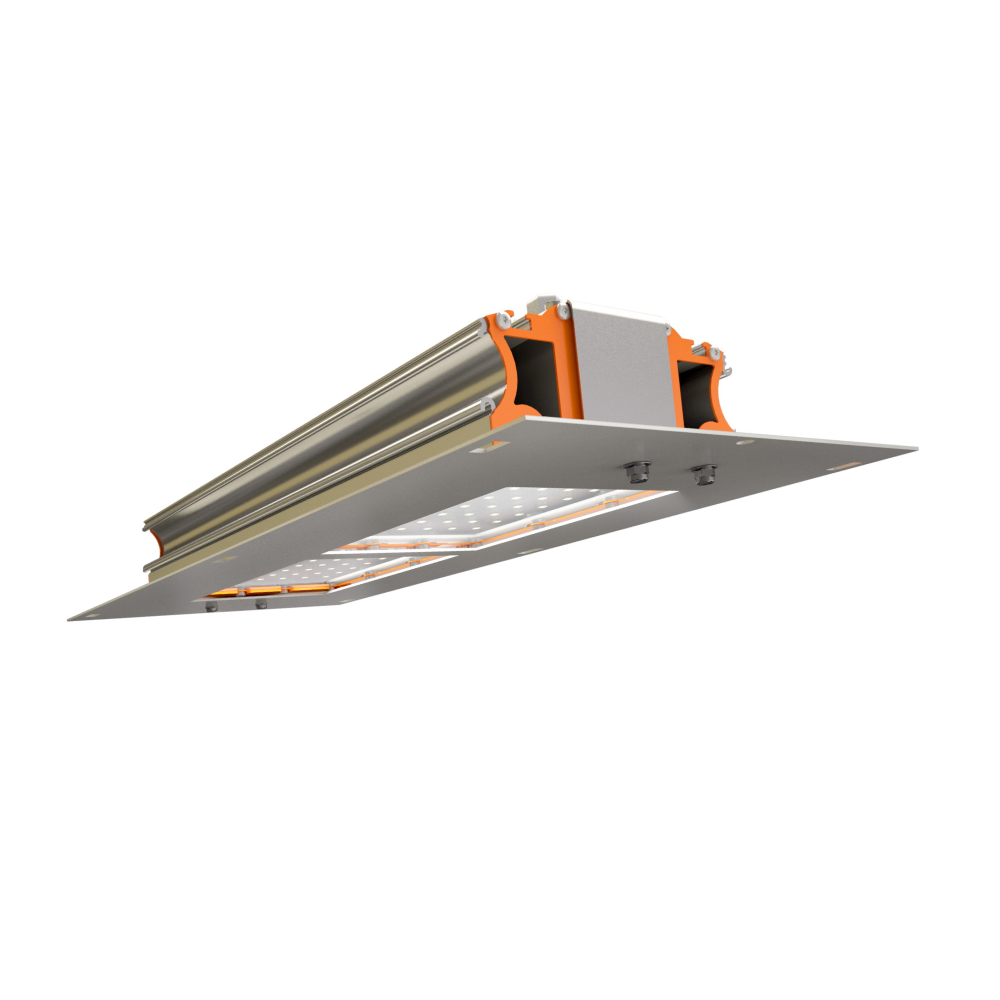

Линейка светильников взрывозащищенного освещения TL-PROM PR PLUS EX представляют собой специализированное оборудование, разработанное для обеспечения безопасного и надежного освещения в условиях, где существует риск возникновения взрывоопасной атмосферы, например, на нефтеперерабатывающих заводах, химических предприятиях, угольных шахтах, газовых автозаправочных станциях и других промышленных объектах. Конструкция осветительных приборов исключает возможность искрообразования и перегрева, которые могли бы привести к воспламенению горючих смесей.

Применение светильников в зонах класса 2 означает, что они предназначены для эксплуатации в условиях, где взрывоопасная среда образуется только в исключительных случаях и при кратковременном воздействии. Тем не менее, требования к безопасности в таких зонах остаются строгими, и использование сертифицированного взрывозащищенного оборудования является обязательным.

Ключевыми особенностями конструкции TL-PROM PR PLUS EX являются: прочный корпус, способный выдержать возможное давление взрыва, герметичность для предотвращения проникновения взрывоопасных газов или пыли, а также применение специальных электрических компонентов, минимизирующих риск возникновения искр. Материалы, используемые в производстве, обладают высокой термостойкостью и устойчивостью к агрессивным средам, что гарантирует долгий срок службы.

---

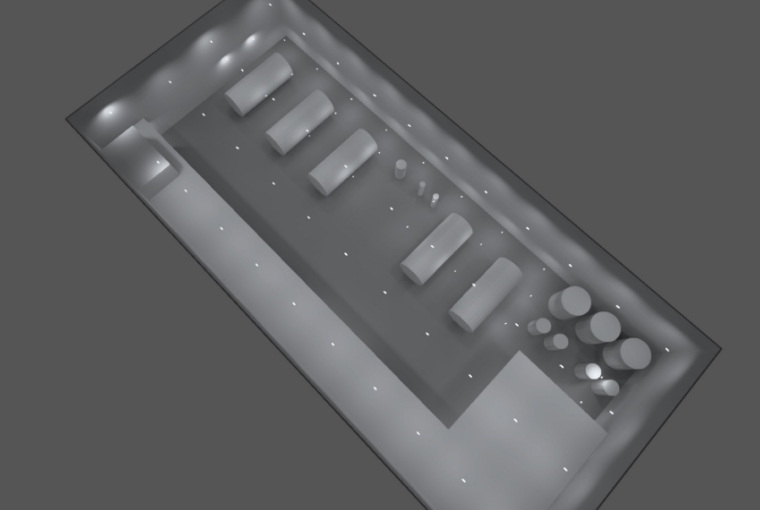

В компании ГЛАВСВЕТ представлен широкий ассортимент светодиодных взрывозащищенных светильников. При необходимости сделаем бесплатный светотехнический расчет вашего объекта.

Данные для бесплатного расчета взрывозащищенного освещения:

Для заказа расчета отправьте заявку с данными на нашу электронную почту: info@glavsvet.su.
