Расчет архитектурной подсветки храма
Настоятель храма равноапостольных Кирилла и Мефодия в поселке Рассвет (Ростовская область) обратился к нам за помощью в подборе светильников для архитектурного освещения здания храма и отдельно стоящей колокольни. Главной задачей было осветить храм таким образом, чтобы вечером на общем темном фоне все здания выделялись, а на территории храма свет создавал освещенность, необходимую для комфортного пребывания посетителей.
Выехав на объект, мы обсудили с заказчиком возможные места установки осветительных приборов и, для определения целевой освещенности на поверхностях внешних стен, оценили имеющуюся окружающую освещенность.
Мы выяснили, что территорию храма со всех сторон окружали маломощные уличные консольные светильники, поэтому освещенность на всех прилегающих дорогах была не высокая (7-10Лк). Чтобы в вечернем свете на общем световом фоне визуально выделить храм, необходимо было добиться освещенности фасадов минимум в 3 раза превышающую имеющуюся вокруг.
Для создания 3D модели здания и территории заказчик передал нам чертеж храма и колокольни.

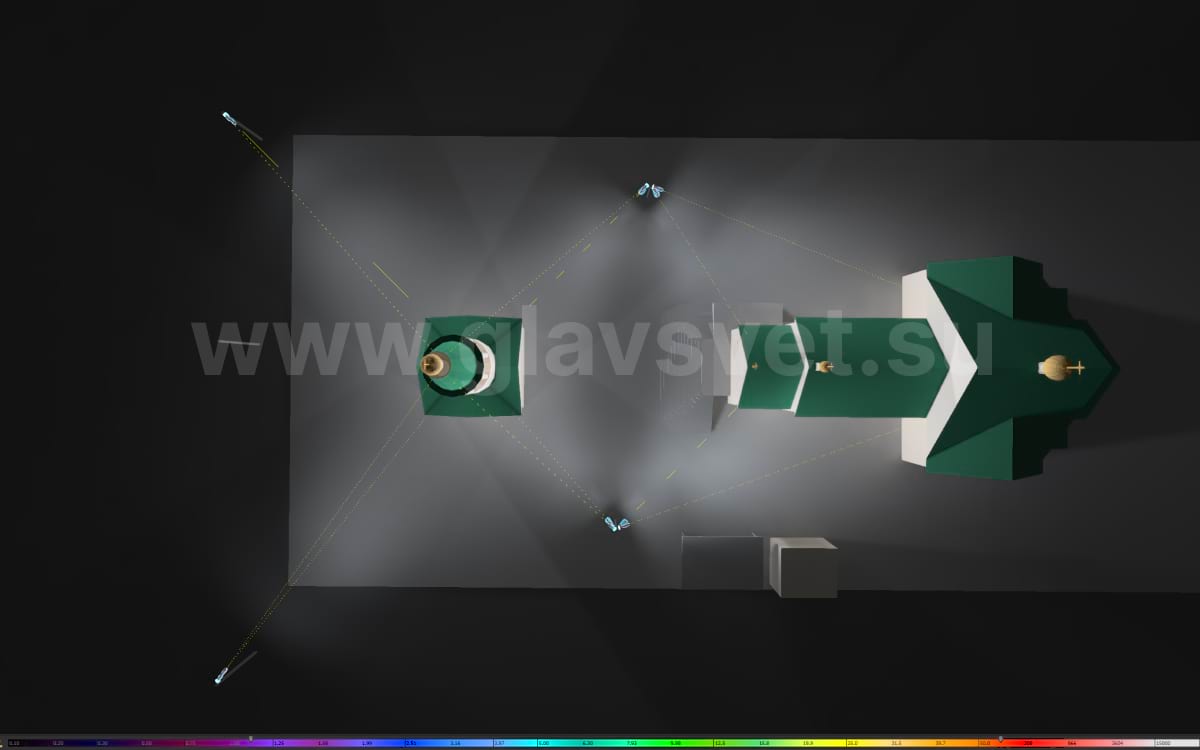

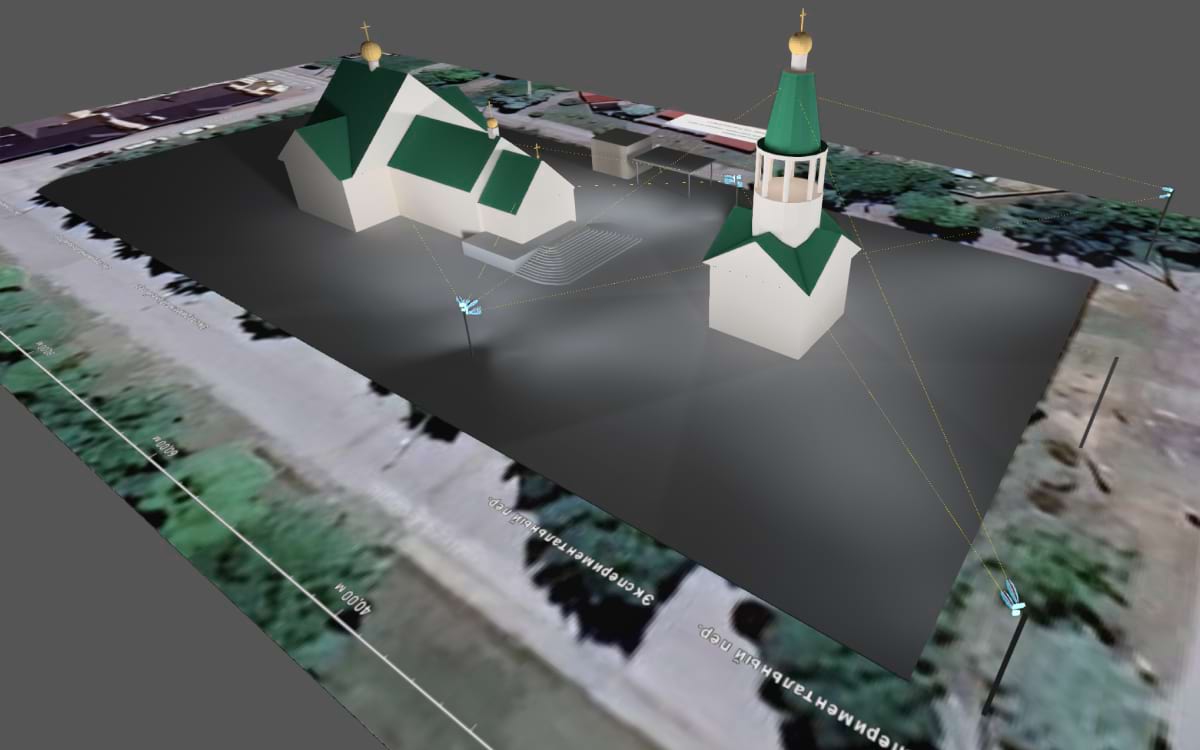

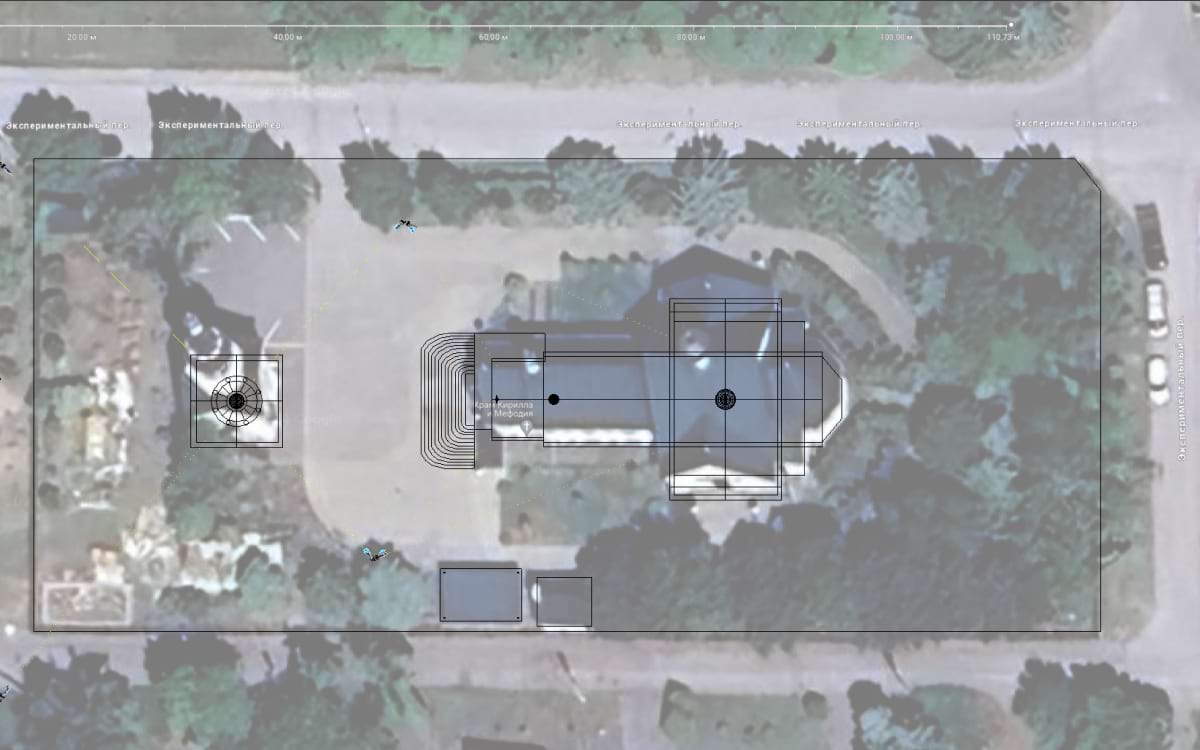

В качестве основного плана для светотехнического расчета, мы использовали снимки гугл мэпс с указанием реального масштаба. Такой подход позволяет точно спозиционировать все расположенные на одной территории объекты: постройки, навесы, стоящие и планируемые опоры освещения. В качестве дополнительного — предоставленный заказчиком чертеж храма.

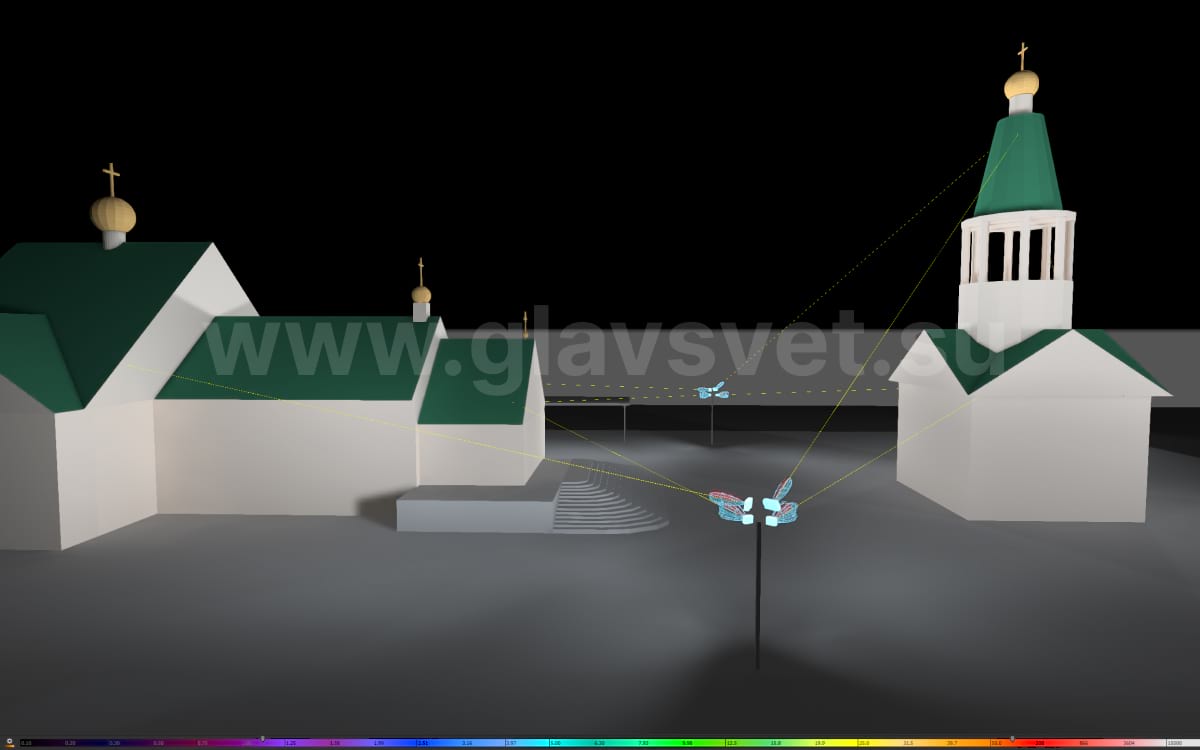

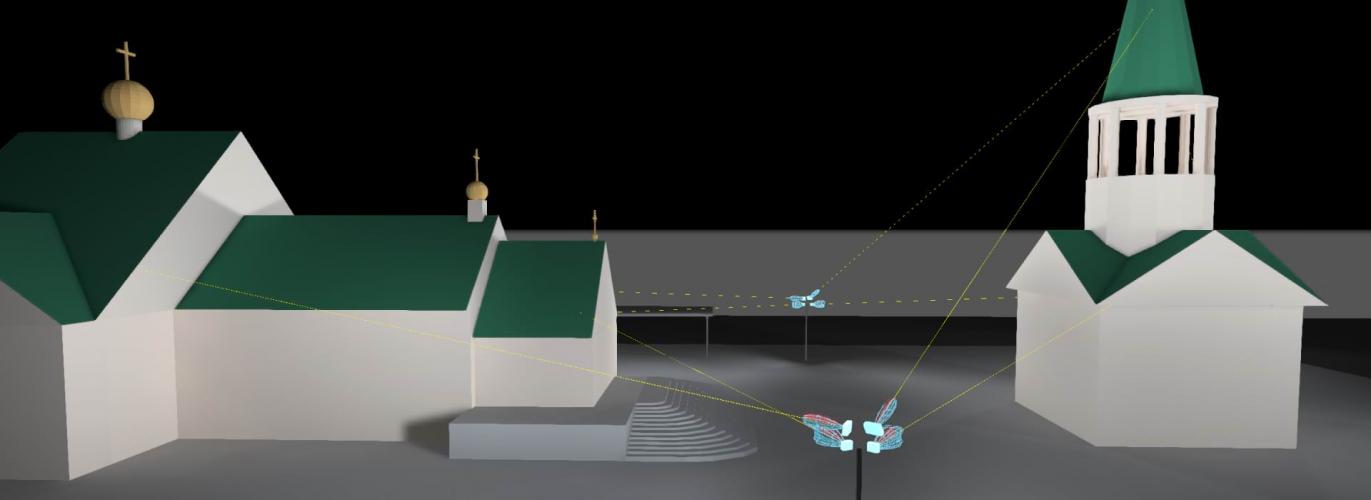

Для освещения фасадной части храма и передней части колокольни (расположенной напротив фасада храма) предполагалось смонтировать 2 опоры высотой 4 метра с Т-образными кронштейнами. Для освещения задней части колокольни предполагалось использовать 7 метровые городские опоры линий электропередач.

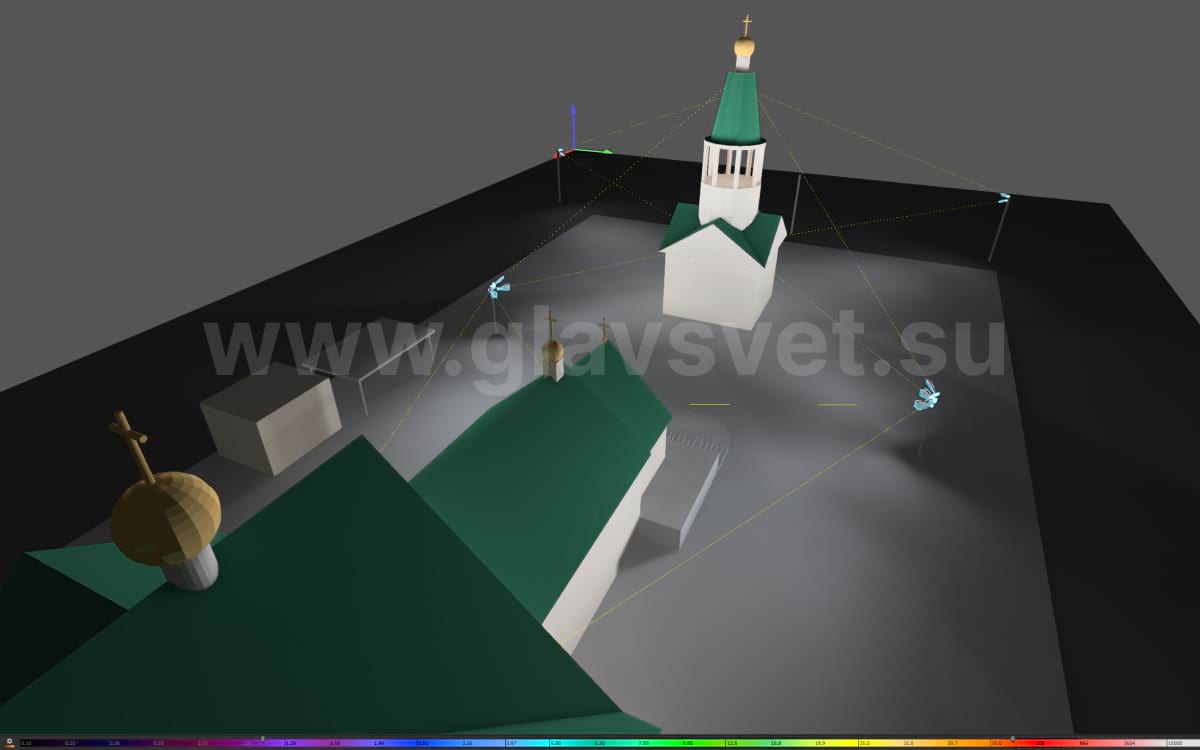

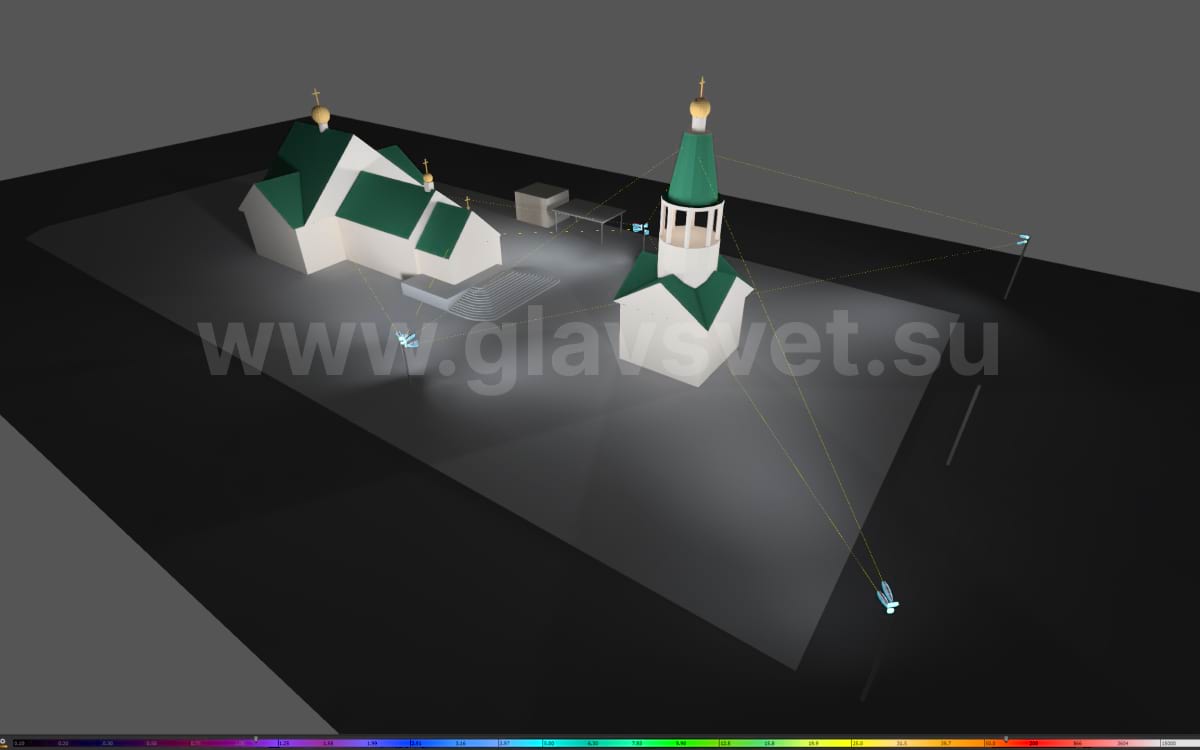

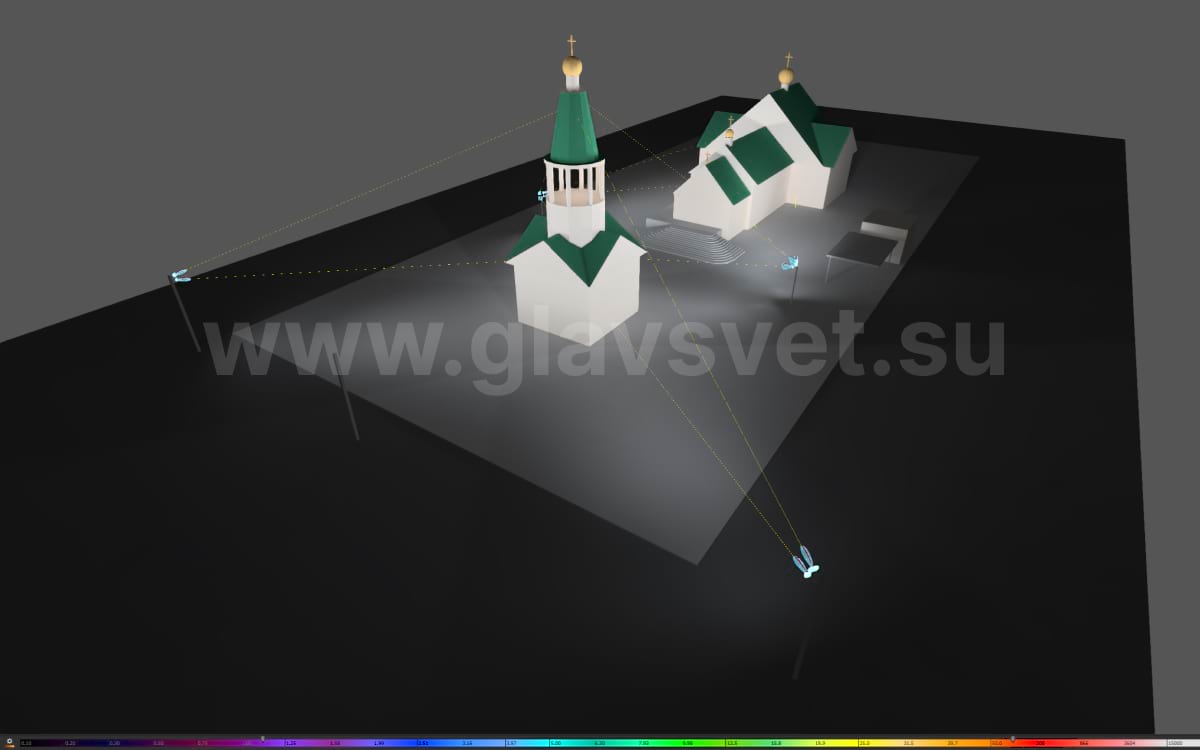

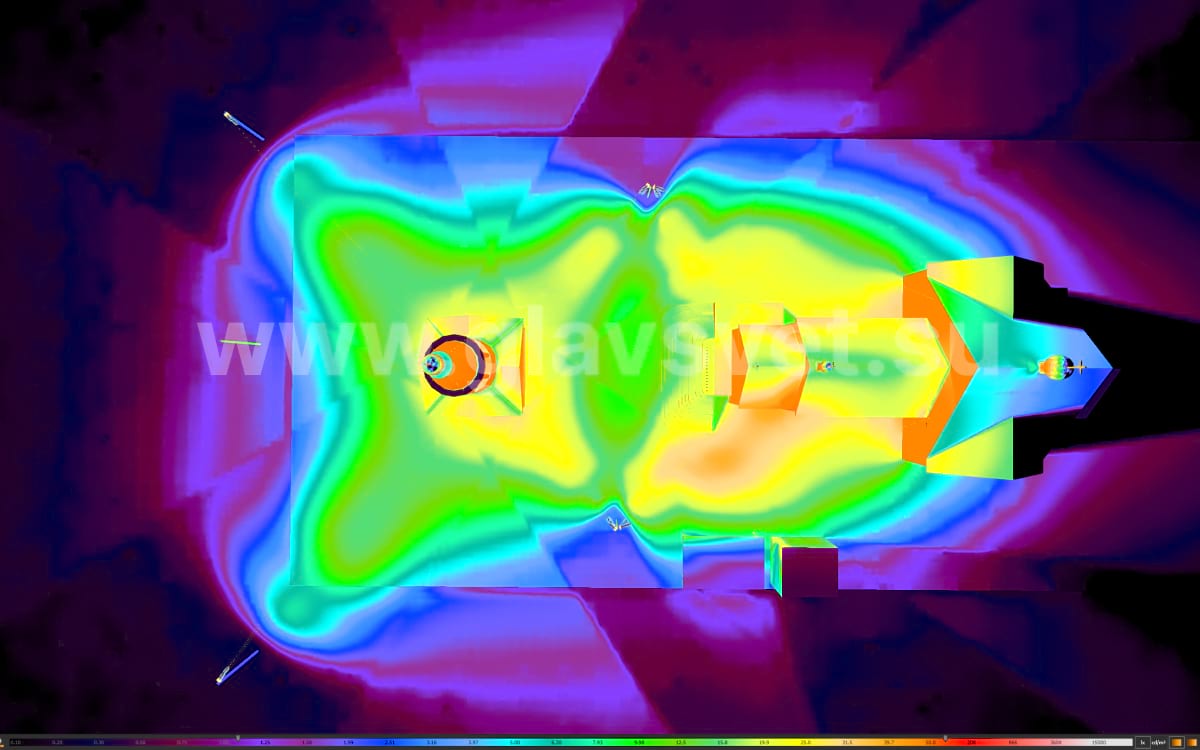

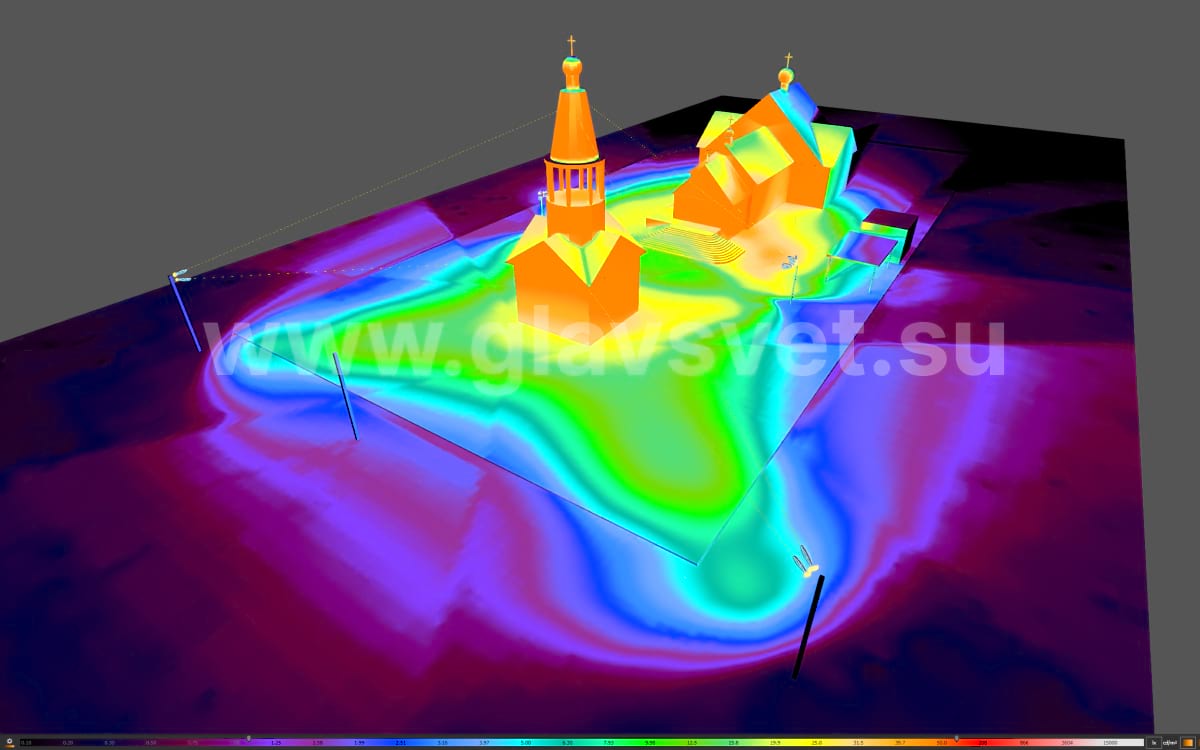

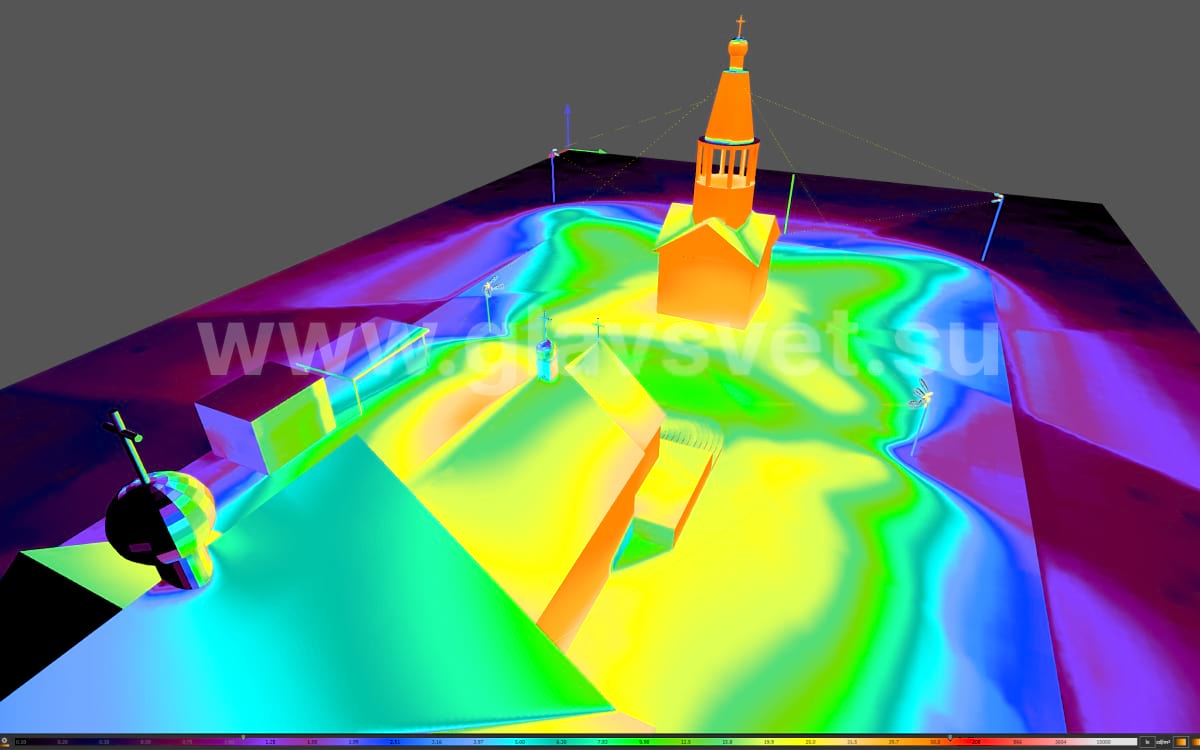

Светотехнический расчет выполнялся в программе Dialux Evo. В ходе расчета была подобрана мощность и вторичная оптика (КСС) осветительных приборов. По результатам расчета, для получения равномерной освещенности на всех освещаемых поверхностях были подобраны светодиодные прожекторы серии TL-PROM APS FL:
- TL-PROM APS 190 5K FL K30 — для освещения верхней части колокольни. Установлены в верхней части опор на территории храма, а также на опорах ЛЭП.
- TL-PROM APS 95 5K FL K30 — для освещения нижней задней части колокольни с опор ЛЭП.
- TL-PROM APS 95 5K FL K50 — для освещения нижней передней части колокольни, а так же фасада и входа в храм. Установлены в нижней части опор на территории храма.
- TL-PROM APS 190 5K FL K40 — для освещения дальней части здания храма, с опор на территории храма.

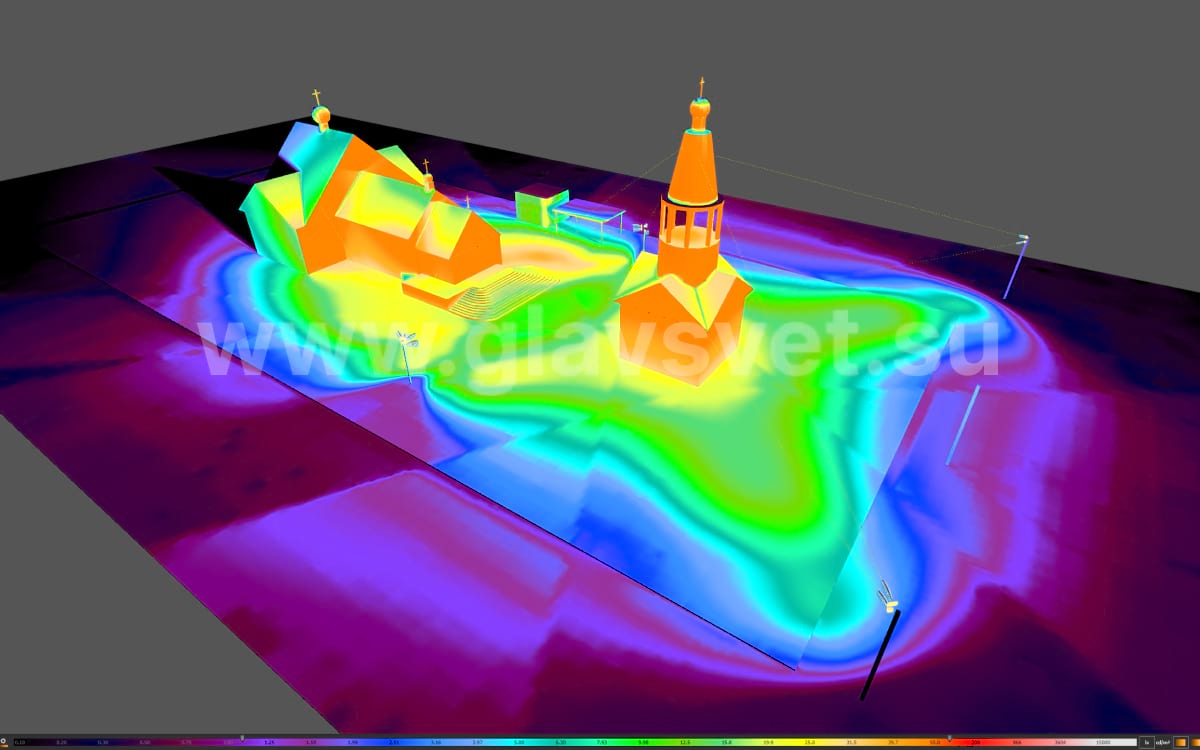

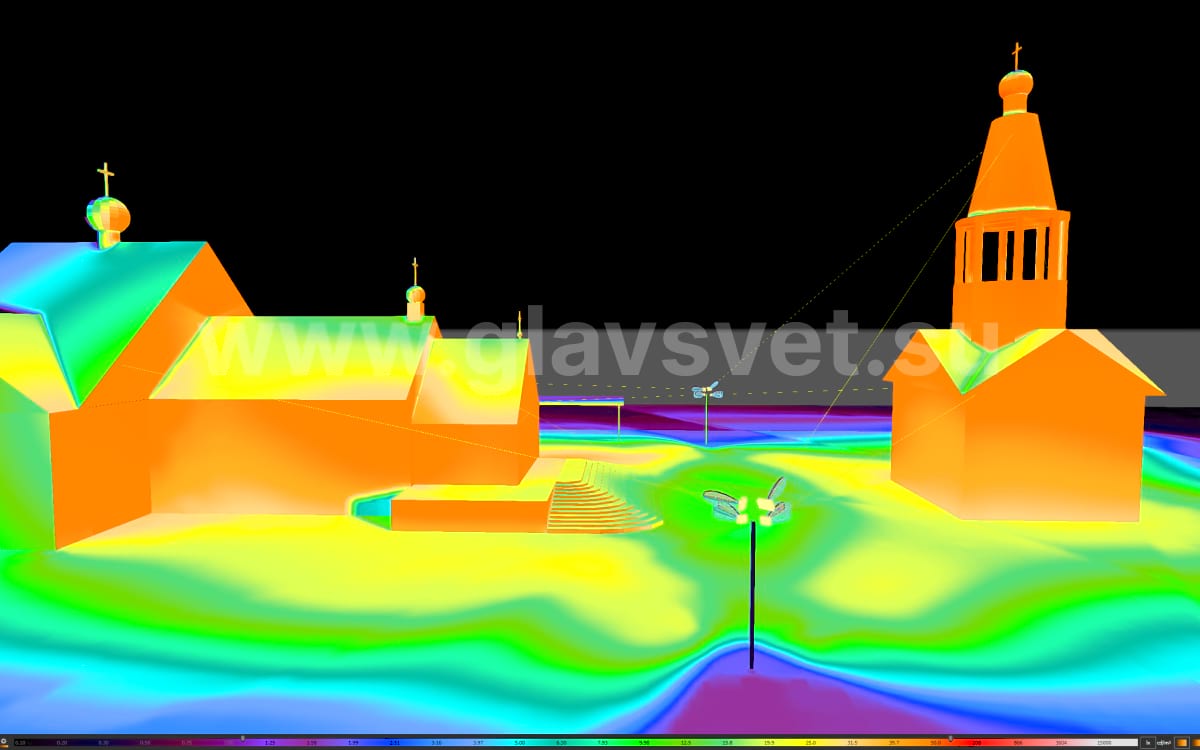

Итоговая расчетная освещенность на вертикальных поверхностях элементов фасада получилась:
- Купол колокольни ~65Лк.
- Шатёр колокольни ~72Лк.
- Звонница ~94Лк.
- Нижний ярус колокольни ~72Лк.
- Фасад храма, входная группа ~55Лк.
- Купола на храме ~55Лк.
- Боковые стены храма ~45Лк.
Расчетная освещенность превосходила фоновую освещенность округи в 4-10 раз, что позволяло визуально выделить храм на фоне вечернего фона. Расчетная освещенность на горизонтальной поверхности двора храма получилась 15,6 Лк, что гарантировало комфортное и безопасное пребывание для посетителей храма.

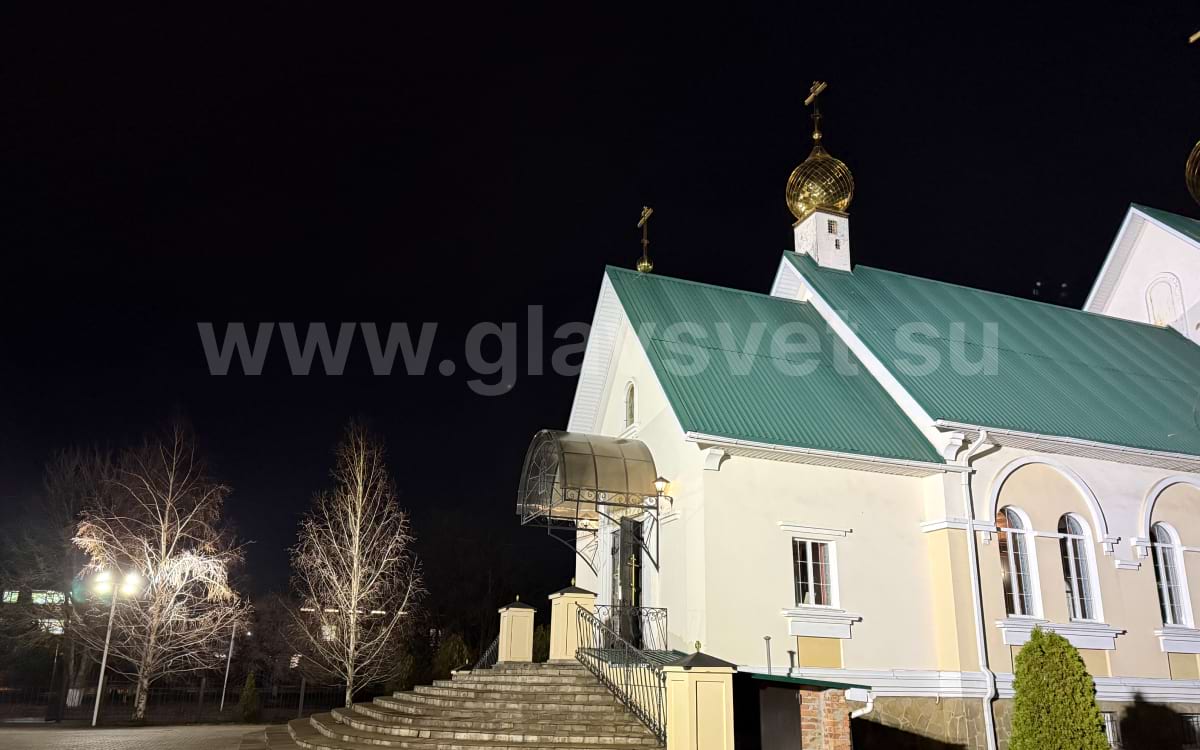

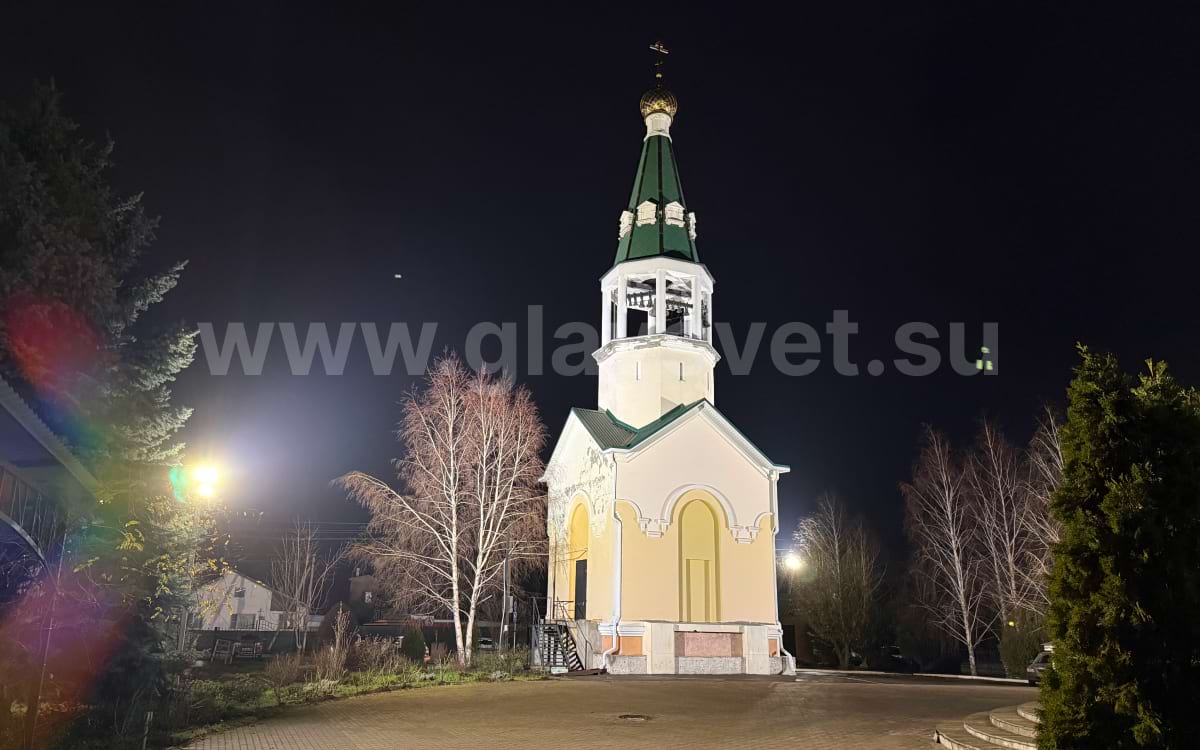

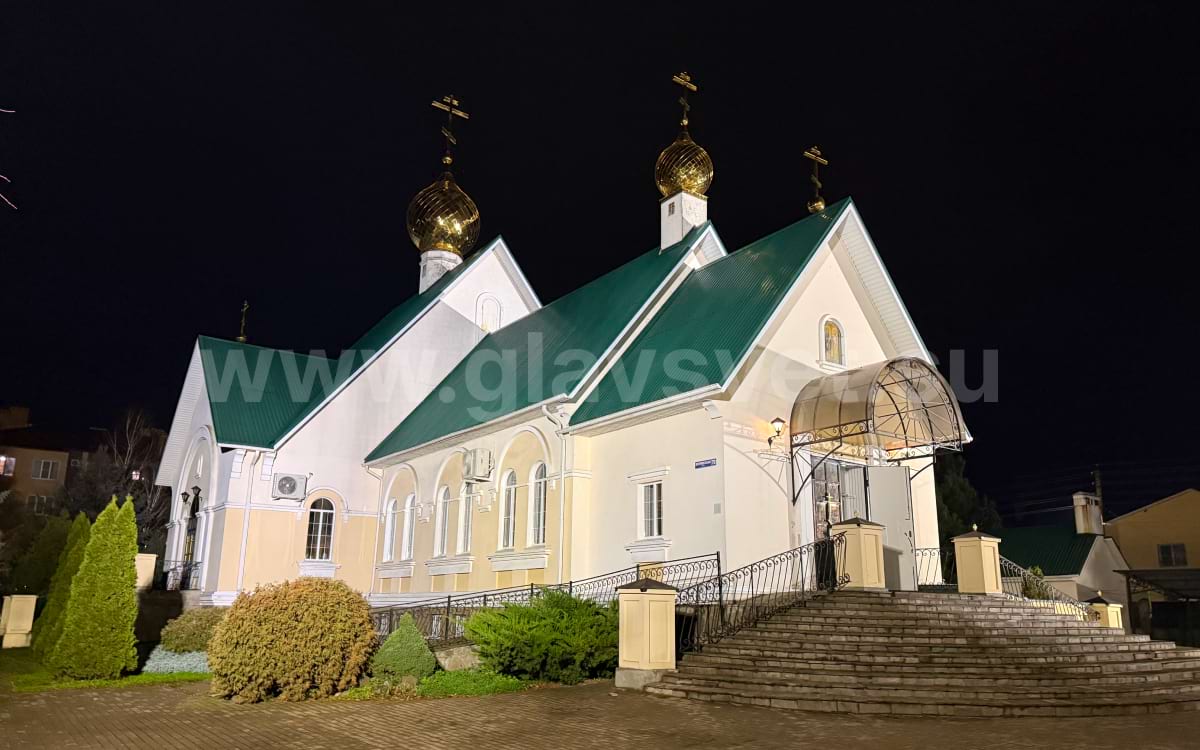

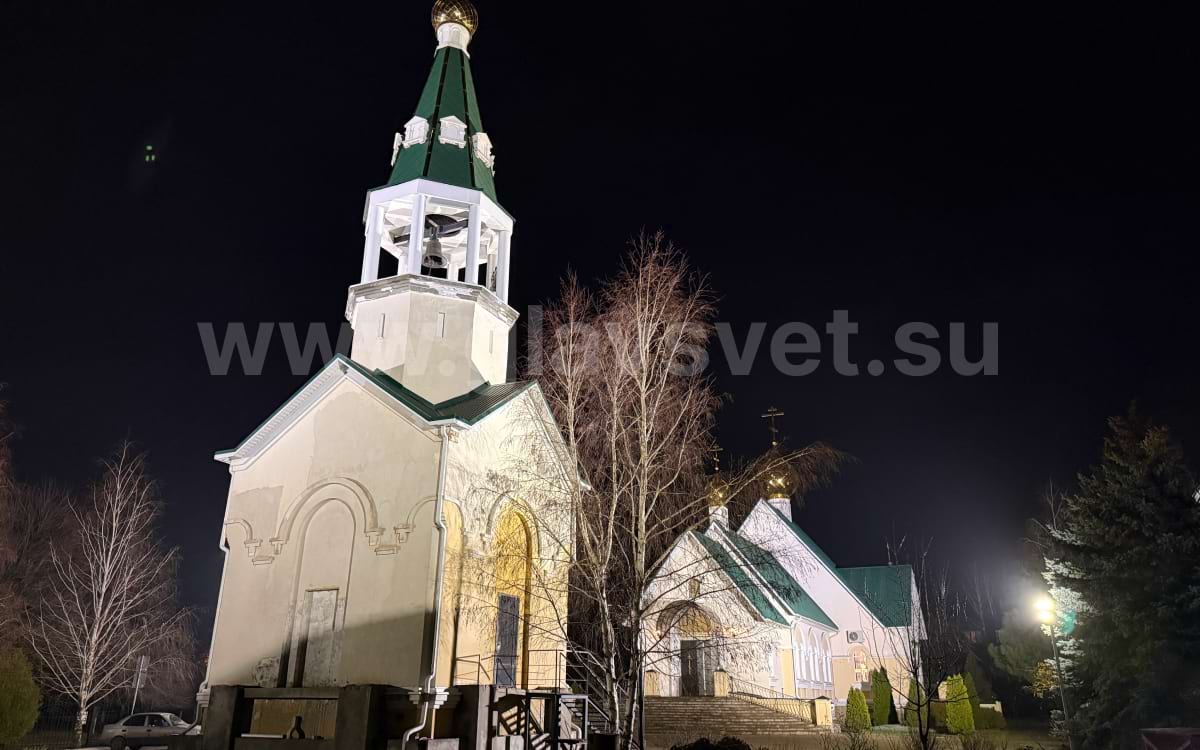

После установки освещения храм предстал во всей красе. Ночная подсветка подчеркнула изящество архитектурных форм, возвышающиеся купола и величественные колокола, превратив его в сияющий ориентир на фоне окружающей местности. Расчеты, проведенные на этапе проектирования, оказались абсолютно точными, обеспечив гармоничное и выразительное освещение.
Светотехнический расчет позволил с минимальными затратами организовать качественную фасадную подсветку и архитектурное освещение храмового комплекса. Энергоэффективность световой установки и долгий срок службы светодиодных прожекторов обеспечит снижение затрат на ее обслуживание.
