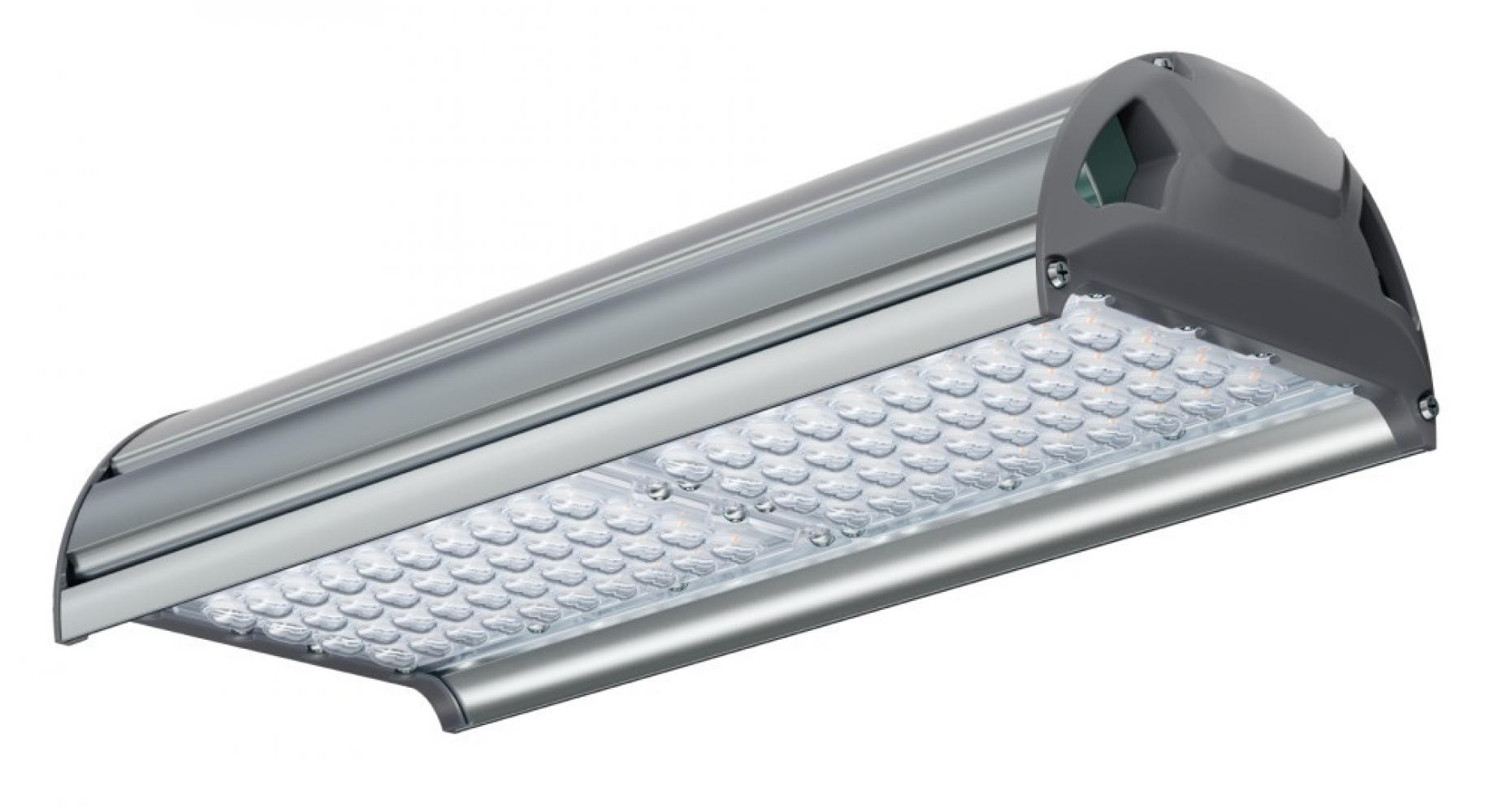

УЛИЧНЫЙ СВЕТИЛЬНИК TL-STREET 70 PLUS 5К W УТ000007884, ДКУ-66,3W IP66/67 12065Лм 5000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения дорог, пешеходных переходов, парковок, открытых территорий промышленных зон.
Преимущества консольного LED светильника TL-STREET 70 PLUS 5К W:
- Высокая светоотдача — 165.5 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 5000 К.
- Надежно защищенный источник питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства Аргос-Электрон.

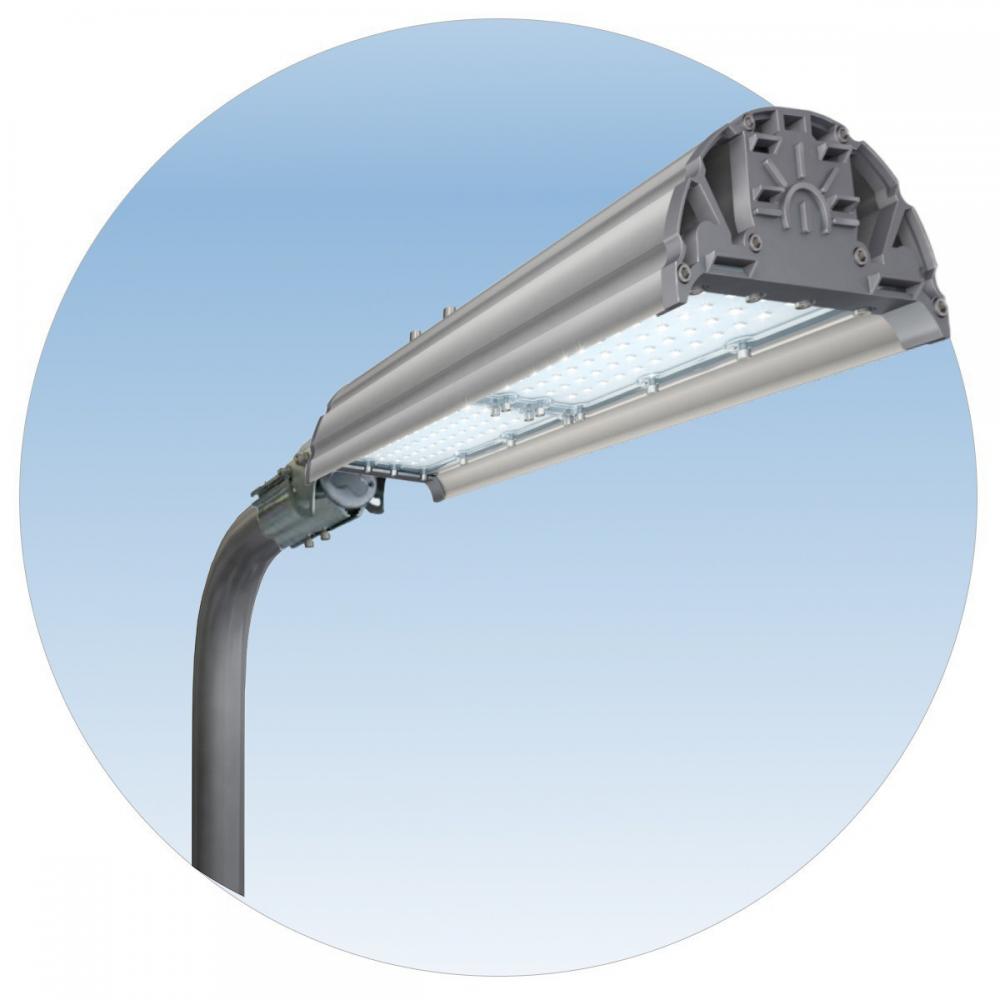

- Устанавливается на консоль диаметром Ø30мм - Ø52мм.
Корпус осветительного прибора:
- Изготовлен из анодированного алюминия.
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить осветительный прибор от воздействия внешних факторов.
- По желанию заказчика может быть окрашен в любой цвет по палитре RAL (порошковое покрытие).
УЛИЧНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-STREET 70 PLUS 5К W (ДКУ-66,3W IP67) (артикул: УТ000007884) лучшая замена светильников РКУ 250, ЖКУ 150 с лампами ДРЛ-250, ДНАТ-150:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- TL-STREET – серия «Уличный»
- 70 – мощность
- PLUS – корпус «PLUS»
- R31 – уменьшенная светоотдача
- DIM – диммированный
- Цветовая температура (К):
- 4К – 4000 К
- 5К – 5000 К
- Кривая Сил Света:
- D – косинусная 120°, SW – широкая боковая
- W – широкая боковая 145°х60°
- W3 – широкая боковая 133°х47°
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-STREET 70 PLUS 5К DIM D
| 67,2 | 11864 | 160.5 | D (120°) | Консоль Ø30mm-Ø52mm |
16480 ₽
|
|
TL-STREET 70 PLUS 5К DIM W
| 66,3 | 12065 | 165.5 | W (145°х60°) | Консоль Ø30mm-Ø52mm |
16480 ₽
|
|
TL-STREET 70 PLUS 4К DIM D
| 67,2 | 11864 | 160.5 | D (120°) | Консоль Ø30mm-Ø52mm |
16480 ₽
|
|
TL-STREET 70 PLUS 4К DIM W
| 66,3 | 12065 | 165.5 | W (145°х60°) | Консоль Ø30mm-Ø52mm |
16480 ₽
|
|
TL-STREET 70 PLUS 5К D
| 67,2 | 11864 | 160.5 | D (120°) | Консоль Ø30mm-Ø52mm |
14930 ₽
|
|
TL-STREET 35 PLUS 5К W
| 36 | 6199 | 156.5 | W (145°х60°) | Консоль Ø30mm-Ø52mm |
10620 ₽
|
|
TL-STREET 70 PLUS 4К D
| 67,2 | 11864 | 160.5 | D (120°) | Консоль Ø30mm-Ø52mm |
14930 ₽
|
|
TL-STREET 35 PLUS 4К D
| 35 | 6036 | 157 | D (120°) | Консоль Ø30mm-Ø52mm |
10620 ₽
|
|
TL-STREET 70 PLUS 4К W
| 66,3 | 12065 | 165.5 | W (145°х60°) | Консоль Ø30mm-Ø52mm |
14930 ₽
|
|
TL-STREET 35 PLUS 4К W
| 36 | 6199 | 156.5 | W (145°х60°) | Консоль Ø30mm-Ø52mm |
10620 ₽
|
|
TL-STREET 35 PLUS 4K SW
| 36 | 6257 | 158 | SW | Консоль Ø30mm-Ø52mm |
10620 ₽
|
|
TL-STREET 70 PLUS 4K SW
| 66,3 | 11523 | 158 | SW | Консоль Ø30mm-Ø52mm |
14930 ₽
|
|
TL-STREET 70 PLUS 4K DIM SW
| 66,3 | 11523 | 158 | SW | Консоль Ø30mm-Ø52mm |
16480 ₽
|
|
TL-STREET 70 PLUS 5K SW
| 66,3 | 11523 | 158 | SW | Консоль Ø30mm-Ø52mm |
14930 ₽
|
|
TL-STREET 70 PLUS 5K DIM SW
| 66,3 | 11523 | 158 | SW | Консоль Ø30mm-Ø52mm |
16480 ₽
|
|
TL-STREET 140 PLUS 4K DIM SW
| 131,3 | 22820 | 158 | SW | Консоль Ø30mm-Ø52mm |
27280 ₽
|
- Мощность, Вт
- 66,3
- Световой поток светодиодного модуля, Лм
- 13636
- Суммарный световой поток с учетом потерь, Лм
- 12065
- Световая эффективность, лм/Вт
- 165.5
- Количество светодиодов, шт
- 192

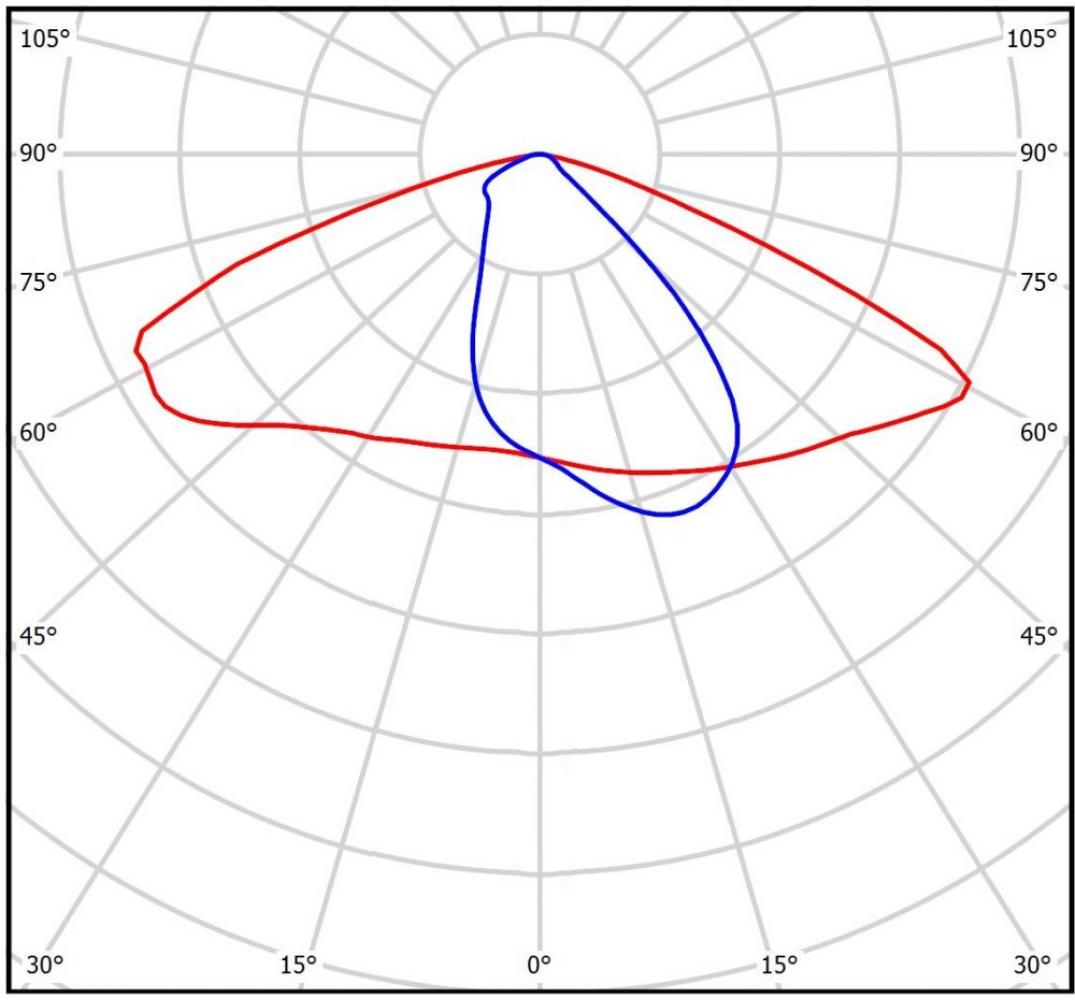

- Кривые силы света (КСС)
- W (145°х60°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- < 1
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (58,3 мА) 5000 К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 1,5
- Производитель источника питания
- Аргос-Электрон
- Модель ИП
- ИПС 80-700Т IP67 3101
- Диммирование
- нет
- Напряжение питания, В
- 176-264B AC
- Частота, Гц
- 47 ~ 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥ 0,95
- Грозозащита
- Да
- Термозащита
- Есть
- Защита от 380 В
- Да
- Стойкость к микросекундным импульсам большой энергии
- 4 кВ (L-N), 6 кВ (L-PE, N-PE)
- Защита от перенапряжения по сети
- > 280 B, восстанавливается автоматически
- Электромагнитная совместимость (радиопомехи)
- Соответствует ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 1,5 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- вход-выход > 200 МОм; вход-земля > 200 МОм; выход-земля > 200 МОм
- Активный корректор мощности
- Да
- Защита от холостого хода
- Восстанавливается
- КПД
- ≥ 88%
- Потребляемый ток, А
- 0,39 А
- Предельный диапазон напряжения питания
- 158-290B AC
- Пусковой ток, A
- < 0,8 А max
- Рабочий ток диодов, мА
- 117
- Средняя мощность
- 70
- Стандарты по общим требованиям и безопасности
- Соответствует ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Ток утечки, mA
- < 0,7 мА
- Защита от короткого замыкания
- Да, полное
- Максимально потребляемая из сети мощность, Вт
- 90
- Аналог светильника
- РКУ 250, ЖКУ 150
- Аналог к лампам
- ДРЛ-250, ДНАТ-150
- Материал корпуса
- Анодированный алюминий
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Линзованный оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Консоль Ø30mm-Ø52mm
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +45°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,082
- Площадь теплоотводящей поверхности, мм2
- 618 628
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 135,729

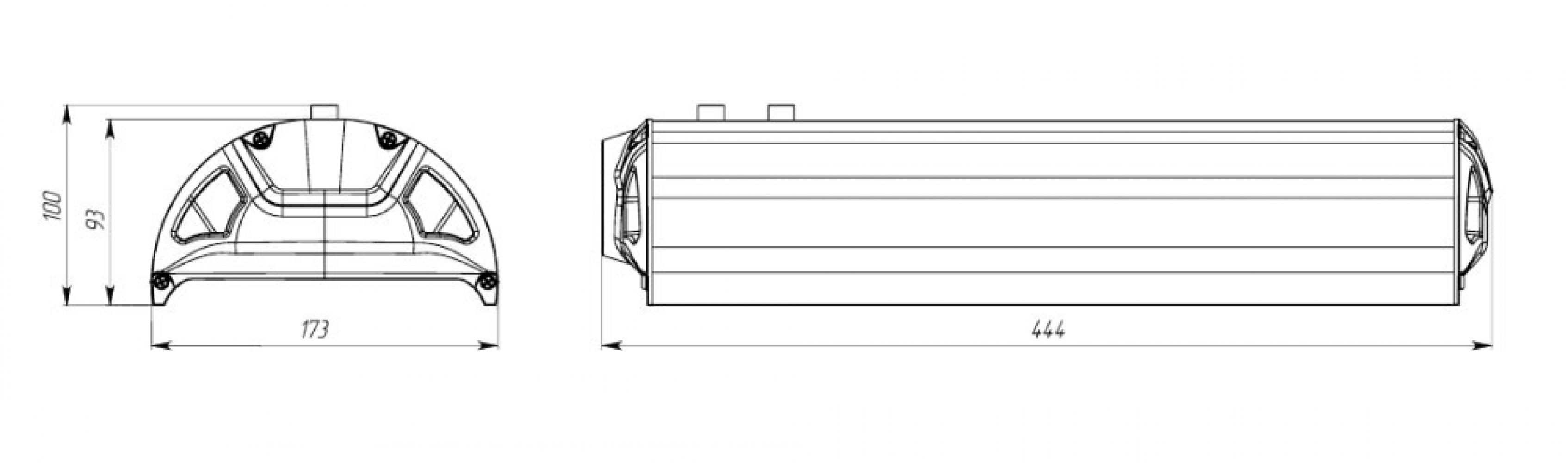

- Габариты светильника ДхШхВ, мм
- 444х173х93

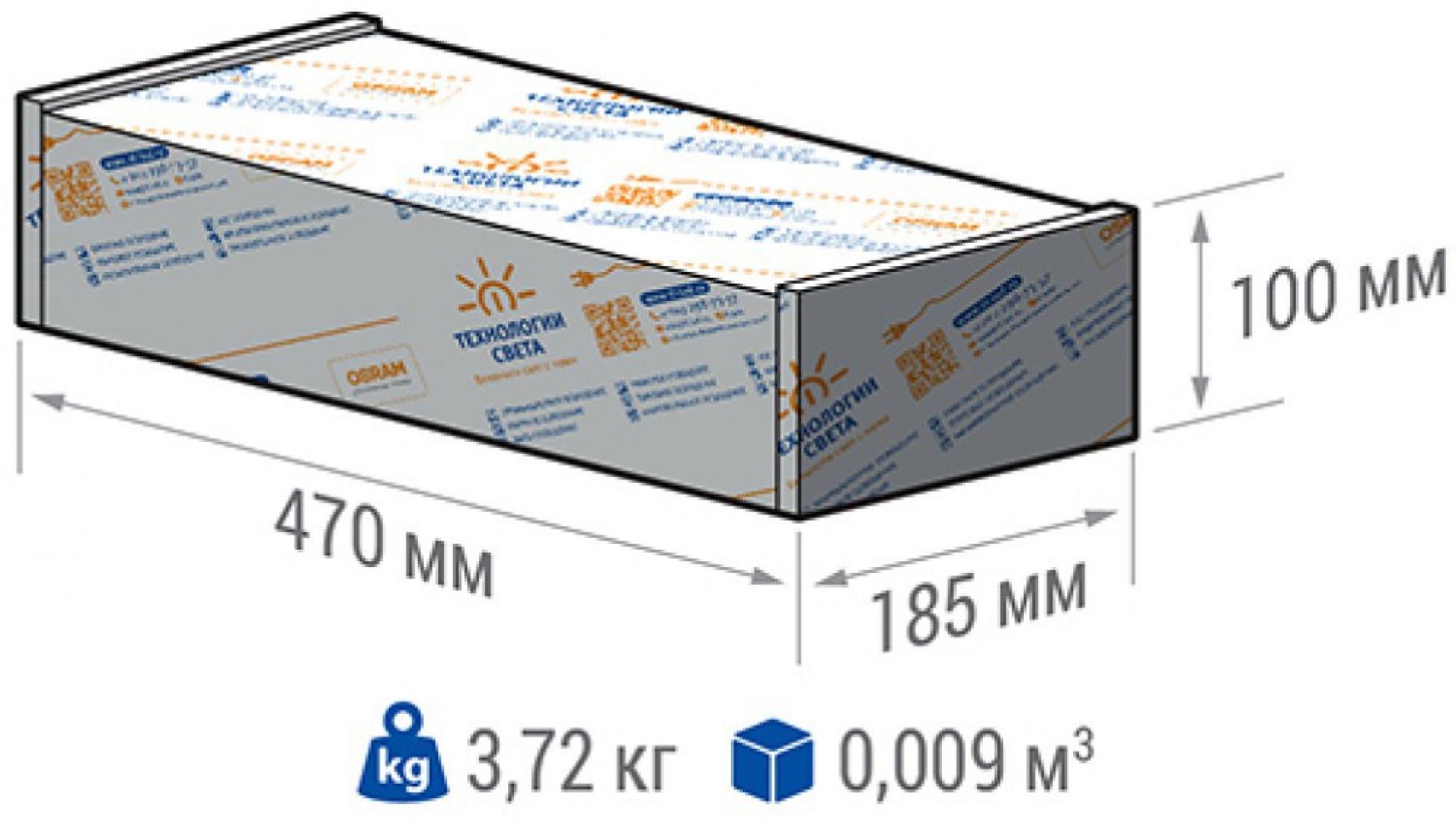

- Габариты коробки, ДхШхВ, мм
- 470х100х185
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 3
- Масса брутто, кг
- 3,2
- Объем коробки, м3
- 0,009
- Длина коробки, мм
- 500
- Ширина коробки, мм
- 190
- Высота коробки, мм
- 100
Паспорт
Спецификация
IES-файл
Освещение АЗС
На автозаправочных станциях сети «Эксон Ойл» проходила комплексная модернизация, включавшая полную замену всей системы наружного искусственного освещения. Устаревшие и вышедшие из строя классические уличные светильники РКУ и ЖКУ, а так же светильники встраиваемые в навес АЗС подлежали замене на современные и высокоэффективные светодиодные аналоги.
Разработкой светотехнического проекта и подбором необходимых осветительных приборов занималась наша компания. На опорах, для освещения прилегающей территории, и установки светильников в навес заправочных боксов мы предложили использовать два вида осветительных приборов: уличные светильники серии TL-STREET PLUS и специальные светильники в навес для АЗС серии TL-PROM AZS PLUS (2019).
Так как реконструировались несколько разных АЗС, отличавшихся по своим параметрам: размер освещаемой открытой площади, высота и количество опорных столбов, параметры боксов с навесами для заправки автомобилей, то мы для каждой подобрали светильники разных мощностей, создающих оптимальное освещение на всей площади АЗС.
Бесплатный расчет уличного освещения
Светотехнический расчет (проект) с использованием уличных светодиодных светильников – это подбор компонентов системы освещения, которые при наименьших затратах обеспечат энергоэффективный, безопасный и комфортный свет, отвечающий нормативным требованиям и потребностям заказчика.
Главная цель расчета уличного освещения – руководствуясь техническим заданием, определить правильное расположение, высоту установки и количество светильников, имеющих определенную мощность, световой поток, угол распределения светового потока, светоотдачу и других характеристик, способных создать необходимый уровень освещения на расчетных поверхностях в соответствии с действующими ГОСТами и СНиПами.
Пример расчета освещения уличной парковки
При организации освещения открытой уличной парковки, расположенной рядом с проезжей дорогой и жилыми домами, крайне важно соблюсти два основных правила. Первое, свет парковки не должен ослеплять въезжающих на нее или выезжающих на проезжую часть водителей. Второе, ночное освещение не должно нарушать сон и покой жильцов близрасположенных домов.
На примере светодиодных уличных светильников серии TL-STREET PLUS разберем как нельзя и как нужно освещать открытые уличные парковки.
