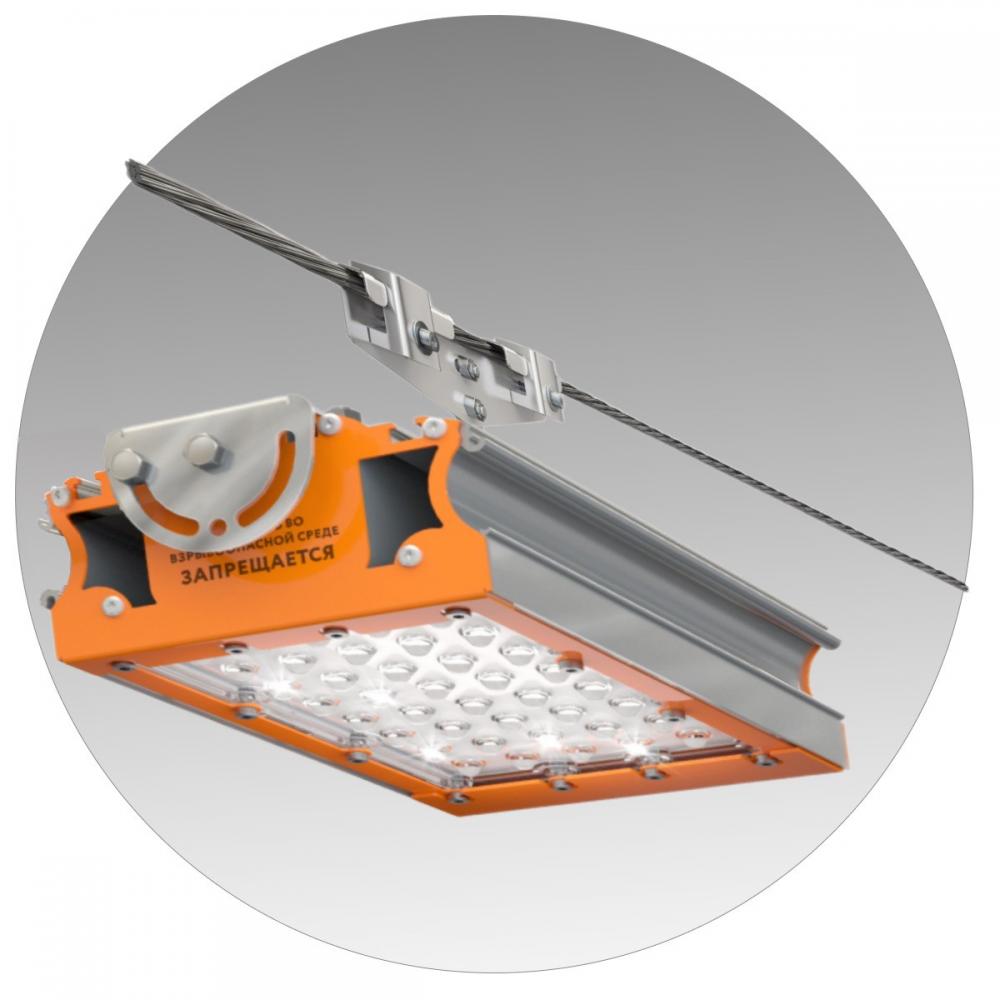

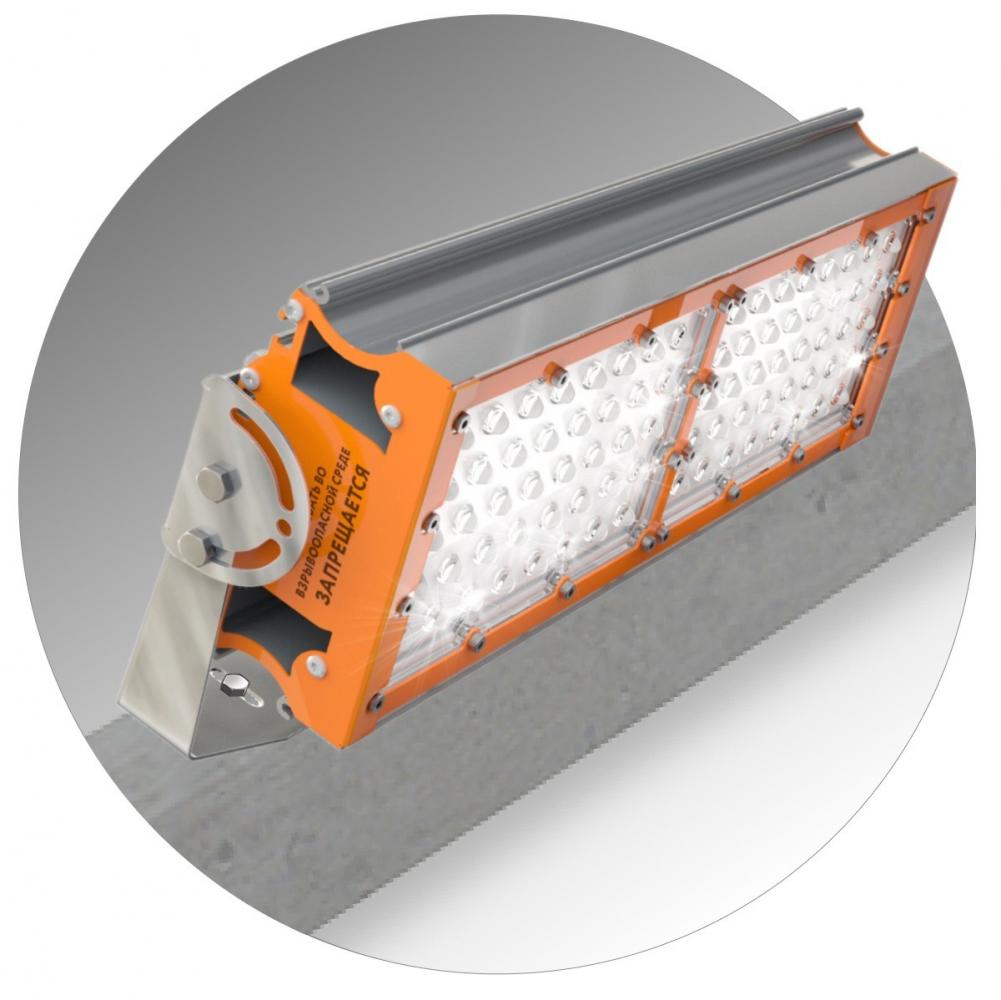

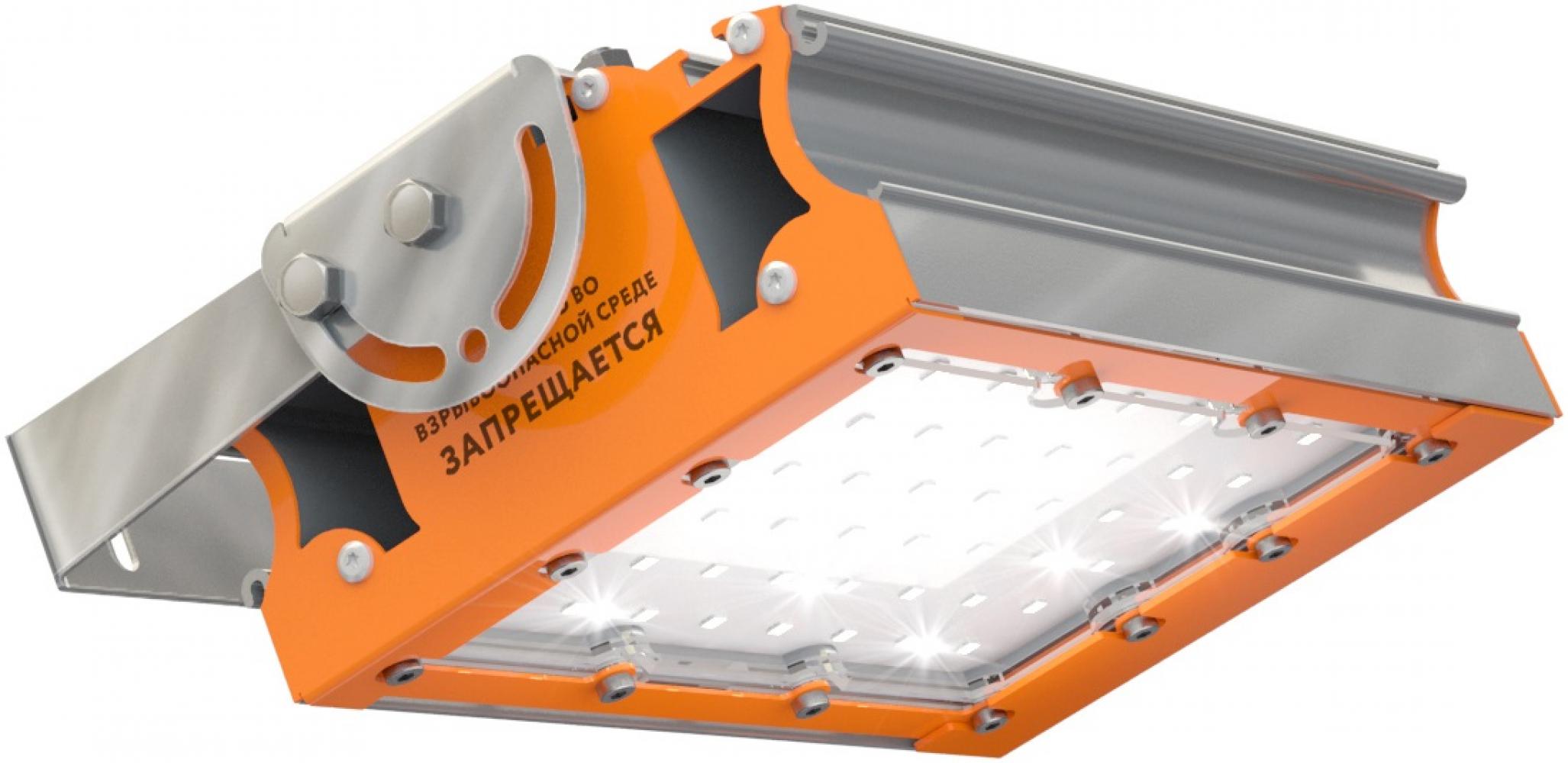

ВЗРЫВОЗАЩИЩЕННЫЙ СВЕТИЛЬНИК TL-PROM 1 PR PLUS 5K (Д) Ех УТ000005625, ДБП-53,8W IP66/67 8856Лм 5000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для безопасного, экономичного и эффективного освещения производственных помещений и сооружений во взрывоопасных зонах класса 2 (ГОСТ IEC 60079-10-1-2011).
Преимущества LED светильника TL-PROM 1 PR PLUS 5K (Д) Ех:
- Высокая светоотдача — 164.5 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 5000 К.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства Аргос-Электрон.
- Корпус, светопропускающие, изоляционные элементы обладают повышенной прочностью.
- Металлические, алюминиевые части выдерживают энергию удара не менее 7 Дж.
- Рассеиватель из оптического поликарбоната — не менее 4 Дж.
- Изоляция между токоведущими частями и корпусом выдерживает напряжение 1500В в течение не менее 60 секунд без пробоя.
Корпус осветительного прибора:
- Изготовлен из коррозионностойкого алюминиевого сплава АД33.
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Закрыт металлическими крышками, зафиксированными заклепками.
- Внутренний отсек полностью залит компаундом (место установки драйвера).
Области применения TL-PROM 1 PR PLUS 5K (Д) Ех
- Освещение АГНКС и АГЗС
- Добыча и транспортировка нефти и газа
- Нефтеперерабатывающие заводы (НПЗ)
- Химическое производство
- Черная и цветная металлургия
- Целлюлозно-бумажная промышленность
- Пищевая промышленность
- Оборонная промышленность
- Энергетика (АЭС,ТЭЦ, ГЭС, ГРЭС, котельные)
- Утилизация отходов
- Морской и речной транспорт
- Горнодобывающая промышленность
ВЗРЫВОЗАЩИЩЕННЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-PROM 1 PR PLUS 5K (Д) Ех (ДБП-53,8W IP67) (артикул: УТ000005625) лучшая замена светильников СГЖ01, ССР 150 с лампами ДРЛ-250, ДНАТ-150:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- 2Ex nС IIС T6 Х
- Ex tb IIIC T85 ˚С Db Х
- 2 – второй уровень взрывозащиты: повышенная надежность против взрыва (повышенный) — оборудование, обеспечивающее функционирование только в нормальном режиме работы;
- Ex – взрывозащищенное оборудование;
- nС – устройства, содержащие или не содержащие искрящие контакты, защищенные оболочкой;
- IIС – взрывозащищенное оборудование для внутренней и наружной установки
- T6/T85˚С – максимальная температура поверхности 85°C; Температура самовоспламенения от 85°C до 100°C;
- X – наличие ограничений, указанных в прилагаемой документации (специальные условия эксплуатации);
- tb – защита оболочкой;
- IIIC – оборудование, предназначенное для применения во взрывоопасных пылевых средах. Облако или слой: сажа, ПВХ, алюминий, фенолоальдегидный полимер, зерновая пыль, сахар, мука, крахмал, метилцеллюлоза, полиэтилен, угольная пыль;
- Db – оборудование должно обеспечивать необходимый уровень взрывозащиты при нормальном режиме эксплуатации и ожидаемых неисправностях оборудования. Оборудование с уровнем взрывозащиты Db предназначено для применения в местах, где вероятно возникновение взрывоопасной среды, создаваемой смесью воздуха и пыли (согласно ГОСТ IEC 60079-10-1-2011).

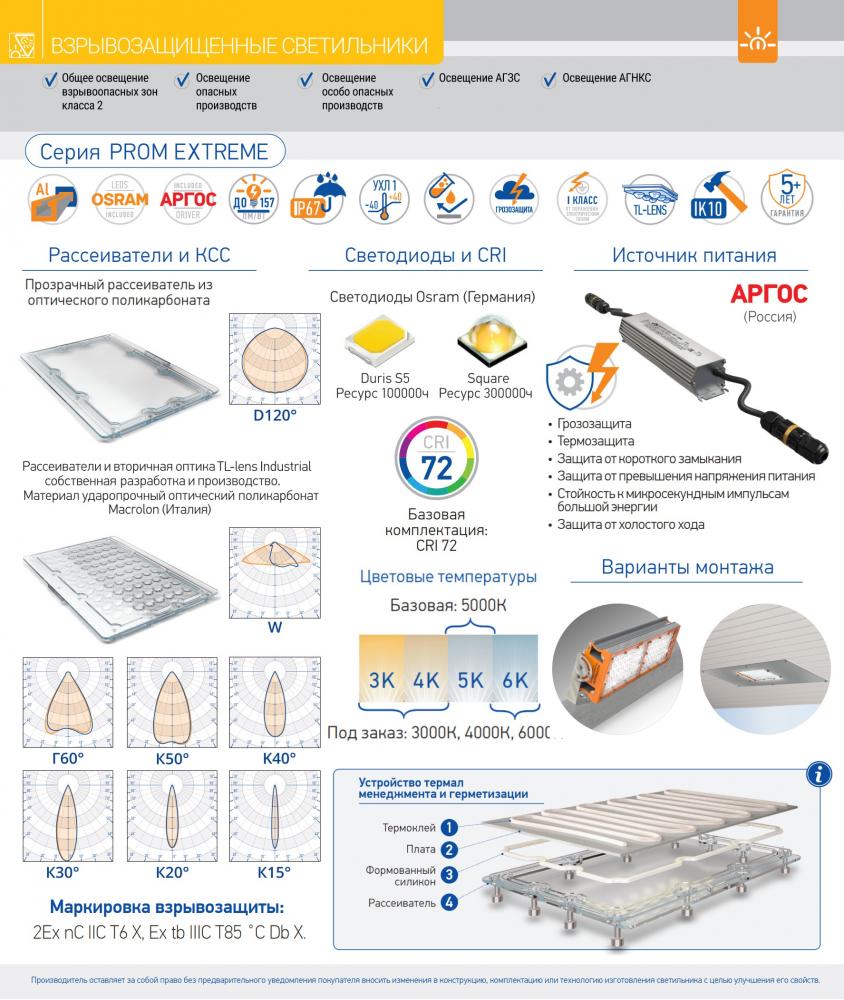

- TL-PROM – серия «Промышленный»
- 1,2 – количество световых модулей
- PR – светодиоды Osram
- PLUS – корпус «PLUS»
- EX – для экстремального применения
- Цветовая температура (К):
- 5К – 5000 К
- КCC: W – широкая боковая 145°х60°
- Д – косинусная 120°, Г – глубокая 60°
- К15, К20, К30, К40, К50:
- концентрированная 15°, 20°, 30°, 40°, 50°
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-PROM 1 PR PLUS 5K (Д) Ех
| 53,8 | 8856 | 164.5 | D (120°) | Встраиваемый |
22420 ₽
|
|
TL-PROM 1 PR PLUS 5K (Г) Ех
| 42,4 | 6097 | 144 | Г (60°) | Поворотная скоба (угол наклона 0°-180°) |
26550 ₽
|
|
TL-PROM 1 PR PLUS 5К (К20) Ex
| 42,1 | 5964 | 141.5 | К (20°) | Поворотная скоба (угол наклона 0°-180°) |
26550 ₽
|
|
TL-PROM 1 PR PLUS 5K (K40) Ех
| 44,8 | 7491 | 167 | К (40°) | Поворотная скоба (угол наклона 0°-180°) |
23400 ₽
|
|
TL-PROM 1 PR PLUS 5К W Ex
| 53,8 | 9123 | 169.5 | W (145°х60°) | Поворотная скоба (угол наклона 0°-180°) |
23720 ₽
|
|
TL-PROM 1 PR PLUS 5K K30 Ех
| 44,8 | 7362 | 164 | К (30°) | Поворотная скоба (угол наклона 0°-180°) |
23400 ₽
|
|
TL-PROM 1 PR PLUS 5K (K15) Ех
| 42,5 | 6140 | 144.5 | К (15°) | Поворотная скоба (угол наклона 0°-180°) |
26550 ₽
|
|
TL-PROM 1 PR PLUS 5K K50 Ех
| 44,8 | 7471 | 167 | К (40°) | Поворотная скоба (угол наклона 0°-180°) |
23400 ₽
|
- Мощность, Вт
- 53,8
- Световой поток светодиодного модуля, Лм
- 10249
- Суммарный световой поток с учетом потерь, Лм
- 8856
- Световая эффективность, лм/Вт
- 164.5
- Количество светодиодов, шт
- 96

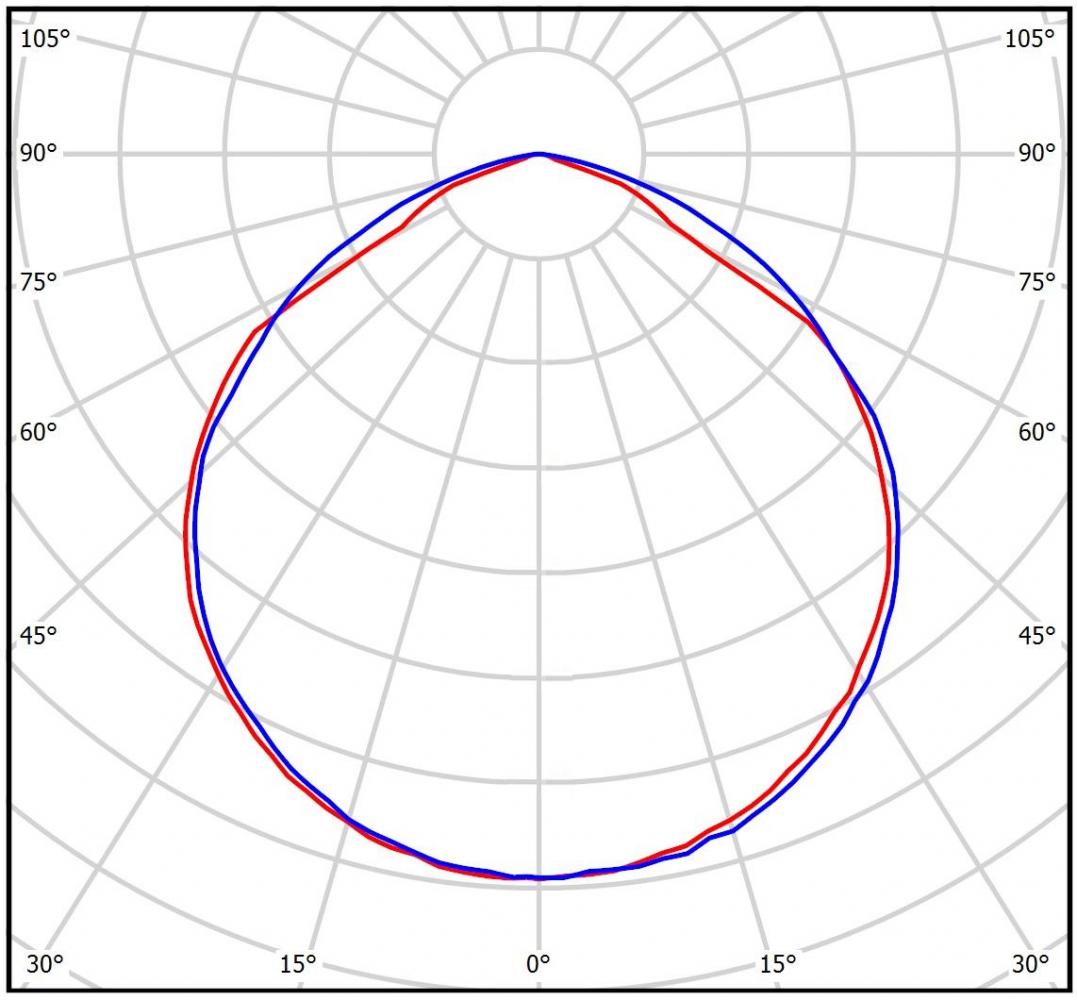

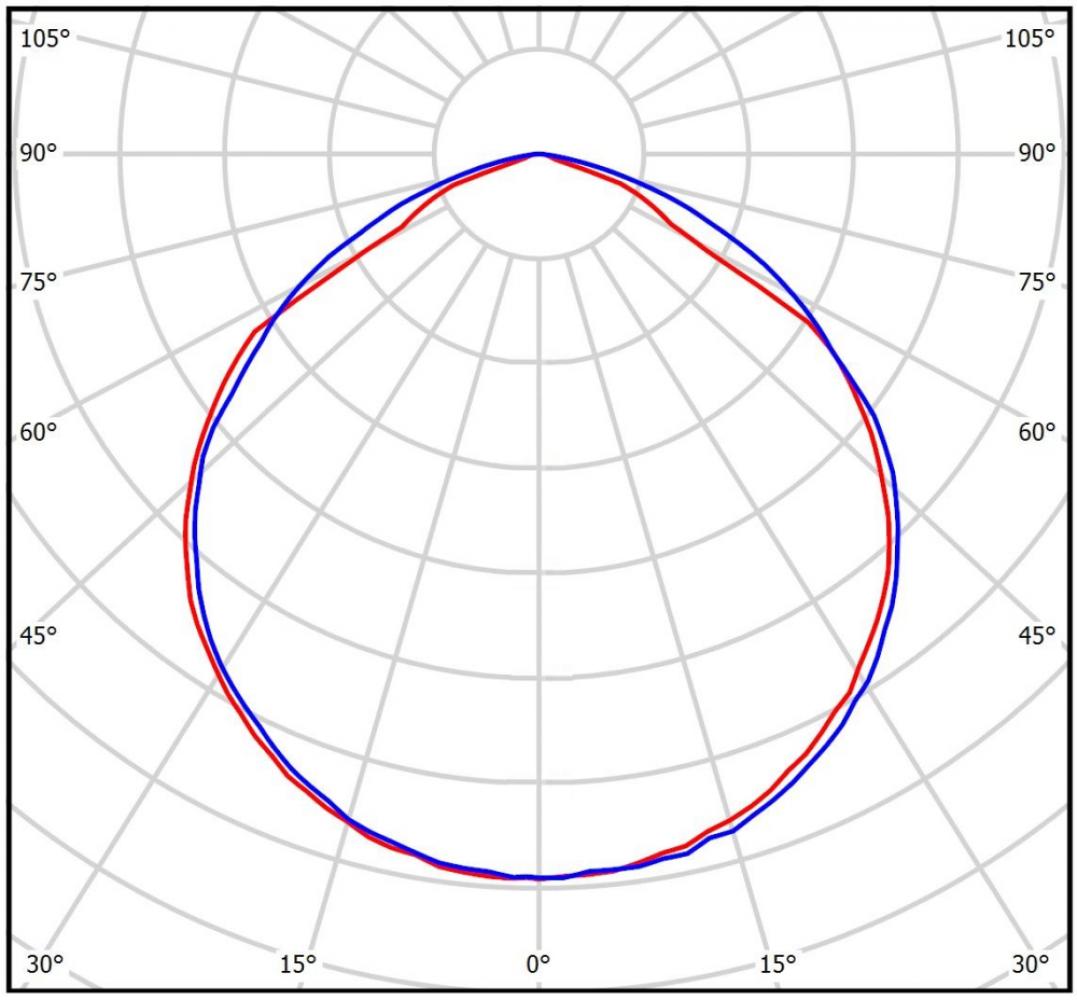

- Кривые силы света (КСС)
- D (120°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- ≤ 1
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (87,5 мА) 5000 К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 1,5
- Производитель источника питания
- Аргос-Электрон
- Модель ИП
- ИПС 60-700Т IP67 1000
- Диммирование
- нет
- Напряжение питания, В
- 176-264B AC
- Частота, Гц
- 47 ~ 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥0.95
- Грозозащита
- Да
- Термозащита
- Отсутствует
- Защита от 380 В
- Да
- Стойкость к микросекундным импульсам большой энергии
- 4 кВ (L-N), 6 кВ (L-PE, N-PE)
- Защита от перенапряжения по сети
- > 280 B, восстанавливается автоматически
- Электромагнитная совместимость (радиопомехи)
- Соответствует ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 1,5 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- вход-выход > 200 МОм; вход-земля > 200 МОм; выход-земля > 200 МОм
- Активный корректор мощности
- Да
- Защита от холостого хода
- Восстанавливается
- КПД
- ≥90.0%
- Потребляемый ток, А
- 0,3 А
- Предельный диапазон напряжения питания
- 158-290B AC
- Пусковой ток, A
- < 0,7 А max
- Рабочий ток диодов, мА
- 117
- Средняя мощность
- 50
- Стандарты по общим требованиям и безопасности
- Соответствует ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Ток утечки, mA
- < 0,7 мА
- Защита от короткого замыкания
- Да, полное
- Максимально потребляемая из сети мощность, Вт
- 68
- Аналог светильника
- СГЖ01, ССР 150
- Аналог к лампам
- ДРЛ-250, ДНАТ-150
- Материал корпуса
- Анодированный алюминий
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Поворотная скоба (угол наклона 0°-180°)
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +40°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,091
- Площадь теплоотводящей поверхности, мм2
- 285 636
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 110,139
- Маркировка взрывозащиты
- 2Ex nС IIС T6 Х, Ex mb IIIC T85 ˚С Db Х

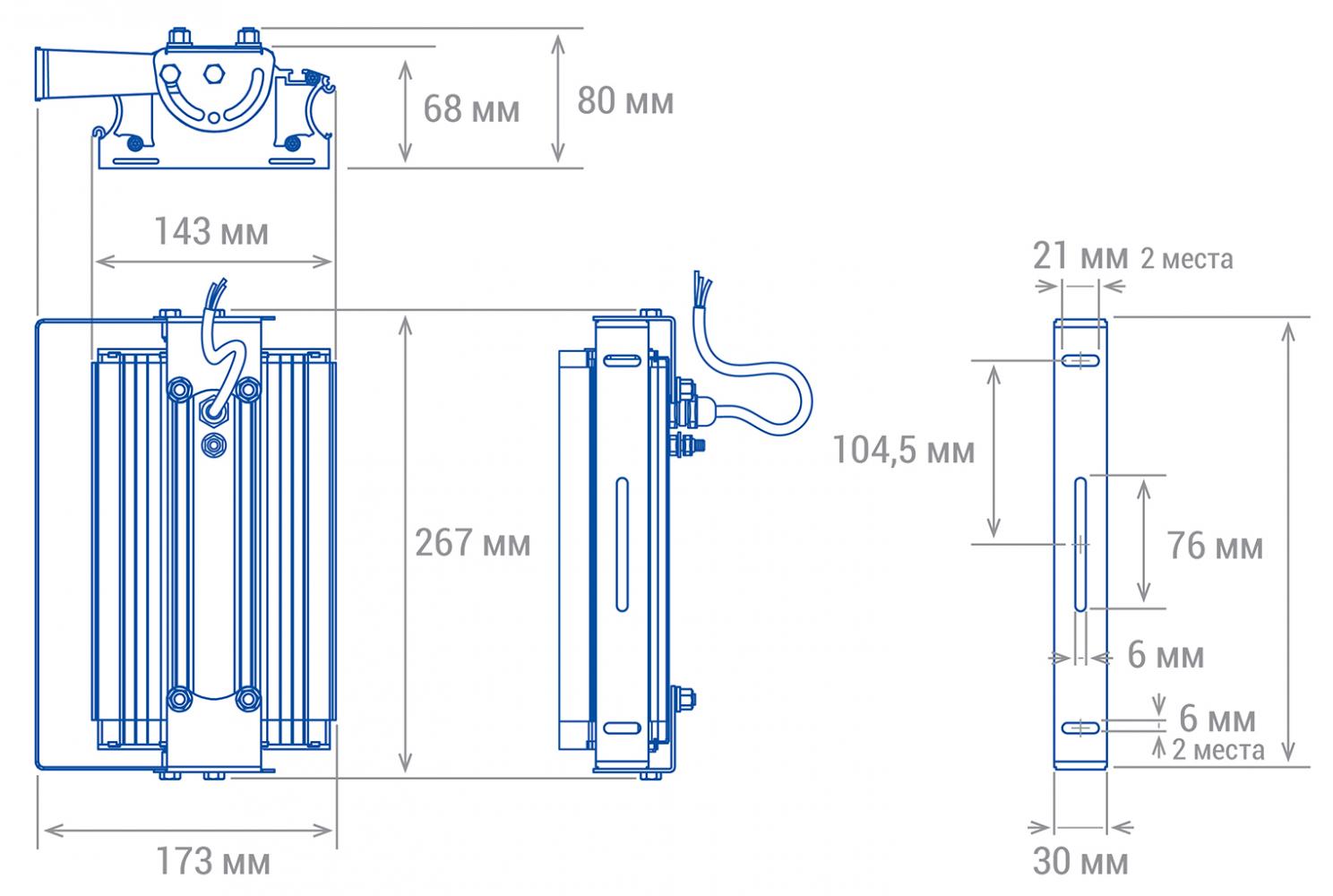

- Габариты светильника ДхШхВ, мм
- 223х150х68
- Габариты светильника с креплением ДхШхВ, мм
- 267х173х80
- Габариты коробки, ДхШхВ, мм
- 310х165х80
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 3,2
- Масса брутто, кг
- 3,4
- Объем коробки, м3
- 0,009
- Длина коробки, мм
- 470
- Ширина коробки, мм
- 185
- Высота коробки, мм
- 100
Паспорт
Спецификация
IES-файл

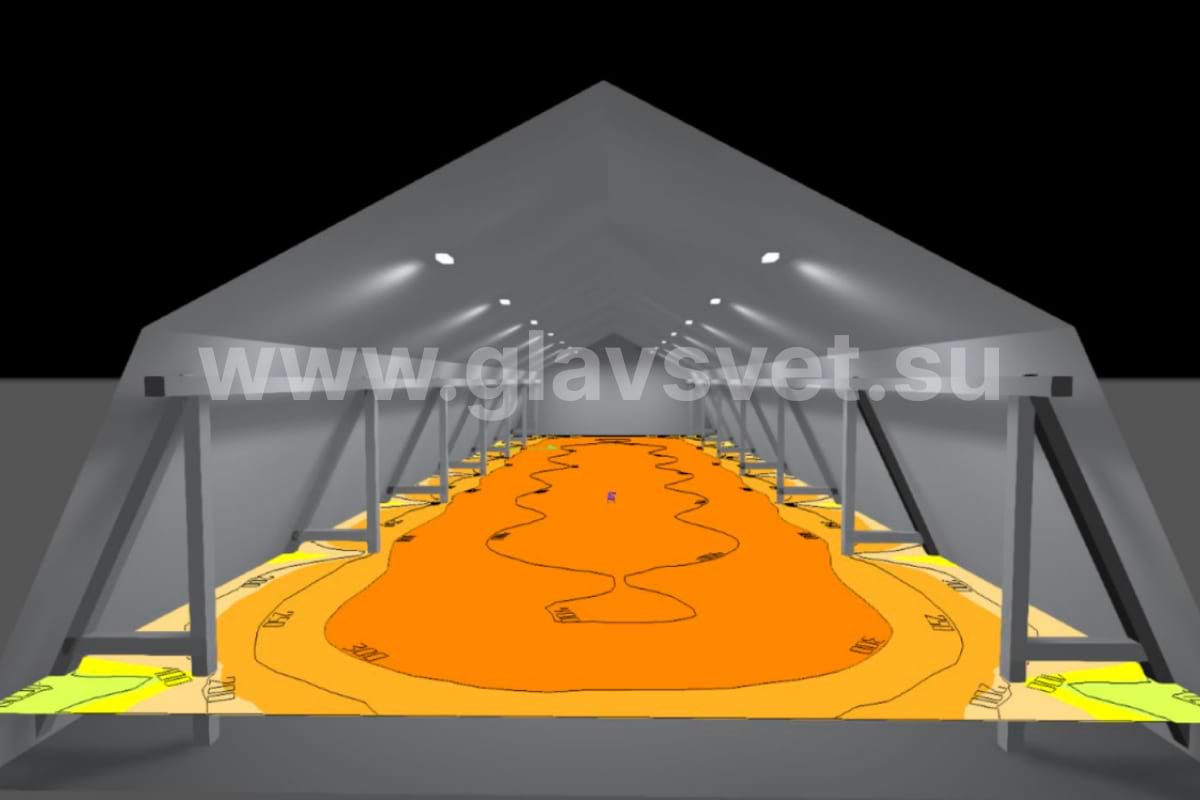

Бесплатный расчет взрывозащищенного освещения
Светотехнический расчет (проект) с использованием светодиодных взрывозащищенных светильников – это подбор компонентов световой установки, которые при наименьших затратах обеспечат энергоэффективный и безопасный свет в производственных помещениях и зонах с категорией по взрывоопасности 2 класса.
Главная цель расчета взрывозащищенного освещения – определить правильное расположение, высоту монтажа и количество светильников, имеющих заданную мощность, световой поток и светоотдачу, способных обеспечить необходимый уровень безопасного освещения в «опасных» и «особо опасных» помещениях различного назначения в соответствии с действующими ГОСТами и СНиПами.
Освещение АГНКС «Газпром»
На объектах, где осуществляется заправка автотранспорта природным газом (метаном) согласно технике противопожарной безопасности во избежание взрывов и пожаров требуется устанавливать специальное световое оборудование.
Администрация АГКС «Газпром» обратилась к нам за подбором светильников в навес заправочных постов для освещения крытой части станции. Проведя светотехнический расчет мы предложили им подходящие для освещения светильники в навес АЗС во взрывозащищенном исполнении TL-PROM PR PLUS EX.
Освещение промышленного помещения
Перерабатывающей компании «Амилко» (г. Миллерово) потребовалась замена вышедших из строя осветительных приборов для освещения цехов глубокой переработки зерна кукурузы, различных видов крахмалов, сахаристых продуктов и высокобелковых кормов.
Требовалось поменять не только стандартные источники света промышленного освещения, но взрывозащищенные светильники, используемые в местах, где была вероятность образования взрывоопасной взвеси в воздухе.
Обратившись к нам, компания успешно решила эту проблему, приобретя светодиодные промышленные светильники TL-PROM и светодиодные светильники во взрывозащищенном исполнении TL-PROM PR PLUS EX.
