Уличные светильники ATAMAN-STREET-3 для освещения открытой спортивной площадки

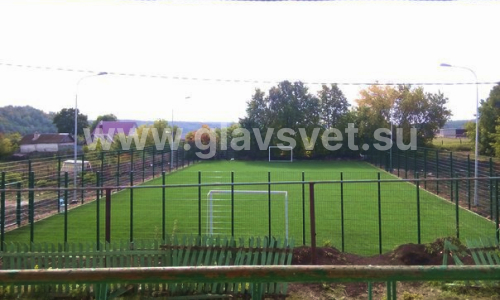

с. Васькино-Туйрала Потапово-Тумбарлинское сельское поселение Республика Татарстан. Открытая спортивная площадка для минифутбола
- Актуальные модели светильников представлены в разделе Светильники для спортивной площадки.

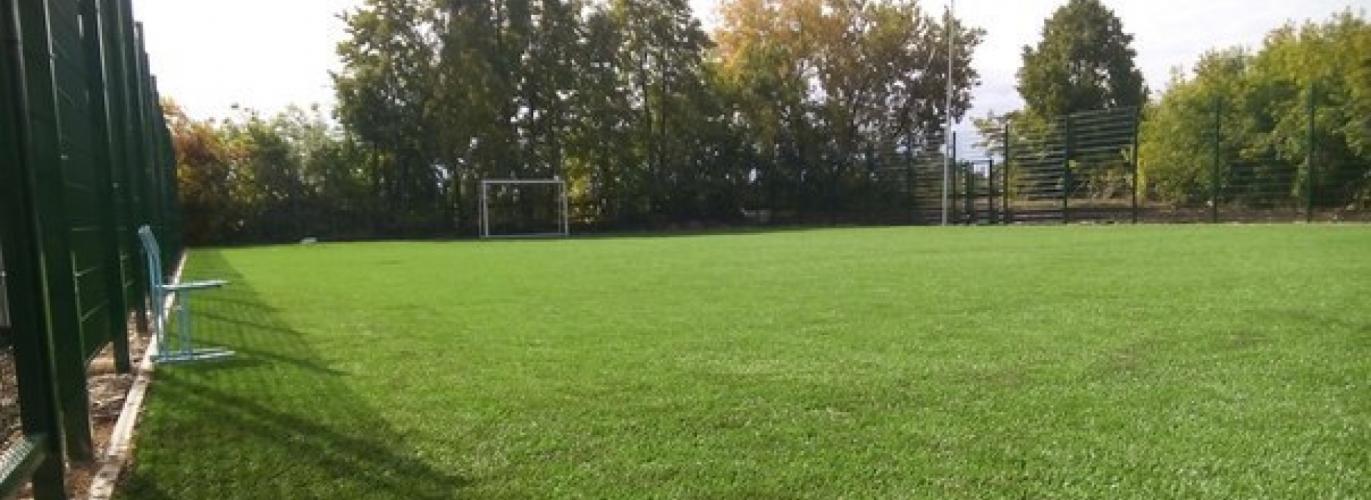

Монтажная организация, занимавшаяся реконструкцией спортивного объекта, обратилась к нам с просьбой сделать светотехнический расчет открытой спортивной площадки для минифутбола. По описанию заказчика старые светильники ЖКУ с лампами ДНАТ-125 не справлялись с задачей создания должной освещенности. В связи с этим ремонт спортивного объекта состоял не только из укладки нового травяного покрытия, но и замены устаревших светильников на современные светодиодные аналоги.
По условиям ТЗ в расчете мы должны были использовать имеющиеся на месте опоры освещения, на которые планировалось установить приобретенные заказчиком новые двойные консоли.

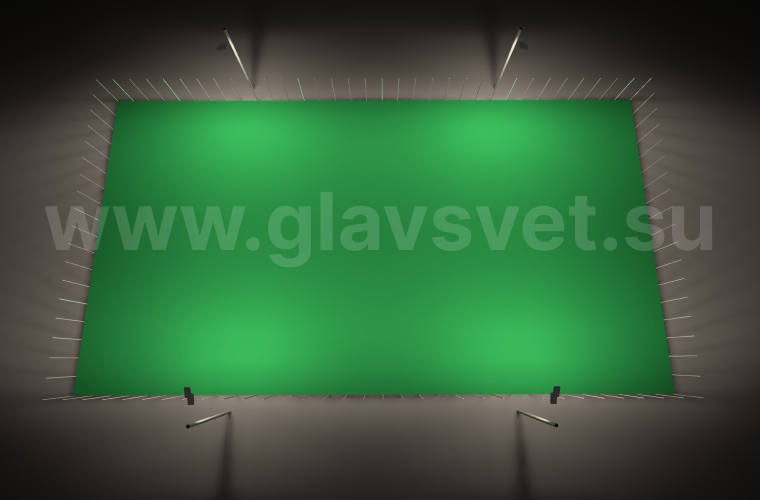

Таким образом для расчета освещенности и подбора светильников мы получили следующие исходные данные:
- Размер площадки 42 м х 23 м.
- 4 опоры с отступами: 1,1 м от площадки, 11 м от края площадки.

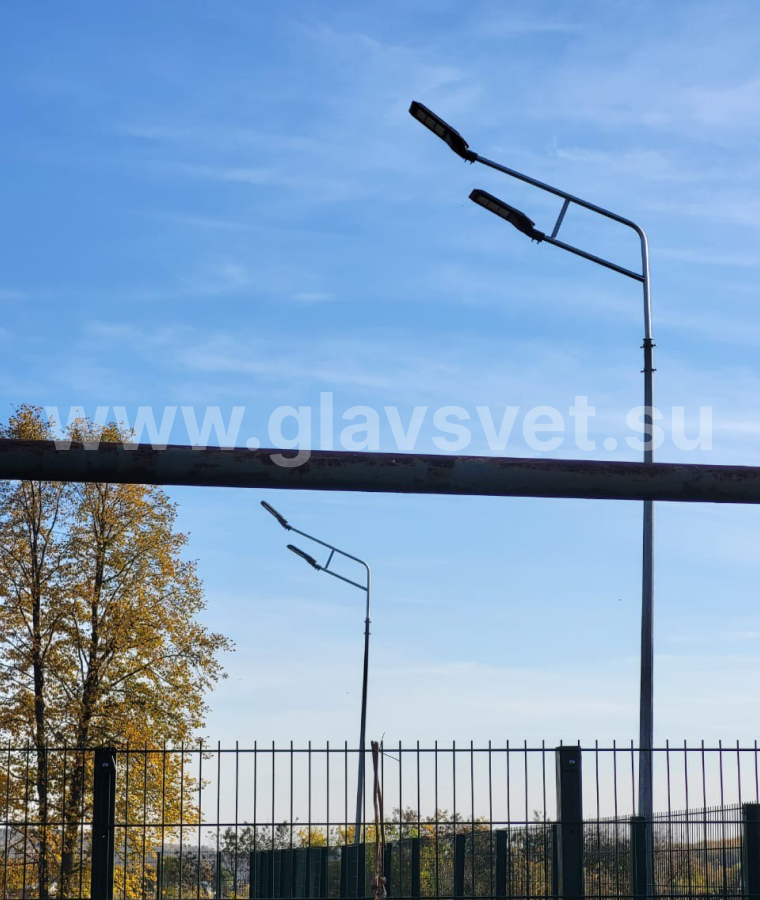

- Кронштейны: вылет нижнего светильника — 1 м, вылет верхнего светильника — 1,5 м.
- Высота расположения светильников с учетом высоты опоры и высоты кронштейна: для нижнего — 7 м, для верхнего — 7,5 м.

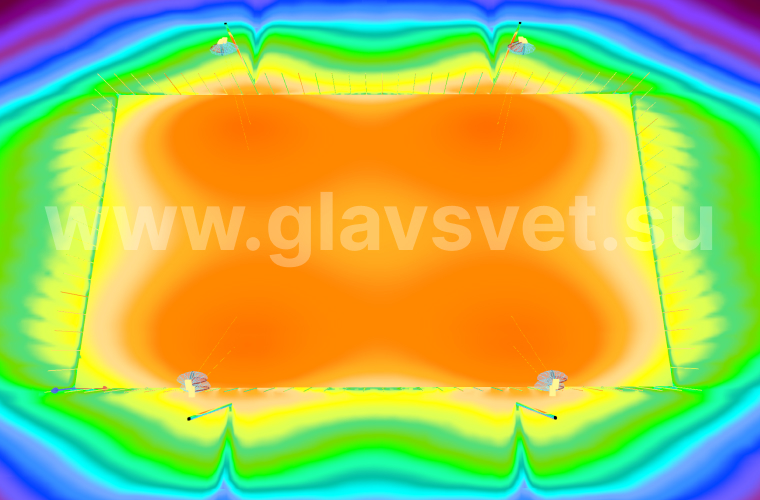

Чтобы добиться требуемого по СП 440.1325800.2018 уровня освещенности мы использовали самые мощные консольные светильники ATAMAN-STREET 240-3 750 SW, установив их по 2шт на каждой опоре. Эти осветительные приборы оснащены линзованной оптикой с КСС SW (Широкая боковая), которая позволила максимально равномерно осветить всю площадь спортивного объекта, создав уровень освещенности порядка 192 Лк.

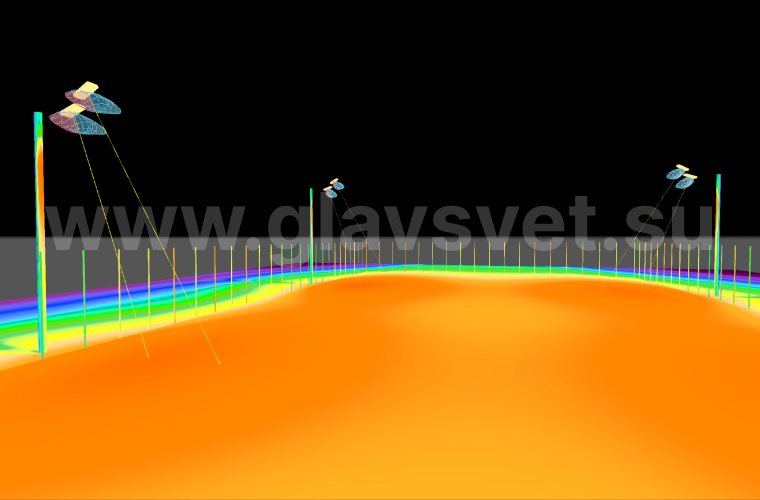

Так же в ходе расчета был подобран наклон регулируемого кронштейна уличных светильников серии ATAMAN-STREET-3, который составил: для нижних светильников — 20° от горизонта, для верхних — 30°.

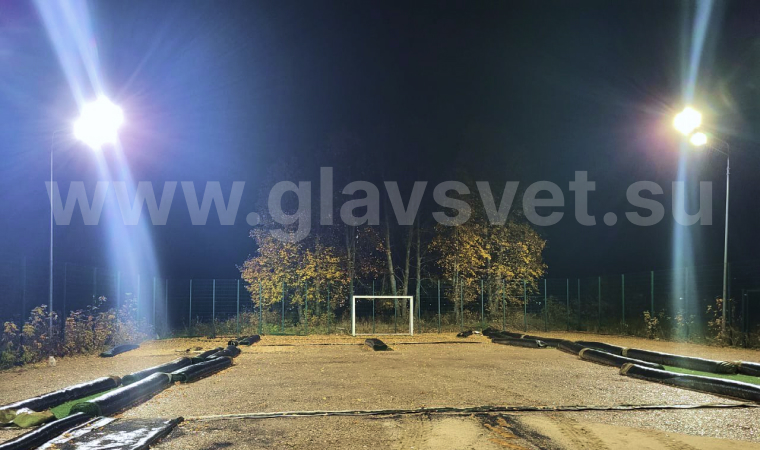

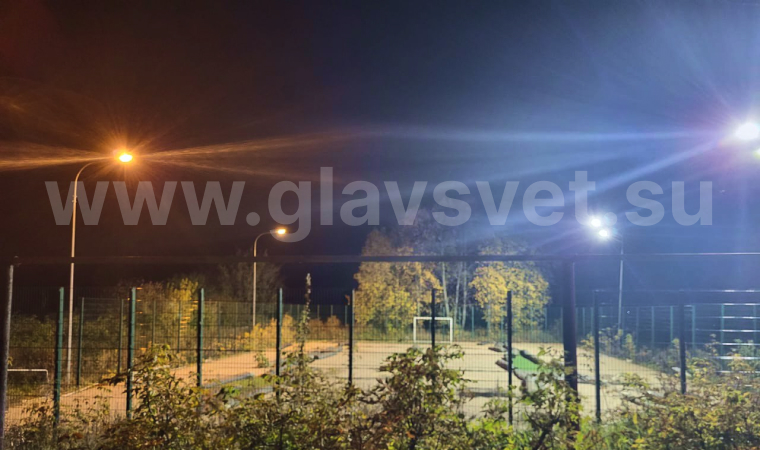

Нашей работой заказчик остался доволен, прислав фото установки осветительных приборов в момент проведения реконструкции.
