Как выбрать светильник наружного освещения

Освещение открытых территорий — одна из ключевых задач наружного освещения, где основными параметрами являются площадь объекта, требуемая освещенность, равномерность и экономическая эффективность. Выбор между прожекторным и уличным (консольным) освещением диктуется геометрией территории, высотой установки, мощностью светового потока и необходимостью контроля светового загрязнения. Главное правило: чем больше площадь и чем выше требуемая освещенность, тем выгоднее применять прожекторы на высоких мачтах. Для линейных объектов и локальных зон более рациональны консольные светильники на опорах.

Классификация территорий по площади и задачам

• Малые территории (до 1000 кв. м) — входные группы, локальные парковки на 10–20 машин, пешеходные зоны у подъездов, небольшие скверы и дворы.
• Средние территории (1000–5000 кв. м) — парковки на 50–150 мест, прогулочные аллеи, спортивные площадки, прилегающие территории офисных зданий, внутренние проезды жилых комплексов.
• Крупные территории (5000 – 50000 кв. м) — открытые стоянки гипермаркетов, логистические терминалы, промышленные зоны, аэродромные площадки, выставочные комплексы, стадионы.
• Особо крупные территории (свыше 50000 кв. м) — грузовые порты, сортировочные станции, горнодобывающие карьеры, рудные дворы, нефтебазы, крупные логистические хабы.

Выбор типа источников света

Прожекторы — стационарные световые приборы с узким, средним или широким углом рассеивания (от 10° до 120°), предназначены для концентрации светового потока на удаленных объектах. Консольные (уличные) светильники — осветительные приборы с широким и широким боковым углом рассеивания (120°°–180) для равномерного освещения близлежащих пространств с опор освещения высотой 6–12 метров.

Для малых территорий предпочтительны консольные светодиодные светильники мощностью от 30 до 60 Вт на опорах 4–6 метров. Для средних — комбинация консольных светильников от 60 до 120 Вт и маломощных прожекторов от 50 до 100 Вт для акцентной подсветки. Для крупных и особо крупных — прожекторные мачты высотой 20–50 метров с мощностью светильников от 300 до 2000 Вт каждая, обеспечивающие освещенность 20–50 люкс на расстоянии 30–100 метров.

Территории малой площади (до 1000 кв. м)

Рекомендуемые параметры:

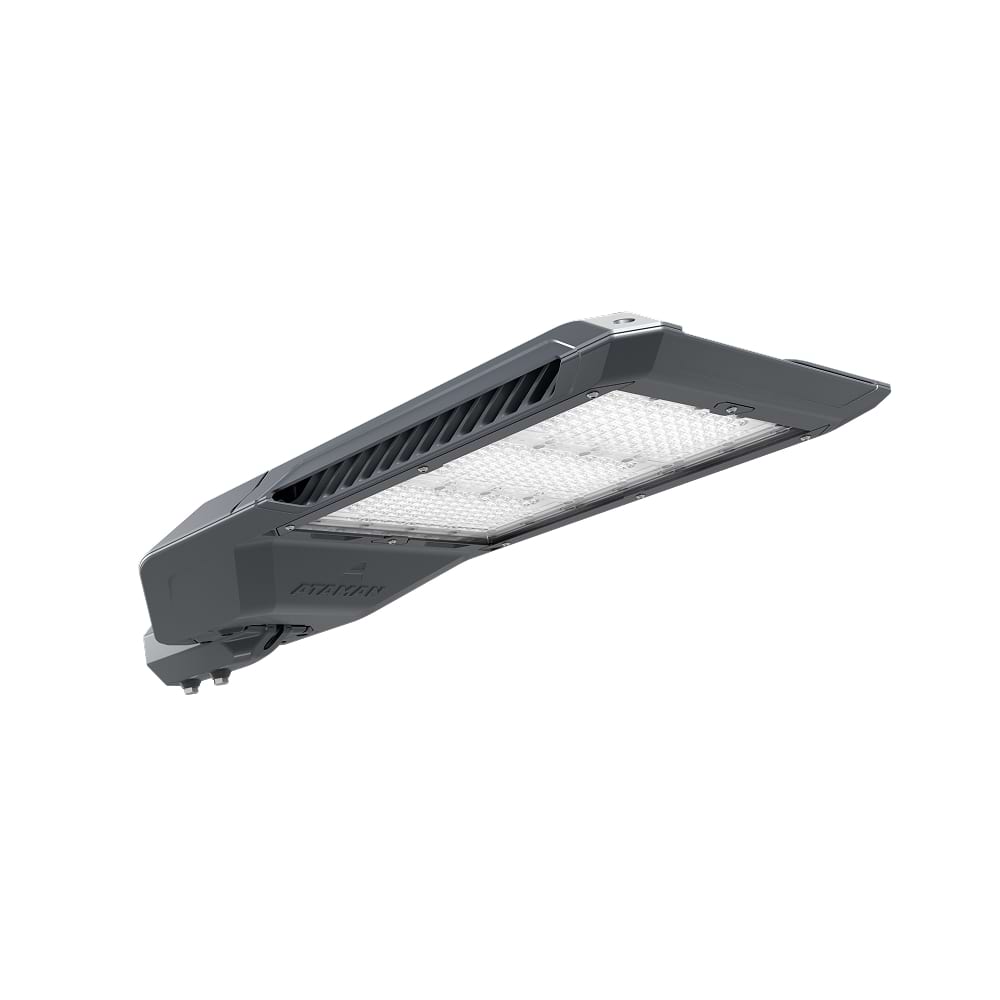

Для локальных скверов, дворовых проездов и малых парковок обычно используются консольные светильники мощностью до 100 Вт на опорах высотой 4–6 метров с шагом 15–20 метров. Преимущества в использовании консольных светильников состоит в равномерности освещения, низкой себестоимости монтажа, минимальной засветки окон жилых домов. Прожекторы применяются точечно — для входных зон, архитектурной подсветки фасадов.

• Средняя освещенность для пешеходных зон — 5–10 люкс, для малых проездов — 10–15 люкс
• Цветовая температура 4000–5000 К, CRI > 70
• Мощность от 20 до 60 Вт для светильников, до 100 Вт для прожекторов
• Монтаж опор освещения по периметру площади или вдоль аллей, избегая установки в центре газона (сложность проводки и ухода)
• Для открытых парковок у таунхаусов или небольших ТЦ — высота опор 5–7 метров, мощность светильников от 40 до 100 Вт

Территории средней площади (1000–5000 кв. м)

В данном случае необходимо решать задачу равномерного освещения проездов, парковок и пешеходных зон.

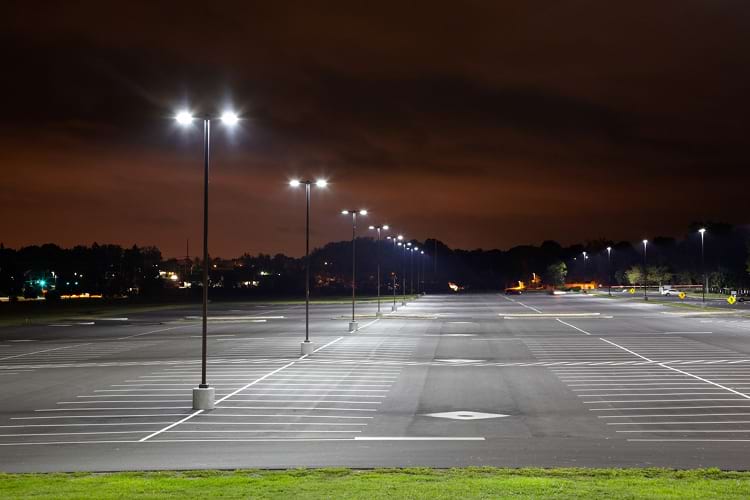

• Для парковок на 50–150 мест типовое решение — опоры освещения высотой 8–10 метров с консольными светильниками мощностью от 50 до 210 Вт с шагом 20–30 метров.
• Для спортивных площадок (теннисный корт, мини-футбол) — прожекторы на опорах высотой 8–12 метров по периметру с углом наклона 15–25 градусов, освещенность на уровне 75–200 люкс (в зависимости от уровня соревнований).

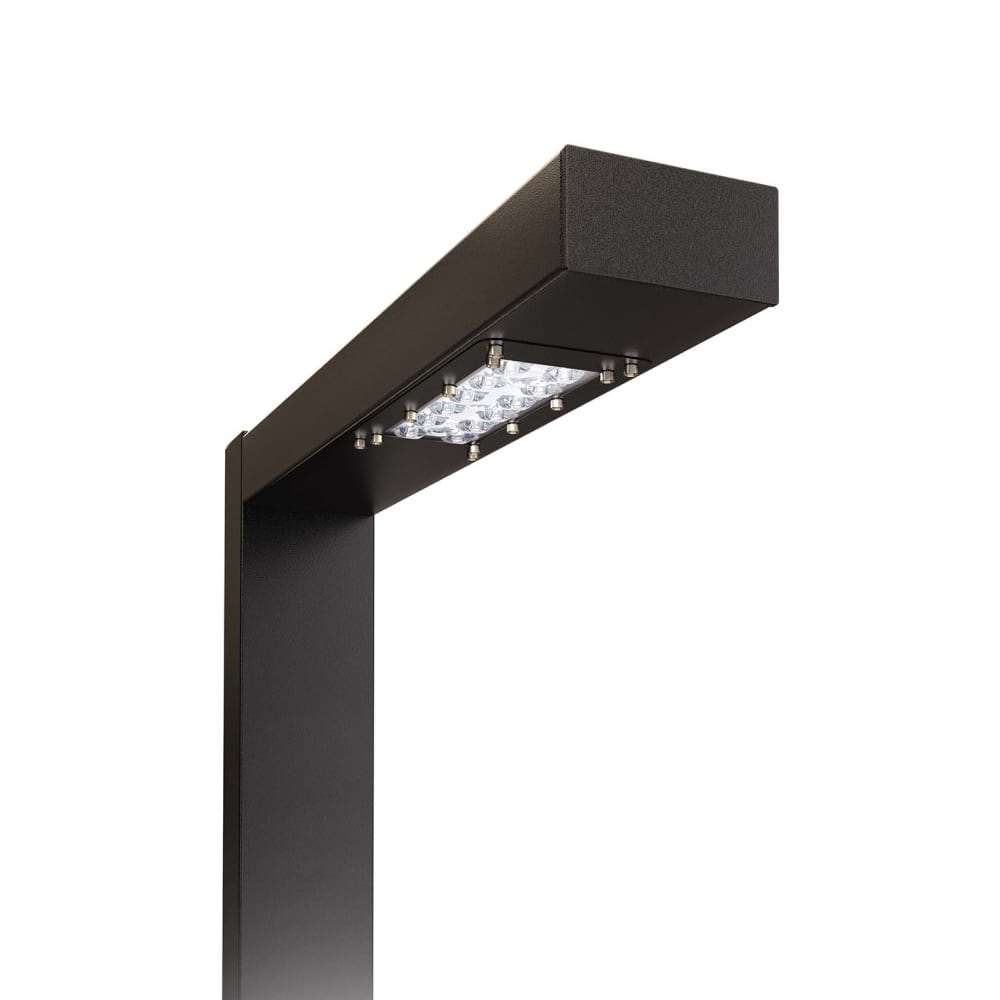

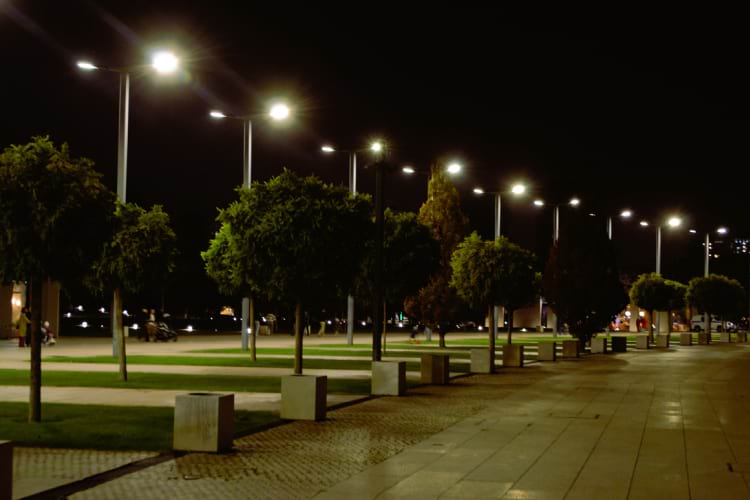

• Для прогулочных аллей и скверов — парковые светильники мощностью от 40 до 80 Вт, установленные на опоры высотой 5–7 метров, шаг 15–25 метров, CRI ⩾ 80
• Для въездов на территорию бизнес-центра или выставочного комплекса используется комбинированная схема: консольные светильники на опорах (основное освещение) и прожекторы мощностью до 100 Вт на фасадах или на дополнительных мачтах для акцентной подсветки указателей и главного входа. Уровень освещенности — 15–20 люкс на парковке, 10–15 люкс на пешеходных дорожках. Для экономии применяются системы диммирования снижающие до 30% мощности в ночные часы.

Территории крупной площади (5000–50000 кв. м)

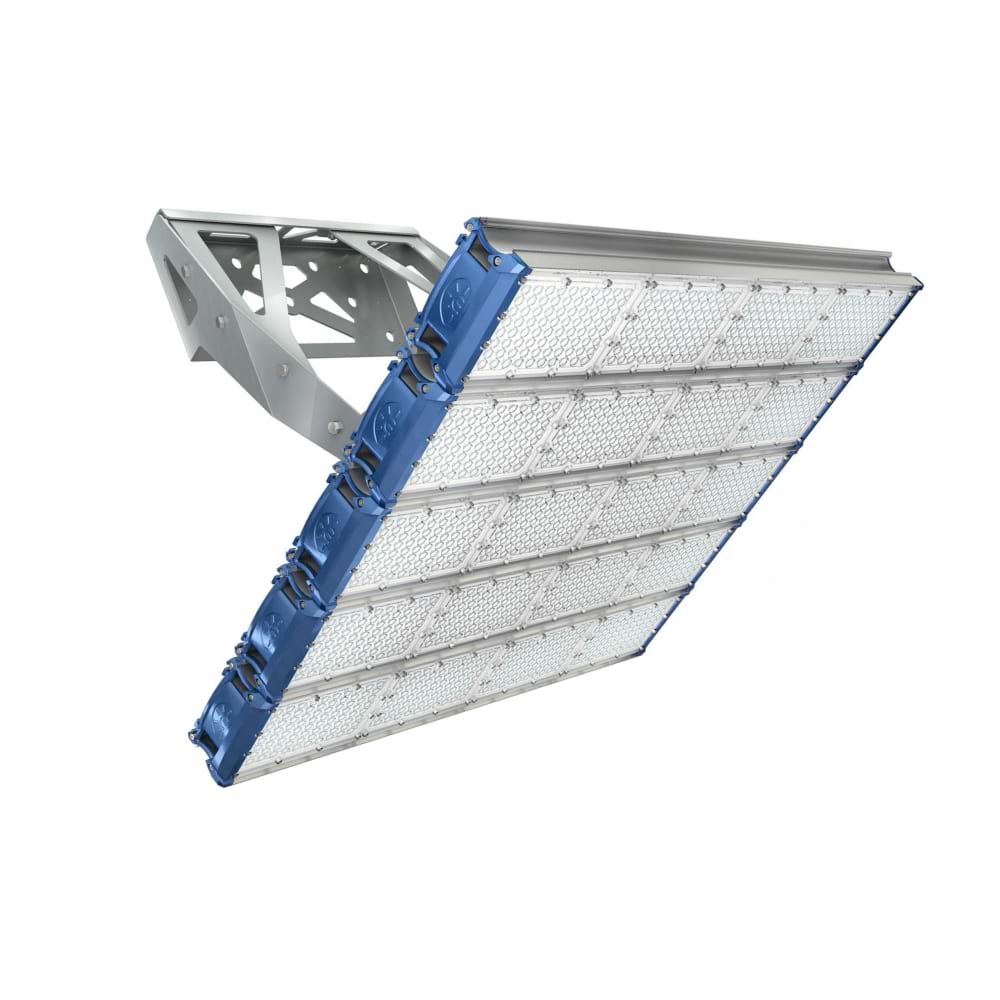

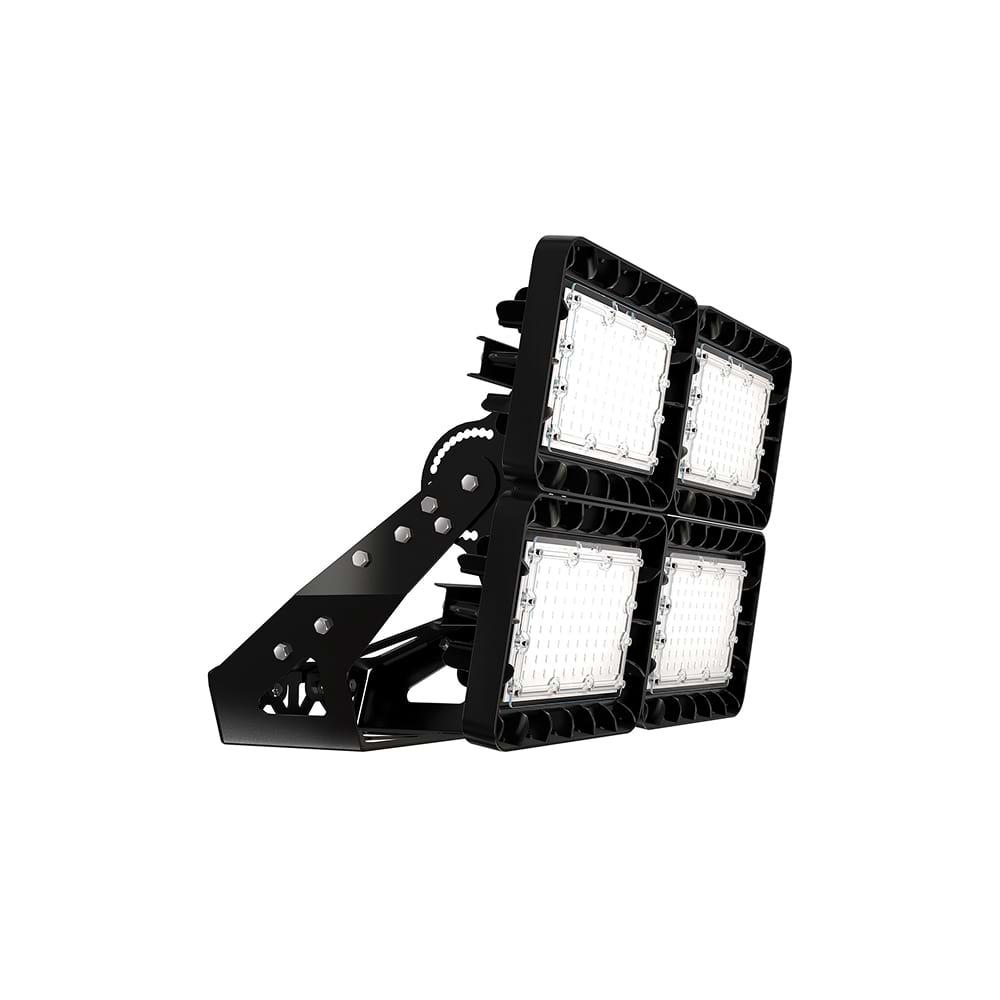

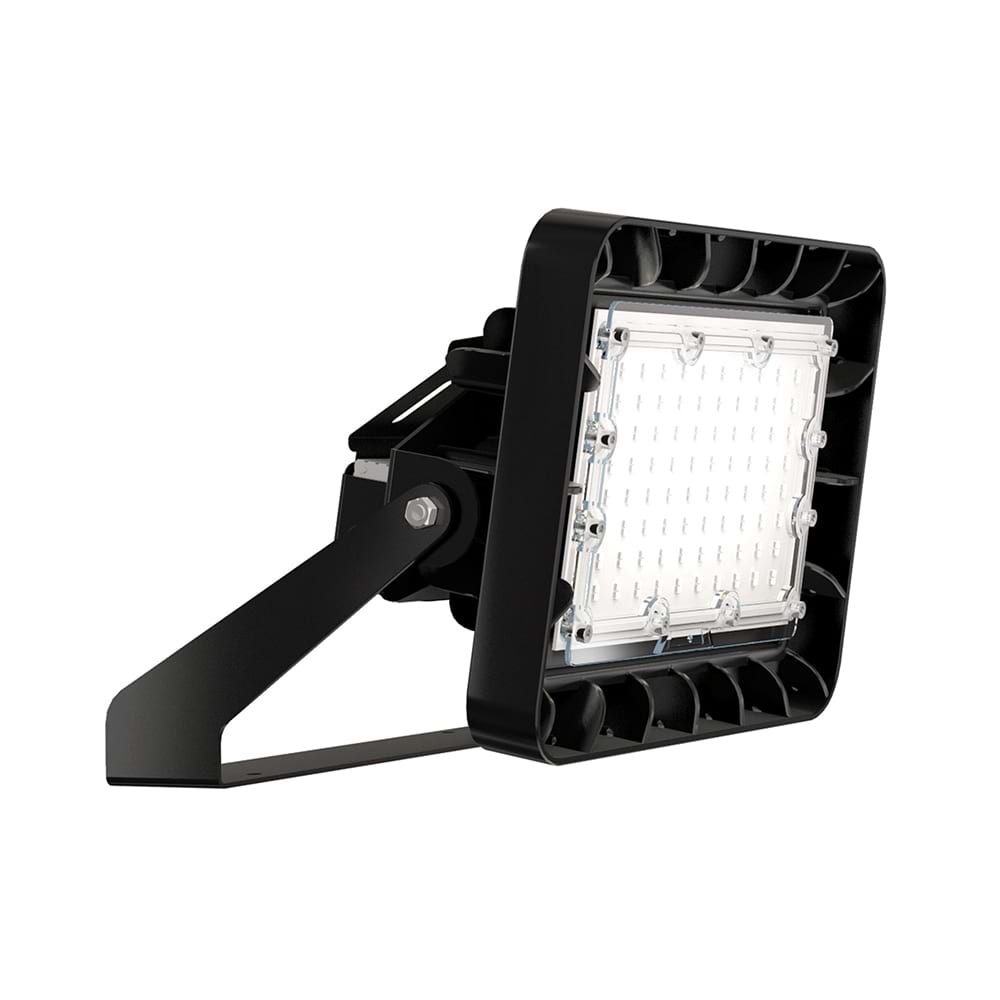

К территориям крупной площади относятся: парковки гипермаркетов до 500–1000 мест, логистические центры, аэродромные перроны, выставочные комплексы и промышленные зоны. Для таких мест прожекторное освещение с мачтами высотой 20–40 метров — стандартное решение. Мачты располагаются равномерно по площади (шаг 40–80 метров) или вдоль границ территории (для прямоугольных участков). Светодиодные прожекторы мощностью от 100 до 2000 Вт крепятся на кольцевых площадках мачт по 4–12 штук каждая, с возможностью индивидуальной регулировки угла наклона (от 0 до 60 градусов к горизонту). Освещенность на уровне земли — 15–30 люкс для парковок, до 30–50 люкс для погрузочно-разгрузочных зон и промышленных территорий. Для предотвращения ослепления пилотов и водителей большегрузов необходима экранировка прожекторов от направления на взлетно-посадочные полосы и на кабины водителей.

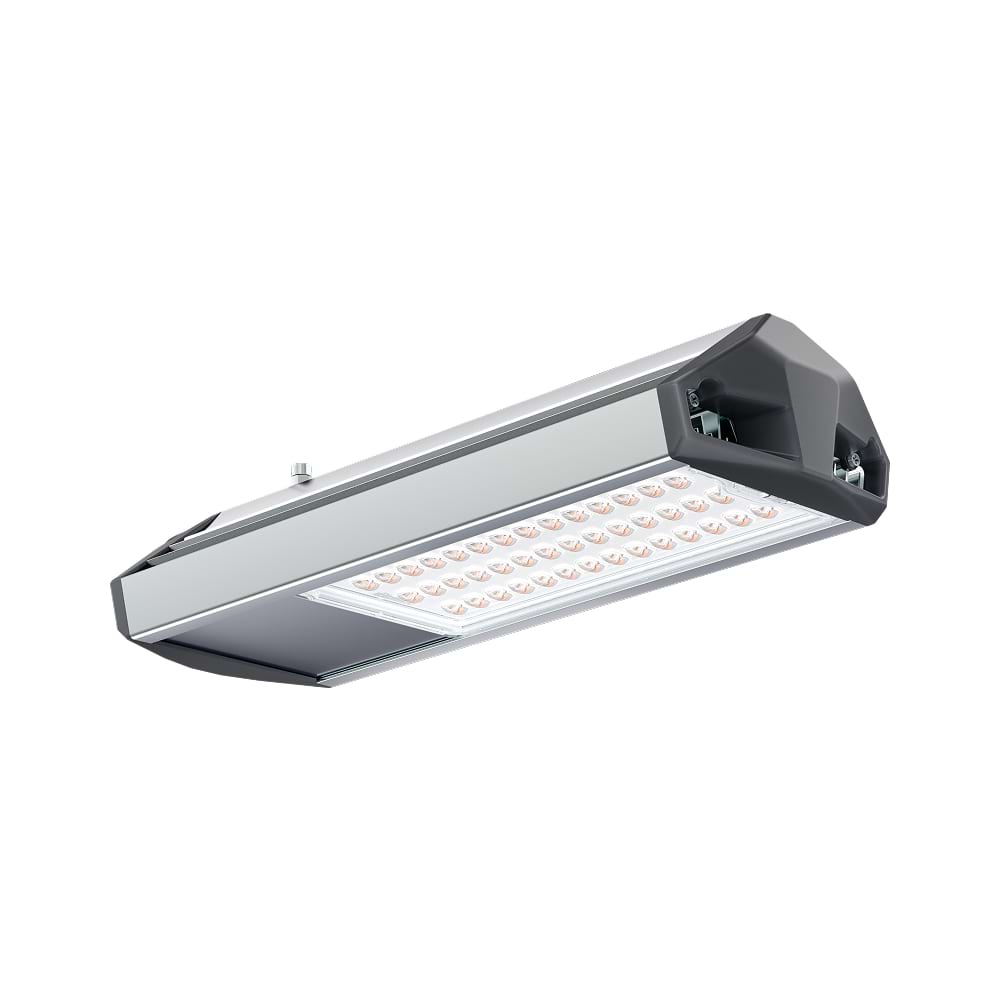

Консольные светильники мощностью от 100 до 240 Вт на опорах освещения высотой 10–14 метров применяются на периферии — вдоль ограждений, пешеходных переходов, на въездах и выездах. Управление — автоматическое, с суточным расписанием и диммированием, интеграция с охранной системой и камерами видеонаблюдения. Резервирование — 10–20% избыточной мощности для замены вышедших из строя светильников без падения освещенности ниже нормативной.

Территории особо крупной площади (свыше 50000 кв. м)

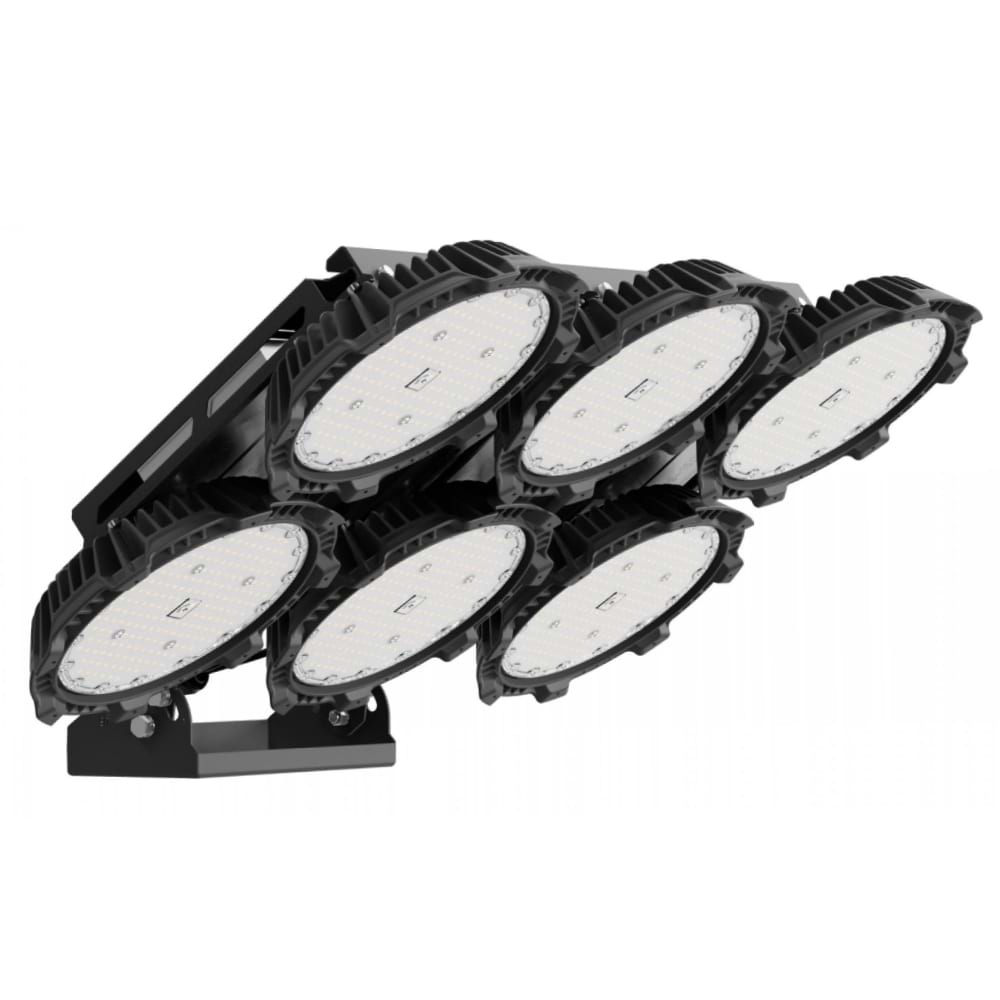

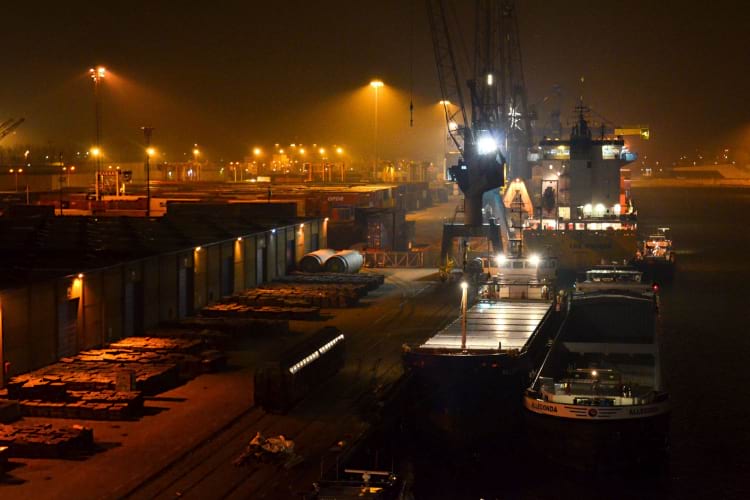

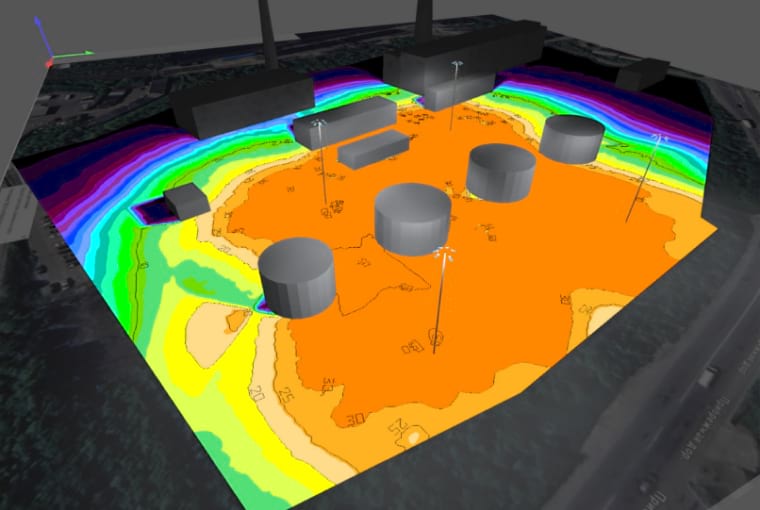

Это грузовые порты, угольные терминалы, железнодорожные сортировочные станции, горные карьеры и нефтебазы. Единственным экономически оправданным решением является прожекторное освещение на высоких мачтах (30–50 метров) с мощностью источников света до 1500–2000 Вт. Шаг мачт — до 100–120 метров (для прямоугольных территорий) или концентрическое расположение вокруг рабочих зон (для круговых объектов). Освещенность — 10–30 люкс для складских зон общего назначения, 30–75 люкс для рабочих зон и путей движения техники, до 50–100 люкс для зон погрузки/разгрузки и ремонтных площадок.

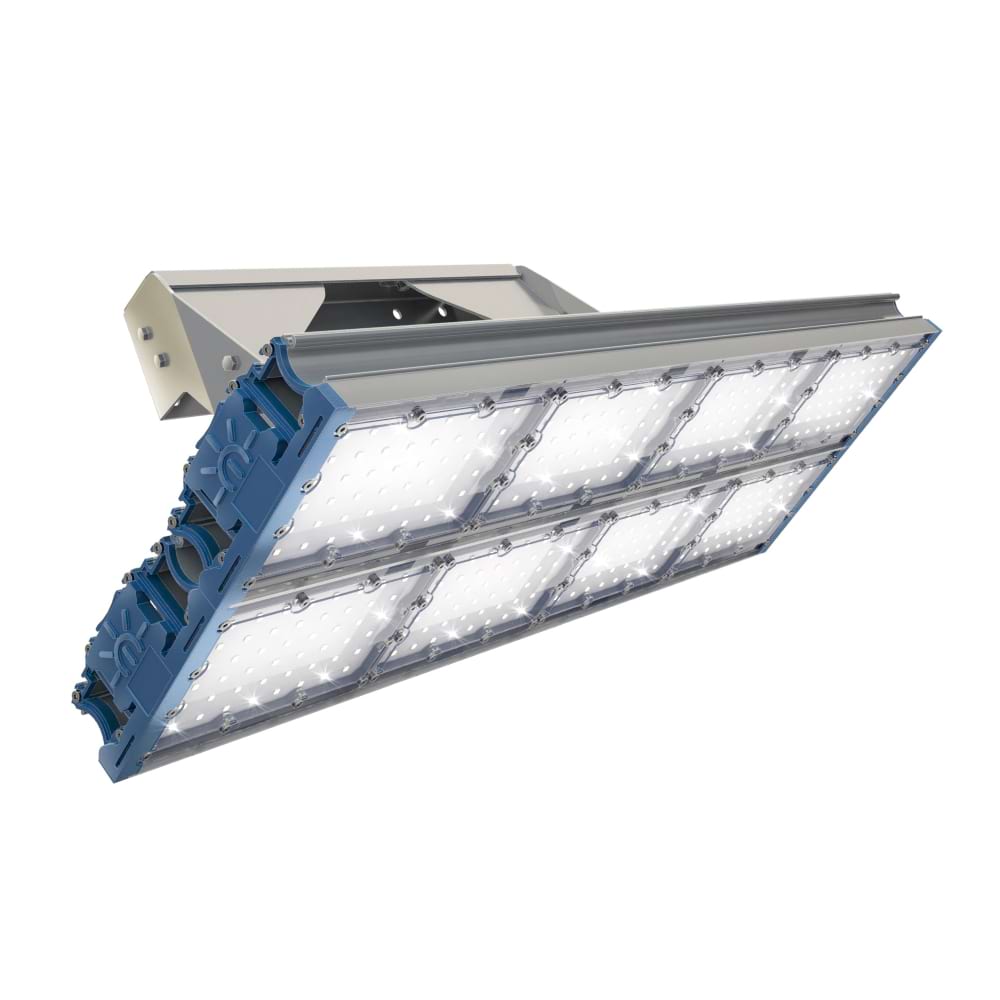

Для карьеров — прожекторы устанавливаются на отвалах и на специальных передвижных мачтах, необходим защитный кожух и усиленная виброзащита. Для нефтебаз и портов корпуса прожекторов должны быть из нержавеющей стали или алюминия во взрывозащищенном исполнении 1Ex d IIC T6. Целесообразно так же использовать светодиодные светильники на 24 Вольта для снижения риска поражения и коррозии (взрывоопасные зоны — низковольтные искробезопасные цепи).

Общие рекомендации по выбору

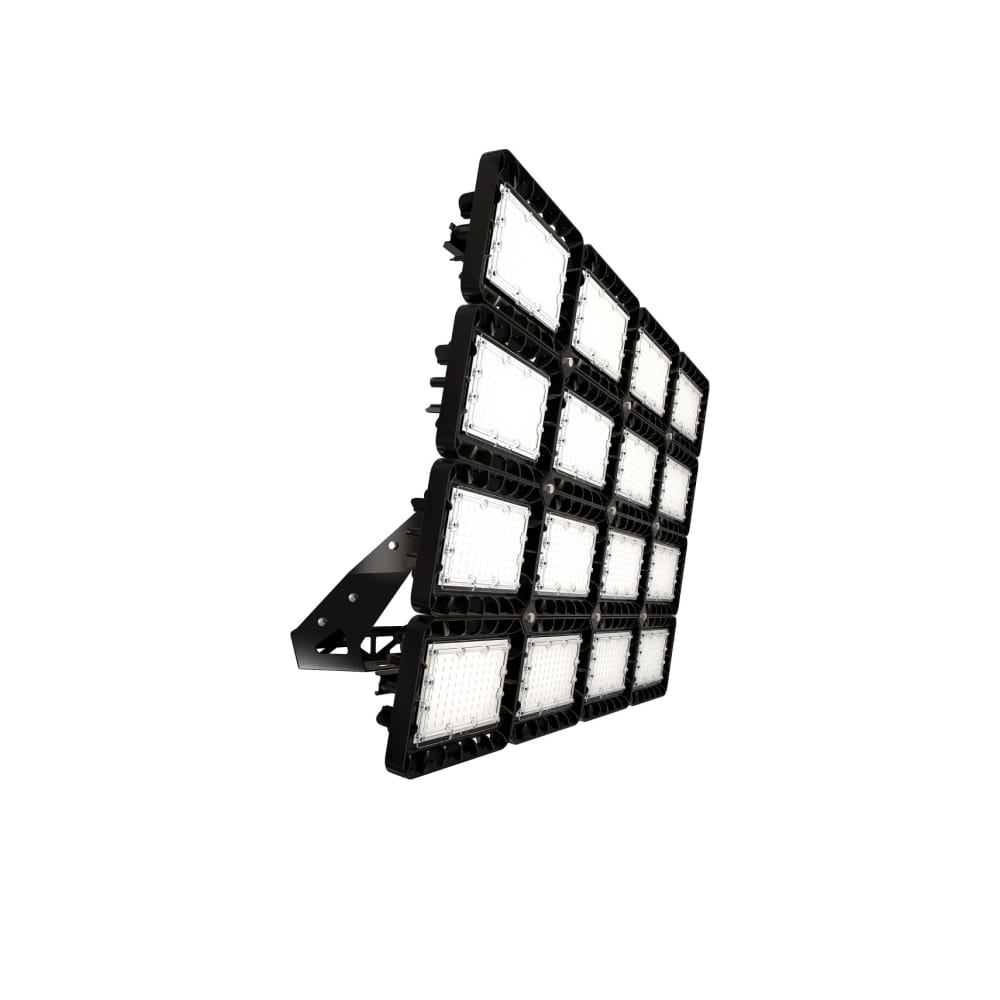

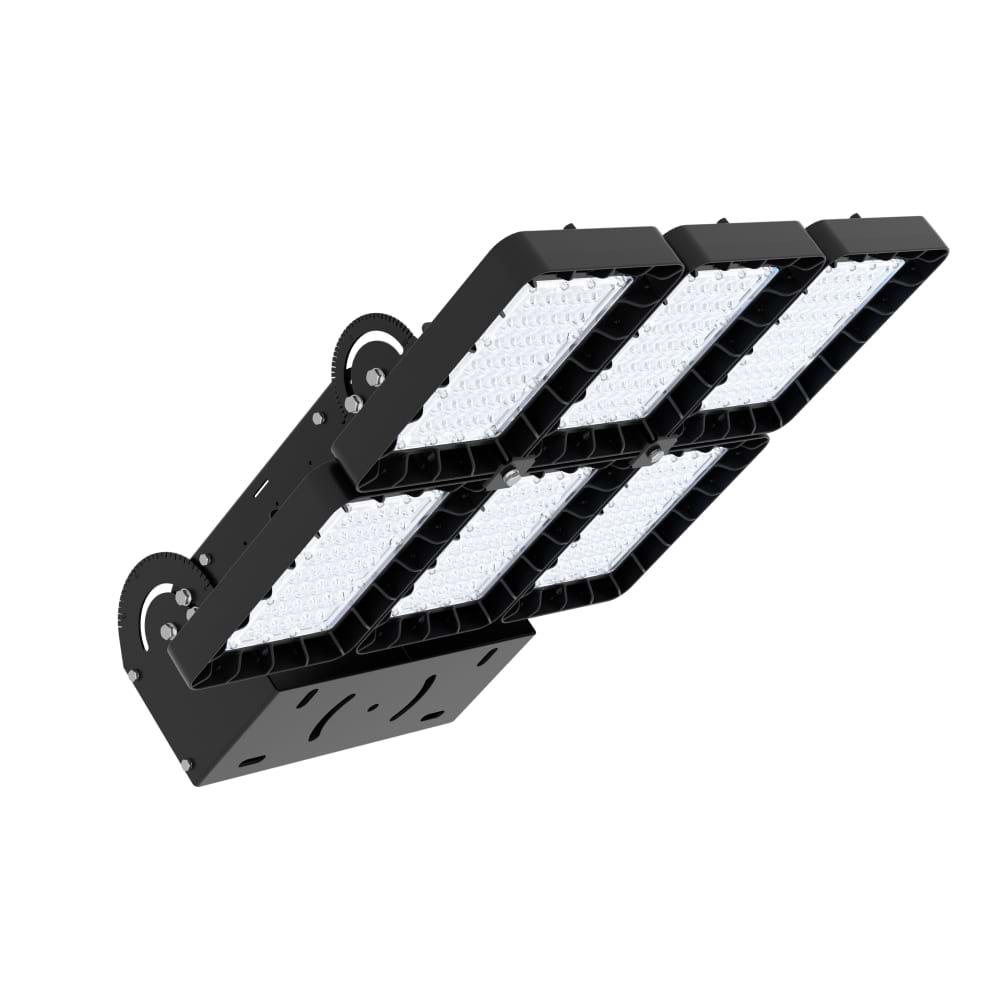

• Для территорий с протяженными границами или с одной стороны прилегающей застройкой предпочтительны асимметричные светильники на опорах освещения — они дают свет вдоль дороги или аллеи, не засвечивая окна. К таким прожекторам, например, относится серии TL-SPORT APS AS, ассиметричная КСС которых равномерно осветит любые большие территории.
• Для круговых и квадратных площадей подходят прожекторы с симметричным распределением, устанавливаемые по периметру.
• Для территорий с неровным рельефом необходимы прожекторы с регулируемым наклоном и фокусировкой, а также расчет угла установки по точкам, так как стандартные консольные светильники дают «провалы» освещенности.

Управление должно обеспечивать гибкое зонирование, сценарное включение (дежурный/рабочий/аварийный режимы) и интеграцию с общим диспетчерским центром. Экономия на этапе проектирования нецелесообразна — качественное освещение территории окупается снижением риска травматизма, краж и повреждений, а также повышением комфорта посетителей и работников.

Срок окупаемости системы светодиодного освещения со светильниками российского производства — 2–4 года, с импортными — 3–6 лет при сроке службы 7–12 лет.

---
