Расчет освещения скейт парка светодиодными прожекторами TL-PROM APS FL
Департамент культуры города Москвы, занимавшийся полной реконструкцией Парка культуры и отдыха «Парк Алтуфьево», включавшей замену всего оборудования в том числе и освещения, обратился к нам с просьбой подобрать светильники для новой осветительной установки скейт площадки, находившейся на территории парка.

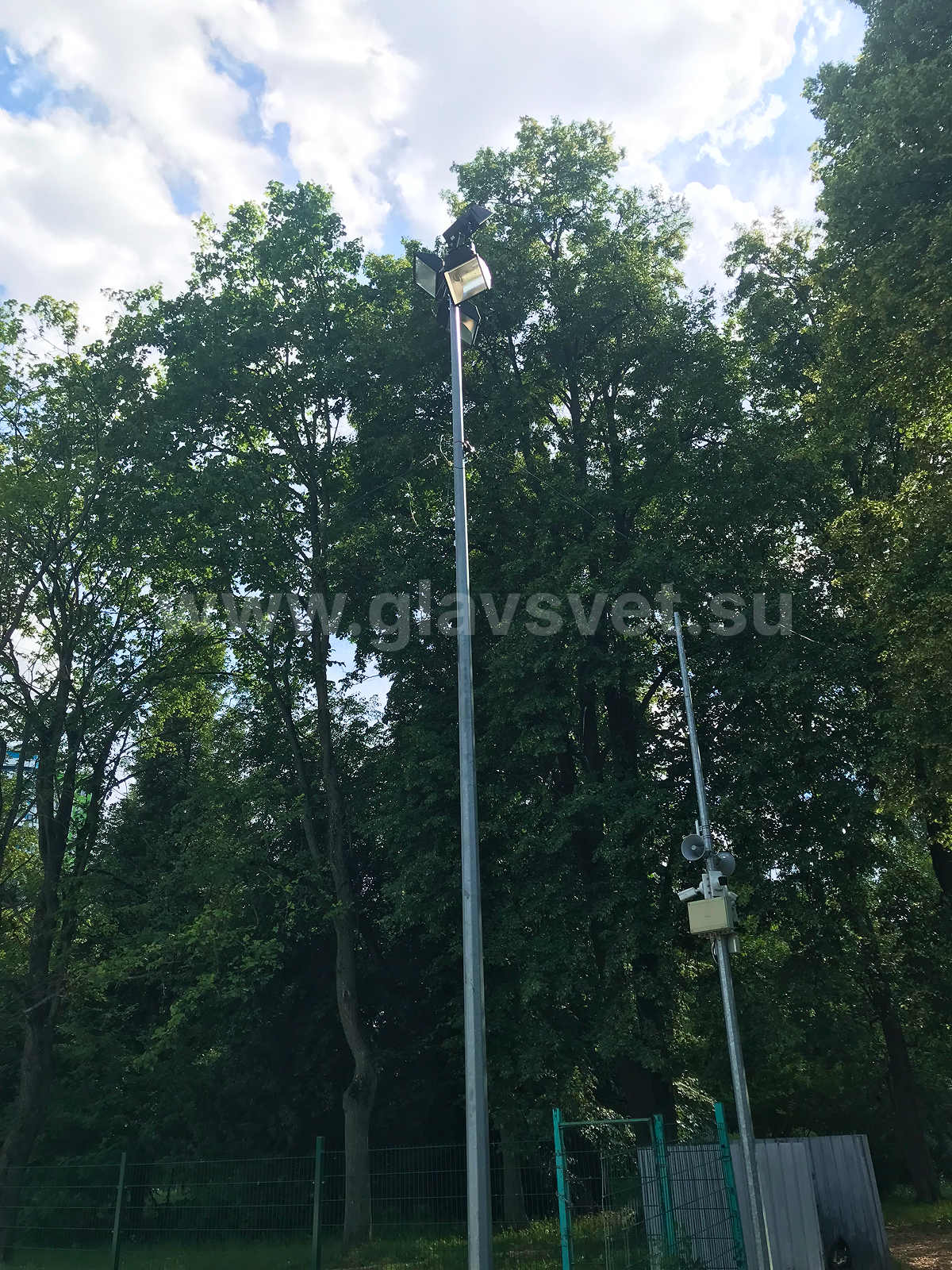

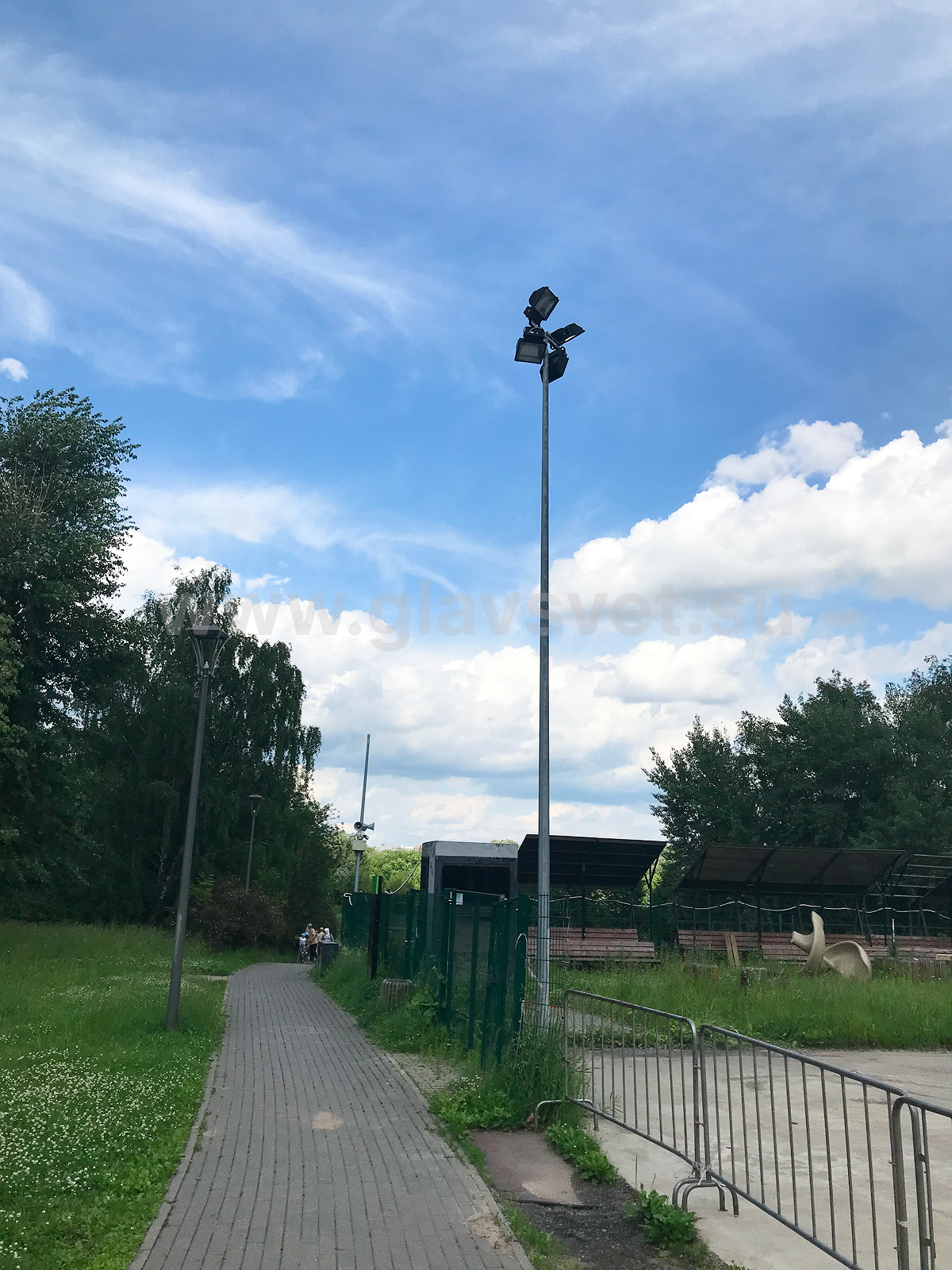

Ранее площадка освещалась асимметричными прожекторами ЖО под лампу МГЛ/ДРИ закрепленными кронштейнами по 4 штуки на опоре, которых тоже было 4. Компания, производившая ремонт, планировала использовать имеющиеся опоры и кронштейны, заменив устаревшие осветительные приборы на современные светодиодные прожекторы.
Чтобы подобрать эффективные источники света для качественного освещения достаточно сложного спортивного объекта, нам необходимо было сделать светотехнический расчет. Размеры и реальный план расположения светового оборудования мы взяли со спутниковых снимков.
Исходными данными для расчета стали:
- Размер скейт парка — 50х50 метров.
- Опоры — 4 штуки.
- Высота опор — 12 метров.

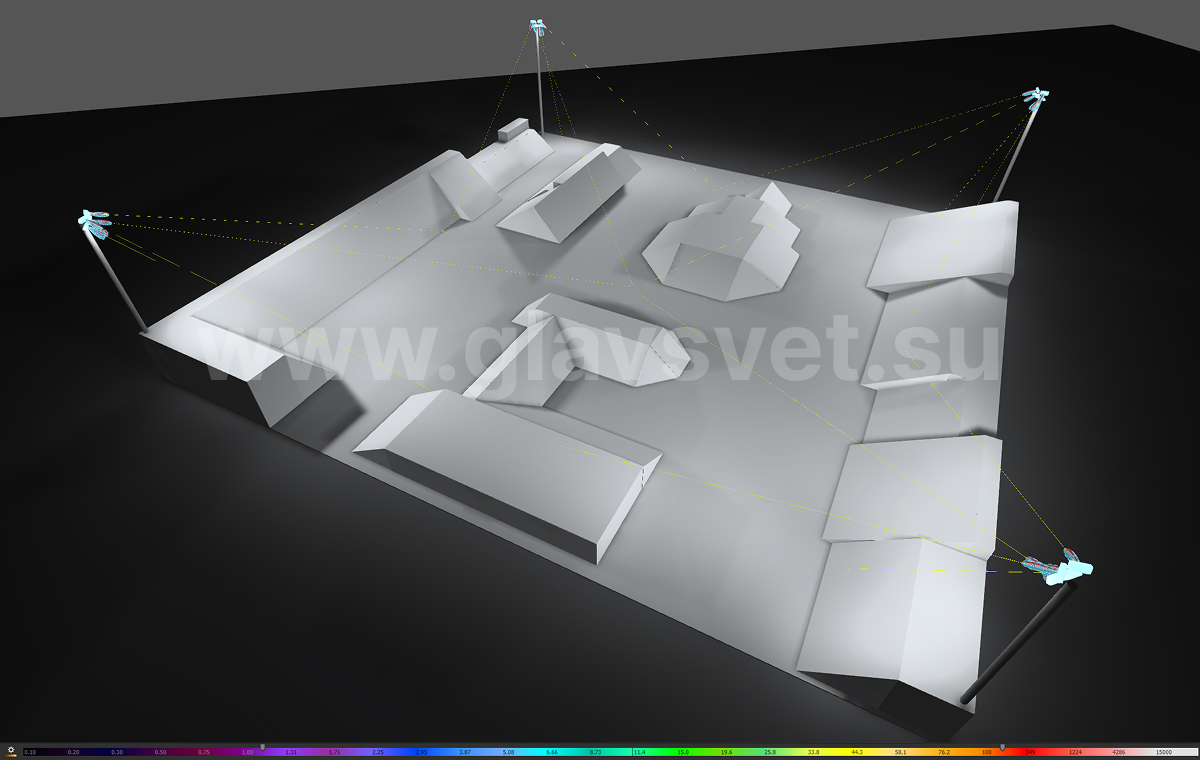

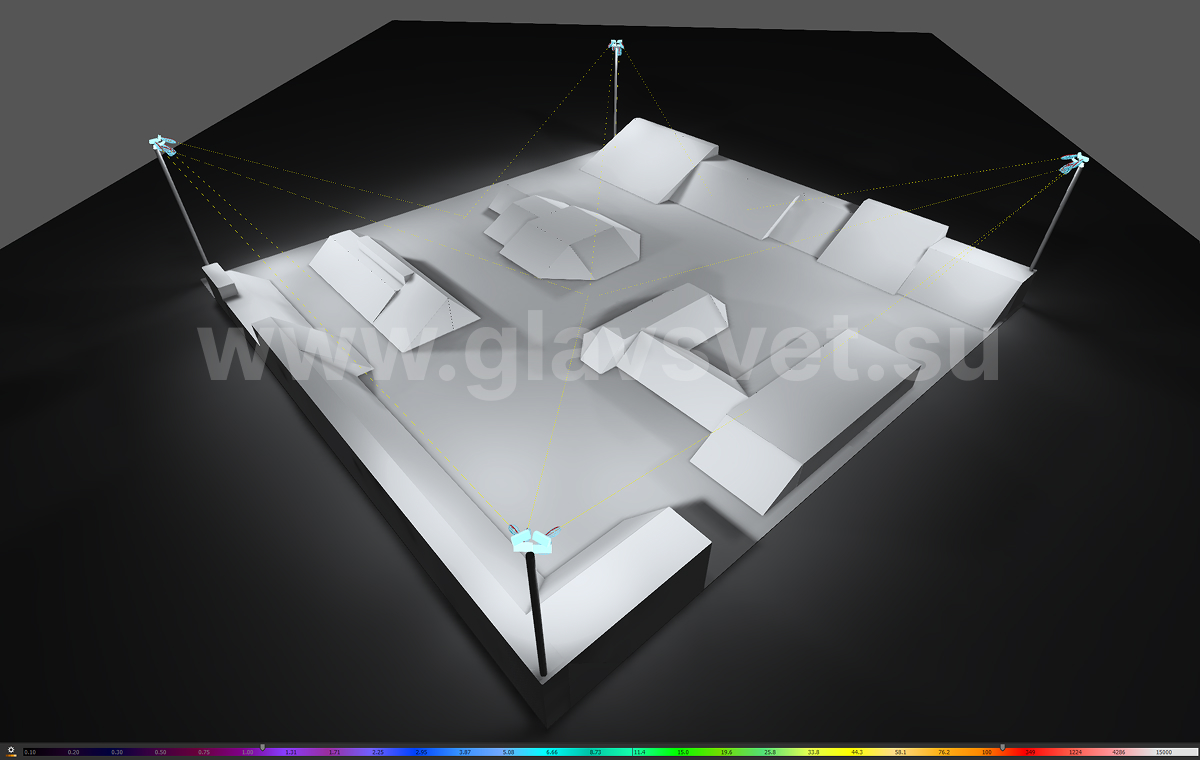

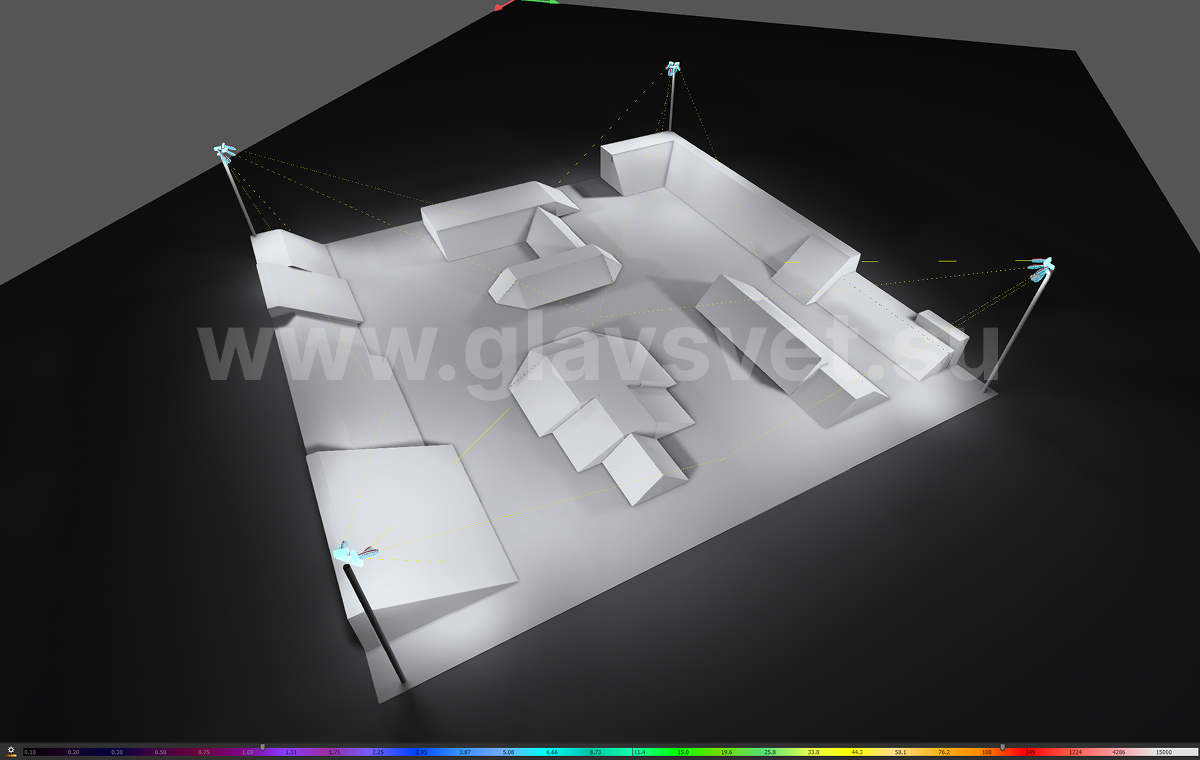

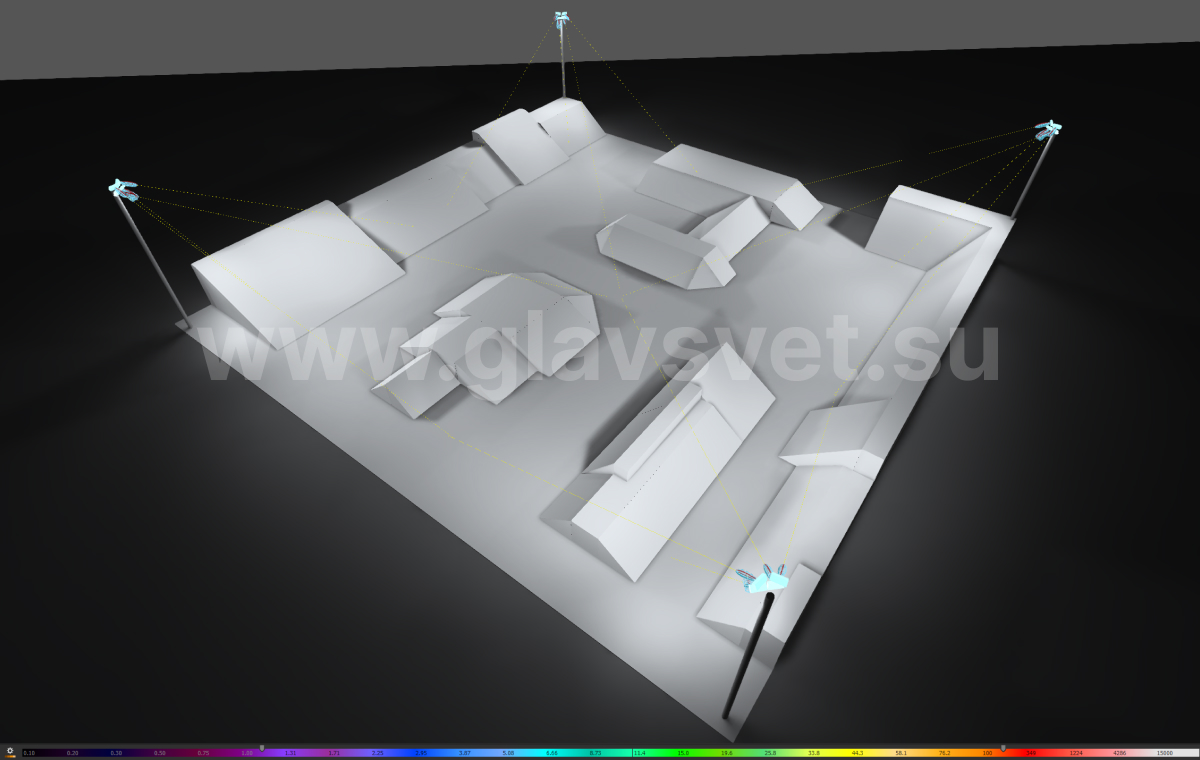

Для проведения расчета мы создали 3D модель территории с расположением всех рамп, ступеней и рельсов и расставили опоры освещения на их исходные точки.

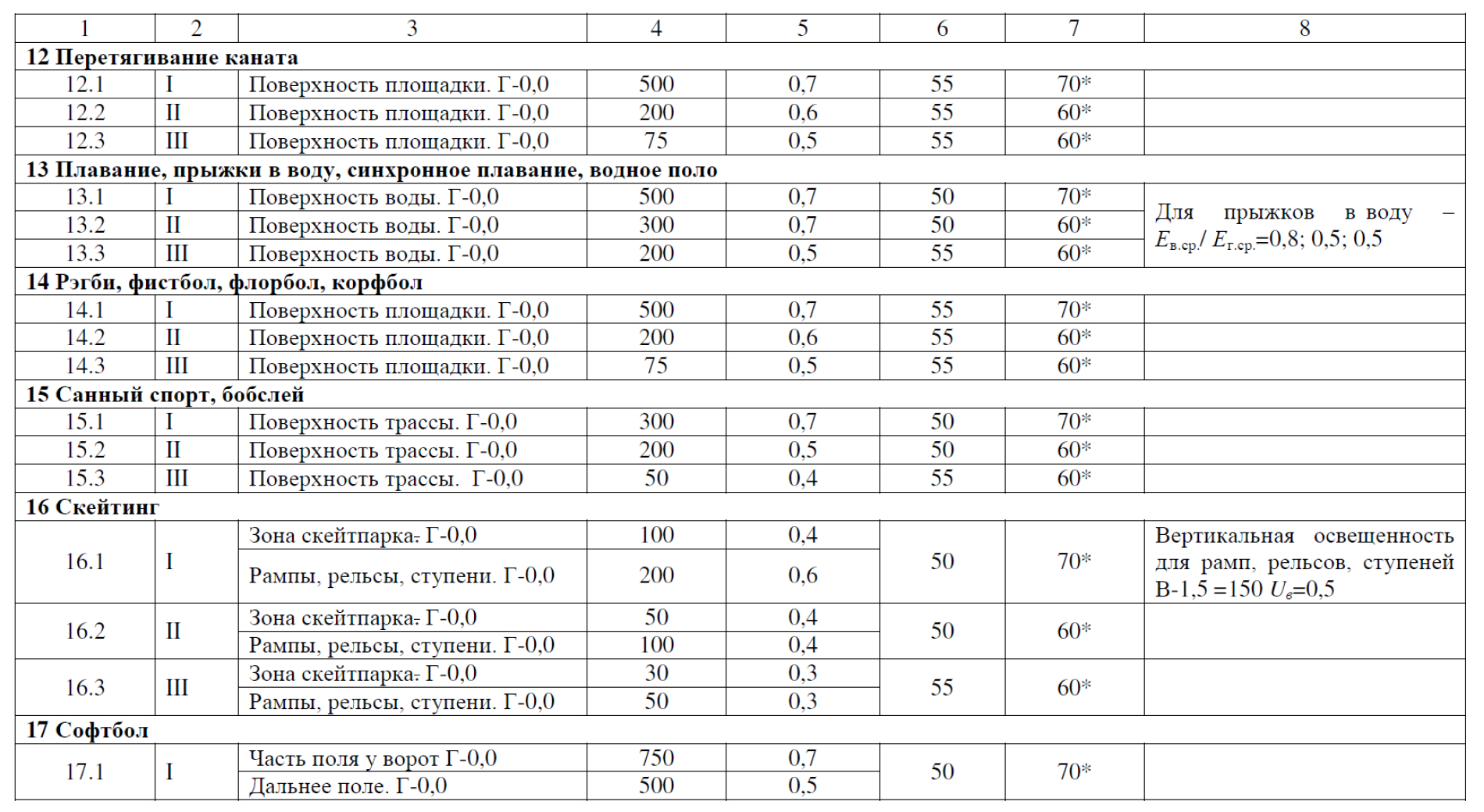

Целевая расчетная норма освещенности, которая была согласована с заказчиком, составляла 100Лк. Такой уровень освещенности соответствует II Классу освещения скейт парков по СП 440. 1325800.ХХХХ от 2023г.
Расчет показал, что оптимальным решением станут светодиодные прожекторы серии TL-PROM APS FL с узкой КСС. Светильники с узконаправленным лучом (КСС 20°, КСС 30°, КСС 40°, КСС 50°), установленные на большой высоте, лучше всех подходят для освещения больших открытых пространств. Таким образом мы выбрали:
- TL-PROM APS 210 5K FL K50 — 4 шт.
- TL-PROM APS 210 5K FL K30 — 12 шт.

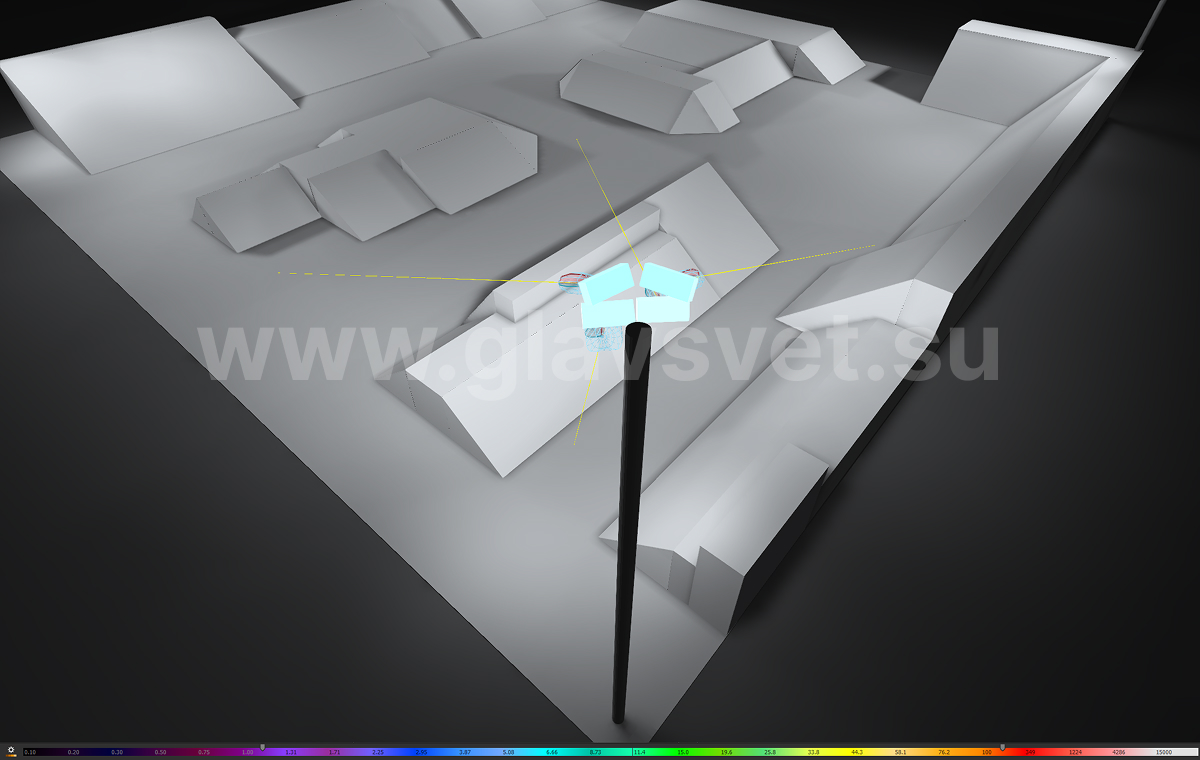

Согласно светотехническому расчету, на каждой опоре требовалось установить по 4 прожектора: с КСС K30° — 3 шт; с КСС К50° — 1 шт. При этом светопоток прожекторов должен направляться:
- Верхний ряд. Оба прожектора с углом К30, освещают пространство между опорами;
- Нижний ряд. Прожектор с углом К30 направлен в центр парка, прожектор с углом К50 освещает территорию около опоры.

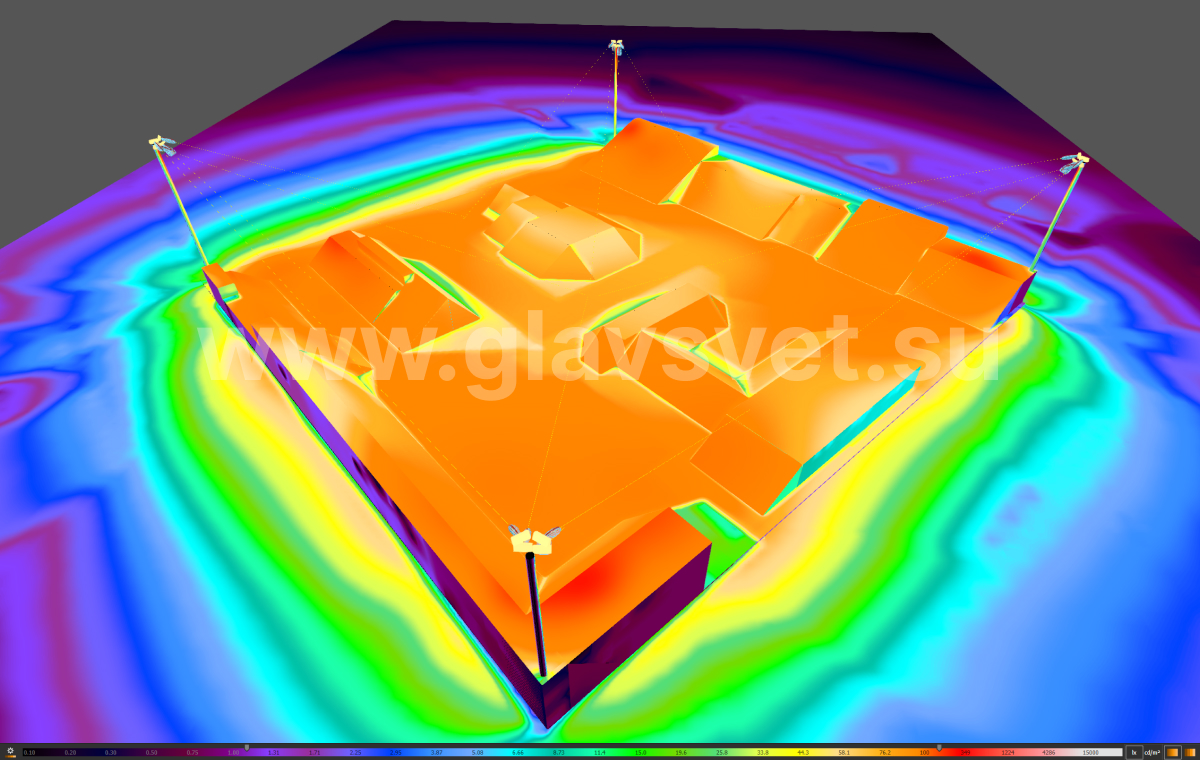

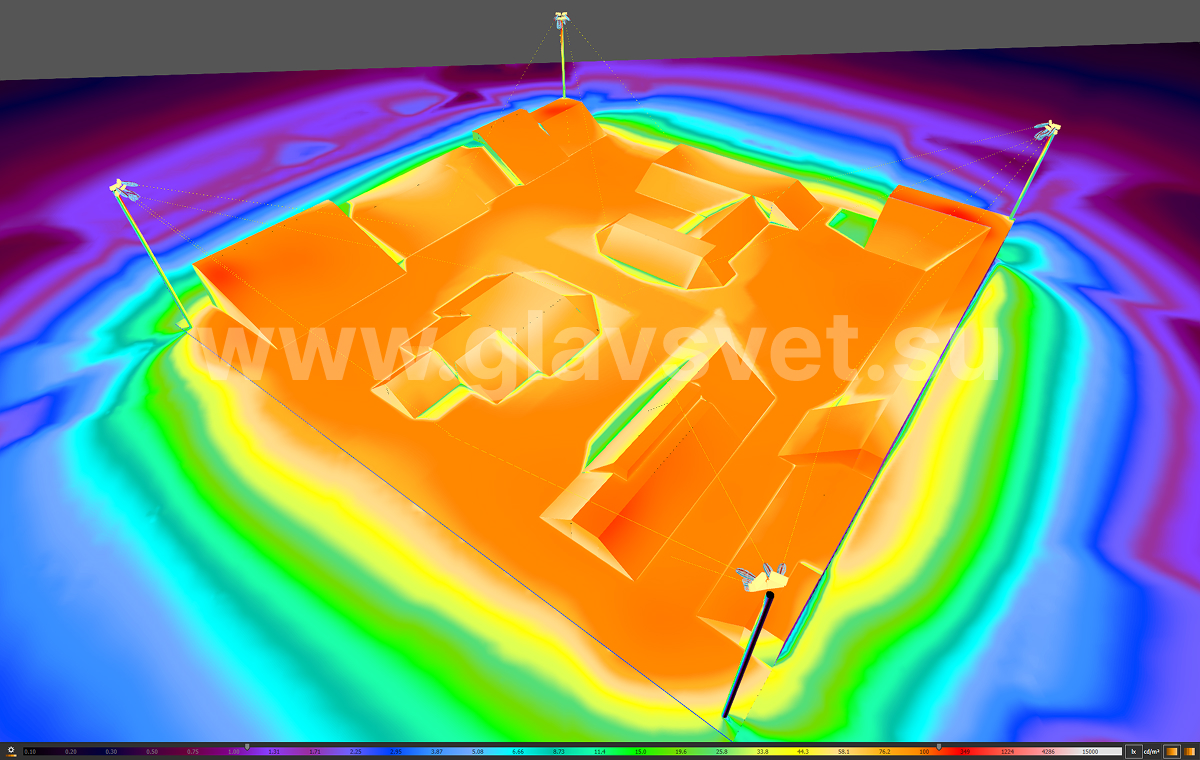

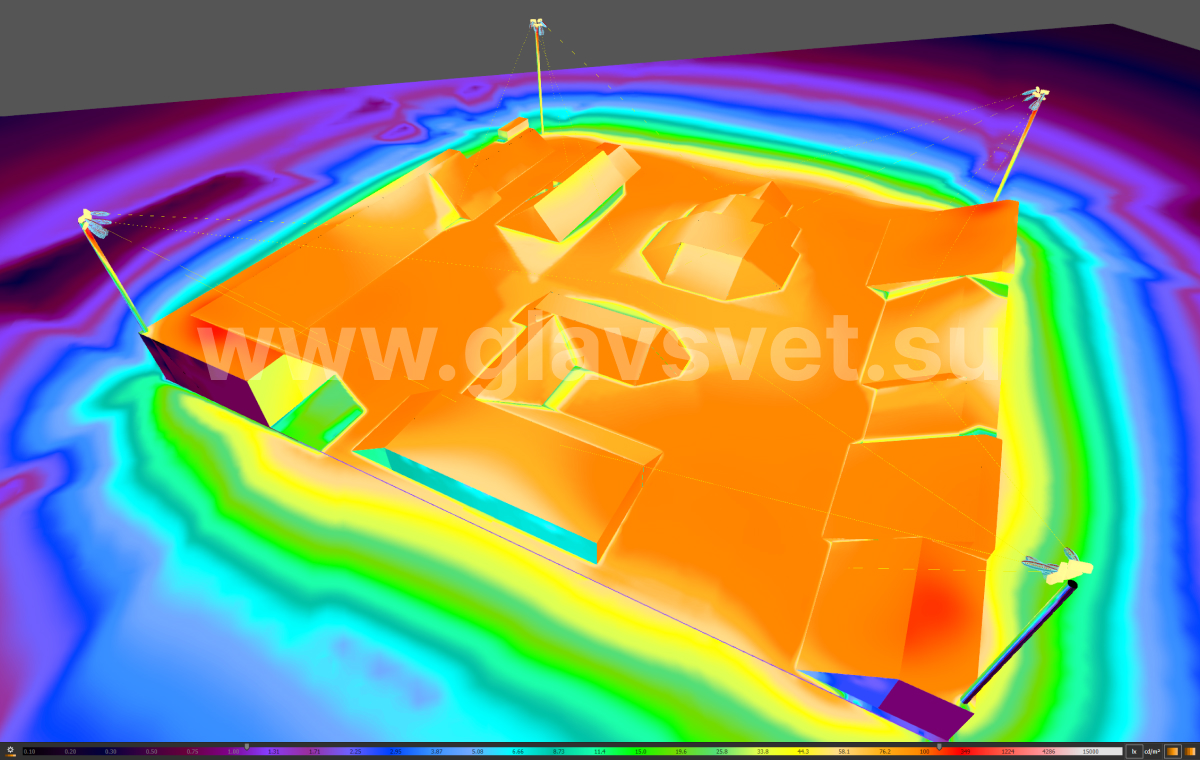

Итоговая расчетная освещенность получилась:
- Общая средняя освещённость всей территории скейт парка — 108 Лк.
- Освещенность рамп, рельсов, ступеней — от 80 до 130 Лк.

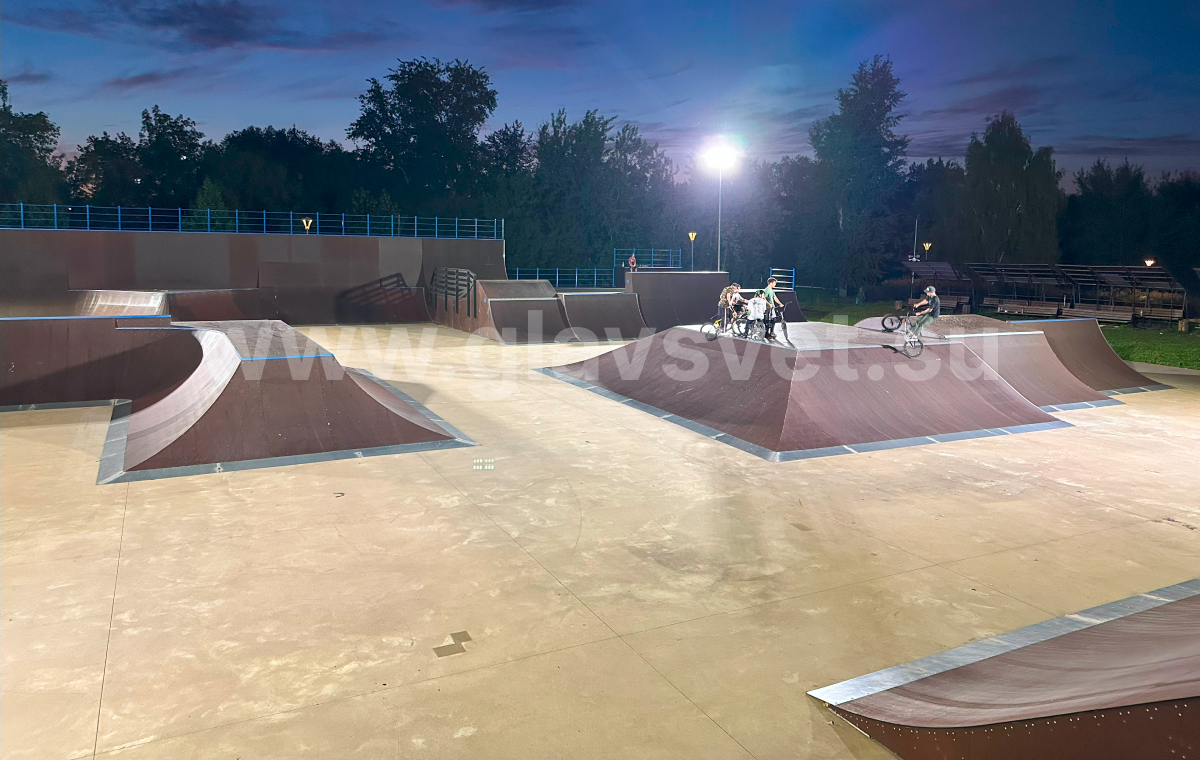

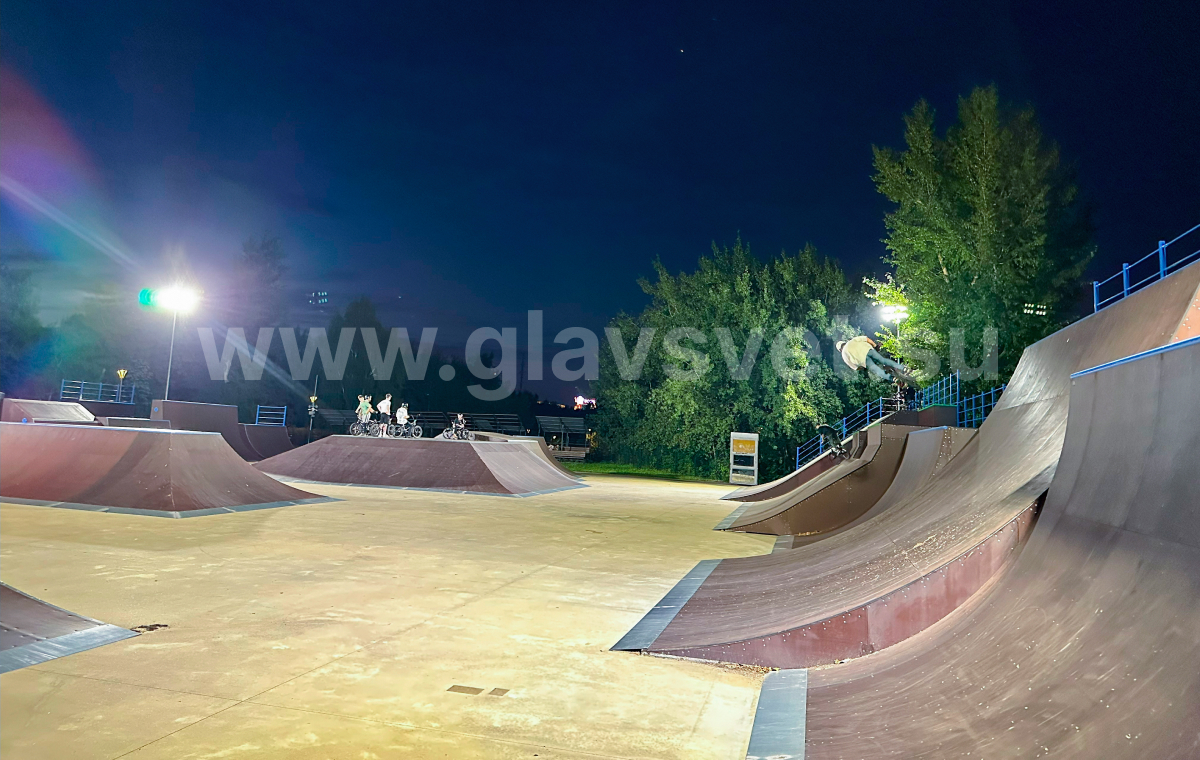

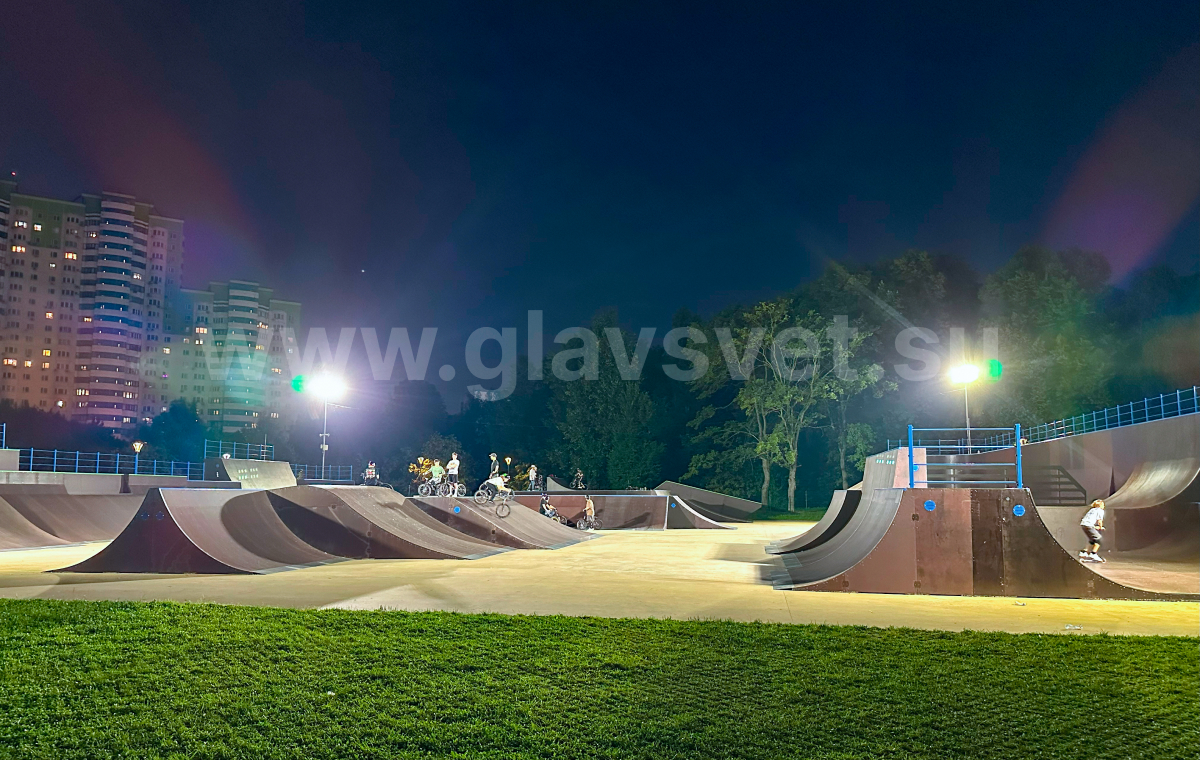

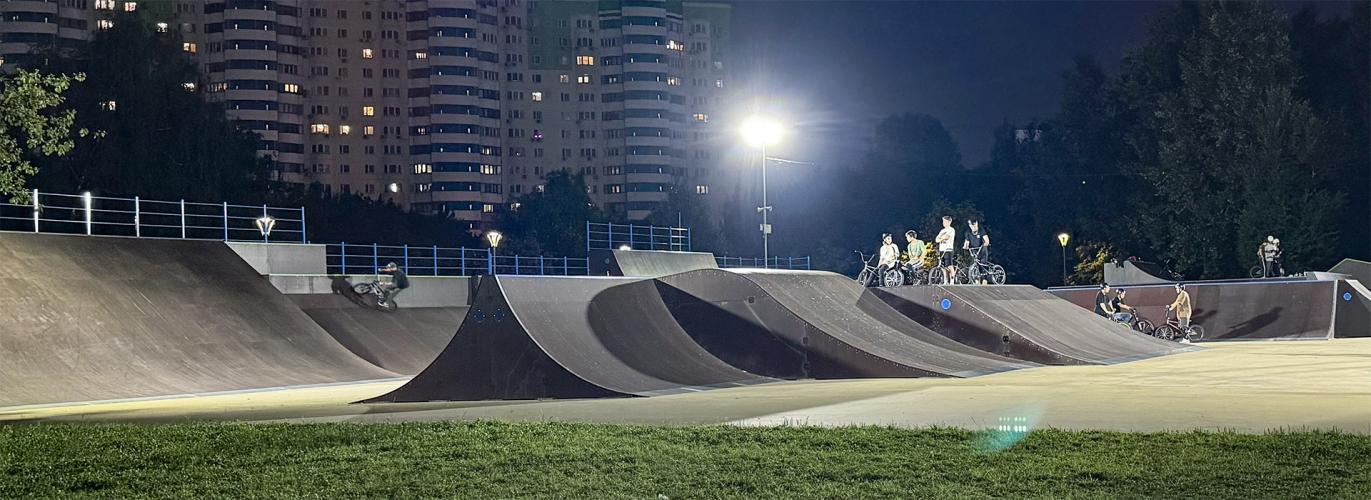

По завершению реконструкции и монтажа светодиодных прожекторов мы посетители скейт парк для проведения замеров освещенности. Проведенные замеры показали, что расчетная освещенность сошлась с реальной.
- Актуальные модели светильников представлены в разделе Светильники для спортивной площадки.
