Расчет освещения спортивной площадки уличными светильниками ATAMAN-STREET

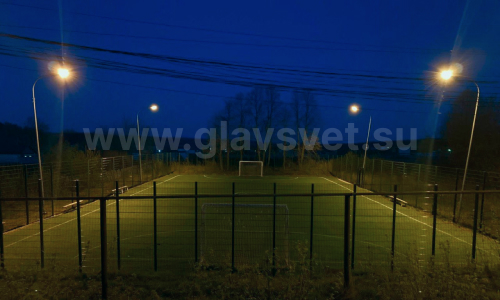

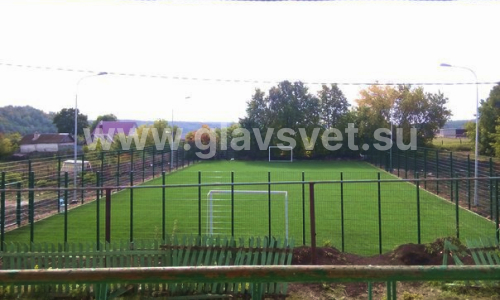

Монтажная организация, которая по поручению местной администрации занималась реконструкцией спортивного объекта в одном из сел Республики Татарстан, обратилась к нам с просьбой сделать светотехнический расчет открытой спортивной площадки для минифутбола. По описанию заказчика старые светильники ЖКУ с лампами ДНАТ-125 не справлялись с задачей создания должной освещенности, от чего в вечернее время заниматься спортом на площадке было не только не комфортно, но и травмоопасно. В связи с этим ремонт спортивного объекта состоял не только из укладки нового травяного покрытия, но и замены устаревших светильников на современные светодиодные аналоги.
В ТЗ подчеркивалось, что в расчете освещения должны быть использованы имеющиеся на месте опоры освещения, которым верхние одинарные консоли будет заменены на двойные, уже приобретенные заказчиком.
Таким образом для расчета освещенности и подбора светильников мы получили следующие исходные данные:
- Размер площадки 42 м х 23 м.

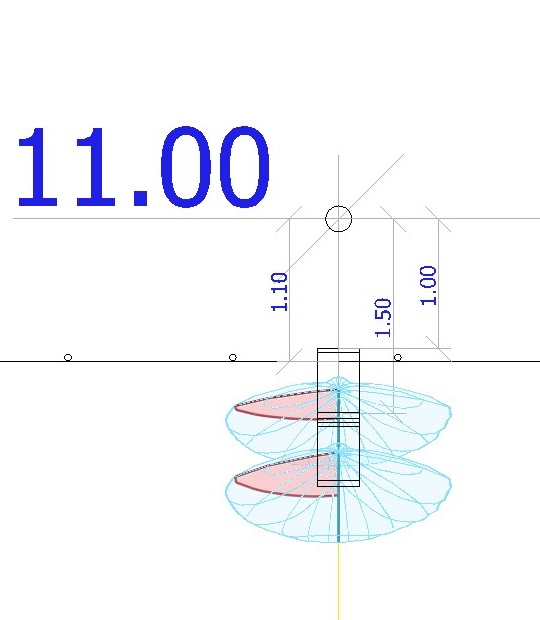

- 4 опоры с отступами: 1,1 м от площадки, 11 м от края площадки.
- Кронштейны: вылет нижнего светильника — 1 м, вылет верхнего светильника — 1,5 м.
- Высота расположения светильников с учетом высоты опоры и высоты кронштейна: для нижнего — 7 м, для верхнего — 7,5 м.
Согласно ТЗ, учитывая имеющееся расположении опор (без добавления новых) и обязательной установки уже приобретенных кронштейнов, нам необходимо было добиться максимально возможной освещенности площадки.
По действующим нормам СП 440.1325800.2018 «СПОРТИВНЫЕ СООРУЖЕНИЯ Проектирование естественного и искусственного освещения», требования освещенности открытых спортивных сооружений, в частности футбольных полей, составляют:
- Освещенность для полей I класса — 500 Лк на поверхности площадки
- Освещенность для полей II класса — 200 Лк на поверхности площадки
- Освещенность для полей III класса — 75 Лк на поверхности площадки

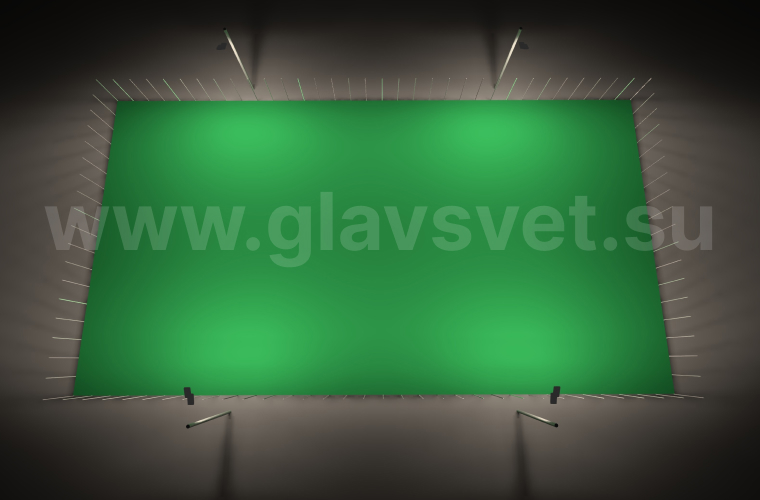

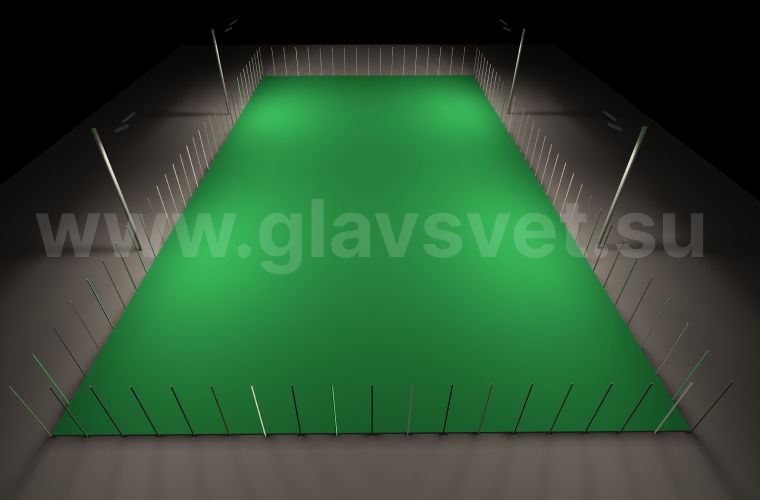

Для того, чтобы добиться нужного уровня света мы использовали самые мощные консольные светильники ATAMAN-STREET 240-3 750 SW, установив их по 2шт на каждой опоре. Эти осветительные приборы оснащены линзованной оптикой с КСС SW (Широкая боковая), которая позволяет максимально равномерно осветить всю площадь спортивного объекта.
Так же в ходе расчета был подобран наклон регулируемого кронштейна уличных светильников серии ATAMAN-STREET-3, который составил: для нижних светильников — 20° от горизонта, для верхних — 30°.

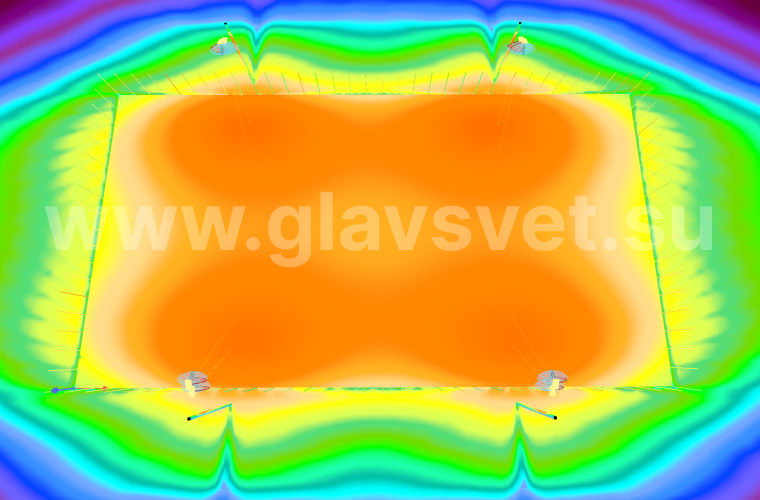

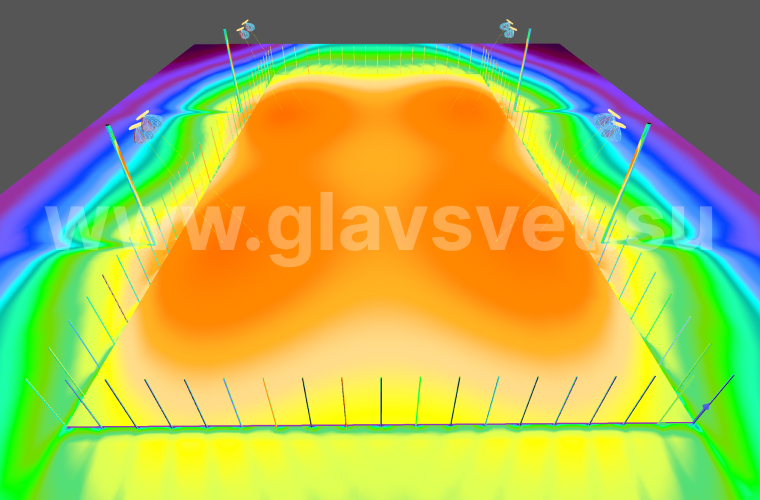

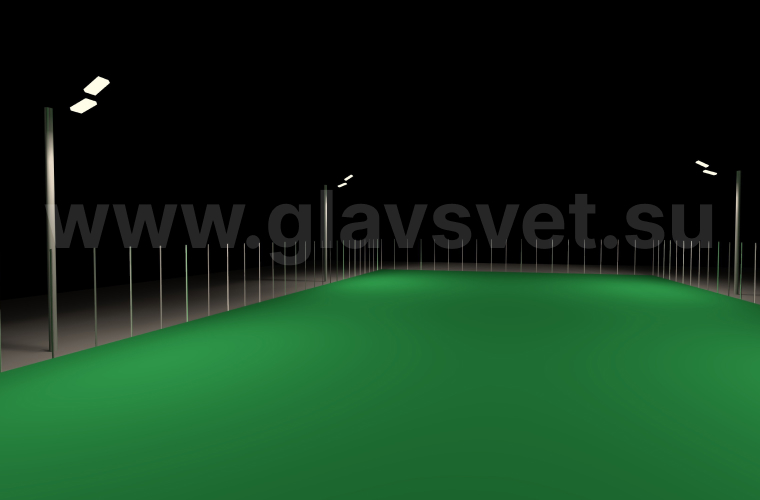

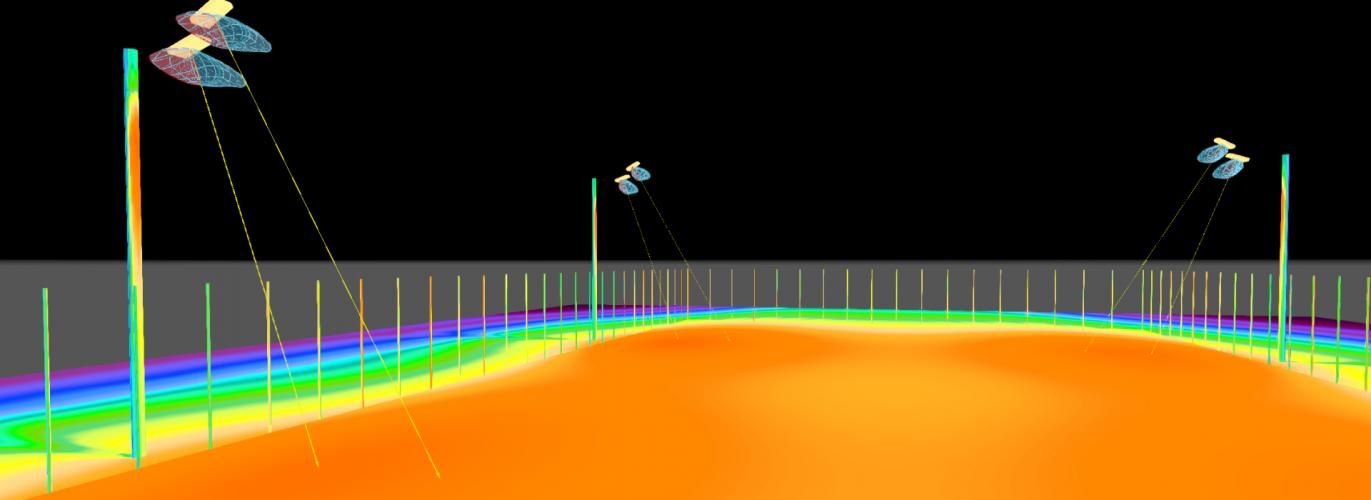

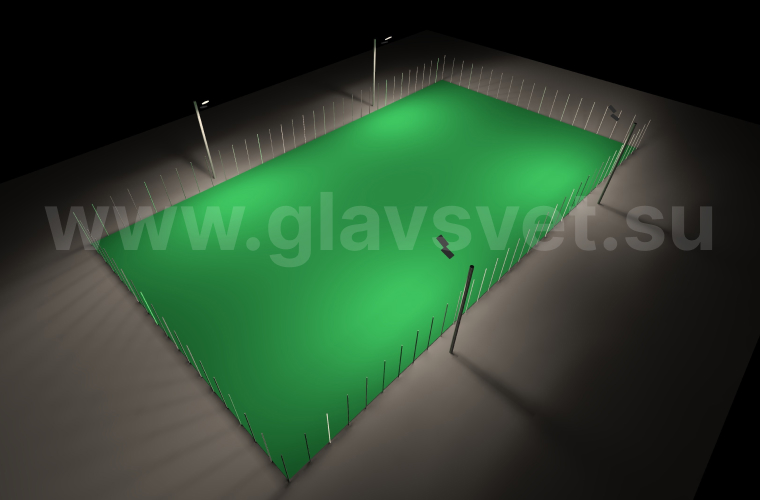

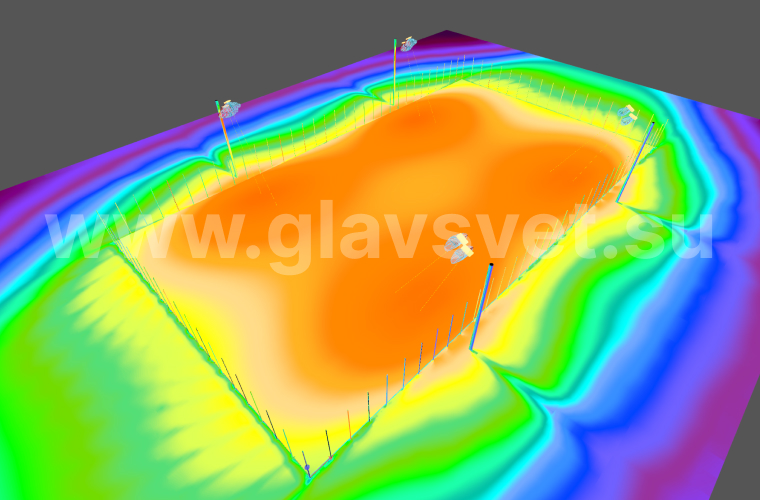

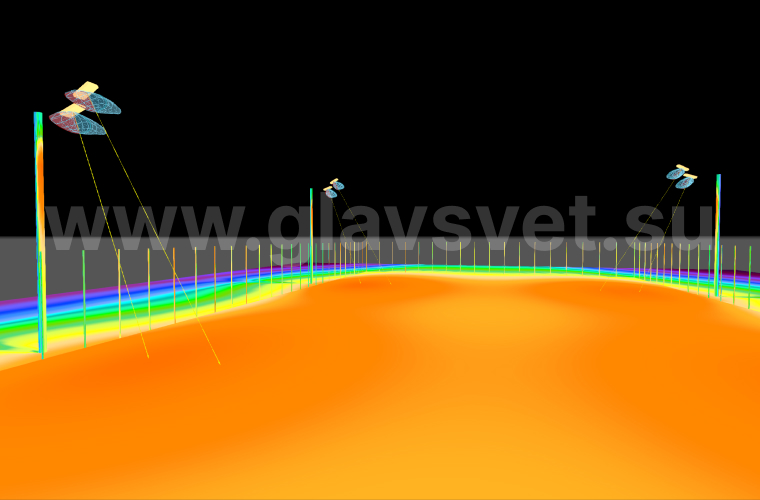

Таким образом мы получили среднюю расчетную освещенность поверхности в вечернее время равную 192 Лк, что практически соответствует норме освещенности полей II класса, к которому относилась спортивная площадка для минифутбола.

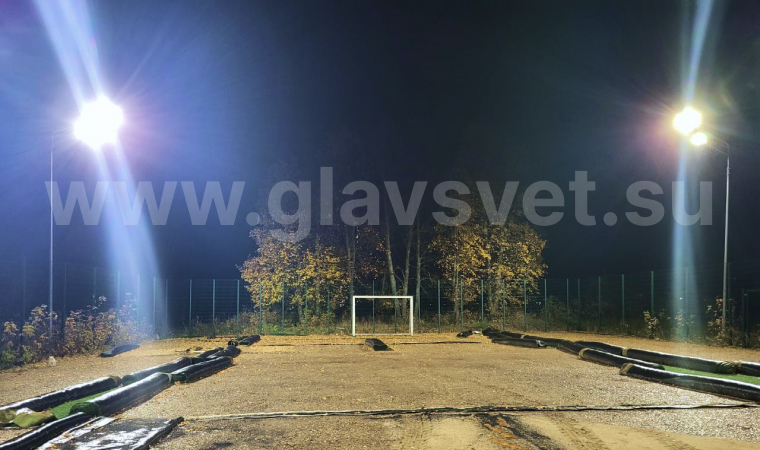

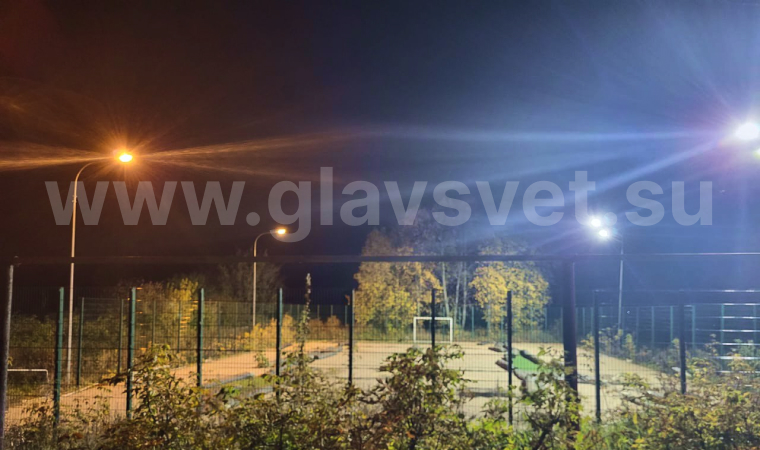

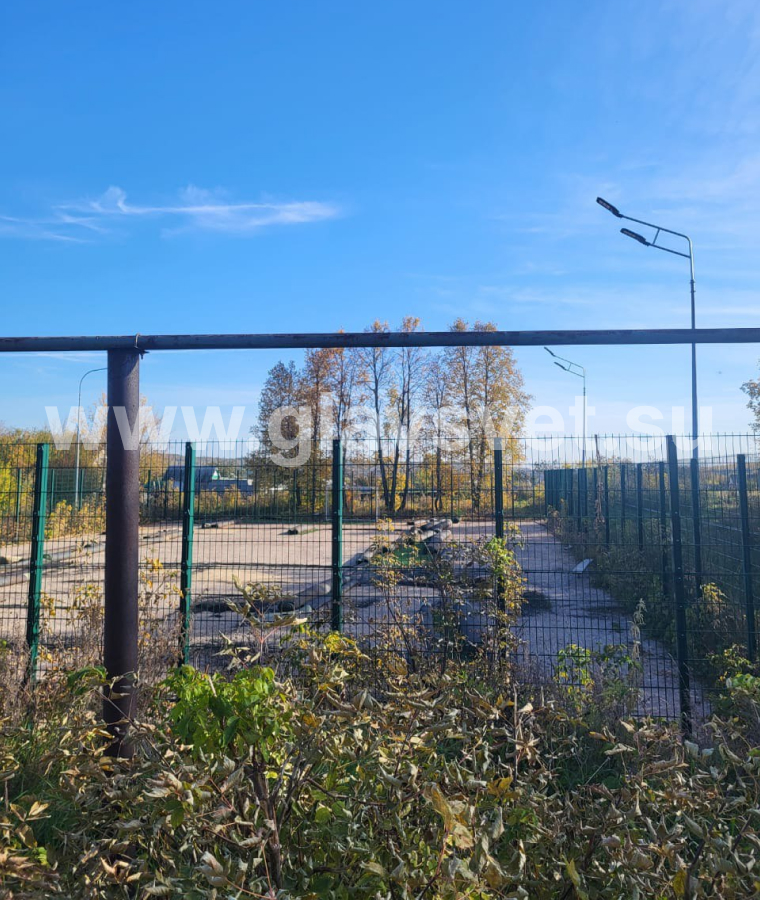

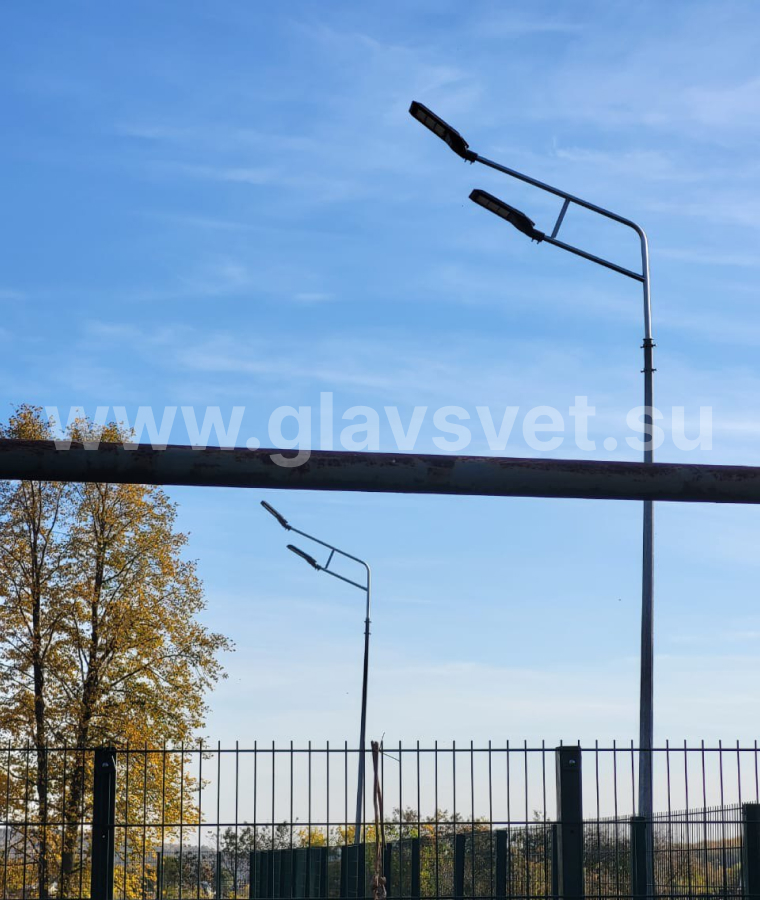

После монтажа светильников полученной фактической освещенностью заказчик остался доволен, прислав фото установки осветительных приборов в момент проведения реконструкции.
