Расчет освещения торгового зала магазина с использованием светодиодных линейных светильников TL-LINE M

Освещение торговых площадей отличается от стандартного офисного или производственного освещения, имеет свои виды и световые нормативы, которые, в свою очередь, определяются типом сервисного обслуживания или характером коммерческой деятельности. Так в магазинах самообслуживания, кассовых зонах или примерочных общая освещенность должна быть максимальной, чтобы покупатели не испытывали трудностей в рассмотрении различных деталей. В торговых залах, где с посетителями работают индивидуально, для создания уютной и расслабляющей атмосферы, уровень общей освещенности может быть снижен, но при этом яркое акцентное освещение призвано направлять внимание клиента.

Любой вид торгового освещения направлен на стимулирование продаж, однако при его организации не следует пренебрегать такими важными факторами как энергоэффективность, надежность, безопасность и долговечность световой системы. По этим параметрам традиционные газоразрядные источники света уступают современным светодиодным осветительным приборам.

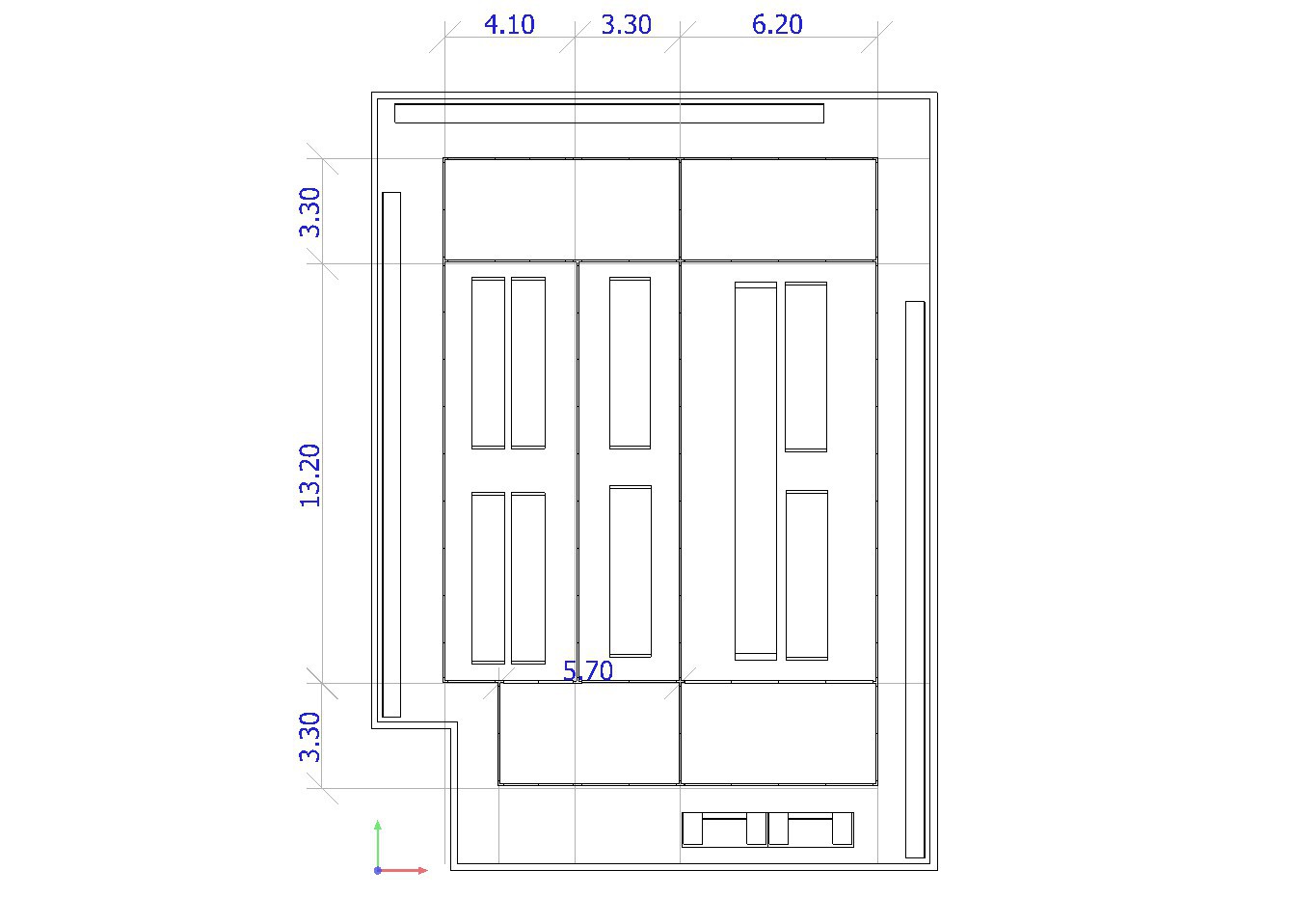

В компанию «ГЛАВСВЕТ» поступил заказ на создание оригинальной системы бесшовного линейного освещения большого торгового зала строительного магазина (S - 410 м²; h - 4.2 м). По желанию заказчика светильники должны были быть соединены в единую световую конструкцию, состоящую из прямоугольников. Для проведения расчетов клиент предоставил план торговой площади с указанием размеров помещения, размещения торговых стеллажей и оборудования.

В ходе обсуждения мы предложили клиенту использовать торговые линейные светодиодные светильники серии TL-LINE M. Эти осветительные приборы производятся в нескольких стандартных размерах (длин). Их можно соединять при помощи специальных L, X и T модулей-коннекторов, которые также являются источниками света. Плотно стыкуясь со светильниками, они образуют единую бесшовную световую линию или геометрическую фигуру.

Согласно разработанному нами проекту, общая протяженность световой линии составила 120 метров. Для создания световой установки, которая решала все поставленные перед ней задачи, потребовалось, исходя из размеров светильников и соединителей, использовать:

• ТОРГОВЬIЙ СВЕТИЛЬНИК TL-LINE 40 M OPL 840 (длина 1103 мм) - 12 шт;
• ТОРГОВЬIЙ СВЕТИЛЬНИК TL-LINE 55 M OPL 840 (длина 1483 мм) - 71 шт;
• Соединительный L-МОДУЛЬ TL-LINE M - 5 шт;
• Соединительный T-МОДУЛЬ TL-LINE M - 8 шт;
• Соединительный X-МОДУЛЬ TL-LINE M - 2 шт;
• Соединительный I-МОДУЛЬ TL-LINE M - 4 шт;
• Соединитель линейный металлический МОДУЛЬ TL-LINE M - 60 шт.

По желанию клиента световая конструкция была ассиметричной: левая и правая части отличались по длине, форме, и количеству разветвлений, из-за чего возникли сложности в сопоставлении этих частей в единую геометрическую форму. Чтобы сохранить угол 90 градусов на крайних точках конструкции, общие длины каждой световой линии должны были быть одинаковые. Для решения проблемы нами был разработан несерийный проходной соединительный световой элемент (I-модуль). Длинна элемента равнялась с длинной части соединительного Т-модуля. Благодаря этому соединителю, световая установка получила углы в 90 градусов и по форме отвечала желаниям клиента.

Расчетная средняя освещенность в торговом зале получилась 701 Лк, в кассовой зоне около 1000 Лк, что соответствовало нормам СНиП.

После монтажа все остались довольны, освещенность во всем торговом зале оказалась равномерная и удовлетворила заказчика.

---
