Производство по спецзаказу

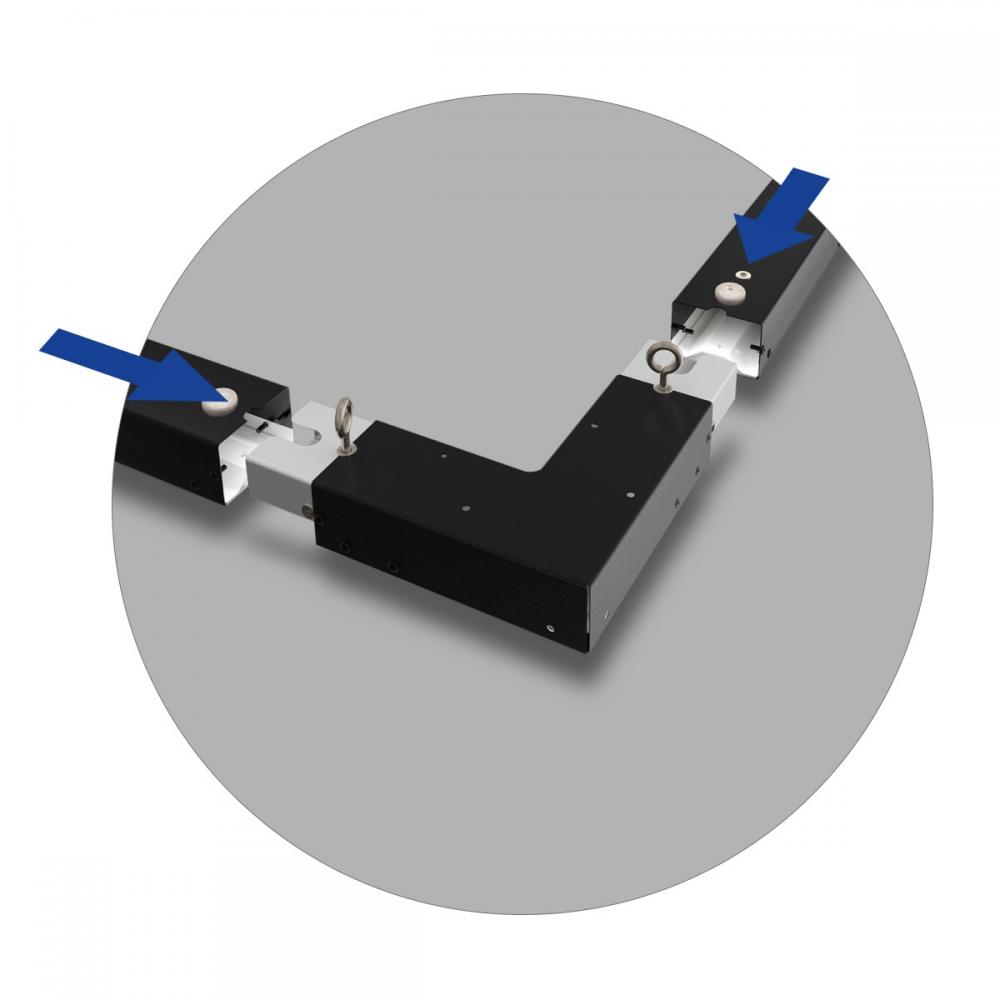

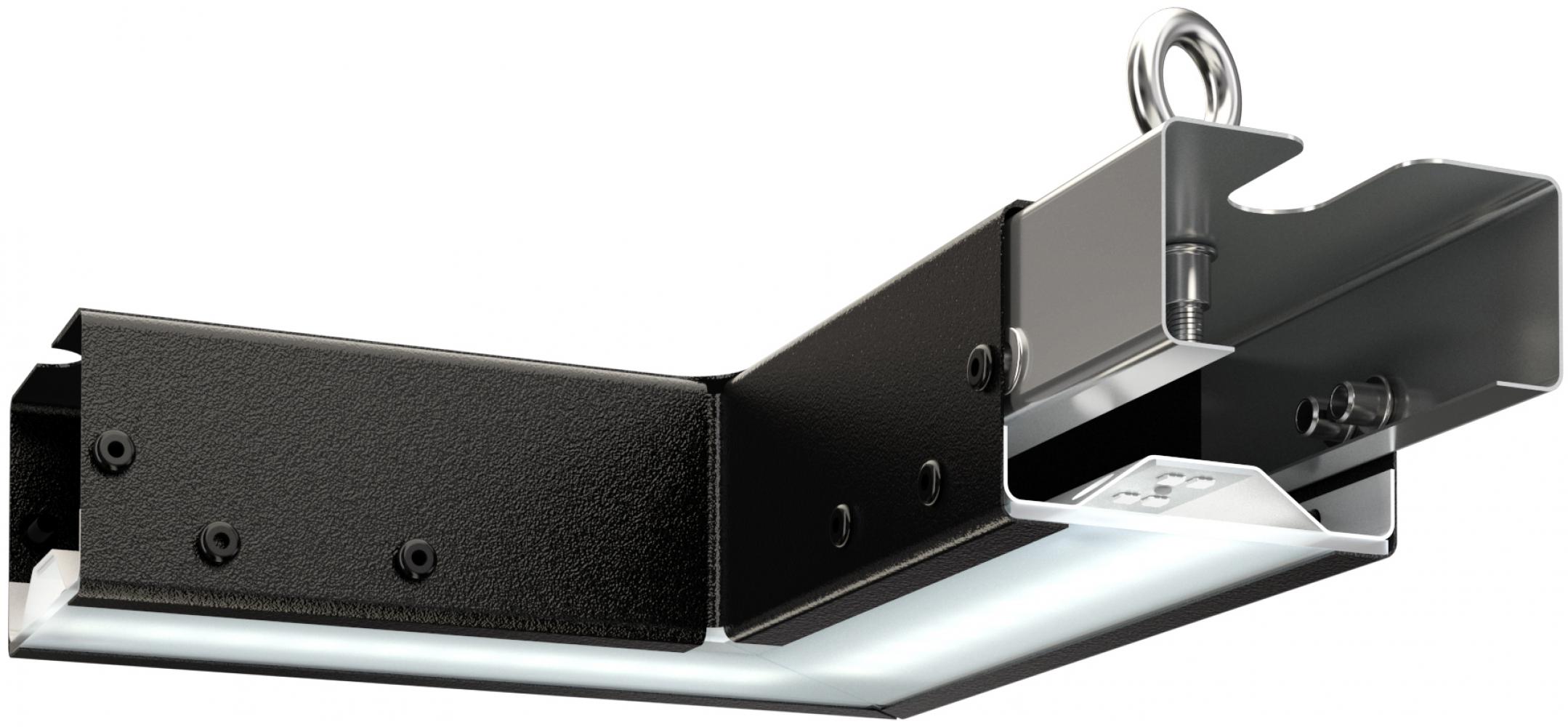

СОЕДИНИТЕЛЬНЫЙ L-МОДУЛЬ (артикул: УТ000013189) - коннектор для "бесшовного" соединения светодиодных линейных светильников серии TL-LINE M производства компании «Технологии Света».
Являясь таким же источником света, как и светильники серии, позволяет конструировать световые геометрические фигуры и инсталляции, создавая экономичное, эффективное и эффектное освещение залов супермаркетов, магазинов, торговых центров и выставок, офисных помещений.
СОЕДИНИТЕЛЬНЫЙ L-МОДУЛЬ для светильников TL-LINE M по лучшей цене можно купить в нашем интернет-магазине.
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
СОЕДИНИТЕЛЬНЫЙ T-МОДУЛЬ
| 10,5 | 1273 | 121 | Подвесной/Накладной |
5500 ₽
| |
|
СОЕДИНИТЕЛЬНЫЙ X-МОДУЛЬ
| 17 | 2061 | 121 | Подвесной/Накладной |
6680 ₽
| |
|
СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ
| Винт кольцо |
580 ₽
|
- Мощность, Вт
- 10,5
- Световой поток светодиодного модуля, Лм
- 1819
- Суммарный световой поток с учетом потерь, Лм
- 1273
- Световая эффективность, лм/Вт
- 121
- Количество светодиодов, шт
- 36
- Индекс цветопередачи CRI
- 80
- Коэффициент пульсаций светового потока, %
- < 1
- Модель светодиода
- Osram DURIS GW JTLPS1.EM 4000/5000 K
- Время включения светильника, с
- 1,4
- Производитель источника питания
- ПРОМСВЯЗЬ
- Модель ИП
- СТС 15-180-87-1-М-Б IP20 001.02
- Диммирование
- нет
- Напряжение питания, В
- 176В – 264В АС / 250В – 370В DC
- Частота, Гц
- 50 - 60 Гц
- Коэффициент мощности ИП, cos φ
- > 0,97
- Грозозащита
- нет
- Термозащита
- Да
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 1 кВ (L-N), 2 кВ (L-PE, N-PE)
- Электромагнитная совместимость (радиопомехи)
- ГОСТ IEC 61347-2-13-2013, ГОСТ 30804.3.2-2013, ГОСТ 30804.3.3-2013, ГОСТ 51318.15-99, ТР ТС 020/2011
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 1,5 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- > 200 МОм;
- Активный корректор мощности
- нет
- Защита от холостого хода
- Да
- КПД
- > 87%
- Потребляемый ток, А
- 0,08 А
- Предельный диапазон напряжения питания
- 150В – 275В АС / 250В – 385В DC
- Пусковой ток, A
- < 10 A
- Рабочий ток диодов, мА
- 175
- Средняя мощность
- 10
- Стандарты по общим требованиям и безопасности
- Соответствует ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Ток утечки, mA
- < 0,5 мА
- Максимально потребляемая из сети мощность, Вт
- 18
- Материал корпуса
- Металл
- Степень защиты источника питания, IP
- 20
- Рассеиватель
- Светостабилизированный поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Подвесной/Накладной
- Степень защиты светильника, IP
- 20
- Температура эксплуатации, °С
- от -40° до +40°
- Вид климатического исполнения
- УХЛ4
- Индекс энергоэффективности (EEI)
- 0,112
- Площадь теплоотводящей поверхности, мм2
- 60790
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 21,496
- Габариты соединительного модуля ДхШхВ, мм
- 206х206х43
- Габариты светильника ДхШхВ, мм
- 160х160х43
- Габариты светильника с креплением ДхШхВ, мм
- 205х205х62
- Габариты коробки, ДхШхВ, мм
- 380х90х340
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 0,7
- Масса брутто, кг
- 0,8
- Объем коробки, м3
- 0,8
- Длина коробки, мм
- 380
- Ширина коробки, мм
- 340
- Высота коробки, мм
- 90
Паспорт

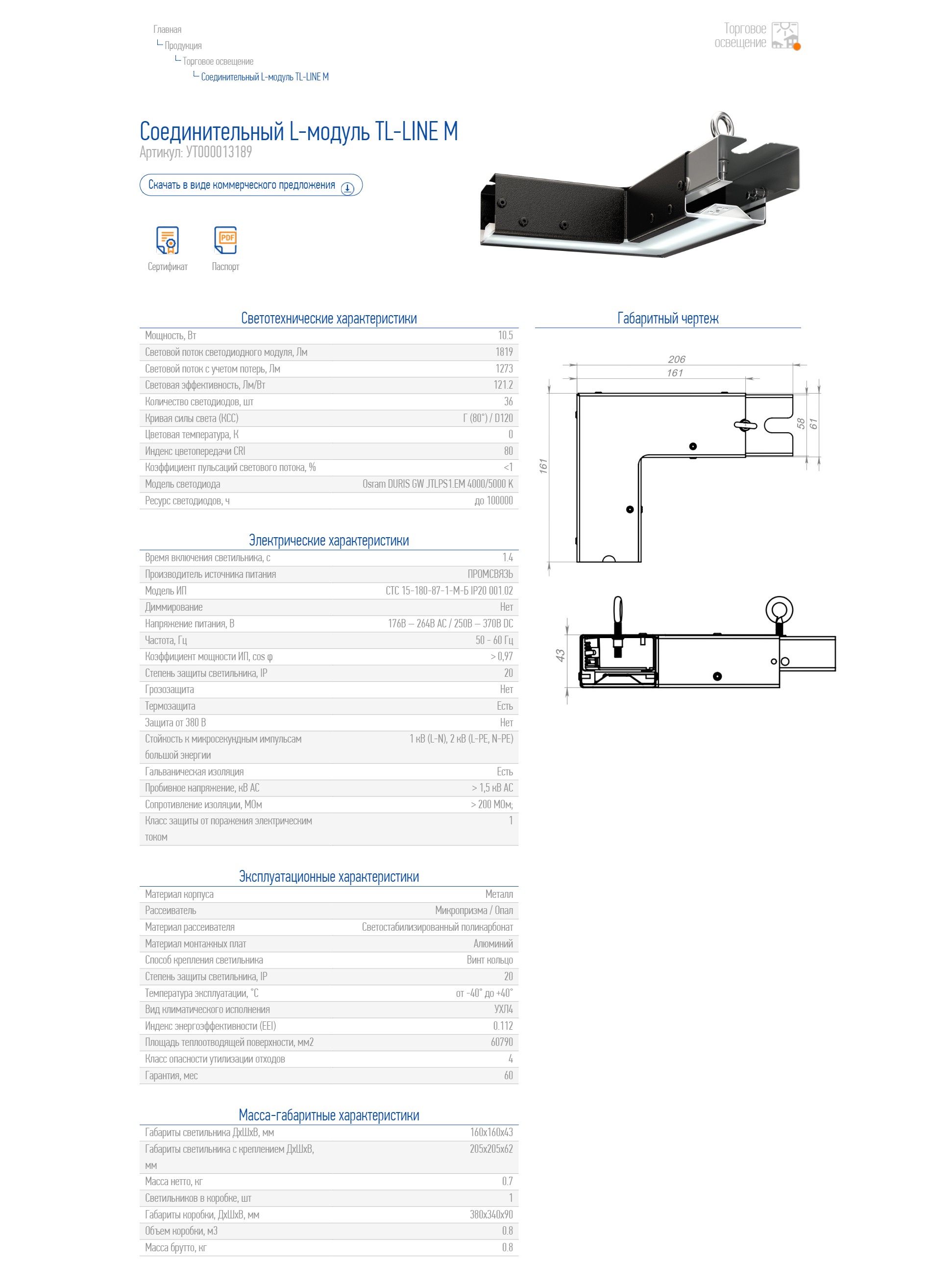

Спецификация
Освещение торгового центра
ТЦ «Республика» (г. Красноярск) был введен в эксплуатацию 2012 году. На момент открытия в центре были установлены осветительные приборы неизвестного производителя. Светильники создавали низкий уровень общей освещенности торговых залов, не превышавший 200 Лк. К тому же большая часть старых светильников вышли из строя. Плохое освещение затрудняло работу выставочных павильонов и снижало посещаемость.
Администрацией ТЦ было принято решение о полной замене всех светильников. Для решения этой проблемы они обратились в нашу компанию. Сделав светотехнический расчет мы пришли к выводу, что светодиодные светильники линейки TL-LINE M станут оптимальным вариантом.
Расчет светильников для торгового центра
Администрация ТЦ «Республика» (г. Красноярск) приняла решение о полной замене всех старых светильников, не справлявшихся с освещением его торговых площадей.
Согласовав с заказчиком целевую освещенность, мы разработали светотехнический проект нового освещения, где оптимальными источниками света, отвечающими всем требованиям и имеющимся условиям, были выбраны светодиодные линейные светильники линейки TL-LINE M.
Освещение магазина
Компании «ГЛАВСВЕТ» клиентом была поставлена задача по разработке оригинального освещения торгового зала нового магазина по продаже строительных материалов. По желанию заказчика осветительная система должна была представлять собой подвешенную на тросах единую световую конструкцию, состоящую из прямоугольников.
Обсудив детали проекта, для создания световой установки нами были предложены светодиодные линейные светильники серии TL-LINE M, которые благодаря соединительным модулям различной конфигурации, способны «рисовать» бесшовные световые линии и фигуры.
Расчет освещения магазина
В компанию «ГЛАВСВЕТ» поступил заказ на создание оригинальной системы бесшовного линейного освещения большого торгового зала строительного магазина.
В ходе обсуждения мы предложили клиенту использовать линейные светодиодные светильники серии TL-LINE M. Эти осветительные приборы можно соединять при помощи специальных L, X и T модулей-коннекторов, которые также являются источниками света. Плотно стыкуясь, они образуют единую бесшовную световую линию или геометрическую фигуру.
