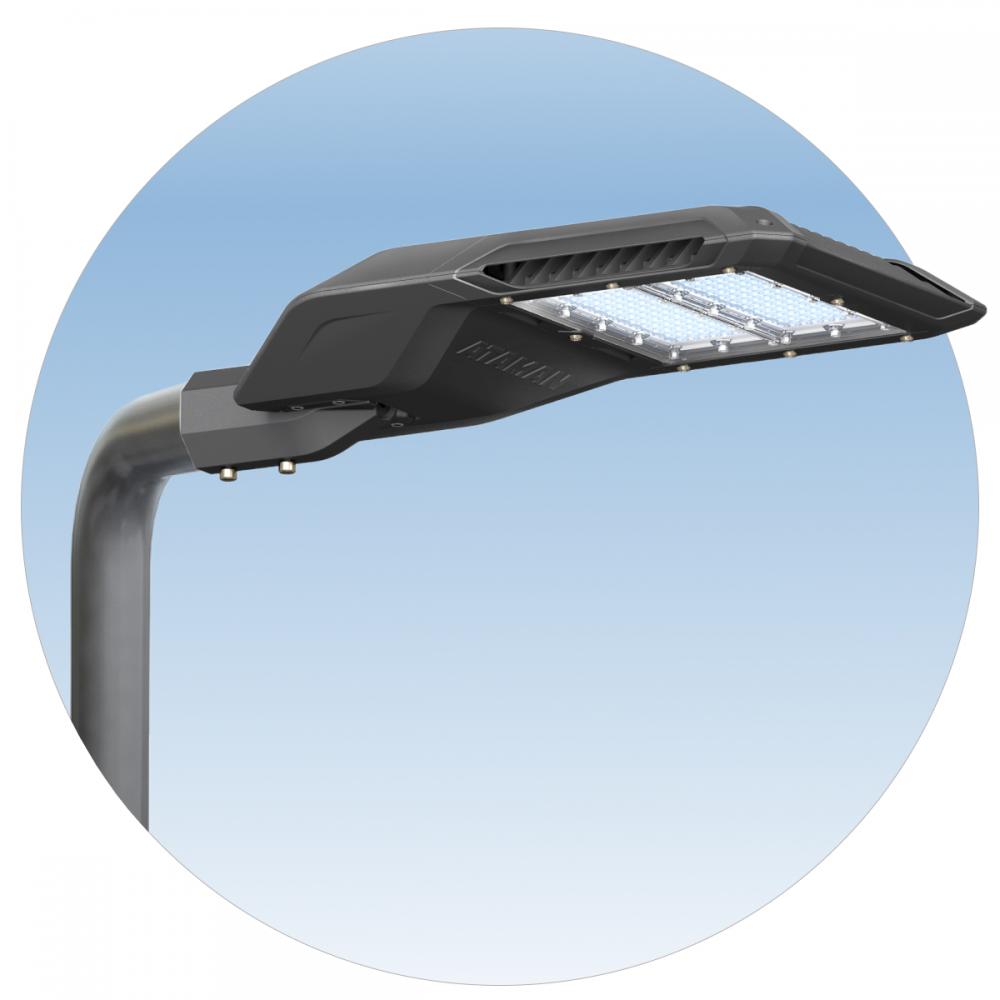

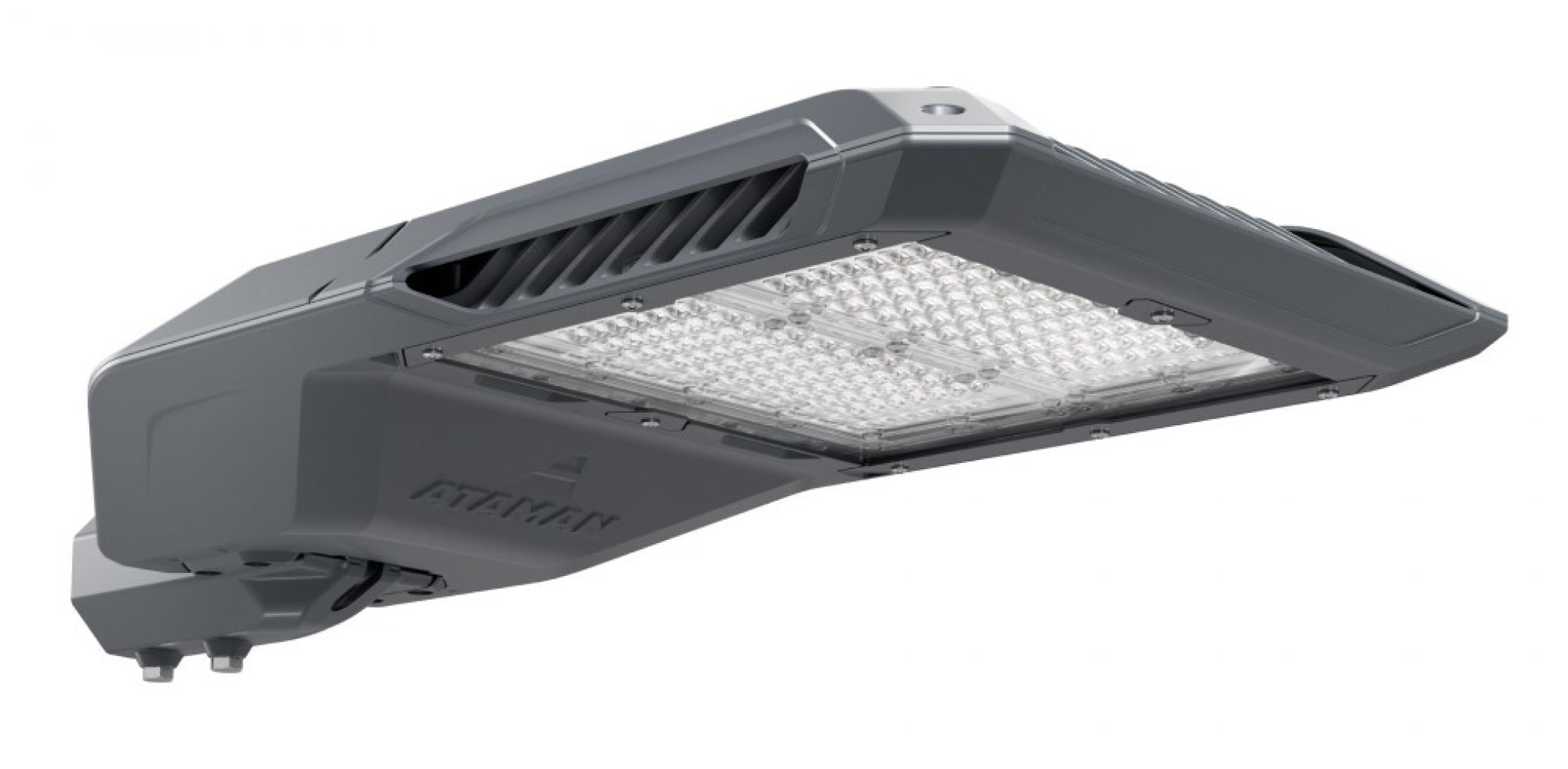

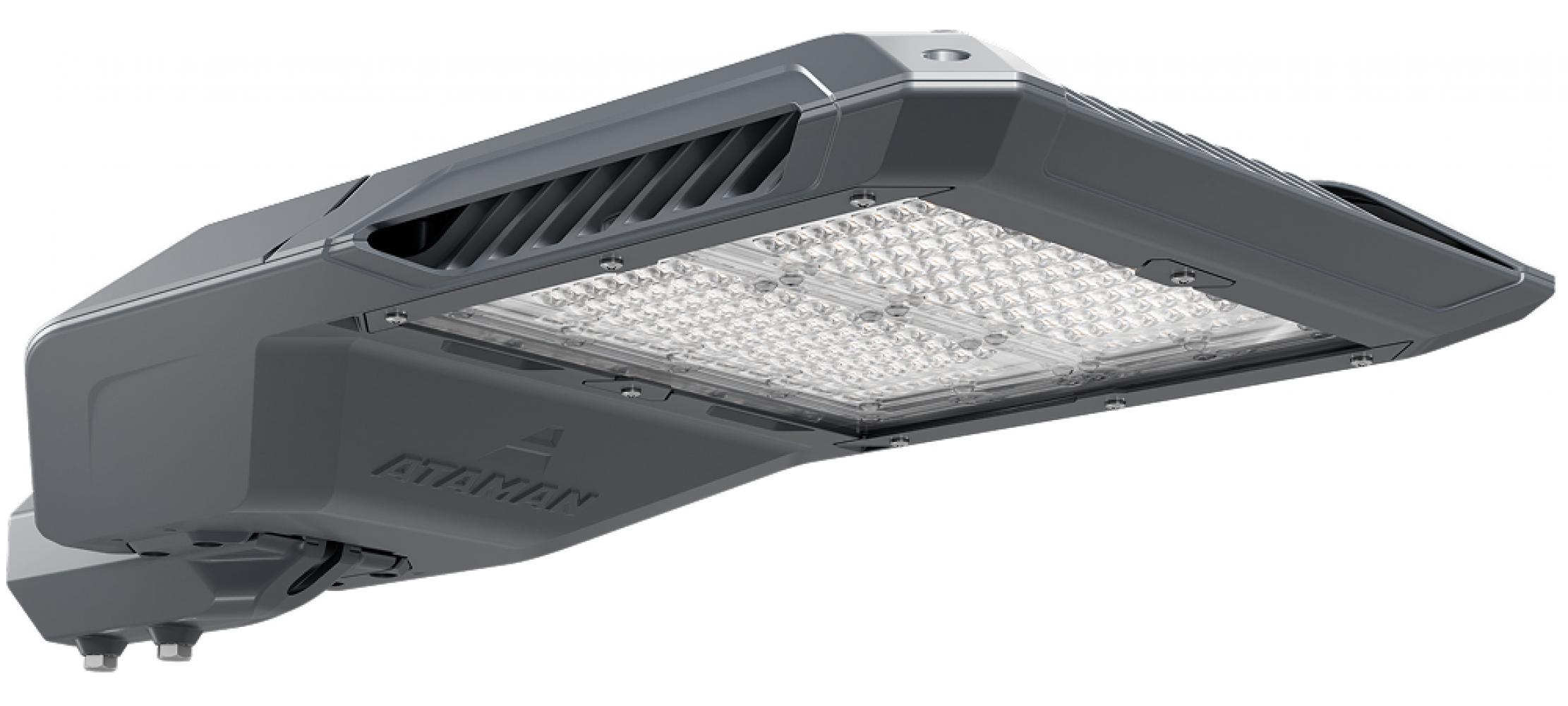

УЛИЧНЫЙ СВЕТИЛЬНИК ATAMAN STREET 120-2 740 SW DIM УТ000015021, ДКУ-120,6W IP66/67 21346Лм 4000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для качественного, экономичного и эффективного освещения дорог, пешеходных переходов, парковок, открытых территорий промышленных зон. Высокая мощность источника света позволяет устанавливать его на 12-метровые магистральные опоры и столбы освещения. Эргономичный дизайн корпуса снижает нагрузку на кронштейн и опору. Технология сдвоенных диодов Twin-light увеличивает эффективность светильника на 10% и продлевает срок службы.
Преимущества консольного LED светильника ATAMAN STREET 120-2 740 SW DIM:
- Высокая светоотдача — 177 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 4000 К.
- Дополнительная защита источника питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства MEAN WELL.

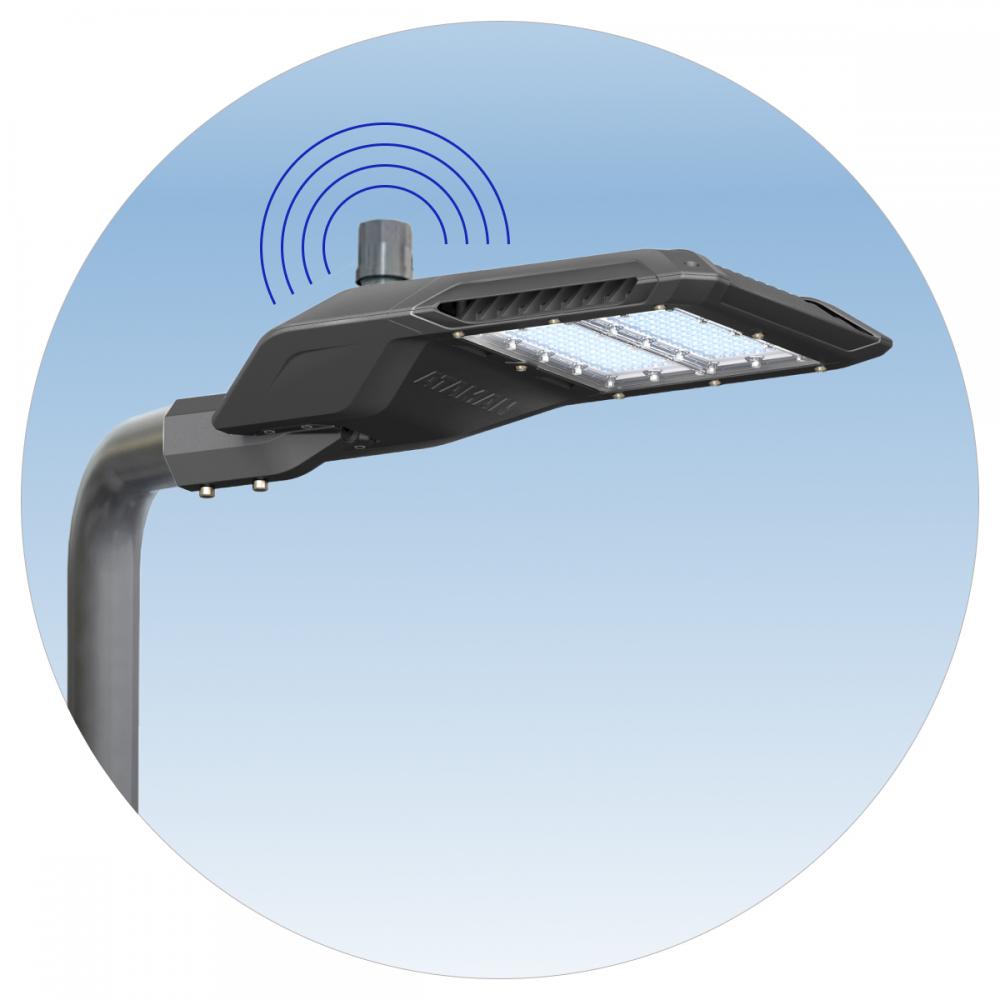

- Широкий ряд дополнительных опций: DIM (1-10), DYNADIM, DALI, АСУНО, NEMA Socket 7-pin.
Литой алюминиевый корпус осветительного прибора:
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить светильник от воздействия внешних факторов.
- Предусматривает возможность горячей замены драйвера без демонтажа светильника.
- Оснащен встроенным регулируемым консольным кронштейном с углом наклона +35°/-90°.
УЛИЧНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК ATAMAN STREET 120-2 740 SW DIM (ДКУ-120,6W IP67) (артикул: УТ000015021) лучшая замена светильников РКУ 400, ЖКУ 250 с лампами ДРЛ-400, ДНАТ-250:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- ATAMAN – серия «Литой корпус»
- STREET – уличный
- 2 – два светодиодных модуля
- 120 – мощность
- DIM – диммированный
- GL – защитное калённое стекло (4мм)
- Рассеиватель:
- Линза TL-lens Magistral – линзованный
- Кривая Сил Света:
- SW – широкая боковая
- Индекс цветопередачи (CRI):
- 750-CRI = 72, 740-CRI = 72
- 830-CRI = 80
- Цветовая температура (К):
- 750 = 5000 K, 740 = 4000 K, 830 = 3000 K
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
ATAMAN STREET 120-2 740 W
| 120,6 | 19097 | 158 | W (145°х60°) | Кронштейн консоль Ø35mm - Ø60mm с регулировкой +35°/-90° |
31500 ₽
|
|
ATAMAN STREET 120-2 740 W DIM
| 120,6 | 19097 | 158 | W (145°х60°) | Кронштейн консоль Ø35mm - Ø60mm с регулировкой +35°/-90° |
31620 ₽
|
|
ATAMAN STREET 120-2 750 W
| 120,6 | 19097 | 158 | W (145°х60°) | Кронштейн консоль Ø35mm - Ø60mm с регулировкой +35°/-90° |
31500 ₽
|
|
ATAMAN STREET 120-2 750 W DIM
| 120,6 | 19097 | 158 | W (145°х60°) | Кронштейн консоль Ø35mm - Ø60mm с регулировкой +35°/-90° |
31620 ₽
|
|
ATAMAN STREET 120-2 740 SW
| 120,6 | 21346 | 177 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
23680 ₽
|
|
ATAMAN STREET 120-2 750 SW
| 120,6 | 21346 | 177 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
23680 ₽
|
|
ATAMAN STREET 120-2 750 SW DIM
| 120,6 | 21346 | 177 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
24050 ₽
|
|
ATAMAN STREET 120-2 830 SW
| 120,6 | 19225 | 159.5 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
23850 ₽
|
|
ATAMAN STREET 120-2 830 SW DIM
| 120,6 | 19225 | 159.5 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
24230 ₽
|
|
ATAMAN STREET 120-2 740 SW GL
| 120,6 | 20064 | 166 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
25570 ₽
|
|
ATAMAN STREET 120-2 830 SW GL
| 120,6 | 17822 | 148 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
25750 ₽
|
|
ATAMAN STREET 120-2 750 SW GL
| 120,6 | 20064 | 166 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
25570 ₽
|
|
ATAMAN STREET 120-2 740 SW GL DIM
| 120,6 | 20064 | 166 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
26580 ₽
|
|
ATAMAN STREET 120-2 750 SW GL DIM
| 120,6 | 20064 | 166 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
26580 ₽
|
|
ATAMAN STREET 120-2 830 SW GL DIM
| 120,6 | 17822 | 148 | SW | Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90° |
26770 ₽
|
- Мощность, Вт
- 120,6
- Световой поток светодиодного модуля, Лм
- 22612
- Суммарный световой поток с учетом потерь, Лм
- 21346
- Световая эффективность, лм/Вт
- 177
- Количество светодиодов, шт
- 280

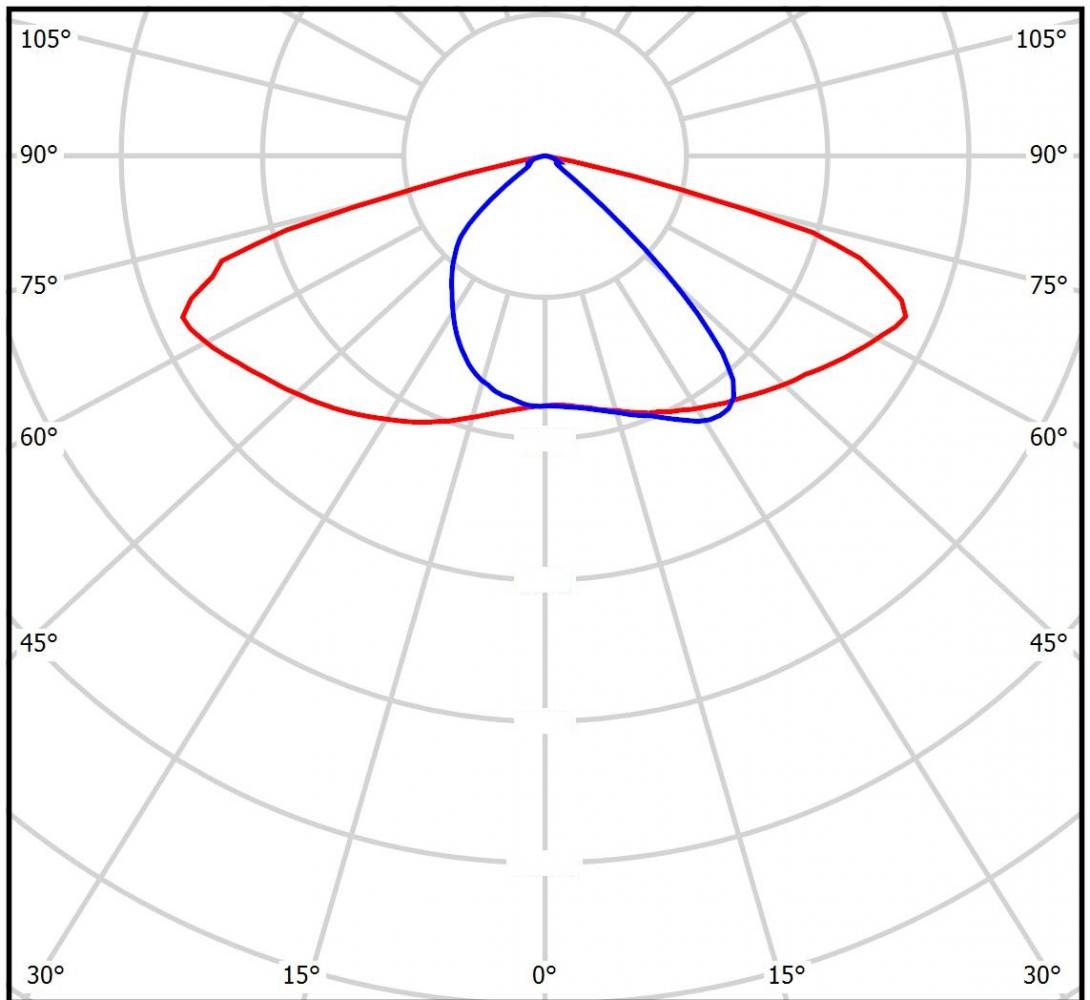

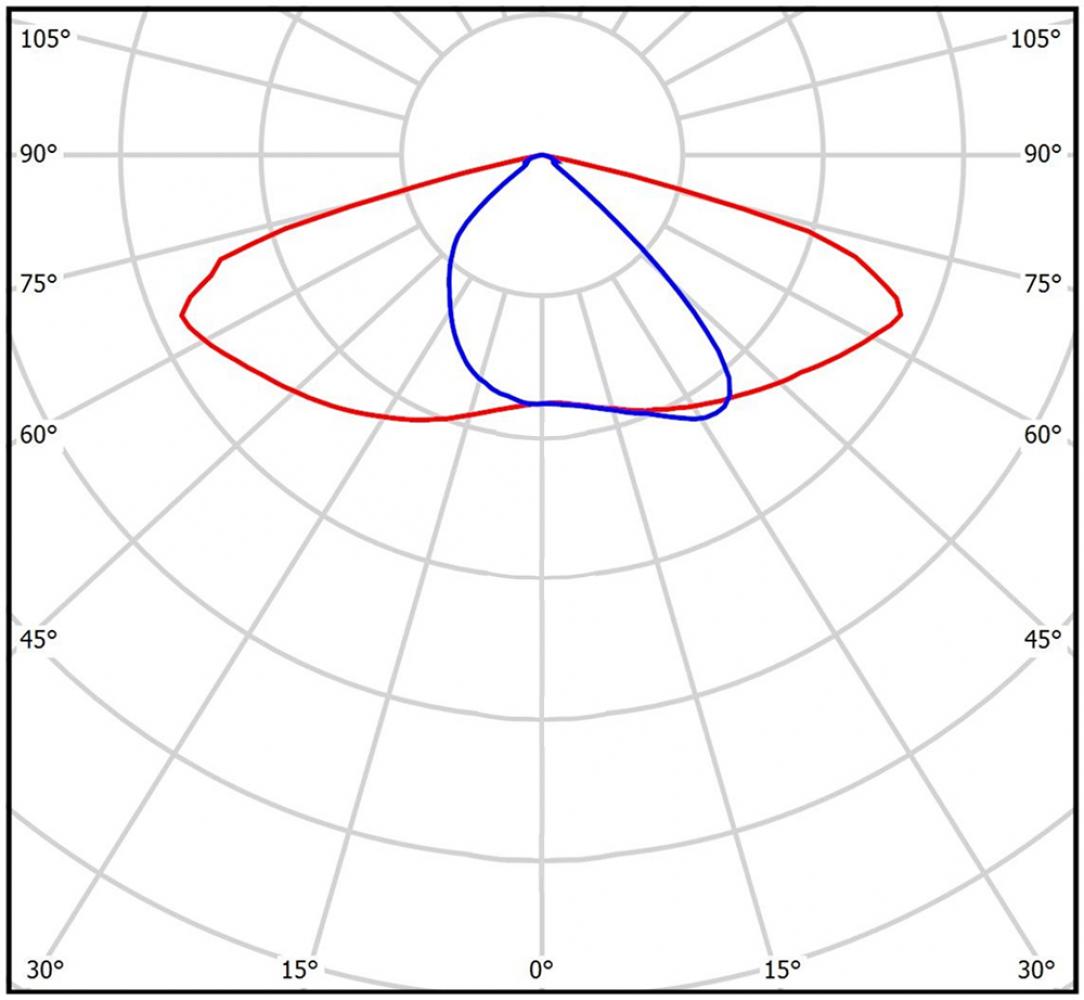

- Кривые силы света (КСС)
- SW
- Цветовая температура, К
- 4000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- 4
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM 4000К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 0,5
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL XLG-150-L-AB
- Диммирование
- Да
- Напряжение питания, В
- 100-305 VAC/142-431 VDC
- Частота, Гц
- 47 Гц - 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥ 0,95
- Грозозащита
- Да
- Термозащита
- Есть
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 6KV/4KV
- Электромагнитная совместимость (радиопомехи)
- EN55015(CISPR15) ,GB/T17743, EN55015(CISPR15) ,GB/T17743, EN61000-3-2 , GB/T17625.1, EN61000-3-3
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- I/P-O/P:3.75 KVAC
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
- Активный корректор мощности
- Да
- Защита от холостого хода
- Есть
- КПД
- 93%
- Потребляемый ток, А
- 0,65 А
- Предельный диапазон напряжения питания
- 100-305 VAC/142-431 VDC
- Пусковой ток, A
- 50 А
- Рабочий ток диодов, мА
- 175
- Средняя мощность
- 120
- Стандарты по общим требованиям и безопасности
- UL8750(type”HL”), UL879, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14;<br />EAC TP TC 004;J61347-1(H29), J61347-2-13(H29),KC61347-1,KC61347-2-13,IS15885(Part2/Sec13)(for XLG-100I type only); IP67 approved
- Ток утечки, mA
- < 0,75 мА
- Защита от короткого замыкания
- есть, восстанавливается автоматически
- Максимально потребляемая из сети мощность, Вт
- 150
- Аналог светильника
- РКУ 400, ЖКУ 250
- Аналог к лампам
- ДРЛ-400, ДНАТ-250
- Материал корпуса
- Литейные алюминиевые сплавы
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Линзованный оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Кронштейн консоль Ø35mm-Ø60mm регулируемый +35°/-90°
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +45°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,085
- Площадь теплоотводящей поверхности, мм2
- 606 613
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 246,892

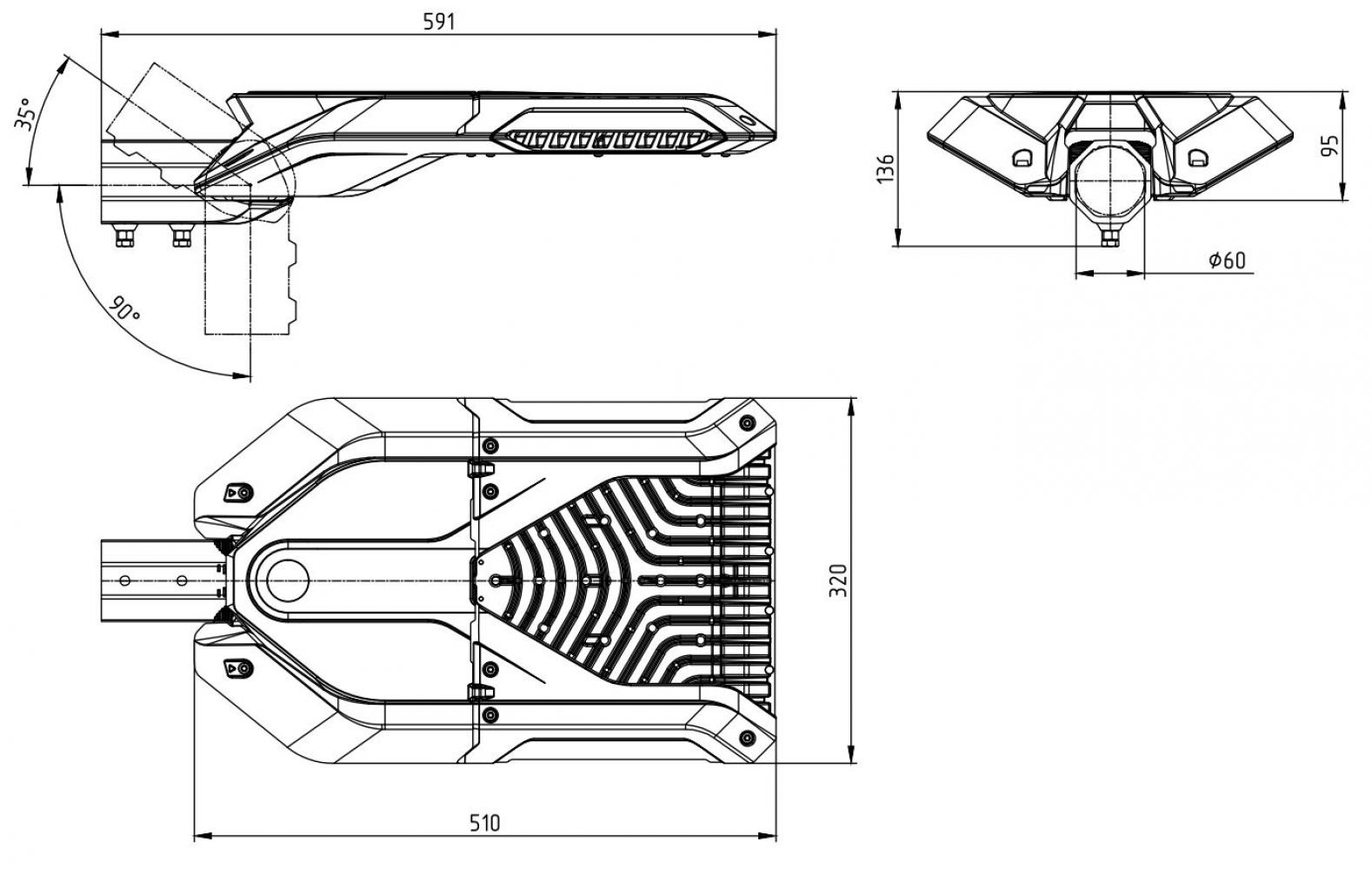

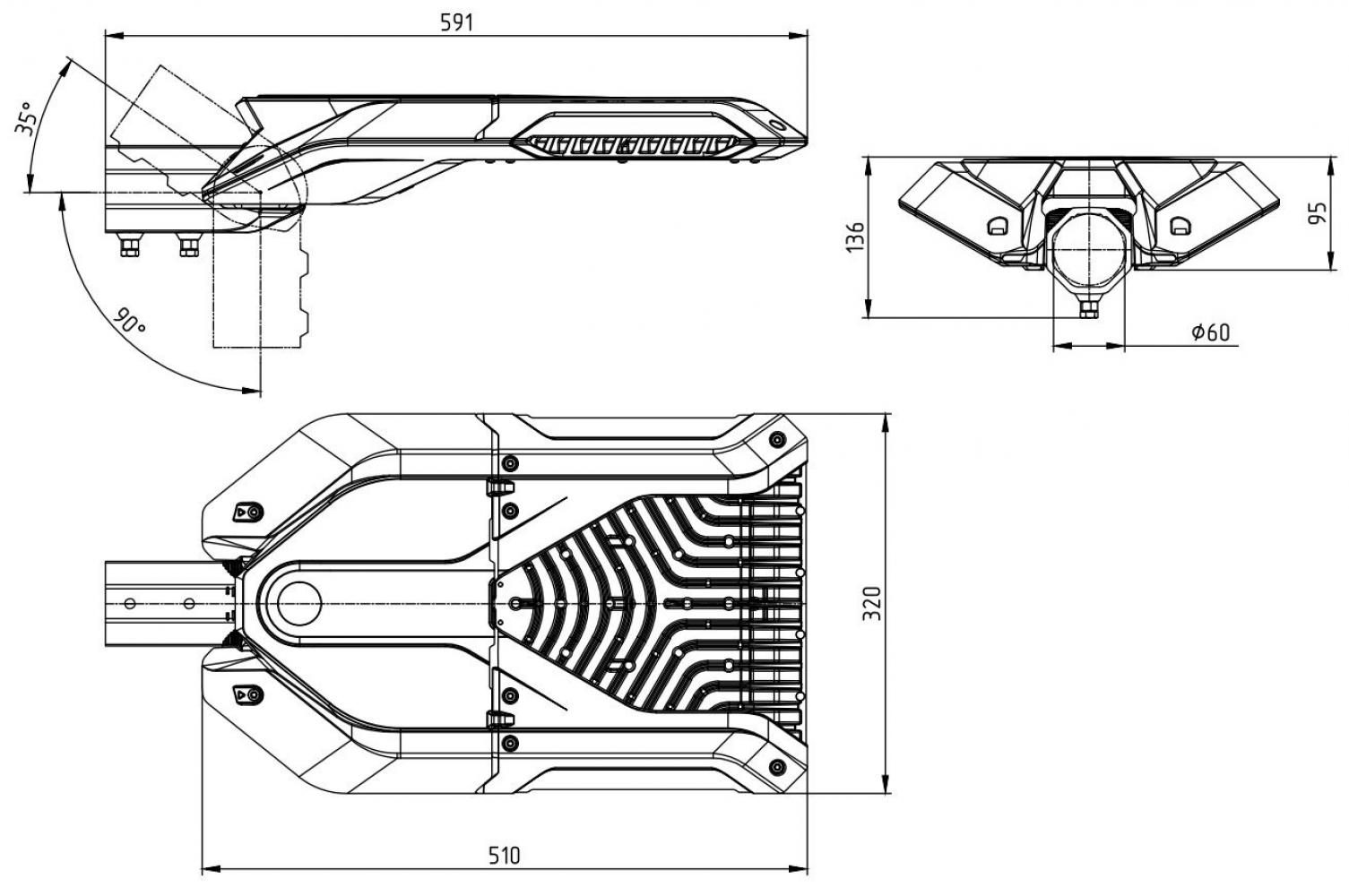

- Габариты светильника ДхШхВ, мм
- 510х320х95
- Габариты светильника с креплением ДхШхВ, мм
- 591х320х136
- Габариты коробки, ДхШхВ, мм
- 610х155х405
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 5
- Масса брутто, кг
- 5,5
- Объем коробки, м3
- 0,038
- Длина коробки, мм
- 610
- Ширина коробки, мм
- 405
- Высота коробки, мм
- 155
