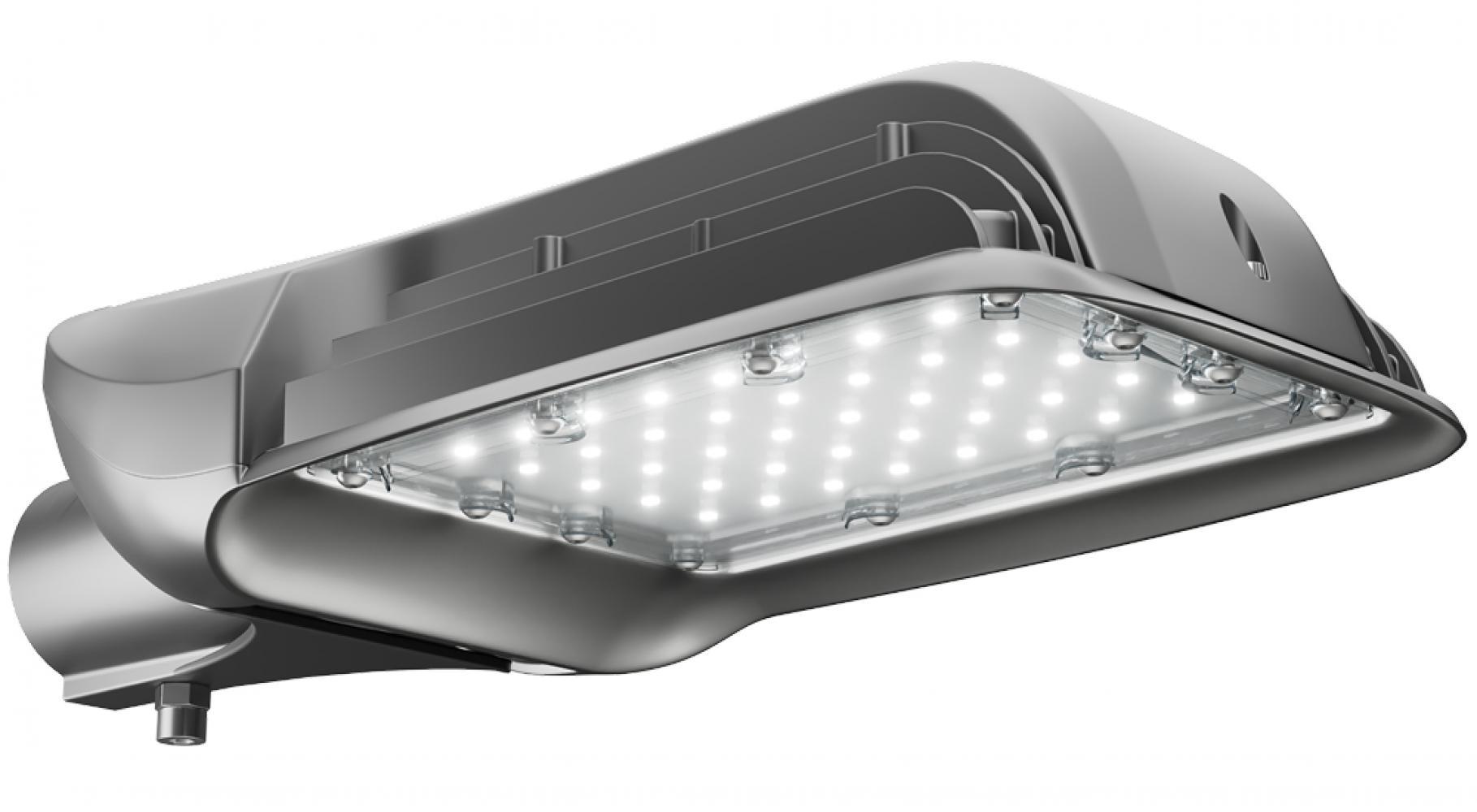

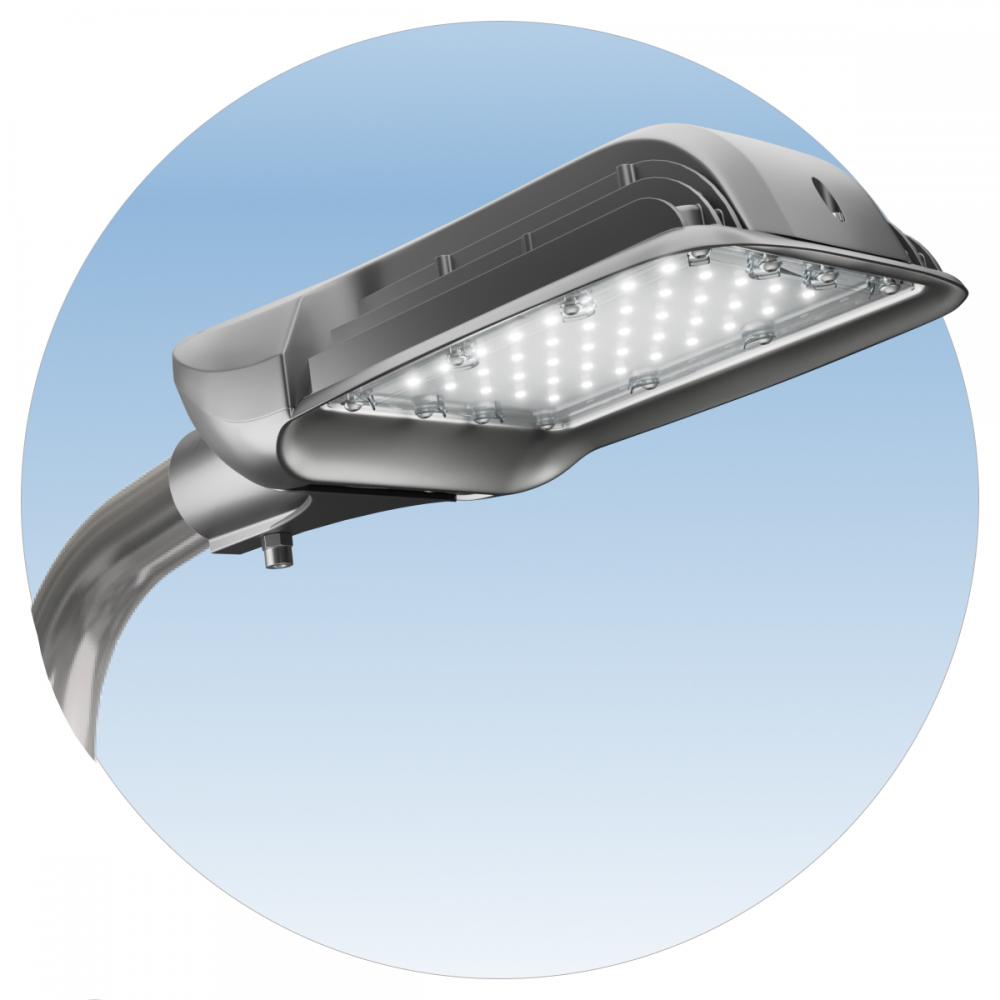

УЛИЧНЫЙ СВЕТИЛЬНИК ATAMAN STREET 70-1 740 SW УТ000015004, ДКУ-68,3W IP66/67 11905Лм 4000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения дорог, пешеходных переходов, парковок, открытых территорий промышленных зон. Эргономичный дизайн корпуса снижает нагрузку на кронштейн и опору. Технология сдвоенных диодов Twin-light увеличивает эффективность светильника на 10% и продлевает срок службы.
Преимущества консольного LED светильника ATAMAN STREET 70-1 740 SW:
- Высокая светоотдача — 174 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 4000 К.
- Надежно защищенный источник питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства MEAN WELL.
- Подключение к сети производится с помощью герметичного коннектора (IP68), поставляемого в комплекте.
Литой алюминиевый корпус осветительного прибора:
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить светильник от воздействия внешних факторов.
- Предусматривает возможность горячей замены драйвера без демонтажа светильника.
- Оснащен встроенным регулируемым консольным кронштейном (Ø52mm) с углом наклона от 0° до 45°.
УЛИЧНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК ATAMAN STREET 70-1 740 SW (ДКУ-68,3W IP67) (артикул: УТ000015004) лучшая замена светильников РКУ 250, ЖКУ 150 с лампами ДРЛ-250, ДНАТ-150:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- ATAMAN – серия «Литой корпус»
- STREET – уличный
- 1 – один светодиодный модуль
- 70 – мощность
- DIM – диммированный
- R31 – уменьшенная светоотдача
- Рассеиватель:
- Линза TL-lens Magistral – линзованный
- Кривая Сил Света:
- SW – широкая боковая
- W – широкая боковая 145°х60°
- W3 – широкая боковая 133°х47°
- Индекс цветопередачи (CRI):
- 750-CRI = 72, 740-CRI = 72
- 830-CRI = 80
- Цветовая температура (К):
- 750 = 5000 K, 740 = 4000 K
- 830 = 3000 K
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
ATAMAN STREET 70-1 740 W DIM
| 68,3 | 11876 | 174 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15350 ₽
|
|
ATAMAN STREET 70-1 740 W
| 68,3 | 11876 | 174 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
13750 ₽
|
|
ATAMAN STREET 70-1 750 W DIM
| 68,3 | 11876 | 174 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15350 ₽
|
|
ATAMAN STREET 70-1 750 W
| 68,3 | 11876 | 174 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
13750 ₽
|
|
ATAMAN STREET 70-1 740 SW DIM
| 68,3 | 11905 | 174 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15350 ₽
|
|
ATAMAN STREET 70-1 750 SW
| 68,3 | 11905 | 174 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
13750 ₽
|
|
ATAMAN STREET 70-1 750 SW DIM
| 68,3 | 11905 | 174 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15350 ₽
|
|
ATAMAN STREET 70-1 830 SW
| 68,3 | 10723 | 157 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
13850 ₽
|
|
ATAMAN STREET 70-1 830 SW DIM
| 68,3 | 10723 | 157 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15450 ₽
|
|
ATAMAN STREET 70-1 830 W
| 68,3 | 10695 | 156.5 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
13850 ₽
|
|
ATAMAN STREET 70-1 830 W DIM
| 68,3 | 10695 | 156.5 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15450 ₽
|
- Мощность, Вт
- 68,3
- Световой поток светодиодного модуля, Лм
- 12613
- Суммарный световой поток с учетом потерь, Лм
- 11905
- Световая эффективность, лм/Вт
- 174
- Количество светодиодов, шт
- 160

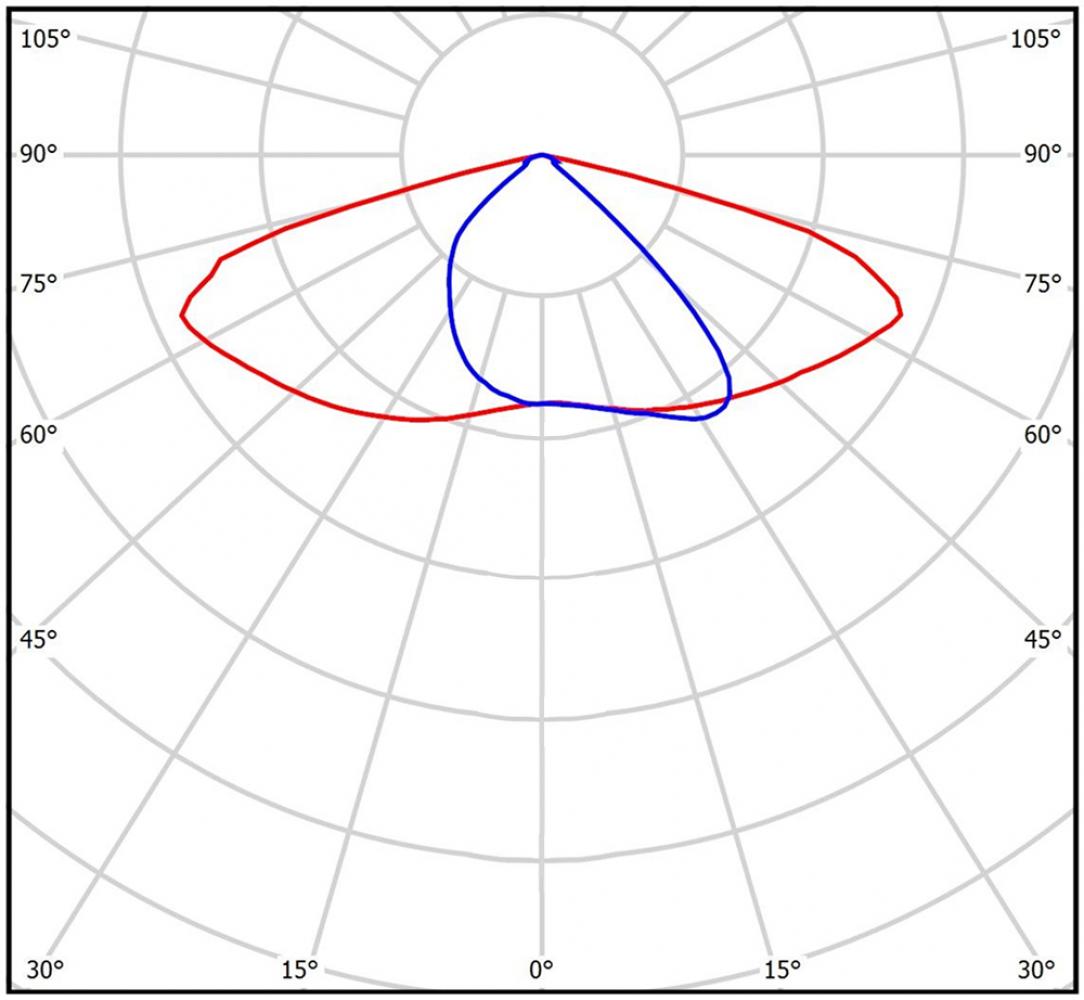

- Кривые силы света (КСС)
- SW
- Цветовая температура, К
- 4000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- ≤5
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM 4000К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 0,5
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL XLG-75-L-A
- Диммирование
- нет
- Напряжение питания, В
- 100-305 VAC/142-431 VDC
- Частота, Гц
- 47 Гц - 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥ 0,95
- Грозозащита
- Да
- Термозащита
- Есть
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 6KV/4KV
- Электромагнитная совместимость (радиопомехи)
- EN55015(CISPR15) ,GB/T17743, EN55015(CISPR15) ,GB/T17743, EN61000-3-2 , GB/T17625.1, EN61000-3-3
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- I/P-O/P:3.75 KVAC
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
- Активный корректор мощности
- Да
- Защита от холостого хода
- Есть, восстанавливается автоматически
- КПД
- > 91%
- Потребляемый ток, А
- 0,33 А
- Предельный диапазон напряжения питания
- 100-305 VAC/142-431 VDC
- Пусковой ток, A
- 50 А
- Рабочий ток диодов, мА
- 175
- Средняя мощность
- 70
- Стандарты по общим требованиям и безопасности
- UL8750(type”HL”), UL879, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14;<br />EAC TP TC 004;J61347-1(H29), J61347-2-13(H29),KC61347-1,KC61347-2-13,IS15885(Part2/Sec13)(for XLG-100I type only); IP67 approved
- Ток утечки, mA
- < 0,75 мА
- Защита от короткого замыкания
- есть, восстанавливается автоматически
- Максимально потребляемая из сети мощность, Вт
- 75
- Аналог светильника
- РКУ 250, ЖКУ 150
- Аналог к лампам
- ДРЛ-250, ДНАТ-150
- Материал корпуса
- Литейные алюминиевые сплавы
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Линзованный оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Кронштейн консоль Ø52mm регулируемый 0°/45°
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +45°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,086
- Площадь теплоотводящей поверхности, мм2
- 230 436
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 139,824

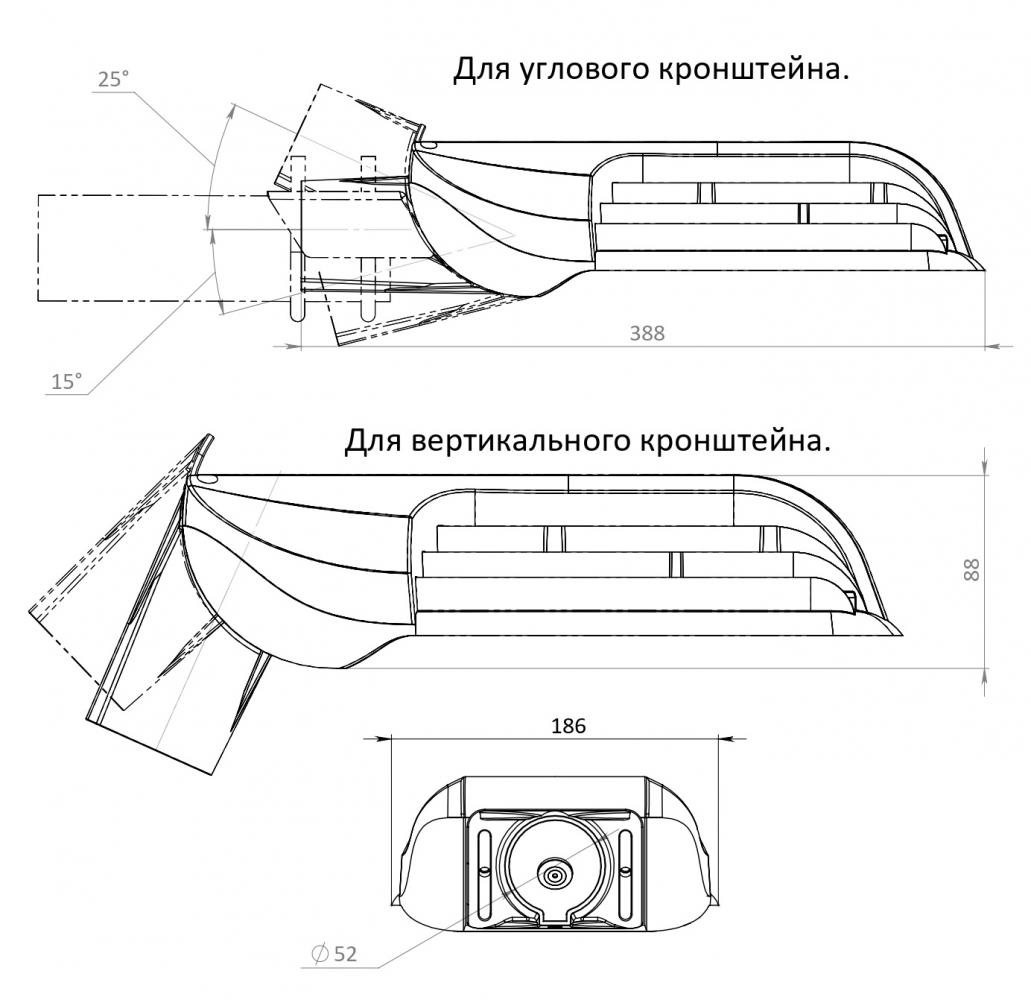

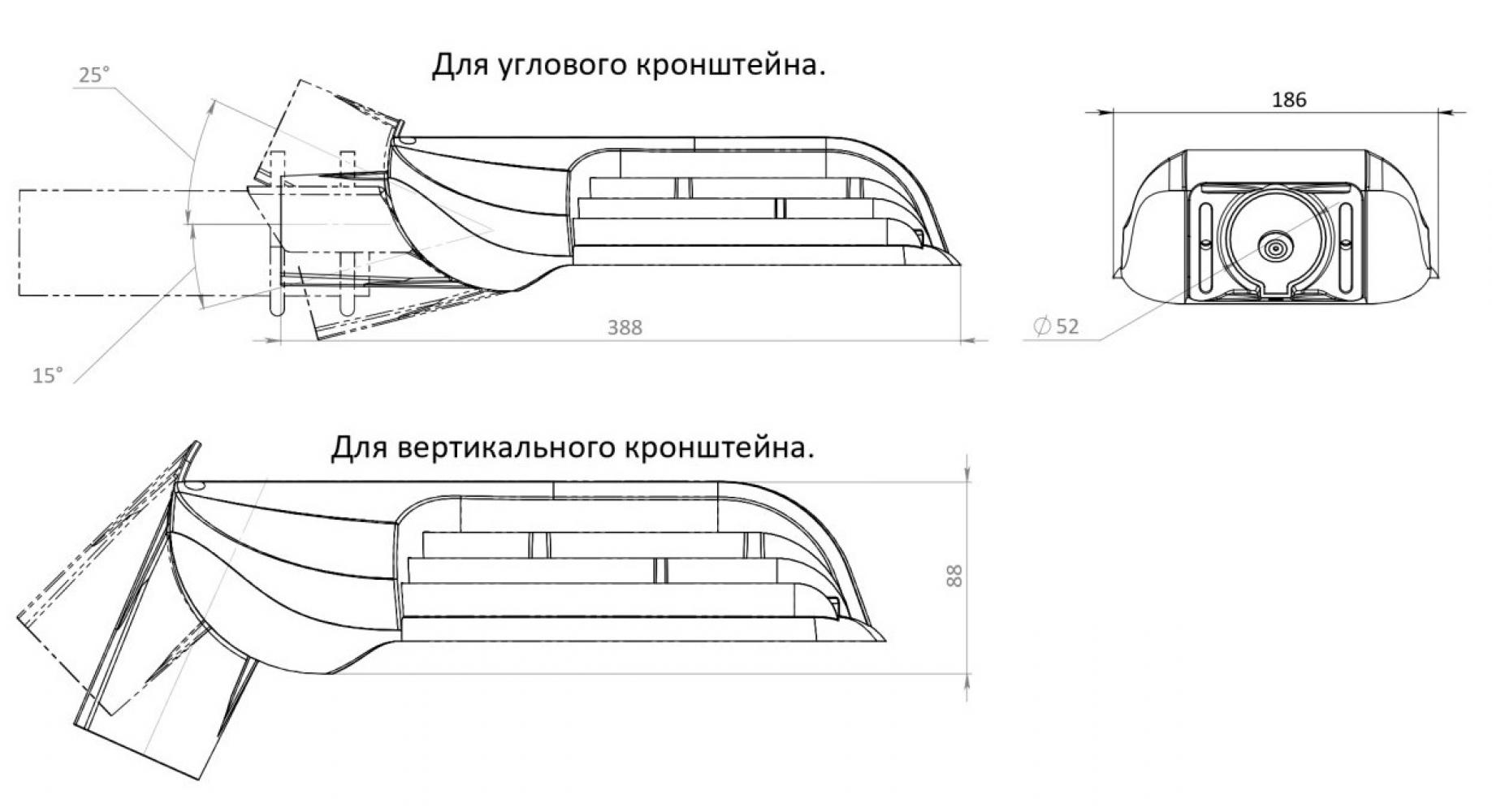

- Габариты светильника ДхШхВ, мм
- 327х186х88
- Габариты светильника с креплением ДхШхВ, мм
- 389х186х88
- Габариты коробки, ДхШхВ, мм
- 470х100х194
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 2,4
- Масса брутто, кг
- 2,6
- Объем коробки, м3
- 0,009
- Длина коробки, мм
- 470
- Ширина коробки, мм
- 185
- Высота коробки, мм
- 100
Паспорт
Спецификация
IES-файл
Бесплатный расчет дорожного освещения
Светотехнический расчет (проект) с использованием уличных светодиодных светильников – это подбор компонентов системы освещения, которые при наименьших затратах обеспечат энергоэффективный, безопасный и комфортный свет, отвечающий нормативным требованиям и условиям безопасности дорожного движения.
Главная цель расчета дорожного освещения – руководствуясь техническим заданием, определить правильное расположение, высоту установки и количество светильников, имеющих определенную мощность, световой поток, угол распределения светового потока, светоотдачу и других характеристик способных создать должный уровень освещения на расчетных поверхностях в соответствии с действующими ГОСТами и СНиПами.
Освещение дороги III категории
По завершении капитального ремонта участка трассы Доброе — Трубетчино — Вязово — Лебедянь в Липецкой области новому дорожному покрытию требовался современный качественный свет. С этой задачей к нам обратилась компания ПАО «Россети Центр», которой необходимо было подобрать светодиодные светильники для организации освещения на участках дороги, проходящей через населенные пункты.
Светотехнический расчет показал, что для освещения основной части дороги подходят уличные светодиодные светильники серии ATAMAN-STREET-1, для освещения технических съездов, подъездов к объектам дорожного и придорожного сервиса, а также пешеходных переходов — светильники серии ATAMAN-STREET-2.
Освещение спортивной площадки
Монтажная организация, занимавшаяся реконструкцией спортивного объекта, обратилась к нам с просьбой сделать светотехнический расчет открытой спортивной площадки для минифутбола. По описанию заказчика старые светильники ЖКУ с лампами ДНАТ-125 не справлялись с задачей создания должной освещенности.
По условиям ТЗ в расчете мы должны были использовать имеющиеся на месте опоры освещения, на которые планировалось установить заранее приобретенные заказчиком новые двойные консоли. Чтобы добиться нормируемого СП 440.1325800.2018 уровня освещенности, мы использовали самые мощные консольные уличные светильники серии ATAMAN-STREET-3, установив их по 2шт на каждой опоре.
Осветительные приборы оснащены линзованной оптикой с КСС SW (Широкая боковая), которая позволила максимально равномерно осветить всю площадь спортивного объекта, создав требуемый уровень освещенности.
