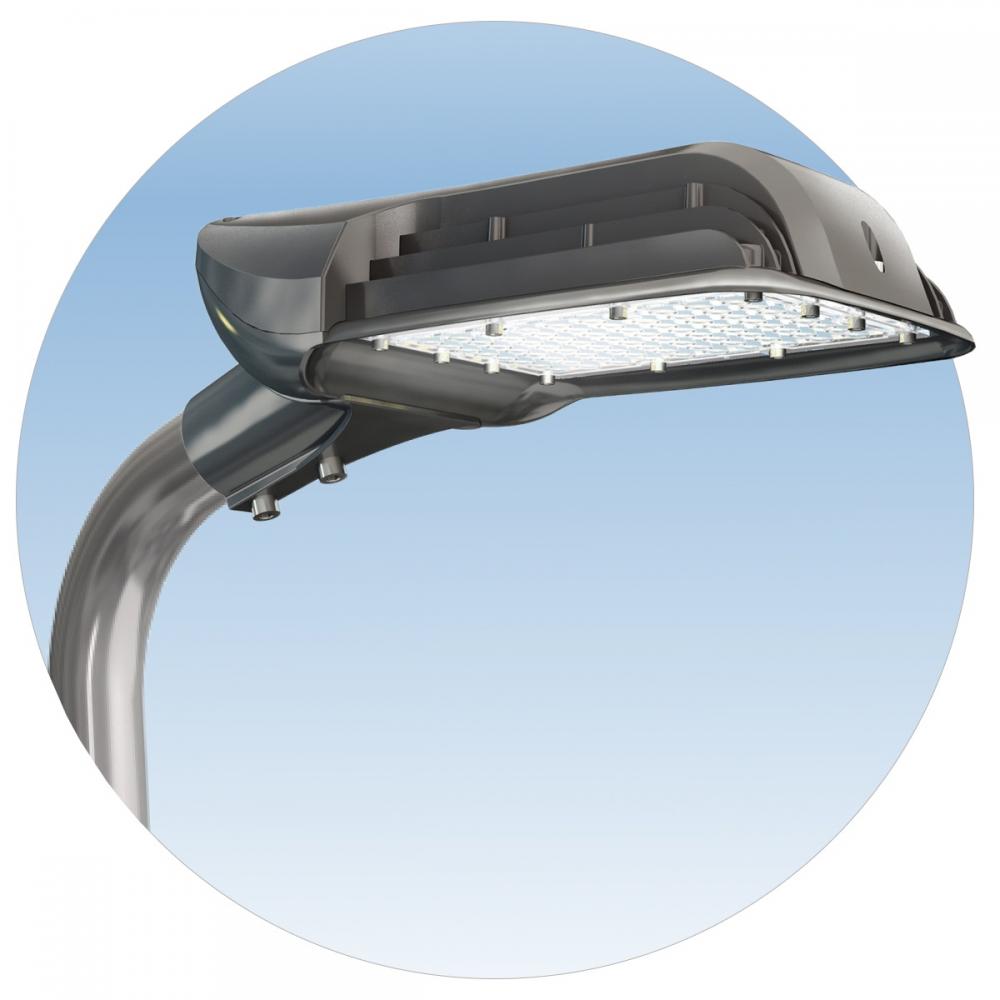

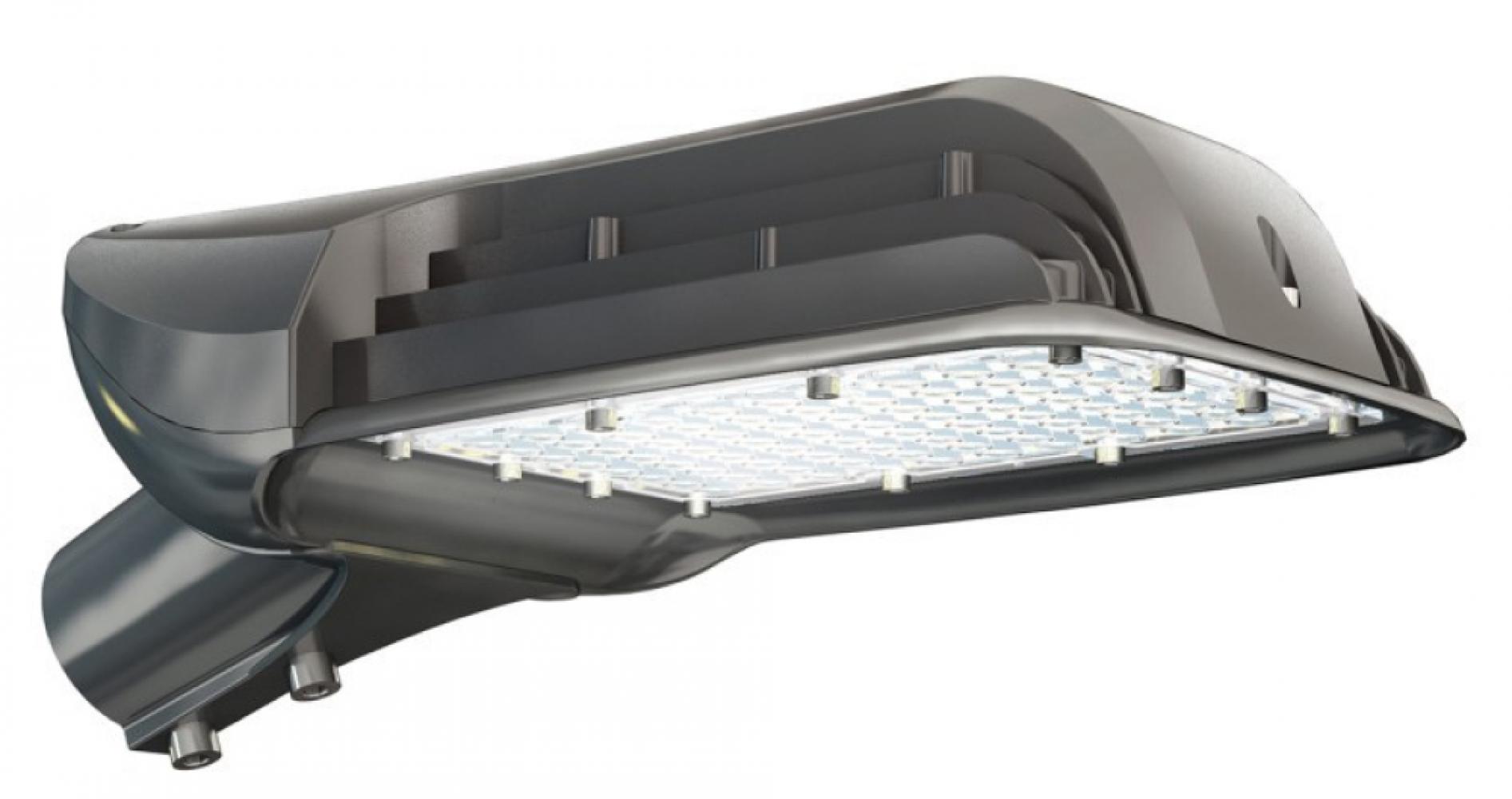

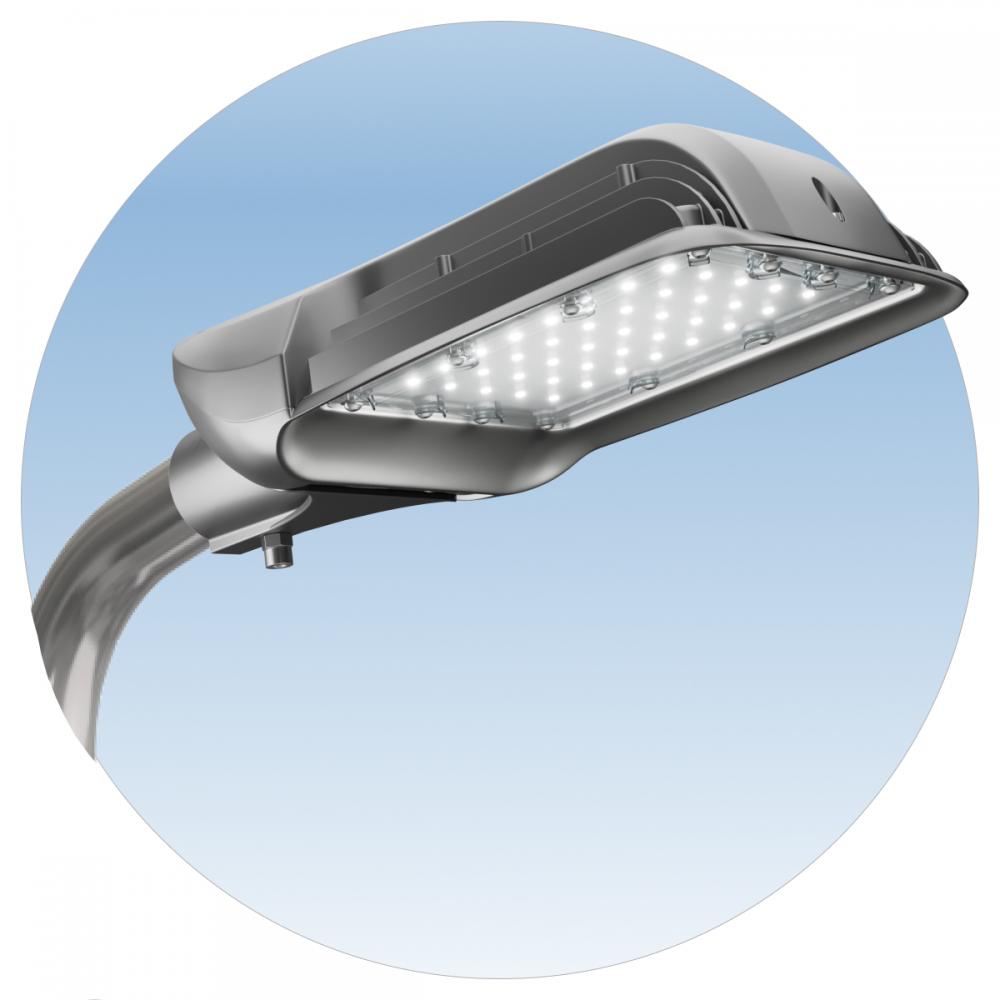

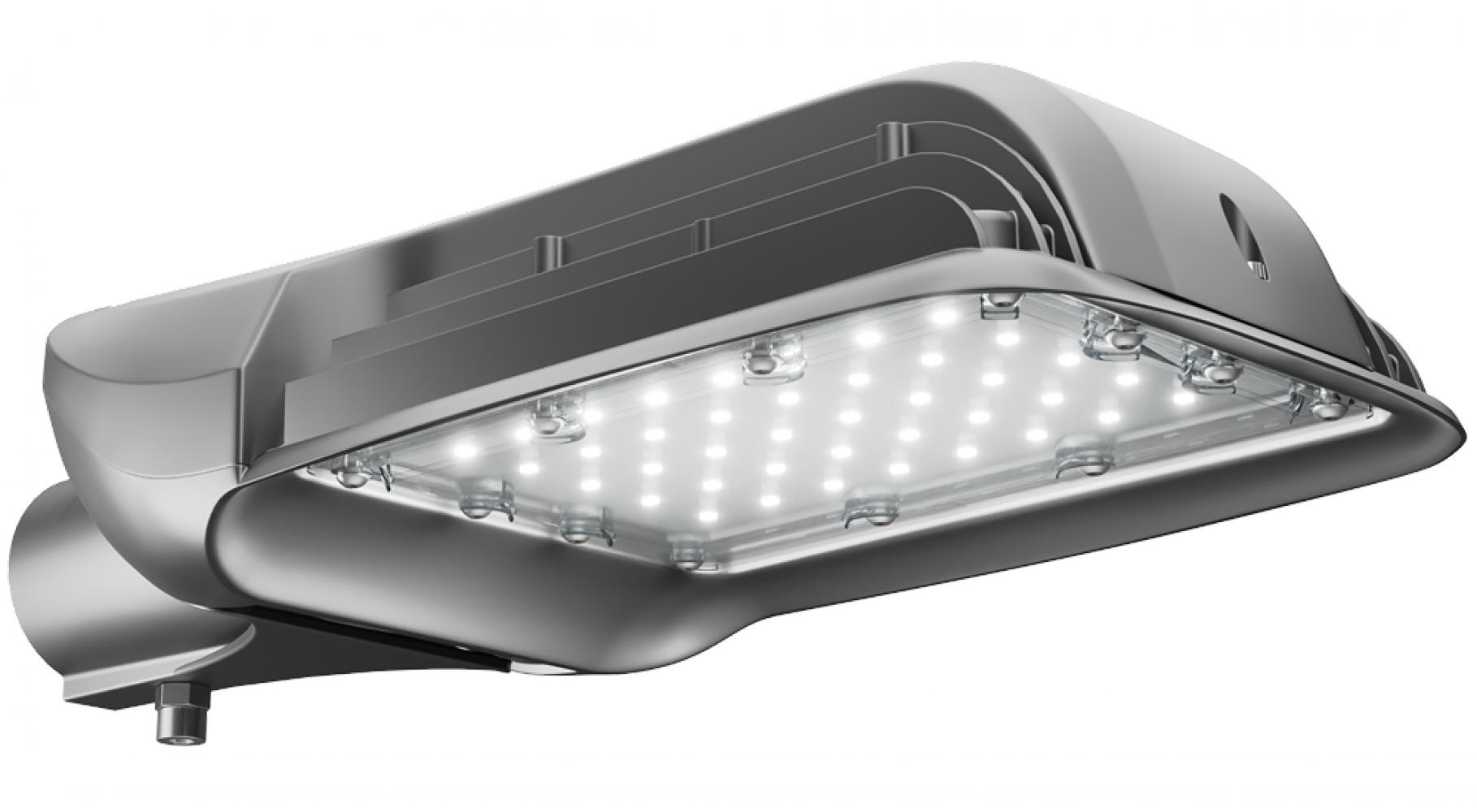

УЛИЧНЫЙ СВЕТИЛЬНИК ATAMAN STREET 95-1 830 W DIM УТ000020705, ДКУ-94,9W IP66/67 14663Лм 3000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения дорог, пешеходных переходов, парковок, открытых территорий промышленных зон. Эргономичный дизайн корпуса снижает нагрузку на кронштейн и опору. Технология сдвоенных диодов Twin-light увеличивает эффективность светильника на 10% и продлевает срок службы.
Преимущества консольного LED светильника ATAMAN STREET 95-1 830 W DIM:
- Высокая светоотдача — 154.5 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 3000 К.
- Надежно защищенный источник питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства MEAN WELL.
- Подключение к сети производится с помощью герметичного коннектора (IP68), поставляемого в комплекте.
Литой алюминиевый корпус осветительного прибора:
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить светильник от воздействия внешних факторов.
- Предусматривает возможность горячей замены драйвера без демонтажа светильника.
- Оснащен встроенным регулируемым консольным кронштейном (Ø52mm) с углом наклона от 0° до 45°.
УЛИЧНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК ATAMAN STREET 95-1 830 W DIM (ДКУ-94,9W IP67) (артикул: УТ000020705) лучшая замена светильников РКУ 250, ЖКУ 150 с лампами ДРЛ-250, ДНАТ-150:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- ATAMAN – серия «Литой корпус»
- STREET – уличный
- 1 – один светодиодный модуль
- 95 – мощность
- DIM – диммированный
- R31 – уменьшенная светоотдача
- Рассеиватель:
- Линза TL-lens Magistral – линзованный
- Кривая Сил Света:
- SW – широкая боковая
- W – широкая боковая 145°х60°
- W3 – широкая боковая 133°х47°
- Индекс цветопередачи (CRI):
- 750-CRI = 72, 740-CRI = 72
- 830-CRI = 80
- Цветовая температура (К):
- 750 = 5000 K, 740 = 4000 K
- 830 = 3000 K
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
ATAMAN STREET 95-1 750 SW
| 92,8 | 16244 | 175 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
14570 ₽
|
|
ATAMAN STREET 95-1 750 W
| 92,8 | 15985 | 172 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
14570 ₽
|
|
ATAMAN STREET 95-1 750 W DIM
| 92,8 | 15985 | 172 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15130 ₽
|
|
ATAMAN STREET 95-1 740 W DIM
| 92,8 | 15985 | 172 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15130 ₽
|
|
ATAMAN STREET 95-1 740 W
| 92,8 | 15985 | 172 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
14570 ₽
|
|
ATAMAN STREET 95-1 740 SW DIM
| 92,8 | 16244 | 175 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15130 ₽
|
|
ATAMAN STREET 95-1 740 SW
| 92,8 | 16244 | 175 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
14570 ₽
|
|
ATAMAN STREET 95-1 750 SW DIM
| 92,8 | 16244 | 175 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15130 ₽
|
|
ATAMAN STREET 95-1 830 SW
| 94,9 | 14901 | 157 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
14670 ₽
|
|
ATAMAN STREET 95-1 830 SW DIM
| 94,9 | 14901 | 157 | SW | Кронштейн консоль Ø52mm регулируемый 0°/45° |
15250 ₽
|
|
ATAMAN STREET 95-1 830 W
| 94,9 | 14663 | 154.5 | W (145°х60°) | Кронштейн консоль Ø52mm регулируемый 0°/45° |
14670 ₽
|
- Мощность, Вт
- 94,9
- Световой поток светодиодного модуля, Лм
- 15784
- Суммарный световой поток с учетом потерь, Лм
- 14663
- Световая эффективность, лм/Вт
- 154.5
- Количество светодиодов, шт
- 176

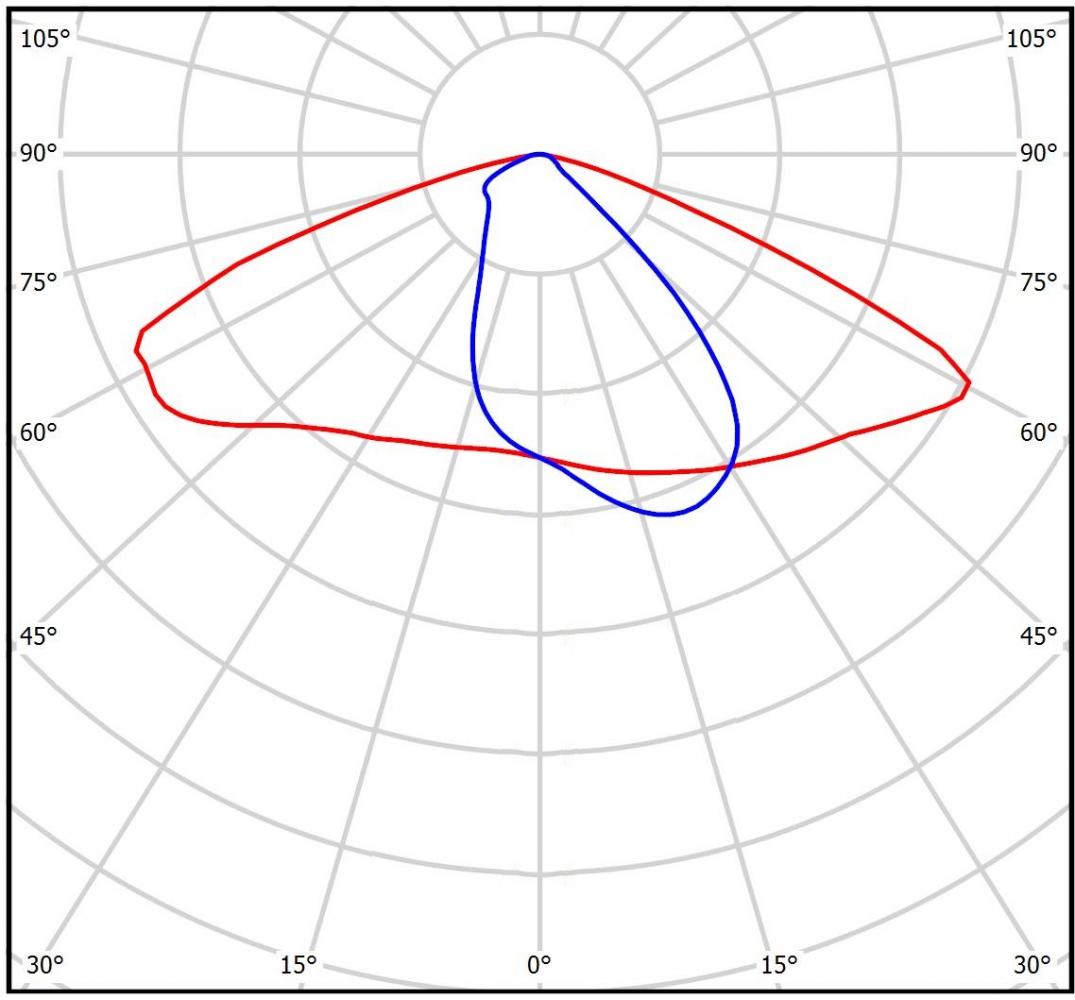

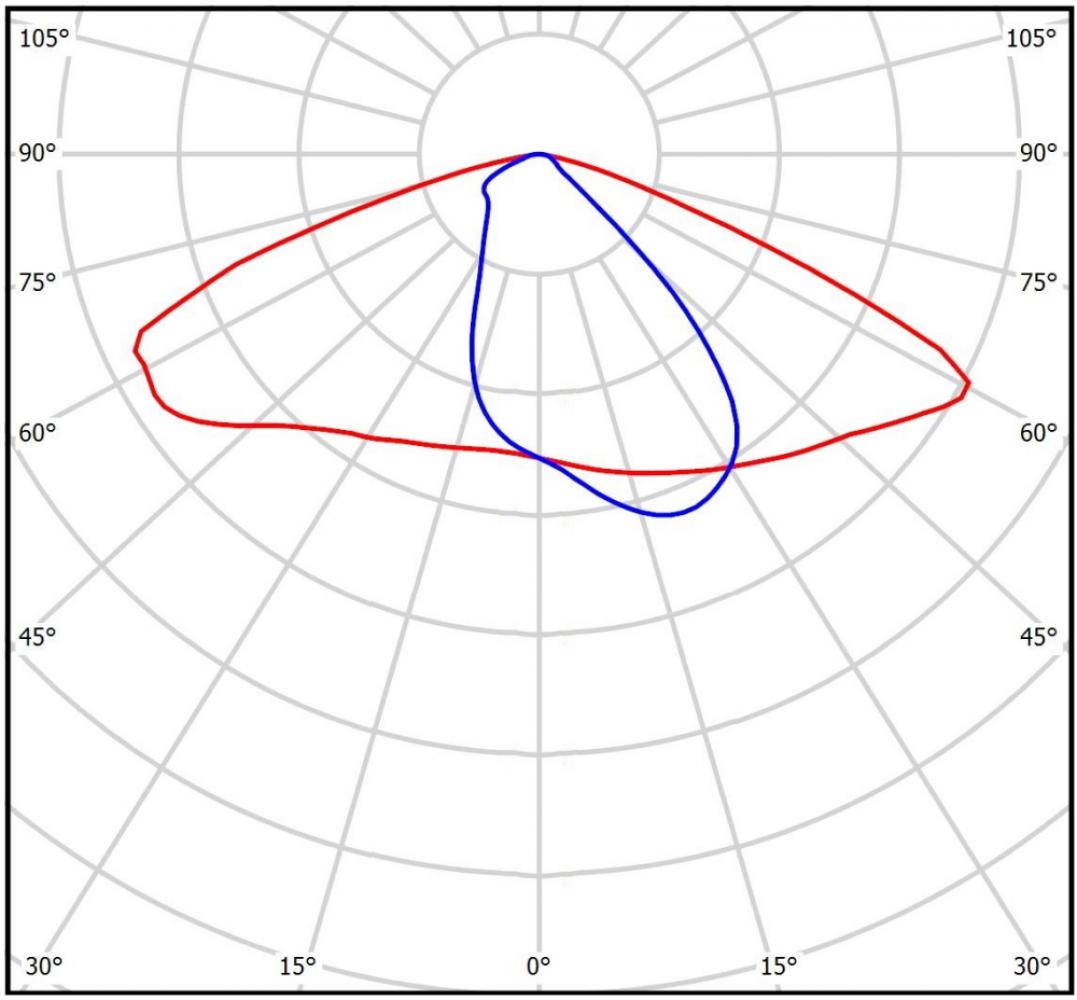

- Кривые силы света (КСС)
- W (145°х60°)
- Цветовая температура, К
- 3000
- Индекс цветопередачи CRI
- 80
- Коэффициент пульсаций светового потока, %
- 3
- Модель светодиода
- Osram DURIS S5 GW PSLT33.EM 3000К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 0,5
- Производитель источника питания
- MEAN WELL
- Модель ИП
- MEAN WELL XLG-100-L-AB
- Диммирование
- Да
- Напряжение питания, В
- 100-305 VAC/142-431 VDC
- Частота, Гц
- 47 Гц - 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥ 0,95
- Грозозащита
- Да
- Термозащита
- Есть
- Защита от 380 В
- нет
- Стойкость к микросекундным импульсам большой энергии
- 6KV/4KV
- Электромагнитная совместимость (радиопомехи)
- EN55015(CISPR15) ,GB/T17743, EN55015(CISPR15) ,GB/T17743, EN61000-3-2 , GB/T17625.1, EN61000-3-3
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- I/P-O/P:3.75 KVAC
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25℃/ 70% RH
- Активный корректор мощности
- Да
- Защита от холостого хода
- Есть, восстанавливается автоматически
- КПД
- 92,5%
- Потребляемый ток, А
- 0,43 А
- Предельный диапазон напряжения питания
- 100-305 VAC/142-431 VDC
- Пусковой ток, A
- 50 А
- Средняя мощность
- 95
- Стандарты по общим требованиям и безопасности
- UL8750(type”HL”), UL879, CSA C22.2 No. 250.13-12; ENEC EN61347-1, EN61347-2-13 independent, EN62384; GB19510.1,GB19510.14;<br />EAC TP TC 004;J61347-1(H29), J61347-2-13(H29),KC61347-1,KC61347-2-13,IS15885(Part2/Sec13)(for XLG-100I type only); IP67 approved
- Защита от короткого замыкания
- есть, восстанавливается автоматически
- Максимально потребляемая из сети мощность, Вт
- 100
- Аналог светильника
- РКУ 250, ЖКУ 150
- Аналог к лампам
- ДРЛ-250, ДНАТ-150
- Материал корпуса
- Литейные алюминиевые сплавы
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Линзованный оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Кронштейн консоль Ø52mm регулируемый 0°/45°
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +45°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,099
- Площадь теплоотводящей поверхности, мм2
- 230 436
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 192,232

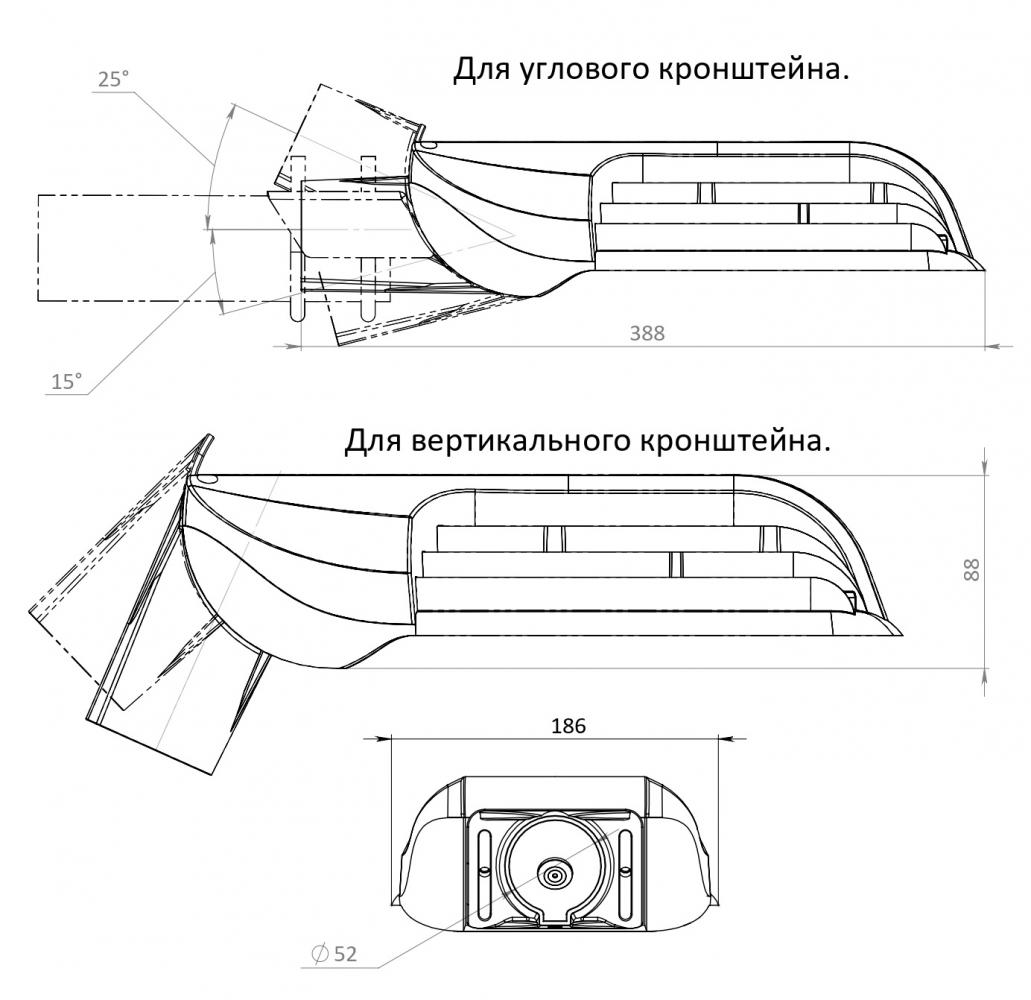

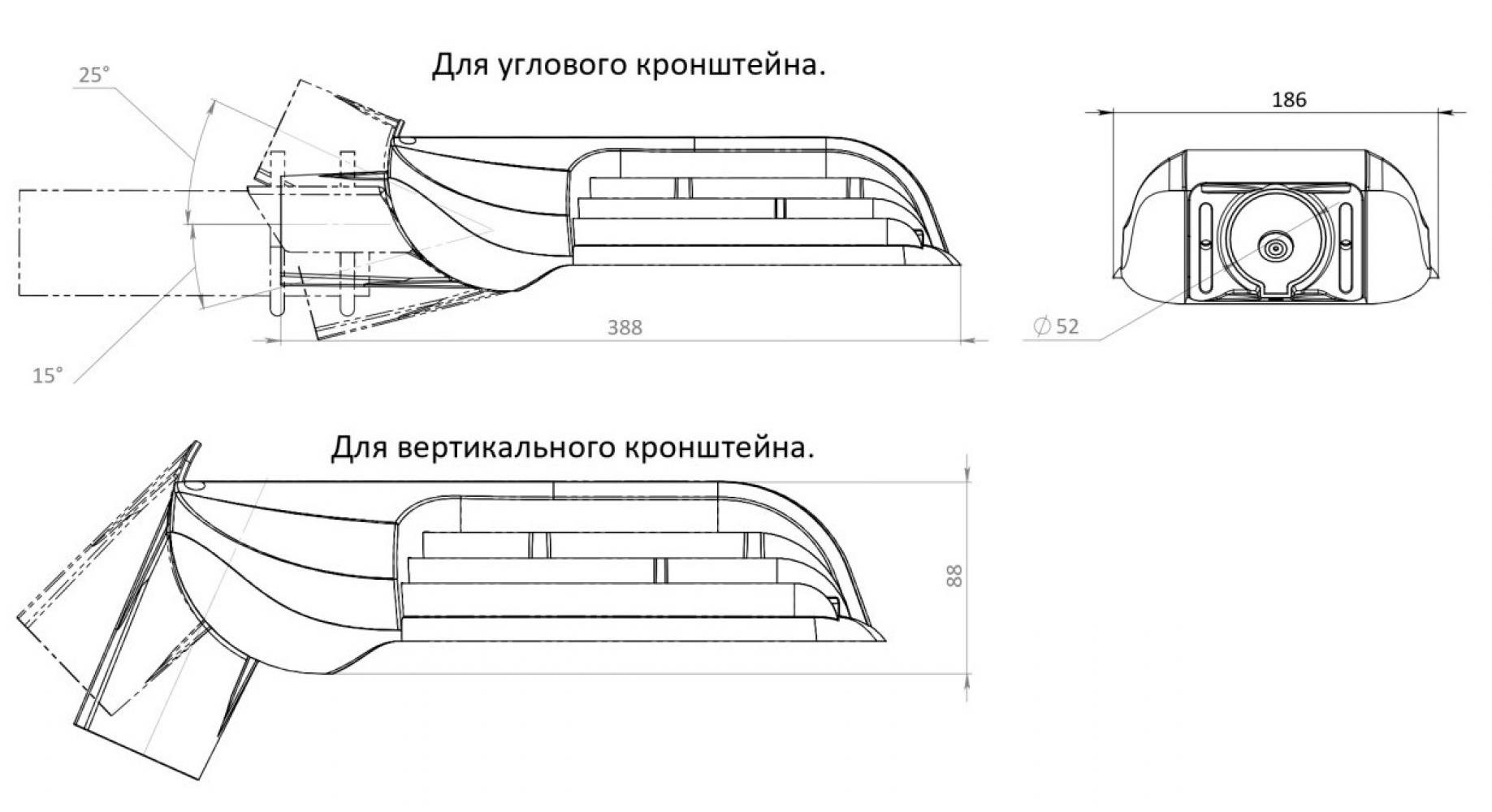

- Габариты светильника ДхШхВ, мм
- 327х186х88
- Габариты светильника с креплением ДхШхВ, мм
- 389х186х88
- Габариты коробки, ДхШхВ, мм
- 470х100х225
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 2,4
- Масса брутто, кг
- 2,6
- Объем коробки, м3
- 0,009
- Длина коробки, мм
- 470
- Ширина коробки, мм
- 190
- Высота коробки, мм
- 100
