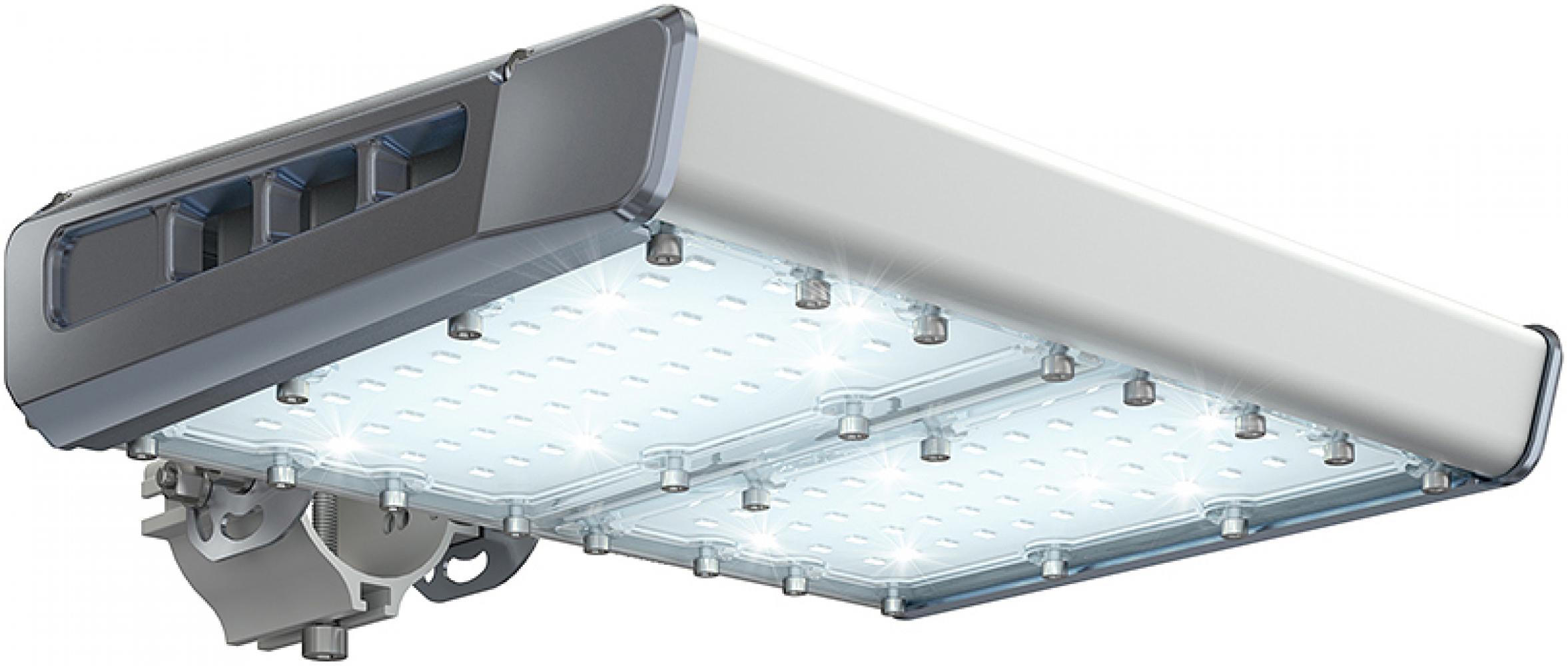

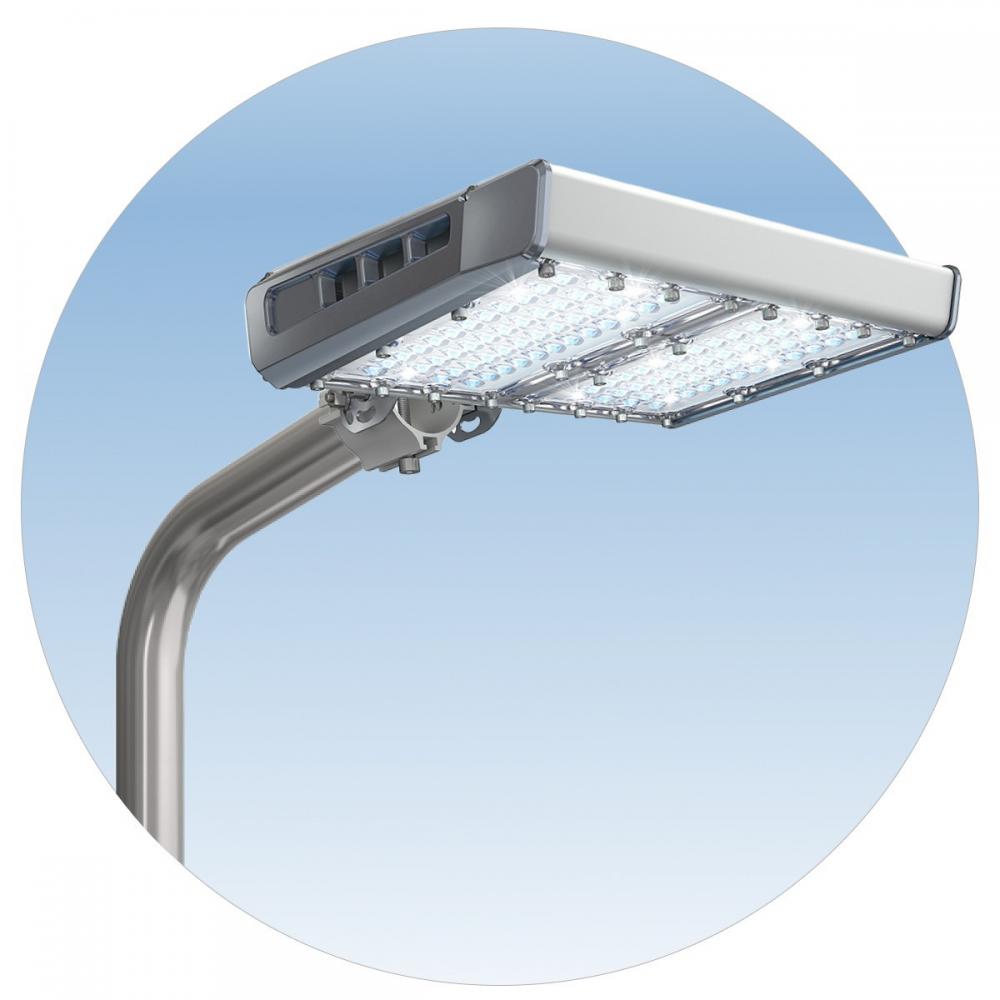

УЛИЧНЫЙ СВЕТИЛЬНИК TL-STREET 100 5K LC F3 D IE УТ000010952, ДКУ-102,3W IP66/67 17281Лм 5000К производства компании «Технологии Света» по лучшей цене можно купить в нашем интернет-магазине. Осветительный прибор предназначен для экономичного и эффективного освещения дорог, пешеходных переходов, парковок, открытых территорий промышленных зон.

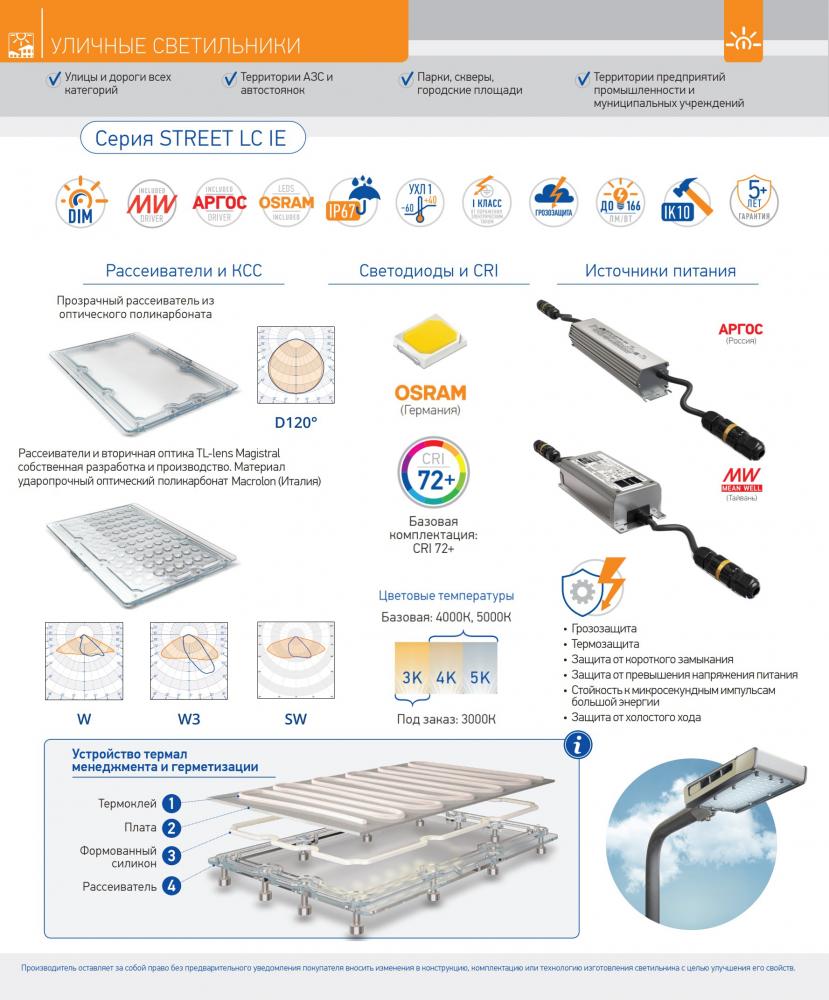

Преимущества консольного LED светильника TL-STREET 100 5K LC F3 D IE:
- Высокая светоотдача — 169 Лм/Вт.
- Длительный срок эксплуатации — 10 лет.
- Цветовая температура близкая к идеальному солнечному свету — 5000 К.
- Надежно защищенный источник питания — IP66/67.
- Светодиоды OSRAM (Германия).
- Высококачественные источники питания производства Аргос-Электрон.
- Предусматривает возможность снижения светоотдачи за счет изменения модели светодиода.
Корпус осветительного прибора:
- Изготовлен из анодированного алюминия.
- Выполнен в соответствии климатическими требованиями УХЛ1 (ГОСТ 15150-69).
- Имеет степень защиты IP66/67, что позволяет надежно защитить осветительный прибор от воздействия внешних факторов.
- По желанию заказчика может быть окрашен в любой цвет по палитре RAL (порошковое покрытие).
УЛИЧНЫЙ СВЕТОДИОДНЫЙ СВЕТИЛЬНИК TL-STREET 100 5K LC F3 D IE (ДКУ-102,3W IP67) (артикул: УТ000010952) лучшая замена светильников РКУ 400, ЖКУ 250 с лампами ДРЛ-400, ДНАТ-250:
- Сокращает затраты на энергоснабжение в 5 раз.
- Высвобождает дополнительные мощности.
- Не требует специальной утилизации.
- TL-STREET – серия «Уличный»
- 100 – мощность
- LC – Low cost (низкая стоимость)
- IE – увеличенная светоотдача
- Рассеиватель:
- Линза – линзованный, D – прозрачный
- DIM – диммированный
- Кривая Сил Света:
- D – косинусная 120°
- SW – широкая боковая
- W – широкая боковая 145°х60°
- W3 – широкая боковая 133°х47°
- Цветовая температура (К):
- 4К – 4000 К
- 5К – 5000 К
- Способ крепления (F):
- F1 – консольное без регулировки
- F3 – консольное с регулировкой угла наклона
| Светильник | W | Lm | Lm/W | КСС | Крепление | Цена, руб |
|
TL-STREET 100 4K LC F3 D IE
| 102,8 | 17301 | 168 | D (120°) | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
14620 ₽
|
|
TL-STREET 100 4K LC F3 W IE
| 102,8 | 17606 | 171 | W (145°х60°) | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
14580 ₽
|
|
TL-STREET 100 5K LC F3 W IE
| 102,3 | 17633 | 172 | W (145°х60°) | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
14580 ₽
|
|
TL-STREET 100 4K LC F3 SW IE
| 102,8 | 17948 | 174.5 | SW | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
14600 ₽
|
|
TL-STREET 100 5K LC F3 SW IE
| 102,3 | 17779 | 174 | SW | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
14600 ₽
|
|
TL-STREET 100 4K LC DIM F3 SW IE
| 102,3 | 17779 | 174 | SW | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
16500 ₽
|
|
TL-STREET 100 5K LC DIM F3 SW IE
| 102,3 | 17779 | 174 | SW | Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65° |
16500 ₽
|
|
TL-STREET 100 4K LC F1 D IE
| 102,3 | 17281 | 169 | D (120°) | Консольное крепление Ø30mm-Ø52mm |
13700 ₽
|
|
TL-STREET 100 4K LC F1 W IE
| 102,3 | 17633 | 172 | W (145°х60°) | Консольное крепление Ø30mm-Ø52mm |
13700 ₽
|
|
TL-STREET 100 5K LC F1 W IE
| 102,3 | 17633 | 172 | W (145°х60°) | Консольное крепление Ø30mm-Ø52mm |
13700 ₽
|
|
TL-STREET 100 5K LC F1 D IE
| 102,3 | 17281 | 169 | D (120°) | Консольное крепление Ø30mm-Ø52mm |
13700 ₽
|
|
TL-STREET 100 4K LC F1 SW IE
| 102,3 | 17779 | 174 | SW | Консольное крепление Ø30mm-Ø52mm |
13700 ₽
|
|
TL-STREET 100 5K LC F1 SW IE
| 102,3 | 17779 | 174 | SW | Консольное крепление Ø30mm-Ø52mm |
13700 ₽
|
|
TL-STREET 100 4K LC DIM F1 SW IE
| 102,3 | 19557 | 191 | SW | Консольное крепление Ø30mm-Ø52mm |
15620 ₽
|
|
TL-STREET 100 5K LC DIM F1 SW IE
| 102,3 | 17779 | 174 | SW | Консольное крепление Ø30mm-Ø52mm |
15620 ₽
|
- Мощность, Вт
- 102,3
- Световой поток светодиодного модуля, Лм
- 19864
- Суммарный световой поток с учетом потерь, Лм
- 17281
- Световая эффективность, лм/Вт
- 169
- Количество светодиодов, шт
- 192

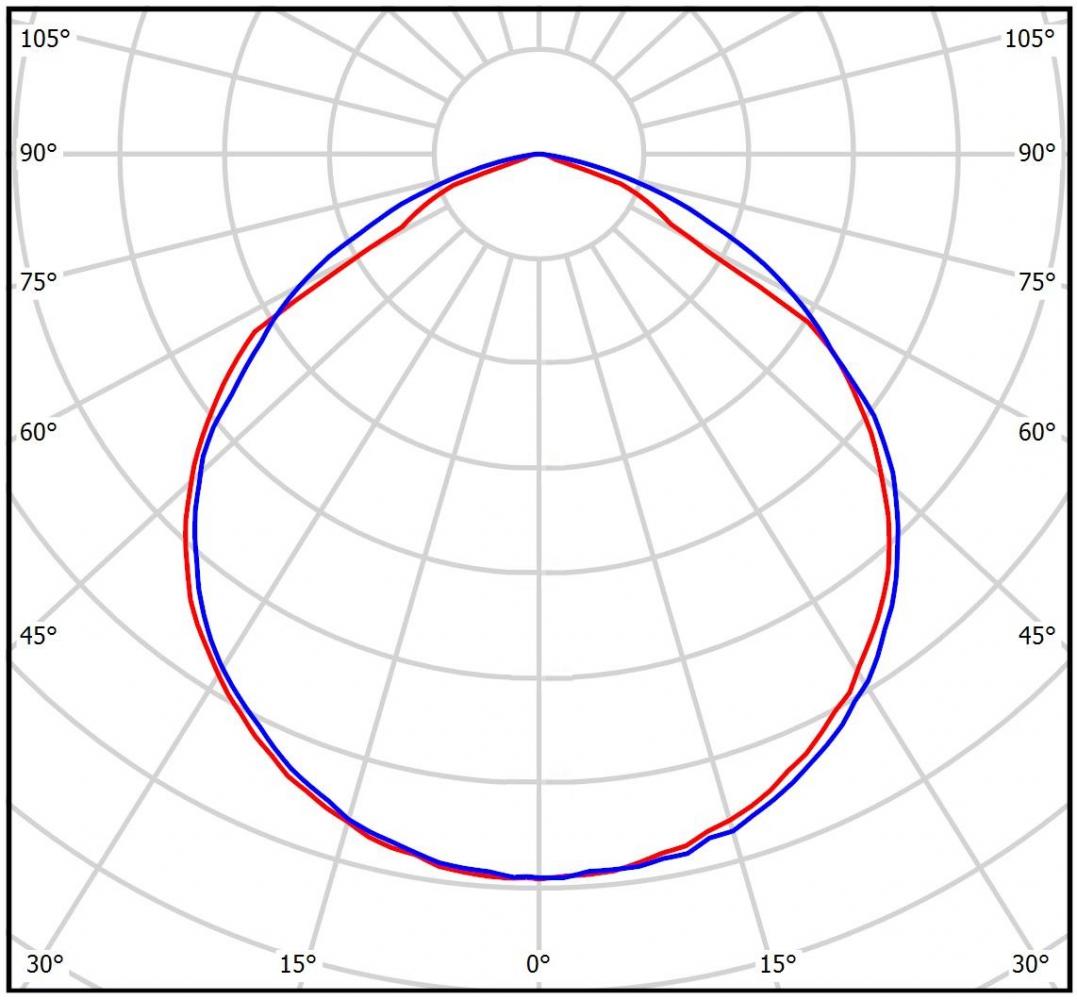

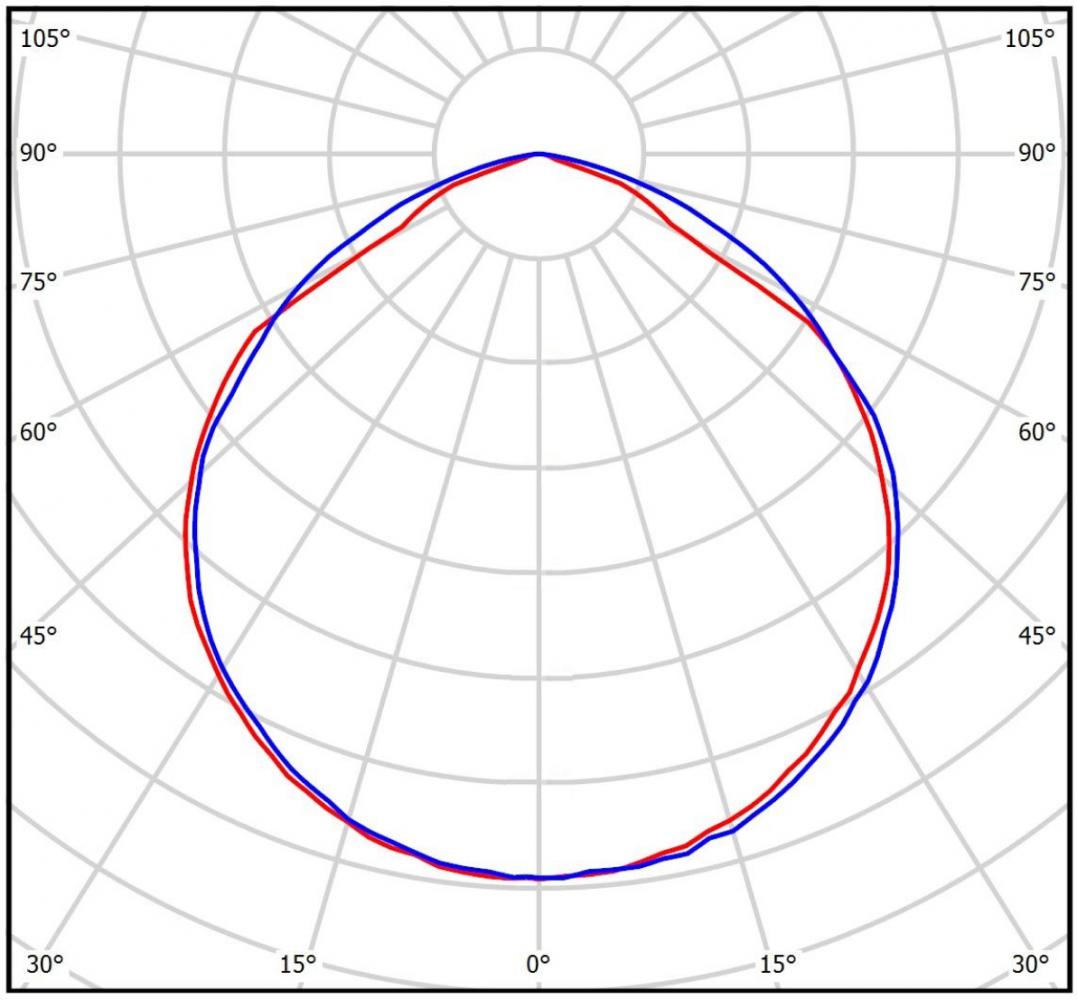

- Кривые силы света (КСС)
- D (120°)
- Цветовая температура, К
- 5000
- Индекс цветопередачи CRI
- 72
- Коэффициент пульсаций светового потока, %
- ≤ 1
- Модель светодиода
- Osram DURIS S5 GW PSLT33.PM (87,5 мА) 5000 К
- Ресурс светодиодов, часов
- 100000
- Время включения светильника, с
- 1,5
- Производитель источника питания
- Аргос-Электрон
- Модель ИП
- ИПС 120-700Т IP67 4300
- Диммирование
- нет
- Напряжение питания, В
- 176-264 B AC
- Частота, Гц
- 47 ~ 63 Гц
- Коэффициент мощности ИП, cos φ
- ≥0.98
- Грозозащита
- Да
- Термозащита
- Есть
- Защита от 380 В
- Да
- Стойкость к микросекундным импульсам большой энергии
- 4 кВ (L-N), 6 кВ (L-PE, N-PE)
- Защита от перенапряжения по сети
- > 280 B, восстанавливается автоматически
- Электромагнитная совместимость (радиопомехи)
- Соответствует ТР ТС 020/2011 "Электромагнитная совместимость технических средств"
- Гальваническая изоляция
- Да
- Пробивное напряжение, кВ АС
- > 1,5 кВ АС
- Класс защиты от поражения электрическим током
- 1
- Сопротивление изоляции, МОм
- вход-выход > 200 МОм; вход-земля > 200 МОм; выход-земля > 200 МОм
- Активный корректор мощности
- Да
- Защита от холостого хода
- Восстанавливается
- КПД
- ≥92.0%
- Потребляемый ток, А
- 0,56 А
- Предельный диапазон напряжения питания
- 158-290 B AC
- Пусковой ток, A
- < 0,8 А max
- Рабочий ток диодов, мА
- 117
- Средняя мощность
- 100
- Стандарты по общим требованиям и безопасности
- Соответствует ТР ТС 004/2011 "О безопасности низковольтного оборудования"
- Ток утечки, mA
- 5 мА
- Защита от короткого замыкания
- Да, полное
- Максимально потребляемая из сети мощность, Вт
- 130
- Аналог светильника
- РКУ 400, ЖКУ 250
- Аналог к лампам
- ДРЛ-400, ДНАТ-250
- Материал корпуса
- Анодированный алюминий
- Степень защиты источника питания, IP
- 66/67
- Рассеиватель
- Оптический поликарбонат
- Материал монтажных плат
- Алюминий
- Способ крепления светильника
- Кронштейн консоль Ø30mm-Ø52mm регулируемый +65°/-65°
- Вибрационные нагрузки, не более
- 0,5-35 Гц, 5м/с2, 30 мин
- Степень защиты светильника, IP
- 66/67
- Степень защиты оболочки (корпус)
- IK10
- Степень защиты оболочки (стекло)
- IK10
- Температура эксплуатации, °С
- от -40° до +45°
- Вид климатического исполнения
- УХЛ1
- Индекс энергоэффективности (EEI)
- 0,089
- Площадь теплоотводящей поверхности, мм2
- 428688
- Класс опасности утилизации отходов
- 4
- Гарантия, мес
- 60
- Тепловыделение (BTU)
- 209,429

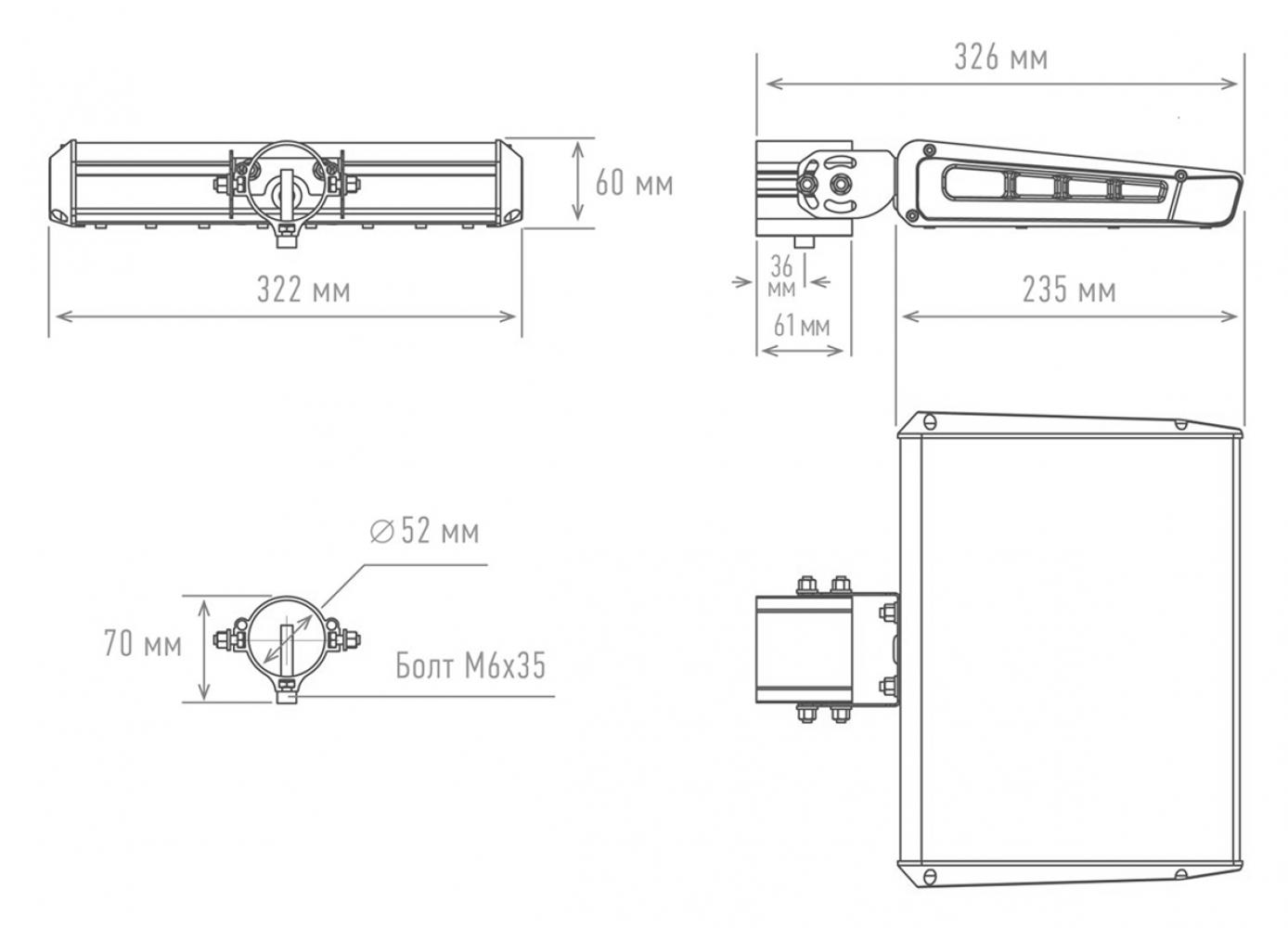

- Габариты светильника ДхШхВ, мм
- 235х322х60
- Габариты светильника с креплением ДхШхВ, мм
- 326х322х70

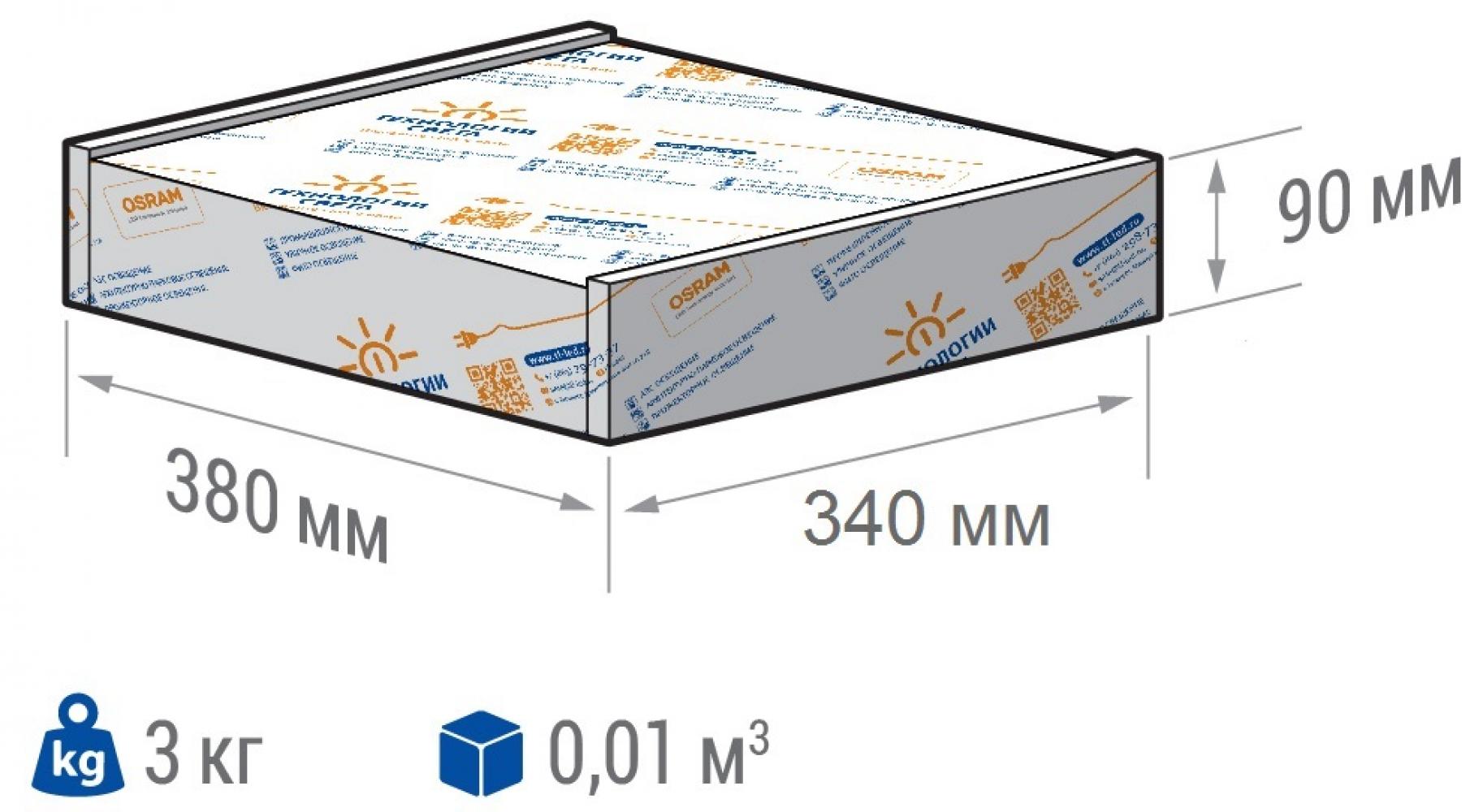

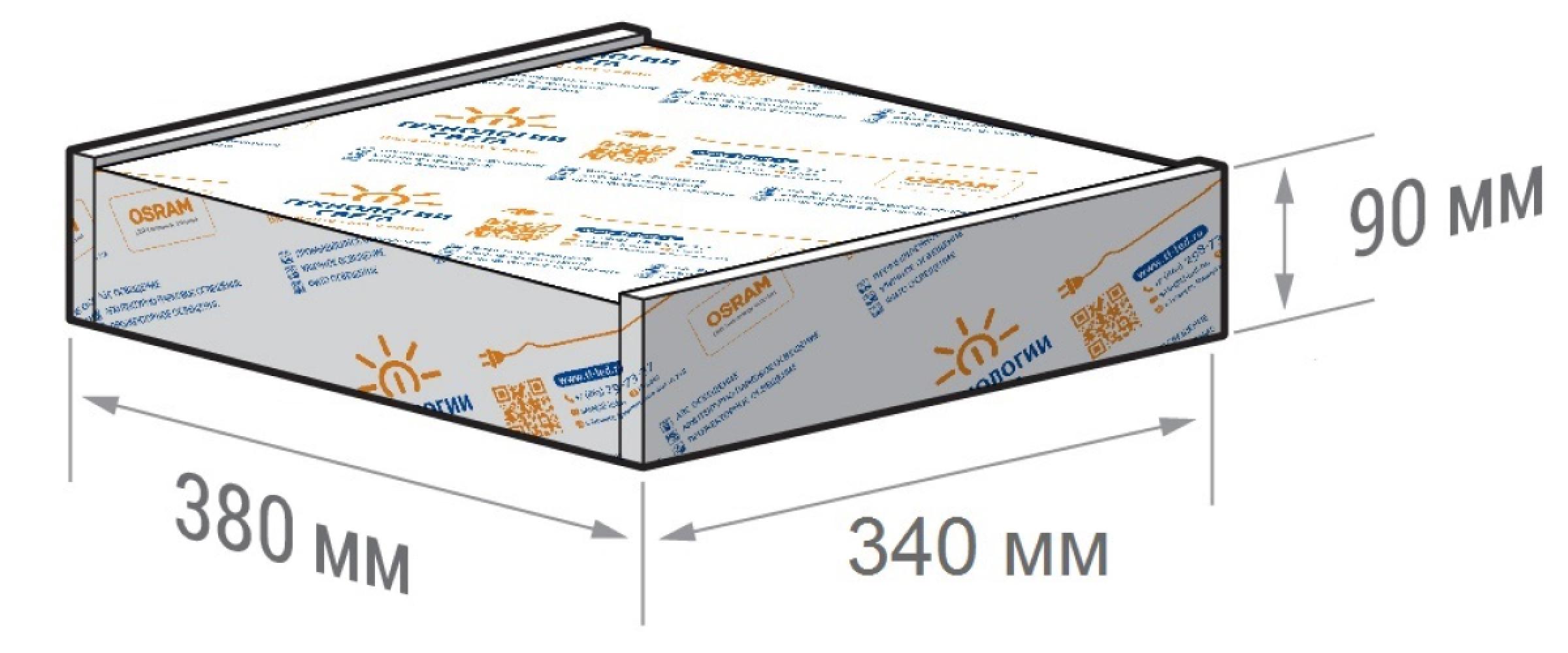

- Габариты коробки, ДхШхВ, мм
- 380х340х90
- Светильников в коробке, шт
- 1
- Масса нетто, кг
- 2,8
- Масса брутто, кг
- 3
- Объем коробки, м3
- 0,012
- Длина коробки, мм
- 380
- Ширина коробки, мм
- 340
- Высота коробки, мм
- 90
Паспорт
Спецификация
IES-файл
Бесплатный расчет уличного освещения
Светотехнический расчет (проект) с использованием уличных светодиодных светильников – это подбор компонентов системы освещения, которые при наименьших затратах обеспечат энергоэффективный, безопасный и комфортный свет, отвечающий нормативным требованиям и потребностям заказчика.
Главная цель расчета уличного освещения – руководствуясь техническим заданием, определить правильное расположение, высоту установки и количество светильников, имеющих определенную мощность, световой поток, угол распределения светового потока, светоотдачу и других характеристик способных создать необходимый уровень освещения на расчетных поверхностях в соответствии с действующими ГОСТами и СНиПами.
Пример расчета уличного освещения
Основным направлением наружного освещения является освещение любых открытых территорий, скоростных шоссе, городских дорог и улиц и прочего. Безопасность передвижений обеспечивает должный уровень искусственного уличного света, который отвечает требованиям установленных стандартов.
Правильно организованное уличное освещение складывается из грамотного подбора осветительных приборов по мощности, световому потоку и углу раскрытия светового потока (КСС), установленных на определенной высоте. На примере светильников линейки TL-STREET LC одной мощности, но с разными КСС, которые мы поместим в центре освещаемой территории, мы наглядно сравним то, какую площадь и на каком уровне они могут осветить.
